Kako spojiti kotao na bojler

U svim slučajevima u kući se ne ispostavlja da je neophodna veza. U većini slučajeva, PTV se vrši na kraju popravke ili tokom perioda kada se približava hladna sezona. Po pravilu, za ovaj sistem je često instaliran kotao. Ali, kao što znate, tokom trajnog rada ovaj uređaj troši veliku količinu električne energije. Da bi grejanje vode učinilo ekonomičnijim, preporučujemo vam da razumete kako ga povezati sa sistemom grejanja. To će omogućiti grijač vode, u periodu zagrevanja, da provede toplotnu energiju grijanja i samo u leto da zagreje vodu sa grejnim elementima. Uporedite razne tehnike.

Priključak na dvostruki kotao

Da bi se zagrejana voda iz sistema grejanja sa dvostrukim krugovima dovela do grejača vode, ugrađen je trostrani ventil. On prebacuje protok rashladne tečnosti sa baterija na kalem za dovod vode. U takvoj shemi, važno je osigurati da se signal primeni na trostrani ventil. Ne postoji potreba za ugradnjom recirkulacione pumpe na zavojnicu. Glavni rad izvodi sistem grejanja, koji sadrži ovaj uređaj u svojoj konfiguraciji. Recirkulaciona pumpa je neophodna samo ako sistem uključuje termostat. Kao rezultat, prilikom povezivanja bojlera sa dvostrukim sistemom grejanja možete odabrati opremu na osnovu vaših potreba.

Za povećanje hidraulične cirkulacione snage sistema grejanja, montira se recirkulaciona pumpa. Zbog toga je moguće kontrolisati / podesiti toplotnu inerciju, tj. hidraulično grijanje trenja.

Postoje kotli sa ugrađenim bojlerom, kako zidnim, tako i podnim. Takva oprema je skuplja, a u potpunosti se možete osloboditi viška fitinga. Ali sa druge strane, pod ima ugrađene bojlere do 100 litara. Ovo nameće očigledna ograničenja. Štaviše, takvi uzorci koštaju oko 60 hiljada rubalja. Ako se uporedimo sa cenom bojlera, onda postoji značajna razlika, koja varira u okviru 4,5 hiljada rubalja. S obzirom na to, mnogo je profitabilnije kupiti uređaj.

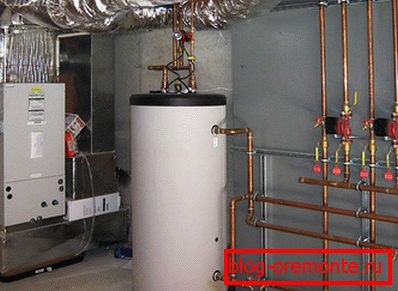

Indirektni kotao za grejanje

Hajde da uporedimo nekoliko opcija za povezivanje indirektnog grejnog bojlera:

  • Korišćenje trosmernog ventila.
  • Sistem dvostruke pumpe.
  • Koristeći hidrauličnu strelicu.
  • Način cirkulacije cirkulacije.

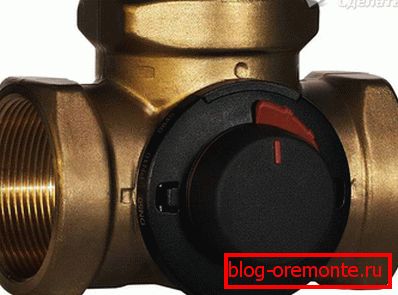

Trodelni ventil

Osnova ove metode je 2 kruga: grejanje od kotla i grejanje. Trostrani ventil će distribuirati toplu vodu između njih. Za kontrolu ventila koristi se automatizacija (termostat). Čim temperatura vode u krugu grejača dostigne zadatu tačku, automatizacija šalje signal trougratnom ventilu. Nakon što ova topla voda uđe u bateriju. Ovaj metod se smatra najpopularnijim.

Ako postavite maksimalnu temperaturu, važno je navesti u kojoj mjeri bojler zagreva vodu. Shodno tome, temperatura u bojnom bojleru mora biti podešena niže nego u priključenom uređaju. U suprotnom, hladnjak će stalno biti upućen na bojler.

Bi-pumpa sistem

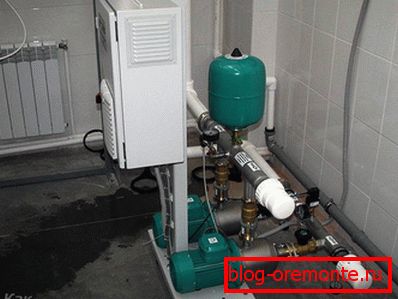

Pumpe će usmeriti toplu vodu u različite kruge, tj. Priključak bojlera se odvija paralelno. Svaka linija je opremljena pumpom, čiji se rad upravlja termičkim senzorom.

Kontrolni ventil se unosi u sistem nakon svake pumpe. Time će se sprečiti sukob između dva ogranka.

Kada je PTV uključen, grejanje privremeno prekida rad. S obzirom na to da se voda zagreva u bojleru u kratkom vremenskom periodu, tople vode u radijatorima neće doći do kritične temperature. Ako se koriste 2 kotla, rad na grejanju i grejanju će biti neprekidan.

Hidraulička strelna dijagrama

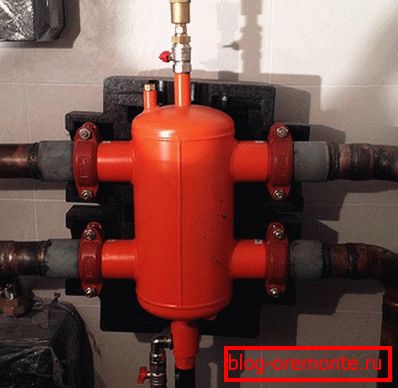

Kada koristite cirkulacione pumpe, važno je da tokovi budu jednaki. Da biste to uradili, možete koristiti hidrauličke strelice i hidraulične distributere. Ovo je posebno efikasno ako je neophodno da zagrejana tečnost za hlađenje bude usmerena na podno grejanje, kotao i radijatore. Da bi se izmerila razlika u pritisku u krugovima, paralelno djelovanje hidrauličnog modula sa hidrauličkim kolektora. Iako ne mogu koristiti, postavljaju balansne slavine. Ali u ovom slučaju biće teško instalirati i prilagoditi sistem bez pomoći specijaliste.

Metoda povratnog cirkulacije

Ova tehnika povezivanja je moguća samo ako postoji treći ulaz u kotao. Biće moguće povezati recirkulaciju rashladne tečnosti sa njim. Zbog toga, proces grijanja vode može se obaviti vrlo brzo. Kao rezultat toga, rešićete se problema sa odvodnjavanjem hladne vode iz slavine sve dok se ne zagreje. Ovo je značajna ušteda.

Kao rezultat toga, formiraće se povratni autoput kroz koji će voda konstantno (nasilno) kružiti. Takođe ćete morati povezati sljedeće stavke:

  1. Ekspanzioni rezervoar. Sa zatvorenim slavinama u vrućem cevovodu, održaće se stabilan pritisak.
  2. Sigurnosni ventil. To će zaštititi bojler od pritiska.
  3. Automatski odzračni ventil prije povratnog ventila. Ovo će u potpunosti izbjeći zračenje pumpe prije nego što ga direktno pokrene.
  4. Kontrolni ventil Ako je sistem pod visokim pritiskom i kao rezultat, voda se pregreva, vrući nosač toplote neće ući u gasovod sa hladnom vodom. Instaliran je na ulazu u bojler.

Maksimalni dozvoljeni pritisak u ekspanzionoj posudi nije dozvoljen iznad podešenog pritiska u sigurnosnom ventilu.

Dakle, razmotrili smo glavne opcije za povezivanje indirektnog grejača vode. Označite prednosti i nedostatke ove metode:

Prednosti:

  • Moguće je istovremeno koristiti više grejača.
  • Reciklirati.
  • PTV i grejanje su odvojeni.
  • Visoke performanse.
  • Značajno istovara električnu mrežu tokom perioda zagrevanja.
  • Unutrašnja površina bojlera ne dolazi u kontakt sa tekućom vodom.

Nedostaci:

  • Potrebni su dodatni troškovi za ponovno uspostavljanje sistema grejanja.
  • Prvo grijanje vode traje više od jednog sata.
  • Neophodno je imati zasebnu prostoriju u kojoj će biti moguće urediti svu opremu.

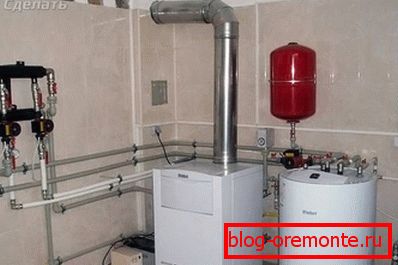

Priključenje kotla na bojler sa jednim krugovima

U ovom slučaju se koristi kolo gde su montirane 2 pumpe. Ovo će u potpunosti eliminisati upotrebu trostranog dizalice. Iznad je opisan sličan sistem, gdje se konture pokreću paralelno. Čim signal dobijete od termostata, pumpe koje vode do rezervoara uključene su. Takođe je neophodno ugraditi kontrolni ventil koji sprečava miješanje hladnjaka.

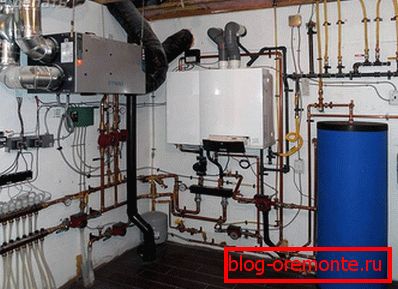

Za gasni kotao

Sa ovom vezom bojlera primenjuje se i metoda povratnog cirkulacije. U ovom slučaju, tečnost za hlađenje kontinuirano prolazi pod uticajem pumpe. Zbog toga zagrejana voda brže ulazi u slavinu.

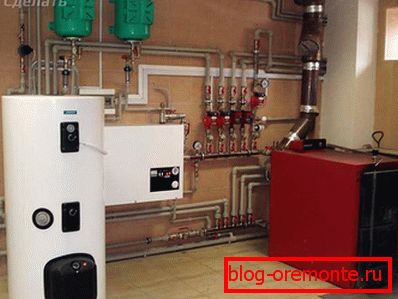

Kotao na čvrsta goriva

U ovom slučaju, dozvoljeno je istovremeno i sistem koji će omogućiti hitno otpuštanje rashladne tečnosti i mogućnost priključenja tople vode. Termostatske slavine često se montiraju na baterije, ali budite svjesni rizika od pregrevanja. Ako je instaliran bojler, onda takav problem ne postoji, jer višak tople vode će se poslati u rezervoar. Ali zapamtite da je takav priključak kotla moguć sa prirodnom cirkulacijom.

Dakle, obavezno postavite sledeću sigurnosnu grupu:

  • Zaporni ventil.
  • Drain penis.
  • Prekidni ventil i kontrolni ventil.
  • Pumpa na bojleru.
  • Ventil u krmi.
  • Grupa za grejanje bojlera.
  • Ekspanzioni rezervoar.

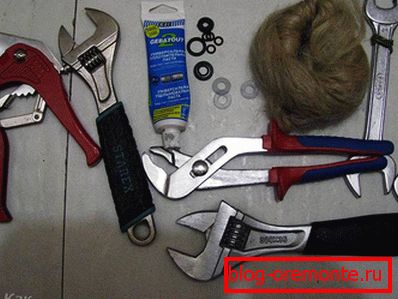

Greške nastale tokom instalacije

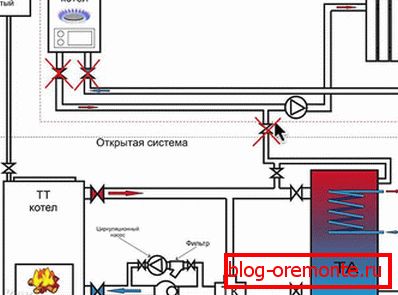

Prilikom izvođenja instalacija važno je izbjeći greške. To može dovesti do neprijatnih posljedica. Na primjer, važno je ne samo da se briga za blizinu bojlera na kotlu, već i da se postavlja pravilan pravac cijevi na cijev za jednostavnu instalaciju. Još jedna uobičajena greška je nepravilno povezivanje cijevi za pritisak i dovoda hladnjaka. Hladna voda se uvek isporučuje u donju cev i toplu vodu do vrha bojlera. Takođe postoji rizik nepravilnog povezivanja pumpe. Važno je posmatrati parametre koje je odredio proizvođač.

Dakle, razmotrili smo vam moguće načine povezivanja grejača sa sistemom grejanja. Nadamo se da će vam ove informacije biti korisne za vas i pomoći ćete da sami završite ovaj zadatak. Da biste takođe pomogli u pružanju šeme i video zapisa.
