Kotao za grijanje sa vlastitim rukama

Priključivanje kotla na grejanje je obavezna procedura koja će biti potrebna ako se odlučite sami instalirati ceo sistem. Ovaj članak će pomoći u rješavanju mnogih nijansi i uzeti u obzir moguće zamke. Trebalo bi da se bavi raznim šemama i rešenjima.

Šta je to?

Jednostavno rečeno, ovo je niz akcija koji uključuje obračun i povezivanje različitih komponenti. To je neophodno tako da ceo sistem glatko funkcioniše i kotao može raditi sa najvećom mogućom efikasnošću. To će doprinijeti visokoj efikasnosti i ekonomičnoj potrošnji energije.

Komponente za vezivanje

Set komponenti zavisiće od toga koja je vrsta sistema izabrana:

  • prirodna ili gravitaciona cirkulacija;
  • prisilna cirkulacija;
  • pomešano.

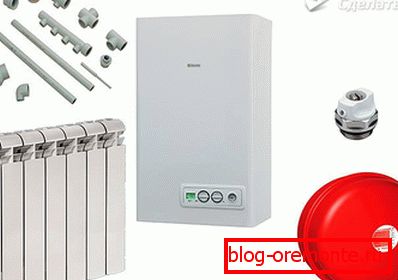

Za prvu opciju, to će biti sledeće:

  • Kotao. Ovo je srce čitavog mehanizma. On je onaj koji zagreva tečnost, primorava ga da deluje u skladu sa zakonima fizike - da se podiže i prolazi kroz celu konturu. Posle toga, ohladi se, vraća se u prvobitnu tačku. Za opciju prirodne cirkulacije korišćeni su uređaji podnog grijanja.
  • Cijevi. Za takvo rešenje bit će relevantne metalne cevi velike veličine (u nekim slučajevima cev za snabdevanje može biti 2 "). Važno je da nema otpornosti od glavnog za slobodno kretanje vode.
  • Ekspanzioni rezervoar. Može biti otvoreno - u kontaktu sa okolinom - ili zatvoreno - nema kontakt sa vazduhom. Ne primenjuje se dodatne membrane, jer nema potrebe za održavanje postavljenog pritiska. Montira se na najvišu tačku čitavog sistema.
  • Baterije. Mogu se koristiti i liveni i čelični radijatori.
  • Crane Mayevsky. Poželjno je da se instalira na sve baterije u kojima postoji potreba. U tom slučaju, u bilo kom trenutku će biti moguće iscrtati vazduh iz baterije.
  • Fitingi Najčešće korišćeni metalni navojni ili zavareni uglovi, čizme, laktovi i drugi konektori.

Prednosti takvog sistema su jednostavna instalacija, dostupnost svih komponenti, mogućnost samostalne instalacije. Nedostaci uključuju značajne dimenzije komponenti, što značajno utiče na izgled. Takođe, druga strana novčića je inertnost ili sporo zagrevanje celog ožičenja.

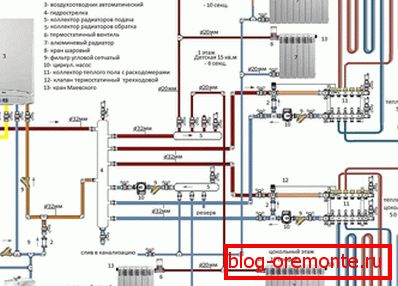

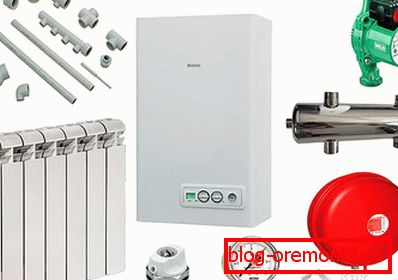

Za sisteme sa prisilnom cirkulacijom, komponente će biti sljedeće:

  • Kotao. U ovom slučaju možete koristiti bilo koju opciju. Vezivanje zidne jedinice je u osnovi slično, ali sadrži dodatne elemente. Takođe, ovaj tip grejača je opremljen dodatnim zaštitnim sistemima.
  • Cijevi. Ovom primenom moguće je koristiti i metale i sve vrste odgovarajućih plastičnih proizvoda.
  • Ekspanzioni rezervoar. Evo ga membranskog tipa. U unutrašnjosti je "kruška", ona vam omogućava da održite pritisak unutar svih kola na istom nivou. Obično se postavlja u blizini opreme.
  • Radijatori. Iste opcije se mogu koristiti kao u prethodnoj šemi. Čelik će biti ekonomičniji. Sadrže manju količinu vode, tako da je grejanje brže i manje konzumira gorivo.
  • Crane Mayevsky. Instalacija je ista kao u prethodnoj verziji. Pored toga, može se instalirati ventil za odzračivanje, koji ga automatski uklanja iz kruga.
  • Odabrane su fitinge u zavisnosti od toga koja cijev se koristi za ugradnju.
  • Cirkulaciona pumpa. Obično je već instaliran na uređaju za grejanje. Ako postoji više kola pomoću kolektora, dodatne jedinice se montiraju.
  • Hidraulička strelica. Ovo je veoma važan element koji vam omogućava kreiranje ravnoteže između različitih kontura u radijalnom rasporedu. Dizajniran je da izjednači pritisak i obezbedi blagovremeno snabdevanje toplim medijima u svakoj tački.
  • Manometar. Obično je prisutan u savremenoj opremi. Ako nije, onda je instaliran pored grijača. Neophodno je da se kontroliše konstantnost pritiska unutar celog sistema.

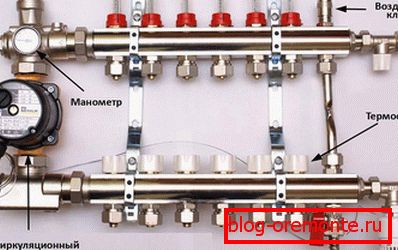

  • Kolekcionar. Element iz kojeg je ožičenje različitih krugova, protok tečnosti za hlađenje.

Pozitivni aspekti ovog izgleda su visoka brzina zagrevanja celokupnog rashladnog sredstva, ekonomičnija potrošnja gasa ili struje. Sa ovom opcijom, moguće je povećati dužinu kontura kako bi se izvršila instalacija podnog grijanja. Nedostaci obično uključuju visoke troškove rada, određenu poteškoću u servisiranju i nemogućnost funkcionisanja u odsustvu električne energije.

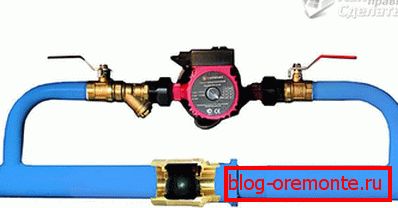

U mešovitom sistemu, cirkulacija se može izvoditi na dva načina. Pumpa seče paralelno sa glavnim kolom, bez otvaranja. Dvije dizalice su ugrađene na uređaje za napajanje uređaja kako bi se u svakom trenutku isključili, kao i jedan mehanizam za zaključavanje na glavnoj cijevi ispod nje. Ovaj ventil se isključuje kada pumpa radi. Ako želite da sistem radi u automatskom režimu, tada umjesto ventila potrebno je ugraditi kontrolni ventil. Ceo sistem obično se sastoji od metalne cijevi.

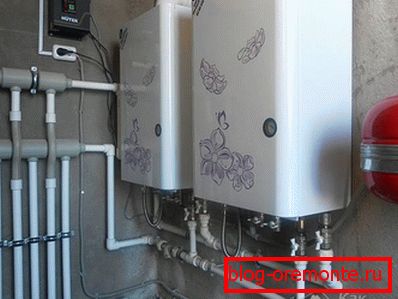

Preporuke pri vezivanju polipropilena

Plastične cevi su široko rasprostranjene. Ovo je zbog pristupačne cene, kao i svestranosti. Ovim rješenjem možete zaobići sve prepreke i obaviti konturu svake složenosti. Zupčaste cevi se izrađuju pomoću fitinga i lemilice za lemljenje. Ako je moguće, bolje je pokušati da dođete do što je moguće manje veza. To je zbog činjenice da su često u mestima lemljenja unutrašnji prečnik sužen, a to stvara nepotreban hidrostatični napon i smanjuje efikasnost. Ako dizajn dozvoljava, bolje je koristiti slavine sa glatkom tranzicijom, što će eliminisati iznenadne padove. Savremeni polipropilen lako održava temperaturu nosača do 95º, vijek trajanja je do 50 godina bez potrebe za ozbiljnim održavanjem.

Selekcija lokacije

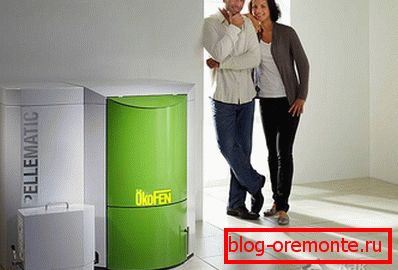

Za prirodne cirkulacione sisteme obično je izabran podni kotao. Što se tiče njega, postoji jedan veoma važan uslov - on mora biti na najnižoj tački svih krugova. To se objašnjava činjenicom da se zračni mehurići ne bi trebali akumulirati. U suprotnom, izmjenjivač toplote će brže spaliti. Takođe, na izlazu mora biti cijev koja nakon prelaska ima vertikalnu poziciju, to je neophodno tako da se vazduh može bez problema teško pojaviti, a zatim se ukloniti kroz posebni ventil ili pomoću otvorenog ekspanzionog rezervoara.

U slučaju ugradnje prisilnog sistema, ovo stanje možda neće biti ispunjeno. Uzorci zida mogu se instalirati kako na najvišoj tački u nekim slučajevima, tako iu najnižem slučaju kada se grejač ugradi u podrum.

Kada vezujete krug dvostrukog kotla, Pored toga, neophodno je osigurati njegovu vezu sa vodovodnim sistemom. To je neophodno zato što ne samo grejanje grejnog medijuma za grejanje, nego i grejanje tekuće vode, koja će se koristiti za potrebe domaćina. Za pojedinačni sklop takođe se može primeniti slična šema. Ali to se može učiniti samo kada se instalira sekundarni izmenjivač toplote. U svojoj ulozi može postojati metalni kontejner kroz koji ulazna mlaznica ulazi u sistem.

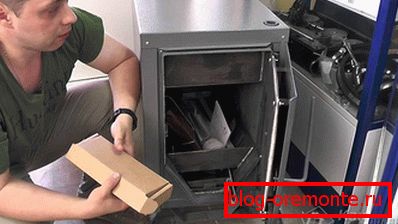

Nijanse za kotao na čvrsto gorivo

Takva oprema se ne može jednostavno isključiti, kao gas ili električni. Ako je opterećenje izvršeno, onda se ništa ne menja dok se gorivo ne upali. Dakle, uz takav spoj potrebno je obezbediti zaštitne sisteme. Mogu biti od nekoliko vrsta:

  • Korišćenje slavine vode. Da biste implementirali ovu opciju, kupi se poseban uređaj. Po izgledu, on podseća na TEN. Ugrađen je u izmenjivač toplote, neki proizvođači posebno pružaju dodatni ulaz za takva rešenja. Nakon toga vrši se isporuka tekuće vode, a izlazna cev spusti u kanalizaciju. Suština metode leži u činjenici da kada cirkulaciona pumpa prestane da radi zbog nedostatka električne energije ili razgradnje, otvara se ventil koji omogućava protoku hladne vode, prolazi kroz zavojnicu, uzima deo temperature, a zatim se ispušta u kanalizaciju. Proces se nastavlja sve dok gorivo ne izgori. U nekim situacijama ova metoda će biti neefikasna, jer kada se svetlo isključi, pritisak u vodovodnom sistemu takođe nestaje.
  • Neprekidno napajanje. Danas postoje razne opcije. Većina njih podržava povezivanje spoljnih baterija. Trajanje rada zavisi od izabranog kapaciteta baterije. U ovom slučaju, pumpa je priključena na mrežu preko UPS-a. Čim se gubi električna energija, uređaj dolazi u igru, čime se održava efikasnost pumpe sve dok se ne vrati napajanje kućišta ili dok se baterije ne isprazne.
  • Kontura male gravitacije. To podrazumeva cirkulaciju nosača u malom krugu, koji ne treba koristiti pumpu. Napravljen je sa poštovanjem svih padina i prečnika cevi.
  • Dodatni krug gravitacije. Ova opcija podrazumijeva prisustvo dvije pune konture. Štaviše, kada se pojavi vanredna situacija i nestanu prisilna cirkulacija, topla voda nastavlja da prelazi u drugi krug pod uticajem fizičkih zakona, dajući temperaturi grejnim uređajima.

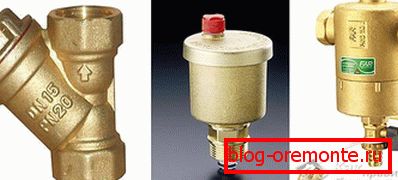

Sigurnosni elementi

Ovo su dodatne komponente, koje su većinom već uključene u sastav modernih kotlova.

  • Automatski prelivni ventil. Po izgledu, ona može sličiti na strukturu sličnu ventilu ili malom bundu sa bradavicom u gornjem dijelu. Da biste saznali da li je u dizajnu uređaja potrebno je da pogledate dizajnerske karakteristike priključaka za povezivanje, obično se tamo nalazi.
  • Zamak za prljavštinu. Specijalna boca koja vam omogućava da uklonite nepotrebne predmete iz krugova grijanja koji su stigli prilikom punjenja sistema. Montira se pre nego što uđe u kotao. Periodično je neophodno izvršiti njegovo čišćenje.
  • Grubi filter. Korišćeni obični vodovod. Obično se montira na ulazu u glavnu liniju na opremu.

Sastav skupa

  • Instalacija. Ako se koristi verzija kotao na čvrsta goriva, mora se voditi računa da se ispod nje postavi čvrsta podloga koja će biti otporna na visoke temperature. Za gasne podne i zidne turbopunjačne verzije, rupa se pravi u zidu kroz koji se mlaznica ispušta kako bi oslobodila izduvne gasove i svež vazduh. Za varijante dimnjaka i opremu čvrstog goriva, potrebna je dodatna cijev kako bi dosegla željenu visinu za stvaranje potiska.
  • Priključak dimnjaka. Za savremene uzorke, obezbeđena je specijalna cev sa dva rukava, jedna ide u drugu. Jedna se vrši izlaz, druga - podnošenje. U drugim izvođenjima, glineni rastvor se koristi za zaptivanje šava. Nije poželjno koristiti cement, jer će brzo pucati.
  • Obezbeđivanje dobrog dovoda vazduha. Za čvrsto gorivo, možete dodatno postaviti ulazni ventil, pomoću koga možete regulirati ulazni vazduh i sile sagorevanja.
  • Ugradnja cjevovoda. Kada je uređaj instaliran, lakše se krećete kako najbolje postaviti autoput.
  • Paralelno, povezivanje sistema koji će osigurati sigurnost, kao i ekspanzione posude.
  • Ugradnja cirkulacione pumpe, ako je potrebno.
  • Ugradnja dodatnih senzora temperature.
  • Priključak na gasovod. Moraju se zapamtiti da takva veza mora biti kruta bez upotrebe fleksibilnih creva.

Ni u kom slučaju ne možete sačuvati komponente i zanemariti sisteme zaštite. Koji će poseban metod ožičenja cijevi biti relevantan u vašem slučaju zavisiće od mnogih faktora, a glavni uređaj je sam uređaj.
