Kotao za kupanje sopstvenim rukama

Jedan od važnih osobina kupatila je kotao. Savremeni kotlovi rade na različitim izvorima goriva, koji određuju ne samo kvalitet rada, već i troškove samog aparata i njegovog održavanja. Možete napraviti takav uređaj ili, bar, možete ga sami instalirati, time ćete puno štedjeti. U ovom članku ćemo pričati o tome kako to učiniti iz cijevi (metala), razmotriti mogućnosti instalacije, a također dati dijagrame, crteže, fotografije i video instrukcije.

Vrste bojlera

U zavisnosti od vrste iskorišćenog goriva, svi poznati projekti kotlova (metalne peći) za kupatila su trenutno podeljeni u sledeće klase:

• gasne jedinice;
• električni;
• rade na čvrstim gorivima;
• piroliznye;
• rade na tečnom (dizel) gorivu.

Proizvodnja gasnog kotla, koja je najekonomičnija opcija svih navedenih, moguće je samo ako je gas već isporučen na vašu lokaciju.

Karakteristika takvih uređaja je da tokom rada skoro ne emituju nikakav miris ili paljenje i ne zahtevaju pripremu zaliha goriva tokom cijele godine.

Neosporna prednost električnih uređaja je odsustvo bilo kakvog opasnog otpada i mogućnost odvajanja ventilacionih sistema. Ovi kotlovi takođe vode računa o raspoloživosti dugoročnih rezervi goriva; ali uz ovaj izbor ne treba zaboraviti na stalno povećanje troškova električne energije koju troše.

Kotlovi na čvrsto gorivo su sposobni da održavaju sam proces sagorevanja i potrebnu temperaturu grejanja dugo vremena. Ali, za razliku od njihovih partnera za gas i električnu energiju, oni ne mogu kontinuirano raditi i trebaju redovno učitati nove serije goriva.

Pirozni i kotlovi na tečnom gorivu se, po pravilu, sprovode prema složenim tehnološkim šemama i verovatno neće biti primenjeni u normalnim životnim uslovima. Samo prve tri vrste grejnih konstrukcija koje smo smatrali su pogodne za samostalnu proizvodnju. Nudimo vam razmatranje najčešće verzije uređaja za čvrsta goriva koja se danas koristi na konvencionalnom drvetu.

Izgradnja

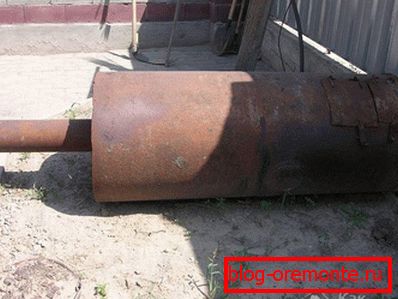

Za početak, trebali biste založiti sve što je potrebno za sastavljanje takvog kotla sa opremom i alatima. Potreban vam je aparat za zavarivanje i "brusilica" iz alata, a možete koristiti 200-litarski metalni cijev (horizontalna verzija) kao početni prazan. Da biste opremili kotao vertikalnog tipa, moraćete da pokupite segment cevi debelog zida prečnika od oko 50 cm i dužine oko jednog i po metara. Uređaj od takvog materijala može zagrejati prostor veličine do 10 kvadratnih metara.

Razmotrite ovu opciju detaljnije.

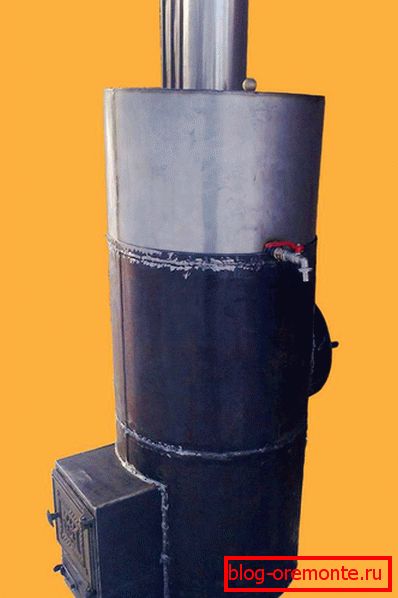

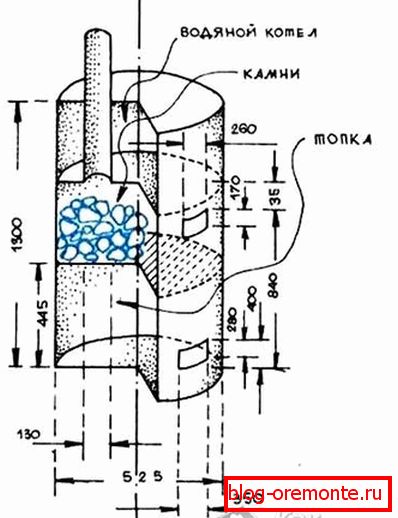

Cela cijev je podeljena na tri dela, od kojih svaka predstavlja određenu funkcionalnu jedinicu peći, koja se koristi u skladu sa svojom namenom. Najniži i nalazi se iznad njega deo prostora cevi koristi se ispod kutija za vatru i kamena. Oni obezbeđuju potreban način rada kotla i stvaraju uslove za njegovo normalno funkcionisanje. Kao deo zagrejane gredice sa vodom (rezervoar), koristi se dio cijevi, koji se nalazi na samom vrhu (iznad peći i stoker).

Najniži delovi cevi (duvanja, vatrogasna ploča i grijač) opremljeni su pregradama na kojima su postavljene posebne rešetke - rešetkaste šipke, koje se slobodno prodaju u specijalizovanim prodavnicama za livenje peći. Segment grijača ispunjen je malim ovalnim kamenjem, čija struktura omogućava dugo vremena da se "zagreva".

U vertikalnoj peći, odeljak koji služi kao rezervoar tople vode postavlja se direktno iznad grejalice. U tu svrhu, druga particija se montira direktno iznad njega, što je dno ovog odjeljka.

U ovoj particiji treba obezbijediti poseban otvor za cijev dimnjaka, pomjeren bliže zadnjem zidu kotla. Sa gornje strane, ovaj odeljak ima pregradu sa otvorom za dimnjak, koji pokriva samo dio rezervoara. Preostali nepokriveni deo pregrade služi kao rupa za sipanje vode i isporučuje se sa posebnim poklopcem.

Instalacija

Postavljanje bojlera treba početi sa pripremom temelja; moć drugog će zavisiti od toga da li nameravate da ga cigarete ili ne. Ovo će vam biti potrebno samo ako ste navikli na paru u nekoliko "poseta" i želite da toplota ostane u parni sobi što je duže moguće.

Temelj za kotao je napravljen od vatrostalnih opeka, koji se stavlja na prethodno pripremljenu lokaciju u dva reda i potom ulije u završnu betonsku mešavinu. Veličina lokacije za temelj i njegovo uklanjanje sa zidova parne sjedeće zavisi i od toga da li ćete napraviti opečnu ciglu.

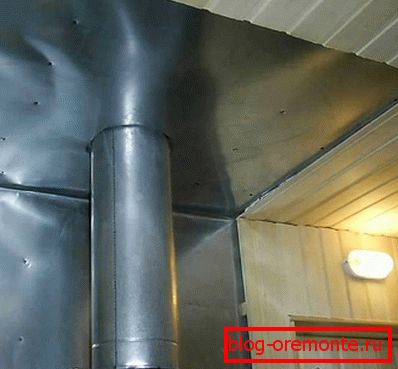

Za siguran rad kotla na bazi metala koji je ugrađen u prostoriji za paru, zidovi na području svoje lokacije treba da budu prekriveni slojem vatrostalnog materijala (npr. Isover). Mesto postavljanja cevi dimnjaka kroz drvene elemente konstrukcije kupke treba zaštiti posebnim vatrostalnim materijalom (azbestom).

Video

U sledećem videu videćete primer peći za kupatilo sa kotlom za grijanje vode:
