Krovni prolazni čvor

Moderne krovne konstrukcije se koriste ne samo za zaštitu zgrada od različitih tipova klimatskih uticaja (padavina, vjetar, toplota i hladnoća), već i mjesto gdje se izvlače kanali i osovine različitih funkcionalnih namena. Ventilacioni kanali, dimnjaci, kao i izduvni poklopci, antenski kablovi i druge komunikacije, po pravilu, prolaze kroz krov stambenih i industrijskih zgrada. Za registraciju mjesta njihovog povlačenja spolja, koristi se poseban strukturni element, tzv. Čvorovi prolaza kroz krov (skraćeno kao UE).

Svrha i dizajn karakteristike

Glavna svrha prolazne jedinice je da konstruktivno dizajnira izlivne kanale istovremenim zaptivanjem, isključujući ulaske sedimenata, kao i ostatke i strane predmete.

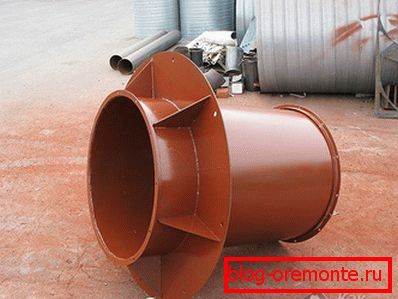

Čvorovi koji se formiraju na izlaznim dijelovima ventilacionih vratila kroz krov najčešće se montiraju u specijalnim armatabilnim naočarima ili se postavljaju direktno na noseće elemente (rafters).

Za različite vrste krovova, koji se značajno razlikuju u njihovom dizajnu, treba odabrati odgovarajuće vrste prolaznica. Istovremeno, upotreba UE jedne vrste ili druge, po pravilu, nije vezana za klasu montirane ventilacije, tj. može se ugraditi u prirodne i prisilne (izduvne) sisteme.

Zavisno od vrste krovne konstrukcije, kao i vrste ventilacionog sistema, montažna osnova prolazne jedinice kroz krov (staklo) može imati različite veličine i oblike. Može biti pravougaone, kvadratne, okrugle ili ovalne, zavisno od oblika prolazne rupe. Prilikom montiranja takvog stakla, jednostavno se postavlja na metalnu cev dati prečnik, napravljen od limova debljine od najmanje 1 mm.

Sva stvorena konstrukcija se onda fiksira direktno na krov ili na posebnu osnovu, napravljenu u vidu armiranog betonskog stakla. Za postavljanje jedinice za ventilaciju na takvom staklu, koji omogućava da se krovna konstrukcija oslobodi od prekomernog opterećenja, koriste se posebni sidreni vijci.

Podaci za dizajn UE

Podaci za dizajn lokacije i izbor njegovih sorti određuju se na osnovu sljedećih faktora:

  • ugao nagiba;
  • veličina opterećenja vetra i snijega u regionu;
  • materijal i debljina potkrovlja;
  • tip krovnog materijala koji se koristi za zatvaranje krova.

Ako preklapanje gornjeg sprata kuće bude izrađeno od armiranog betonskog ploča - u drugom slučaju treba pripremiti unapred rupe od odgovarajuće veličine i oblika, ojačane čašama čvrstog betona. Prolaz kroz preklapanje, napravljen u obliku lakog metalnog okvira, napravljen je na sličan način, s jedino razlikom što su naočare za cijevi napravljene od metala. Izbor veličine i oblika stakla u svakom slučaju treba napraviti u fazi pripreme projektne strukture.

Prilikom izvršavanja izračunavanja čvorova, prvo treba uzeti u obzir nagib kosine, prilagođen za opterećenje snega i vjetra. U regionima sa čestim padavinama treba uzeti u obzir da u zimu težina snega akumulira na krovu može dostići značajne vrijednosti; u isto vreme može blokirati i čvorove prolaza kroz krov i kanale njegove ventilacije.

Prilikom izračunavanja opterećenja na UE, takođe treba uzeti u obzir mogućnost izlaganja snežnim mazama kliznim s krova tokom prolećnih otapanja (ovo uvek uzima u obzir kvalitet površine krovnog materijala).

Vrste UE

U građevinarstvu najčešće se koriste sledeći tipi ožičenja:

  • uređaji sa ručnim ventilom;
  • jedinice sa automatskim regulisanim ventilom;
  • čvorovi bez ventila.

Čvorovi opremljeni ručnim ventilom odlikuje se izuzetnim karakteristikama kao jednostavnost rada i efikasnosti. Nasuprot tome, u mehanički ventil se ugrađuje poseban upravljački mehanizam koji vam omogućava da ga automatski otvorite i zatvarate.

Čvorovi bezvrednosti imaju konstantnu vezu sa spoljnim prostorom i najčešće se koriste u kanalu kanala koji zahtevaju kontinuirani protok svežeg vazduha.

Imajte na umu da se veličina UE za organizaciju ventilacije uklapa u liniju vrednosti koje se doslovno razlikuju za nekoliko milimetara, što omogućava da u praksi koriste mnoge njihove sorte.

Karakteristike UE za dimnjake

Poseban pristup uređenju prolaznih jedinica koje se koriste za dovod dimnjaka na krov zgrade objašnjavaju se potreba za usklađenošću sa zahtjevima za zaštitu od požara. Zaista, tokom rada, izlazna mlaznica se snažno zagreva gasovima u pećima, što ne isključuje mogućnost paljenja zapaljivih materijala uz njega.

S tim u vezi, instaliranje UE u ovom slučaju, sledeći zahtevi:

  1. Prilikom stvaranja čvora između dimnjaka i krovnih elemenata, potrebno je obezbediti malu prazninu, čija veličina je određena važećim kodovima zgrada.
  2. Vatrogasna oblast mora biti postavljena materijalom otpornim na toplotu, koji isključuje mogućnost požara (na primer, azbest).
  3. U odeljcima prolaska dimnjaka kroz krovnu pokrivačku treba koristiti posebne kutije od pocinkovanog metala, pružajući prazninu ispunjenu staklenom vunom ili drugim retardantnim materijalom.

Jednostavnija verzija prolaska kroz krov podrazumeva postavljanje posebne suknje koja vam omogućava da dobijete prazninu potrebne veličine između izlazne cevi i rupa u krovnom materijalu. Prisustvo takve praznine pored zaštite od požara može nadoknaditi toplotnu ekspanziju zidova kanala dimnjaka kada se zagrevaju.

Universal Sealer

Trenutno, pored tipičnih prolaznih čvorova u građevinarstvu, sve više se koristi njihova jednostavna modifikacija, napravljena u obliku univerzalnog kružnog kompaktora. Razlika ovog elementa od drugog UE je to što je dozvoljeno da se instalira na otvore skoro svakog prečnika (koristeći univerzalni zaptivač, moguće je zaptivati ​​prolaze prečnika od 3 do 60 cm). Efikasnost njegove upotrebe nije vezana za vrstu krovnog materijala, odnosno, takva zaptivka omogućavaju pouzdano zaptivanje svih poznatih zaštitnih premaza.

Zbog njihovog koničnog oblika, ovi proizvodi se mogu koristiti na krovovima skoro svakom nagibu, a njihova elastičnost omogućava pouzdano odvođenje zaptivki na valovite ili površinske talasaste površine, na primjer, složene sa proizvoljnim tlakom.

Proizvodi ove klase izrađeni su od visokokvalitetnog silikona, koji im omogućava da rade u širokom opsegu temperature (od -74 do + 260 ° C).

Prednosti takvih pečata uključuju činjenicu da silikon zadržava svojstva dobro pod uslovima izlaganja agresivnim medijima i ima dug vek trajanja u odnosu na konvencionalnu gumu.

Karakteristike montažnog univerzalnog zaptivača

Prilikom odabira pogodnog univerzalnog zaptivača, treba se pretpostaviti da bi se obezbedila nejasnost prolaza, radna veličina montiranog prstena trebalo bi da bude nešto manja od prečnika cevi (približno 20%).

Za pogodnost montiranja zaptivke, višak materijala iz prstena se jednostavno prekida. Čvrsto postavljanje montiranog proizvoda na površinu krova kroz profil obezbeđuje pouzdana kompresija njegove prirubnice, koja se izvodi pomoću specijalnog instalacionog alata.

Površina cevi tretira se sa prethodno pripremljenim sapunskim rastvorom, što olakšava zaptivanje.

Nakon pouzdanog zaptivanja spoja pomoću specijalnog sastava, zaptivanje se pričvršćuje na površini krova pomoću samo-navojajućih vijaka odgovarajuće veličine, zavrtane okruženjem u krugu sa korakom od oko 35 mm.

Univerzalni zaptivač je u velikoj meri potreban i kod profesionalnih graditelja i privatnih trgovaca, što se objašnjava jednostavnošću instalacije i visokokvalitetnim zaptivanjem.

U zaključku primećujemo da prilikom organizovanja tipičnih čvorova prolaza kroz ventilaciju ili dimnjaka kroz mekani krov, umjesto krutog pričvršćivanja vijcima, mogu se koristiti posebne adhezivne mješavine i bitumenski masti, koji kombinuju fiksiranje i izolacijske osobine. Pravila primene ovih jedinjenja određuje proizvođač i pretpostavljaju kompatibilnost svojih različitih tipova jedni sa drugima (pod uslovom da, kada se mešaju, neće razbiti i otpustiti bilo koju hemijski aktivnu supstancu).
