Podno grijanje pod linoleumom na drvenom podu

Prethodno, aranžman toplog poda je bio zadovoljstvo nije jeftino, a samo u kupatilu mogao je platiti za sebe. Što se tiče današnjeg vremena, situacija je sasvim drugačija. Ova tehnologija se široko rasprostirala i sada ih mnogi mogu priuštiti. Raspodela kruga grejanja preko poda omogućiće održavanje uniformne i stabilne temperature u čitavom životnom prostoru. Međutim, nije uvek lako implementirati. Na primer, šta se može učiniti na drvenom podu? Otežavajući problem može biti da je završni materijal poda linoleum. Da li je moguće kombinovati sve ovo? Pažljivo proučavanje ovog problema, ne samo da se uverite da je stvarno, već i da testirate svoju snagu i nezavisno napravite topli pod ispod linoleuma na drvenom podu. Predlažemo da detaljno proučite ovu temu.

Sadrži topao drveni pod

Glavni princip toplog poda je prenos toplotne energije kroz površinu poda u prostoriji. Ovaj razvoj se uspešno koristi u slučaju betonskog poda. Materijal ima visoku toplotnu provodljivost. Osim toga, akumulira toplotu i stvara ugodan osećaj u nogama.

U ovom slučaju se postavlja pitanje: ako je ovaj sistem toliko efikasan, zašto onda ne uzimati i zamijeniti drvene podove sa betonima, ili bar preliti betonsku podlogu na drveni pod? Izgleda da je ovo prava odluka, međutim, ovde postoje neke nijansi, iako je razvijen efikasan sistem za sipanje drvenog poda sa kravatom. Čak i sa minimalnim slojem košuljice, neophodno je najmanje debljine 70 mm za vodeni grejni pod, po 1 m2 drvena baza imaće stalan pritisak mase od oko 300 kg. I imajući u vidu da podovi nisu uvek glatki, možda će vam trebati veći sloj da biste ih izjednačili.

Iz ovoga, razumno je pretpostaviti da je sakrivanje drvenih podova pod betonom rizično i nepouzdano. Drvo se srušava sa vremenom. Čak i ako ovaj sistem od 30-40 godina neće propasti, vaša djeca mogu sipati gorko voće, u najboljem slučaju. Imajući u vidu ove faktore, u potpunosti isključujemo ovaj proces, još više zato što je razvijena tehnologija koja omogućava postavljanje kruga grijanja na drveni pod. Plus, ima brojne pozitivne aspekte:

  • minimalna težina grejanja "kolač";
  • toplotna energija ide malo pre nego što ga korisnici osete;
  • sposobnost kombinovanja sa linoleumom i drugim materijalima tepiha;
  • značajno smanjuje vreme instalacije;
  • nakon instalacije, možete odmah pustiti u rad;
  • mokri rad je potpuno isključen;
  • opterećenje po 1 m2 do 30 kg, je 10 puta lakša od betonskog sistema;
  • takođe eliminiše dodatno opterećenje na strukturi drvenog poda, naročito u slučajevima gde su to drvene grede;
  • pored težine, količina kolače se takođe smanjuje, što isključuje mogućnost jakog smanjenja visine prostora.

Međutim, zbog objektivnosti, vredi napomenuti da drveno podno grejanje neće moći da deluje kao glavno grejanje. Ovaj materijal ima nisku toplotnu provodljivost. Zbog toga je u većoj mjeri takav sistem odličan dodatak glavnom sistemu grijanja radiatora koji će pomoći održavanju prijatne mikroklime.

Između ostalog, vredi razmisliti o podovima, u ovom slučaju linoleumu. Važno je pristupiti implementaciji ovog pitanja hladnom glavom, jer postoje neke važne tačke o kojima će se dalje razgovarati.

Izbor linoleuma za podno grejanje

Što se tiče izbora linoleuma za podno grejanje, potrebno je polako pristupiti. Sada posmatramo tip linoleuma i saznajemo kako reaguju na topli pod ili, pre svega, da li se mogu kombinovati sa grejanjem.

Vrste linoleuma

Linoleum je podeljen na pet velikih grupa, koje se razlikuju u vezivu:

  1. guma, poznata i kao relin;
  2. colloxyline (nitroceluloza);
  3. gliftal (alkid);
  4. поливинилхлоридные (сокращенное название PVC);
  5. prirodno.

Сравним между собой PVC и натуральный линолеум:

Karakteristike

PVC

Prirodno

Tehnička strana

PVC линолеум сегодня производится с разными подосновами:

  • toplotno-izolacioni netkani GOST 18108-80;
  • materijal GOST 7251-77;
  • bez osnovnog GOST 14632-79;
  • gumeni relin GOST 16914-71;
  • alkid TU 21-29-104-83;
  • penasta;
  • bez osnove;
  • višestruki i jednostrani sloj.

Prirodno линолеум бывает двух типов:

  1. Sa bazom.
  2. Bez osnove.

Prirodni materijali se uglavnom koriste kao osnova. U svom hemijskom sastavu ovaj materijal je najbliži originalu. Bazira se na sledećim komponentama:

  • drvo brašno;
  • prirodne boje;
  • krečnjak u prahu;
  • ulje od lanenog semena;
  • borova smola;
  • brašno od kore od plute.

Tkanina od jute deluje kao nosač.

Snage i slabosti

При повышении температуры до 2% PVC линолеум дает усадку, кроме материала на вспененной основе. Отличается специфическим запахом, который со временем улетучивается.

Prirodno линолеум не способствует распространению огня. Его просто очистить от пыли и других загрязнений. После монтажа сохраняет свои размеры на протяжении всего эксплуатационного времени. Наличие в составе льняного масла исключает накопление электростатического разряда, кроме того, оно обладает бактерицидным действием. Спустя время, не выгорает и не изменяет свою структуру. Материал устойчив к этиловому спирту, жиру и неконцентрированным кислотам. Однако под воздействием щелочи разрушается в случае продолжительного ее воздействия. Объясняется это тем, что в его составе находится известняковый порошок, который вступает в реакцию с щелочью.

Почему нам следует в это вникать? Знания о составе материала позволят сделать правильный вывод касательно того, можно ли линолеум укладывать на теплый пол. Так вот, согласно проведенным исследованиям, именно многослойный PVC линолеум наиболее адоптирован к напольному обогреву. Почему?

Osnova je staklena vlakna, koja se tretiraju posebnom PVC pasterom (impregnacijom) sa prednje strane. Zatim primenite drugi sloj PVC-a. Sadrži druge komponente. Kada se štampanje i graviranje mogu koristiti do šest boja. Zadnji sloj je providni PVC sloj debljine do 0,15 mm. Što se tiče osnove od stakloplastike, zaštićena je podlogom (može biti poliester, tkanina, juta ili pjenasti PVC). Samo pjena PVC podloga smatra se najprikladnijom za ekspanziju temperature. Takva višeslojna struktura potpuno eliminiše mogućnost deformacije materijala kada se zagreje. Međutim, u pogledu ekološke ljubaznosti, onda je po ovom pokazatelju značajno inferiorno prirodnom.

Razmotrite karakteristike drugih vrsta linoleuma:

Pogled

Karakteristike

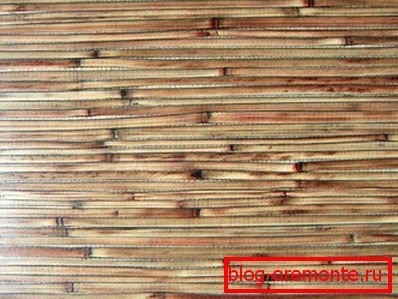

Colloxyline (nitroceluloza)

Materijal otporan na vlagu i vlagu. To je tanak sloj. Njegova struktura je veoma osjetljiva na promjene temperature. Kao rezultat, nije preporučljivo koristiti sa toplim podovima.

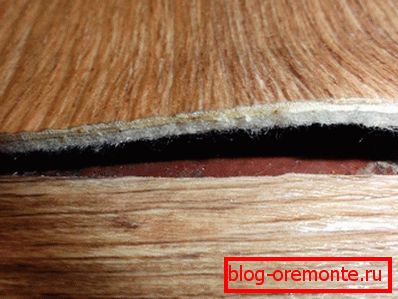

Glyphthalic (alkyd)

Ovaj tip linoleuma u svom sastavu blizu prirodne. Zasnovan je na glittalnoj smoli, koja je napravljena od glicerina, biljnog ulja i ftalnog anhidrida. Važno je napomenuti da se ove komponente podvrgavaju oksidaciji. Ovaj materijal se može kombinovati sa toplim sistemima grejanja na podnim i električnim podovima.

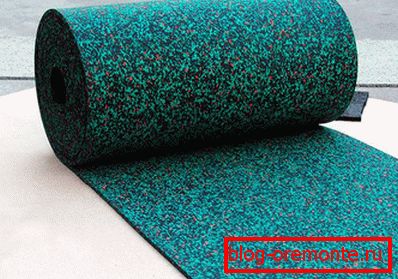

Relin (guma)

Ovaj tip linoleuma uglavnom se koristi u industrijskim prostorijama. Međutim, on sadrži opasne isparljive supstance koje, kada se temperatura povećava, su izuzetno opasne po ljudsko telo. Zaključak je očigledan: upotreba Relina u kombinaciji sa podnim grejanjem je neprihvatljiva.

Možemo reći da su sve ove informacije predstavljene onima koji žele sami da saznaju sve. Oni koji ne pripisuju značaj, proizvođač pojednostavljuje proces selekcije. Kako? Na etiketi na ambalažu je postavljen poseban znak / oznaka, čije prisustvo ukazuje na mogućnost postavljanja linoleuma na topli pod.

Возле специальной маркировки должно располагаться указание, касающееся температурного режима. Например, для мармолеума или натурального линолеума имеются ограничения до +27°С. Для PVC линолеума ограничение стоит до +29°С. Учитывая это, при монтаже теплого пола обязательным требованием является установка терморегулятора.

Temperaturni uslovi

Posebnu pažnju treba posvetiti režimu temperature tokom rada grejnog poda pod linoleumom. Ovaj materijal zahteva jednoobrazno i ​​glatko grejanje, za razliku od laminata. Shodno tome, snaga grejnog kruga ne bi trebalo da prelazi 150 W / m2. Sa takvom snagom, površina će se zagrijati na najviše + 28 ° C.

Ako ignorišete ovaj zahtev i postavite krug grijanja veće snage, onda sa intenzivnim grejanjem postoji rizik od sledećih pojava:

  • promjena boje;
  • baza se može proširiti i odlepiti;
  • u velikim količinama fenol počinje da se pušta - štetna i opasna supstanca;
  • materijal će postati podložni rušenju zbog mekosti.

Ako je ovaj zahtev ispunjen, izgleda da pod nije dovoljno toplo. Važno je shvatiti da površina linoleuma ne sme biti previše hladna ili vruća. Ako toplota nije dovoljna, onda je neophodno izvršiti grejanje radijatora i koristiti podno grejanje kao pomoćno. Na primjer, u periodu kada nema ozbiljnih mraza. Koristeći podno grejanje, možete uštedjeti novac na energiju, što će pozitivno uticati na plaćanje električne energije / gasa.

Izbor kruga grijanja: voda ili električni

Postoji nekoliko tipova podnog grejanja:

  1. voda;
  2. električni (kablovski);
  3. električna infracrvena.

Grejanje vode

Ovo se odnosi na sistem cevi položenih u određeni niz. Zahvaljujući pumpi, rashladna tečnost cirkuliše kroz ceo sistem. Kombinacija takvog zagrijavanja linoleumom je komplikovana ako koristite centralizovani sistem. Zašto? Iako postoje radni dijagrami za povezivanje zagrejanog poda sa sistemom centralnog grejanja, uvek postoji rizik od otkaza temperaturnog senzora. Mnogo je lakše ako imate individualni sistem grejanja, što će vam omogućiti da obezbedite neophodnu temperaturnu kontrolu.

Pored toga, ako postoji loša instalacija, postoji rizik od curenja, što negativno utiče na betonsku podlogu, a još više na drvenom podu. Međutim, uprkos tome, razvijen je sistem za instaliranje grijanja vode na drveni pod. U ovom slučaju koriste se specijalne metalne ploče ili sistemi podnih obloga, izrađeni na bazi ekspandiranog stiropora i odgovarajućih žljebova za polaganje cijevi.

Može se koristiti i gotovu modularnu ivericu sa kanalima. Poznati i sistem rack-a, gde su kanali za ugradnju cijevi nezavisno formirani. U ovom slučaju, kanali se ne formiraju metodom glodanja već pakovanjem šina. Kako se šine mogu koristiti obrađena ploča ili otporna na vlagu. Debljina lajsni može biti u rasponu od 21-28 mm.

Što se tiče širine kanala, to bi trebalo biti dovoljno da se cev ne deformira u procesu kretanja drveta. Istovremeno, rastojanje ne bi trebalo biti previše slobodno, kako bi se izbeglo savijanje grejne konture s povećanjem temperature.

Pogledео: особенности монтажа водяного пола на деревянный пол

U ovom videu možete videti princip polaganja cevi u drvenoj bazi. Međutim, u ovom slučaju laminat je montiran na vrhu:

Električno grijanje

Što se tiče električnog grejanja, više je slobode delovanja. Danas postoji nekoliko tehnologija koje se uspešno koriste u kombinaciji sa linoleumom i podovima od drveta:

  • infracrveni film sa elementima grijanja od ugljeničnih vlakana;
  • Unimat jezgro;
  • otporne na grejne prostirke;
  • samoregulatorni grejni kabl;
  • otporni na grejni kabl.

Pogledео: какой электрический теплый пол лучше

Kada koristite električno grijanje, važno je pridržavati se nekoliko pravila:

  • krug grijanja ne bi trebalo da ima direktan kontakt sa drvetom i izolacionim slojem;
  • ako je neophodno preći drvenom dnevniku, onda je sigurno sječen i izolovan je folijom ili aluminijumskom trakom.

Postoji mišljenje da je filmsko infracrveno grejanje najbolje kada se organizuje podno grejanje. To je tačno, ali sa nekoliko nijansi:

  • zagrevana površina sobe ne bi trebalo da prelazi 30 m2;
  • Preduslov je upotreba senzora temperature i termostata kako bi se održala prihvatljiva temperatura ispod linoleuma do + 27 ° C.

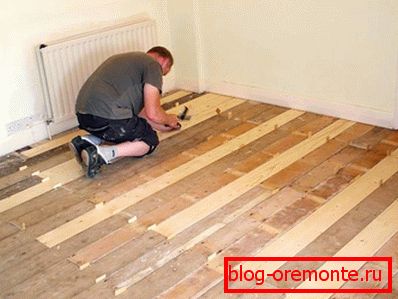

Priprema drvenog poda

Bez obzira na izabrani sistem podnog grejanja, ključna faza instalacionog rada je procena i priprema podnog dna. Prva je vizuelna procena pola. Na primjer, postoje li praznine između ploča, postoje li gomile. Da bi se utvrdio kvalitet greda, potrebno je podići mali deo poda. S obzirom da planiramo da napravimo topli pod, trud koji se troši u ovoj fazi potpuno se opravdava.

Ako na podu postoji praznina, onda ih treba popuniti. Inače će biti velikih gubitaka toplote i povećane potrošnje energije. Takođe biste trebali zamijeniti područja koja su sklona da se gube ili plesne.

Ako se pronadju truli greda, moraju se zameniti. Ako je dio greda u dobrom stanju, moguće je delimično isečiti sa njegovom kasnijom zamenom.

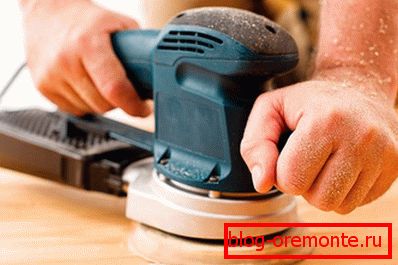

Ako je pod relativno neujednačen, onda je neophodno postaviti posebne podloge pod podloge, ojačati ih metalnim uglovima, a također obezbijediti dodatnu fiksaciju. Ako su zamijenjene grede / grede zamijenjene, a za sprječavanje takvog pojava, podove treba tretirati antiseptikom dubokog penetracije.

Parnu barijeru treba uvek postaviti između nosača i gotovog poda. Toplotni izolator je postavljen na vrhu. Može biti mineralna vuna, plastična pena, polistirenska pena itd. Debljina izolacije treba da bude oko 200 mm.

Između ostalog, između čistog poda i izolacije treba ostati do 100 mm. Ovo će omogućiti organizaciju ventilacionog sistema na podu. S obzirom na to, male rupe treba ostaviti oko perimetra zida.

Ugradnja grejnog poda

U ovom odeljku ćemo sa vama diskutovati o nekoliko korak-po-korak uputstava o tome kako da postavite topli elektro / vodeni pod na drvenom podu. Kao električni, razmatramo tehnologiju postavljanja infracrvenog filma.

Ugradnja poda toplih voda

Принцип работы и установки такой системы по деревянному пол, можно посмотреть в разделе «Grejanje vode» в подготовленном видеоматериале. Хотя там показывается технология монтажа под ламинат, принцип монтажных работ идентичный.

Generalno, tehnologija je sledeća. Na površini drvenog poda se razvija posebna ploča. Ako odlučite da koristite odštampane šine, onda sami trebate formirati korak postavljanja cijevi. U formiranim kanalima postavite krug grejanja koji je povezan sa distributivnim kolektorima. Cev u kanalima postavljena je u foliju.

Posle završetka radova na ugradnji šperploča se postavlja na vrh. Posle toga, penušeni polietilen i linoleum sipaju.

Ugradnja električnog infracrvenog poda

Nudimo vam sve detalje da se upoznate sa tehnologijom ugradnje IR grijanja za linoleum na drveni pod. Prateći sva uputstva, možete sve da shvatite, kao i sami završite posao. Pored toga, korisno je upoznati sa pripremljenim video zapisom.

Mere predostrožnosti pri ugradnji električnog grejanja

Važno je zapamtiti da se drvo i struja moraju izolovati jedni od drugih. Stoga, obavljanjem poslova, obavezno preduzmite sledeće mere:

  • isključiti direktni kontakt grejnog kabla sa zapaljivim materijalima;
  • prilikom instaliranja obratite pažnju na mere predostrožnosti;
  • ne postavljajte grejne elemente ispod nameštaja i drugih velikih predmeta;
  • prilikom instalacije, vodite računa o kablovskoj izolaciji;
  • snaga grejnih elemenata za drveni pod ne sme prelaziti 80 W / m2;
  • Obavezno instalirajte automatsko termostat.

Toplotna izolacija za infracrveno grejanje

Postoje različita mišljenja o pitanju da li je potreban grejač za električno podno grejanje. Međutim, bez obzira na kvalitet baze, nedostatak izolacije dovodi do gubitka toplote od 30%. Štaviše, ako koristite toplotni izolator, gubitak toplote se smanjuje na 9%. Dakle, zaključak je očigledan - bolje je koristiti toplotno izolacijski sloj za električno grijanje.

Pri izboru izolacije treba obratiti pažnju na takve kriterijume:

  1. Debljina
  2. Otporan na toplotu.
  3. Sposobnost odražavanja toplote.

Proverite električne provodnike

Pre uvođenja toplog električnog poda, odredite kvalitet postojećeg ožičenja. S obzirom na buduća visoka opterećenja, trebalo bi da bude u dobrom stanju. Imajte na umu da je zabranjeno povezivanje električnog grejanja sa utičnicom.

Ako ste prilikom analize postojećeg ožičenja došli do zaključka da nije u stanju da se nosi sa očekivanim opterećenjem, onda ga treba potpuno zameniti. Alternativno, možete izvući zasebnu liniju sa panela, koja će se koristiti isključivo za podno grejanje. U ovom slučaju, kontrolna ploča je montirana na kontrolnoj tabli.

Potreban materijal za rad

Dakle, za rad neophodan za pripremu sledećih materijala i alata:

  • senzor temperature;
  • termostat;
  • izolacija folije;
  • infracrveni film;
  • sve komponente za IR film (obično navedene u jednom paketu);
  • obična i folijska traka;
  • plastični film od 200 mikrona za celu površinu sobe;
  • šperploča ili drugi lični materijal;
  • linoleum;
  • oštra konstrukcija / kancelarijski nož;
  • klešta;
  • set screwdriver;
  • mjerenje trake;
  • marker ili olovka.

Mesto ugradnje termostata i temperaturnog senzora

Prije započinjanja rada potrebno je odrediti mesto na kojem će se instalirati termostat. Idealno mjesto je zid. Preporučena visina od poda je 500 mm. Odabrana lokacija bi trebala biti dostupna za vizuelni pregled i moguće prilagođavanje.

Određena je i lokacija senzora temperature. Treba ga postaviti na rastojanju od oko 500 mm od ivice filma iu centru njegove širine. Neki stručnjaci praktikuju njegovu instalaciju na najhladnijoj tački u prostoriji, međutim, to nije uvijek moguće. Možete se upoznati sa radnim dijagramima infracrvenog podnog grejanja.

Sheme: veza IR filma

Montaža

Cjelokupan proces rada sastoji se od sljedećih faza, koji su prikazani u tabeli:

Faze rada

Opis procesa

Korak # 1

Prethodno smo već uradili pripremne radove na drvenom podu. Prema tome, sledeći korak je da pokrije celu površinu podlogom koja reflektuje toplotu. Polaganje sloja koji odražava toplotu preporučuje se sa malim dodacima za zidove. Posle postavljanja infracrvenog grejanja i šperploče, onda se jednostavno iseči. Dakle, postojaće mali jaz između zida i šperploče. Važno je osigurati da se trake materijala uklapaju u zglob do zgloba. Film koji odražava toplotu povezan je s folijom.

Korak 2

U ovoj fazi, vreme je da savijete infracrveni film. Važno je kontrolirati da strana sa bakarnom trakom gleda na reflektor toplote. Između IR filma nikako ne bi trebalo da se presecaju. Na svakoj traci postoje provodne gume. Između njih trebalo bi da bude rastojanje od oko 50 mm.

Korak broj 3

Važno je napomenuti da IR film treba biti postavljen prema pripremljenom projektu. U nekim mestima biće potrebno postaviti male komade. Za rezanje filma posebno su namenjeni za ovo mesto (linija rezanja se nalazi u intervalu od 250-300 mm). Za sečenje možete koristiti obične makaze.

Korak 4

Mjesta gdje se gume isječu treba prekrivati ​​izolacijom. Ovo se odnosi na mjesta koja se neće koristiti. Obično izolacija dolazi sa kompletom. Korišćenjem je važno postići potpunu zaptivanje reza guma.

Korak broj 5

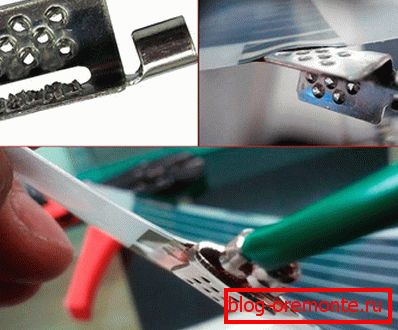

Sada morate priključiti terminale. Treba je staviti u mali snop na filmu. Nalazi se u sabirnici trake. Terminal ima dve latice. Jedna se nalazi unutar filma, a druga spolja. Nakon što je obujmica dobro pričvršćena kleštima. Prema izabranom dijagramu ožičenja, vodite sličnu operaciju na svim mjestima gdje će se žica povezati.

Korak broj 6

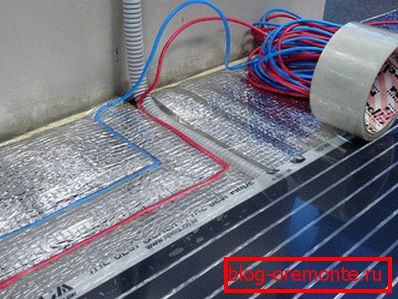

Vreme je da povežete kabl na već fiksne terminale. Dakle, morate očistiti kraj žice od izolacije i voditi ga u poseban konektor na terminalu. Za dobar kontakt, terminal treba takođe dobro pričvrstiti kleštima. Ako se izabere paralelna veza, u jednom terminalu će biti dve žice.

Korak broj 7

Nakon povezivanja svih žica, izolacija je neophodna. U tu svrhu se koristi izolacija bitumena. Mali deo izolacije je pričvršćen na vrh i dno kontakta. Ova radnja mora biti obavljena na svim terminalima.

Korak 8

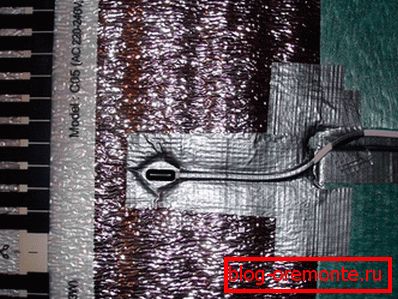

Sada je senzor temperature fiksiran. Treba ga lepiti do središta centralne crne trake sa izolacijom. Obratite pažnju na činjenicu da se za senzor isključi poseban prozor i to će omogućiti sakrivanje senzora. Zbog toga, premazivanje filmova će biti glatko. Slično tome, žice su skrivene. Za njih nežno iseći male žljebove.

Korak broj 9

Kada su sve žice fiksirane, infracrveni film mora biti sigurno spojen jednim drugim sa trakom. Sva mesta na kojima su položene žice, takođe zatvorene trakom.

Korak # 10

Sada morate priključiti senzor temperature na termostat. Da biste to uradili, koristite uputstva proizvođača. Pre nego što proizvodite podne obloge od linoleuma, preporučuje se ispitivanje celog sistema grejanja poda. Ako sve funkcioniše ispravno, onda možete nastaviti do završne faze.

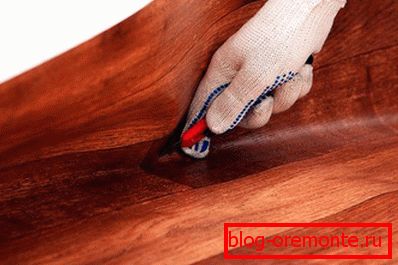

Linoleum pod

Poslednji korak je postavljanje linoleuma. Kako ne bi oštetili električni dio grejnog poda, šperploča ili slični listovi su unapred postavljeni. Prethodno, šperploča je upakovana plastičnom folijom, koja se mora zalepiti zajedno sa scotch trakom. Prilikom montiranja šperploče, svi elementi za pričvršćivanje treba da padnu na delove IR folije, gde nema grejača i kablova za povezivanje.

Nakon toga, morate da postavite linoleum i ostavite je za jedan dan. Materijal će se rešiti i može se smanjiti do veličine. Da li ćete ga lepiti ili ostaviti da se osuši, odlučite. Svako bira tehnologiju ugradnje linoleuma, što on zna. Međutim, važno je uzeti u obzir jednu tehnološku nijansu: ako odlučite da ga lepite, obratite pažnju na to da kada se zagreje, lepak može početi da piling. Zbog toga je važno izabrati pravi ljepilo, ali u ovom slučaju supstrat ne prelazi između linoleuma i šperploče. U većini slučajeva, linoleum nije lepljen.

Dakle, razmotrili smo sa vama kako se zagrijati na drvenom podu i ispod linoleuma. Pozivamo vas da ostavite komentare na ovaj članak, šta mislite o ovome.
