Podrum sa toplom vodom radi sam

Grijanje u kući je integralna inženjerska mreža. Od svih mogućih sistema podnog grejanja najviše je potražnja za toplom vodom, i pored složenosti njegove instalacije. Zahvaljujući toplom podu u sobi možete stvoriti ugodnu i prijatnu atmosferu. U ovom članku razmotrićemo opšte preporuke za postavljanje poda toplih voda.

Kako to

Topla voda u sastavljenom obliku je slojevita struktura poznata i kao "grejna torta". Debljina zavisi od nekoliko faktora:

  • Debljina izolacije je korišćena.
  • Debljina vijka i završne nivelacijske košuljice.
  • Prečnik kruga grijanja.

Uređaj za podno grejanje sadrži kotao, podizbor, kolektor, grejne krugove i drugu dodatnu opremu.

Vrsta

Postoje 3 vrste sistema podnog grejanja:

  1. Beton. Konture grijanja su ispunjene betonskom košuljicom, koja, pored zaštite i izravnavanja, služi i kao akumulacija toplote.
  2. Nastilʹnaâ. Uglavnom ovaj sistem se primjenjuje u drvene kuće na dnevnicima. To su svi slučajevi gdje je nemoguće izgraditi betonsku košuljicu ili ukupna težina košuljice neće izdržati preklapanje. Takođe, ova tehnika se koristi u montažnim kućama gde podne ploče ne mogu izdržati teška opterećenja.
  3. Drveni. Sličan sistem se koristi na istom mestu kao i table, sa samo jednim razlikom: grejni krugovi se montiraju između zastavica ispod poda, koji se postavlja na vrh laganja.

Nastilʹnaâ и деревянная системы отопления могут быть основными только в случае, когда помещение и весь дом хорошо утеплены. То есть общие теплопотери не должны превышать 40 Вт/м2. U suprotnom, kada je grejanje isključeno, prostor će se brzo ohladiti. U slučaju betonske košuljice, situacija je drugačija, sama košuljica je akumulator za grejanje, tako da neko vreme zadržava udobnu temperaturu u sobi. Prema tome, pod ili drveni sistem sa slabom izolacijom može služiti samo kao dodatno grejanje glavnog radijatorskog sistema.

Cake topli pod

Pod pito se odnosi na sve slojeve uključene u dizajn podnog grejanja. Zavisno od izabranog sistema, njegov sastav se može malo razlikovati.

Pie betonski sistem

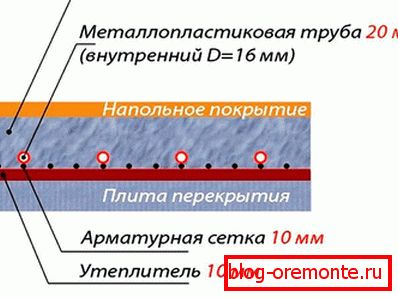

Debljina toplog poda betona može varirati. Ispod je dijagram pite sa približnom veličinom debljine svakog sloja:

Uzmite u obzir niz polaganja kolača grejanja betonskog sistema:

  • Gruba baza. Estri se preliva preko ploče ili prajmera. U drugom slučaju, pesak i drobljeni kamen sa ukupnom debljinom do 60 mm u prosjeku moraju se sipati i nabiti.
  • Hidroizolacija. Potrebno je ako su podzemne vode u blizini.
  • Toplotni izolator. Njegov glavni zadatak je uklanjanje mosta hladnog i toplotnog curenja. Na primer, možete koristiti polistirensku penu sa debljinom od 20-115 mm i gustinom od 30-40 kg / m3. Naročito debljina izolacije treba biti velika ako postoji neogrevani podrum ili tlo ispod poda. Ako se odluči da koristite specijalne patosnice (napravljene od izolacije) sa rupicama, onda je važno uzeti u obzir da je njihova debljina 30 mm. Da bi izolacionom sloju dala potrebnu debljinu, dodatno se stavi polistirenska pena pod patosnice.
  • Polietilenski film. Postavljena u dva sloja. Debljina filma nije niža od 150 mikrona.
  • Reinforcement Mesh. Neophodno je davanje visokotretnog estriha u slučajevima kada njegova debljina prelazi 60 mm i očekuje se visok teret na bazi. Na primer, prečnik mrežnih šipki može biti od 3 do 5 mm, a veličina ćelije je 100 × 100 ili 150 × 150 mm.
  • Pipe. Korak polaganja трубы составляет 100–300 мм. Закрепляется труба к армирующей сетке специальными пластиковыми хомутами. Там, где будет обустраиваться компенсационный шов, на трубы надевается гофра.
  • Završna obrada betonske košuljice.
  • Pad. Pod laminatom, parketom ili drugim okruženim materijalom.
  • Obloge.

Pie Flooring System

Posebnost ove metode je da nakon završetka instalacije, sistem podnog grejanja odmah priprema za rad.

Pločasti sistem se sastoji od sledećih komponenti:

  • Grubi pod.
  • Patosnice sa držačima. Oni su bez izolacije. U tom slučaju, toplotni izolator se dodatno kupuje. Ukupna debljina može biti od 30 do 70 mm. Postojeće rupice omogućavaju sigurno pričvršćivanje cijevi.
  • Pipe. Instalacija se vrši na posebnoj aluminijumskoj ploči. Važno je napomenuti da svaka cijev nije pogodna za sistem podnog grejanja. Trebalo bi da ima poseban premaz koji sprečava gušenje.
  • GVL ili drugi materijal za gnječenje.
  • Pad.
  • Soja sloj.

Vrijedno je pomenuti sloj koji se nalazi između cijevi i materijala koji se okreće. Tip podloge može se razlikovati, u zavisnosti od načina završne obrade. Ako planirate da postavite keramičku ploču ili linoleum na pod, onda na vrhu cevi postavite ploču od dezena od vlage u dva sloja. Međutim, nakon nekog vremena, može se isprazniti suhi zid ispod pločice, pa se mogu razmotriti alternativne podloge: šperploča otporna na vlagu, stakleno-magnezijumske ploče ili iverica.

Sistem za torte

Razmotrite 6 načina postavljanja toplog poda na drvenim zastavama, koje se implementiraju bez košuljice:

1. metoda.

Ploče od 50-150 mm u koracima od 600 mm postavljaju se na drveni pod. Mineralna vuna debljine 100 mm postavljena je između zaostajanja. Grejne cevi su odozgo otkačene. Rupe se izrađuju na odgovarajućim mestima u dnevnicima za prolaz cevi. Odozgo, zaostajanje je postavljeno šperpločom i završnim materijalom. Nedostatak ove tehnike je da se između šperploče i cevi formira vazdušni jastuk. Ovo ima negativan uticaj na toplotnu provodljivost.

Drugi način.

Termoizolacioni sloj ekspandiranog polistirena, mineralne vune itd. Pada između instaliranih zastavica. Montirana na vrh iverice, OSB ili šperploče. Nakon što su ploče srezane od iverice sa zaobljenim uglovima. Oni će kasnije formirati krug grejanja. Rezultirajuće ploče su pričvršćene na postojeću bazu sa tlakom većim od prečnika cevi za 4 mm. Zatim postavite foliju kao refleksivni sloj. Gornja montirana grejna cev. Na kraju, površina je pokrivena laminatom. Ova metoda nije pogodna za podove, jer je osnova prilično mobilna.

3. put.

Ovaj metod je prilično dugotrajan. Između lagsa se uklapaju i izolatori. Nakon što se tabla podiže ravnomjerno sa cevima. U jednom uglu se žleb se pravi duž cele ploče za postavljanje cijevi. U početku, folija je postavljena u njega, a zatim cev. Zatim je montiran okrenut materijal.

4. put.

U ovom slučaju koriste se specijalne aluminijske ploče sa žljebovima za polaganje cevi. Oni su pričvršćeni za dnevnike. Ali u ovom slučaju, preporučljivo je postaviti debeli materijal na vrh ploča, na primer, iverica, kako bi se sprečilo raspršivanje. I tek nakon toga, završiti.

5. put.

Između zaostalih podignutih poda. Između greda postavljen je izolacijski sloj. Na vrhu listova postavljeni su šefovi u jednom nivou sa vrhom zaostajanja. Na raskrsnici kašnjenja sa cijevom, izrađeni su mali žlebovi i na cev postavlja se posebna rebra. Ovo je važno jer se, zbog linearne ekspanzije, cev može trljati protiv drveta. Podloga i završni materijal postavljeni su na vrhu.

6. put.

Ovaj metod je jedan od najjednostavijih. Cevi se postavljaju direktno u izolaciju, odnosno polistiren. Prostor između vrha laga i cevi može se napuniti gipsom, koji će djelovati kao akumulator toplote. Međutim, možete zaspati i očistiti suv pesak.

Video: pravljenje drvene torte

Gde da instalirate

Podno grejanje se može instalirati u različitim prostorijama. Međutim, u svakom slučaju važno je razmotriti neke karakteristike.

  • U stanu. U gradskim stanovima u kojima se koristi centralizovani sistem grijanja, postavite podnu toplu vodu zabranjeno. Savremeni novi objekti već imaju odvojene stubove i izlaze u svakom stanu radi realizacije takvog zagrevanja. Sa druge strane, neki na sopstveni rizik uvedu sličan sistem u svoje stanove. Da bi to uradili, čak je razvio i niz šema, preko kojih je povezan sistem centralnog grijanja. Međutim, ovo uzrokuje brojne poteškoće. Značajno povećava nivo poda. To može biti problem u stanovima sa malim plafonima. Osim toga, postoji rizik od poplave susjeda. Prema tome, svi upotrebljeni materijali moraju biti pouzdani i visokog kvaliteta. Ako se kuća preklopi na panel, onda to možda neće izdržati dodatni opterećenj, tako da mnogi odlaze na alternativno grejanje - električno. Priključak iz centralnog sistema zahteva znatno nižu temperaturu rashladne tečnosti. U sistemu grejanja, u proseku, rashladna tečnost ima temperaturu od + 60 ° C. Za podno grejanje je previše, pošto je obično +30 ° S dovoljno. Ako želite dobiti zvaničnu dozvolu za instalaciju, tada bi trebali kontaktirati komunalne usluge i riješiti probleme na ličnom nivou.
  • U privatnoj kući. Što se tiče privatnih kuća, situacija je mnogo jednostavnija. Najjednostavnije je ugraditi u fazu izgradnje kuće, odnosno pre nego što sipate estrih. Važan zahtev je uređenje visokokvalitetne hidro i termičke izolacije. Takođe, grejna torta mora sadržati poseban reflektivni materijal. Ako ne ispunite ove uslove, onda će doći do značajnog gubitka toplote. U privatnoj kući izgrađena je miješalica, instalirana je dodatna cirkulaciona pumpa koja će ravnomerno distribuirati toplotnu energiju na celom podu. Međutim, sa svim prednostima važno je uzeti u obzir nedostatke takve odluke. Nakon što je grejanje podnog grejanja završeno, a grejanje se ne može pustiti u rad u proseku 4 nedelje. Iako su plastifikatori dodati u košuljicu da se brzo osuše, još uvek treba da se osuši prirodno. Ovaj minus je beznačajan i privremeni.

  • U garaži. Učestvovanje u uređenju garaže treba biti u fazi njegove izgradnje. U gotovoj garaži za izvođenje ovih radova biće problematično i istovremeno skupo. Glavni uslov za pod u garaži - sposobnost izdržavanja visokih opterećenja. Prosječna težina putničkog automobila iznosi 3,5 tone, a s obzirom na to, spojnica mora biti izrađena od trajnog betona. Štaviše, nakon sipanja betonske košuljice, nemoguće je uključiti grejanje. Ako iznenada sistem grejanja ne uspe, onda će biti problematično rešiti problem, u najgorem slučaju, ceo sprat u garaži će morati biti potpuno demontiran. Nakon popravka curenja, ponovo postavite podnu oblogu.
  • Kupatilo. Kupatilo, это место постоянного скопления влаги. По этой причине наличие такого обогрева будет отличным решением чтобы предотвратить образование сырости, плесени и грибка. Для обустройства обогрева требуется поднять уровень пола в среднем на 110–130 мм.

Izračunavanje

Prije svega, neophodno je odlučiti da li će topli pod biti osnovni ili dodatni za zagrijavanje radijatora. Važno je razmotriti prirodu poda. Keramička pločica ima visoku toplotnu provodljivost. Što se tiče drveta, ova cifra je znatno niža. Dakle, tip sistema grejanja zavisiće od vrste premaza.

Osim toga, uzima se u obzir površina i konfiguracija zagrejane prostorije. Jedan grejni krug ne bi trebalo da prelazi 120 metara. Nakon toga utvrđuju se mogući gubici toplote, koji se izračunavaju na osnovu sljedećeg:

  • od kojih je kuća izgrađena kuća (blokovi, drvo, cigla, itd.).
  • tip stakla (koristi se prozori sa dva prozora ili profil).
  • prosečna temperatura vazduha u vašem području.
  • Da li postoje dodatni izvori toplote?

Zatim, odlučite koji nivo temperature želite za svaku pojedinačnu sobu. Ovdje možete graditi na sljedećim indikatorima:

Soba

Maksimalna temperatura površine poda

Dnevne sobe

  29 ° S

U blizini spoljnih zidova

  35 ° S

Kupatilo, бассейн и т.п.

  33 ° S

Parket

  27 ° S

Video: računanje podnog grejanja

Video: izračunavanje temperature zagrejanog poda

Projektovanje

Ključni element sistema podnog grejanja je cevi. Dužina konture direktno zavisi od prečnika cevi. Sledeći podaci su poznati:

  • Cijev O16 mm - do 90 m.
  • Cijev O17 mm - do 100 m.
  • Cijev O20 mm - do 120 mm.

Što je prečnik cevi veći, manja je hidraulička otpornost u njemu. Ako soba ima malu površinu, onda je obično jedan krug dovoljan. Međutim, ako je kod prečnika cevi od 20 mm, čitava površina jedne prostorije nema 120 m, onda je bolje ne dodavati dužinu, već napraviti 2 kruga. Bolje je da njihova dužina bude ista sa razlikom do 10 m.

Važnu ulogu igra cev nagib, koji može biti 15, 20, 25 i 30 cm. Ako govorimo o velikim prostorijama, kao što je teretana, tada može biti u opsegu od 35, 40 ili 45 cm. Preporučuje se 10 cm.

Razmotrite zasebne zone u tabeli:

Zones

Korak polaganja

Blizu spoljnog zida i velikih prozora

10-15 cm (6 redova)

Sredina sobe

20-30 cm

Kupatilo, tuš, kupatilo

15 cm

Ovi brojevi su preporučeni. Izbor koraka zavisi i od upotrebljene cevi. Ako je metalni laminat, onda je izuzetno teško savijati ga bez oštećenja korak sa malim radijusom. Prema tome, ako je izgled zmija, onda je idealan tlak 15-20 cm.

Ako je površina zagrejane prostorije od 50 m2 i više, preporučeni prečnik cevi je 16 mm. Čak i pod uslovima dobro izolirane kuće preporučuje se da rastojanje cevi ne prelazi 15 cm sa cevom dužine 16 mm. Što je cev debljina, to je veći trošak koji očekujete. Ovo se posebno ogleda u kupovini fitinga i drugih materijala većeg prečnika. Projekat treba napraviti cijevom O16 mm.

U nekim slučajevima koristite cijevi O20 mm. Međutim, takvi troškovi su često neopravdani. Na kraju krajeva, zapremina vode u sistemu značajno se povećava, što će zahtijevati više toplotne energije za zagrevanje. Plus, teško je savijati takav prečnik.

Pri dizajniranju važno je razmotriti sledeće nijanse:

  • Prvo instalirajte particije, a zatim odredite broj krugova. U istoj prostoriji treba biti jedan krug.
  • Kolektor mora biti usred kuće. Ako to nije moguće, problem razlike u dužini kontura se rešava instaliranjem merača protoka. Zbog toga, tok hladnjaka će biti ravnomeran.
  • Ako trebate instalirati dva kolektora, onda svaki od njih mora imati zasebnu pumpu.
  • Obavezno izolujte preklapanje između prvog i drugog sprata. Neophodno je da se ne zagreje samo preklapanje.

Proces dizajniranja toplog poda je komplikovan i odgovoran. Zbog toga mnogi koriste usluge specijalista ili specijalnih programa.

Postavljanje krugova za grejanje

Postoji nekoliko šema postavljanja cevi:

  • Zmija.
  • Polž.
  • Kombinirano.

Svaki od njih ima svoje tehničke karakteristike, koje će se razmatrati dalje:

  1. Zmija. Ova šema ima nekoliko očiglednih nedostataka. Prilikom ulaska u sobnu temperaturu nosača toplote i poda je visoka. Što je dalje, hladniji je pod. Ovo se objašnjava činjenicom da se hlađena rashladna tečnost vraća kroz povratnu liniju. Kada instaliranje takve šeme zahtijeva posebne vještine. Ako se koristi metalni laminat, korak postavljanja često je 20 cm ili više, jer savijati cijev pod manjim uglom je teško. Međutim, tišina se može smanjiti na 10 cm, ali mali prstenovi treba napraviti oko ivica, što je težak proces. Često se sličan šablon slaganja koristi kada je potrebno usklađivanje susednih konturnih zona. Takođe, ovaj način polaganja cijevi je prihvatljiv ako je površina prostorije vrlo mala, do 6 m2.
  2. Polž. Njen princip je da se, pre svega, kontura položi oko perimetra prostorije sa postepenim sužavanjem prema centru. Back kontura se vraća na početnu tačku. U ovom slučaju, ako ste planirali korak između cevi od 20 cm, onda se kontura prvi put postavlja u koracima od 40 cm. U povratnom hodu cev se postavlja između već položenog i stoga čini korak od 20 cm. Ovaj šablon je jedan od efektivnih. Ovo se objašnjava ujednačenom distribucijom toplotne energije na celoj prostoriji sobe. Štaviše, moguće je ojačati zone u blizini spoljnog zida ili velikih prozora smanjujući rastojanje koraka. Za takvu šemu praktično nema ograničenja na oblik i veličinu prostorija.
  3. Kombinirano. Ovo podrazumijeva kombinaciju dva gore pomenuta sistema za postavljanje cijevi. Na primer, jedan deo sobe može biti obložen zmijom, a drugi - pužom. Postoji i praksa kombinovanja vodenog podnog grejanja sa električnim. Međutim, u ovom slučaju, električno grejanje će biti dodatno. Ovo je posebno efikasno u periodu rane jeseni i kasne proljeće, kada nije razumno uključiti zagrijavanje vode.

Video: krug grejanja petlje

Grejač

Grejač для пола должен быть высокого качества и безопасен для окружающих во время эксплуатации. Выбранный теплоизолятор должен соответствовать таким требованиям:

  • Vatrootpornost
  • Niska toplotna provodljivost.
  • Otpornost na vlagu.
  • Snaga

Stoga, biranje izolacije, važno je razmotriti njegove tehničke karakteristike. Ispod se nalaze nekoliko vrsta izolacije koje se uspešno koriste u grejanju.

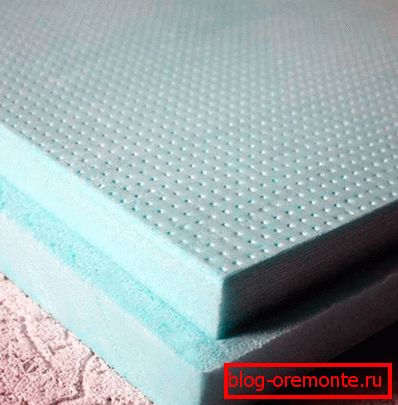

Stiropor

Ako imate betonsku košuljicu, onda je ekspandirani polistiren idealan. To je dva tipa:

  1. Smooth.
  2. Sa šefovima.

Druga opcija u velikoj mjeri pojednostavljuje i ubrzava proces postavljanja cijevi. Takođe, ekspandirani polistiren je podeljen na 2 vrste:

  1. Obična pena.
  2. Ekstrudirana polistirenska pena.

Ako uporedimo termička svojstva, oni su veći u ekstrudiranoj polistirenskoj peni.

Saobraćajni džem

Ovaj materijal je u svakom pogledu pogodna opcija. Među njenim pozitivnim karakteristikama su:

  • Sa oštrim padom temperature, utikač se ne menja.
  • Ekološki prihvatljiv.
  • Pod težinom betonske košuljice skoro nije deformisana.
  • Iako materijal ima malu debljinu, odlikuje se visokokvalitetnom toplotnom izolacijom.

Međutim, očigledni nedostatak ovog grejača je cena. Njegov trošak je 3 puta veći od drugih materijala.

Penophole

Penophole или вспененный полиэтилен часто применяется при монтаже теплого пола. Представлен он в виде рулонного фольгированного материала толщиной от 3 до 10 мм. Для удобства укладки труб, на фольгированную поверхность наносится разметка. Если вы проживаете на первом этаже и под вами грунт или неотапливаемый подвал, то данного утеплителя будет недостаточно. Необходимо комбинировать с пенополистиролом.

Bolje je odabrati penofol sa metaliziranom površinom, samo ne iz aluminijuma. Ovaj premaz ne stupa u interakciju sa negativnim medijumom tečnog rastvora, koji može erodirati običnu foliju.

Mineralna vuna i ekvivalent

Preporučena je gustina upotrebljene izolacije najmanje 80 kg / m3. Najčešće se koristi za postavljanje drvenih sistema. U ovom slučaju, izolacija se postavlja između drvenih greda ili drvenih greda.

Kolekcionar

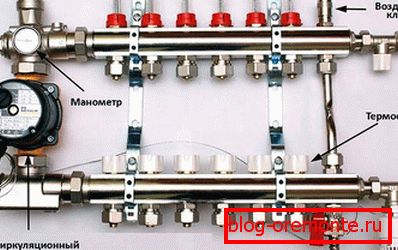

Postoji nekoliko vrsta kolektora koji se koriste tokom instalacije:

  1. Kolekcionar с выходами под евроконусы. Один из простых типов коллектора. Представляет собой трубу, имеющую внутренние и наружные резьбы для подключения греющих контуров. Однако для внедрения его в систему теплого пола придется покупать большое количество деталей для полной комплектации.
  2. Razvodnik sa otvorima za povezivanje kola i ventila za podešavanje. Često su to kineski kolekcionari koji se prodaju u prodavnicama. Imaju jedan očigledan nedostatak - nakon nekog vremena voda može da izlazi iz ruku. Ovo se objašnjava lošim kvalitetom rashladne tečnosti. Mogu se popraviti, dovoljno je zameniti gumenu zaptivku. Takvi kolektori nisu namijenjeni za opremanje dodatne automatike kontrole. Oni će biti idealni za kuće sa malom površinom gde su konture iste dužine.
  3. Postoji i kolektor za povezivanje metalnih cevi. Ima regulacione ventile i fitinge. Takvi ventili mogu biti opremljeni servo, čiji rad će biti regulisan termostatom instaliranim u prostoriji. Sami priključci su poznati i kao eurokoni, koji se sastoje od 3 dela: eurokone, kompresijskog prstena i kapice. Takođe, eurokone ima zaptivni prsten.
  4. U slučajevima kada je dužina krugova drugačija, a ručno podešavanje nije moguće, preporučuje se nabavu kolektora sa meračem protoka i utičnicama za servore. Na nekim kolekcionarima se kriju iza plavih šešira. Zbog toga je moguće regulisati temperaturu rashladne tečnosti u svakom pojedinačnom krugu. Međutim, možete kombinovati - kupiti kolektor za protok sa mjeračima protoka i povratnom vodom - sa konvencionalnim ventilom za ručno podešavanje.

Što se tiče jedinice za miješanje, onda mora sadržavati:

  • Sigurnosni ventil. On signalizira mešanje rashladne tečnosti na veoma visokoj temperaturi.
  • Cirkulaciona pumpa. Zahvaljujući ovom uređaju sistem ravnomjerno zagreva prostoriju.
  • Obilaznica Sprečava preopterećenje.
  • Pokretni ventili i vozduški.

Posebnu pažnju treba posvetiti posebnom ventilu, koji može biti dvosmerni i trostrani. Svaka od njih ima svoje razlike i svrhe upotrebe.

Dvosmerni ventil. U svom setu ima toplotnu glavu sa senzorom vlage. Po potrebi, blokada tople vode. Kao rezultat, voda se automatski miješa. Uglavnom se takvi ventili uvode u sistem grejanja, gdje površina stambene zone ne prelazi 200 m2.

Trodelni ventilSličan ventil definira dva indikatora odjednom: balansiranje obilaznog ventila i karakteristike kontrolnog ventila. Smeša se toplo i hladno rashladno sredstvo. Često trostrani ventili su opremljeni servo kontrolisanim termostatskim i vremenskim regulatorima. Proces mešanja se izvodi zbog prisustva unutar ventila posebnog ventila koji reguliše protok tečnosti. Sličan ventil se koristi u sistemima toplotno izolovanog poda sa velikim brojem kontura.

Takođe, kolektor i jedinica za miješanje opremljena su senzorima za spoljašnju temperaturu. Oni vam omogućavaju da podesite temperaturu hladnjaka, počev od temperature u ulici. Iako se takvo podešavanje može uraditi nezavisno, prisustvo takvih senzora vam omogućava da prilagodite optimalnu temperaturu.

Ugradnja grejnog poda

Postupak instalacije se sastoji od nekoliko uzastopnih faza. Poznavanje i poštovanje tehnologije omogućiće vam samostalno obavljanje svih instalacionih radova.

Hidroizolacija и монтаж демпферной ленты

Prvi je pripremni rad. Da biste to uradili, potpuno uklonite staru košuljicu. Ako je diferencijal u sobi više od 10 mm horizontalno, onda ga treba izravnati. Da biste to uradili, možete sami izravnati košuljicu tankim slojem.

Далее важно защитить теплоизоляционный слой от конденсата. Для этого на черновую стяжку кладется полиэтилен. Стыковка выполняется внахлест на 10–15 cm. Стык обязательно проклеивается скотчем.

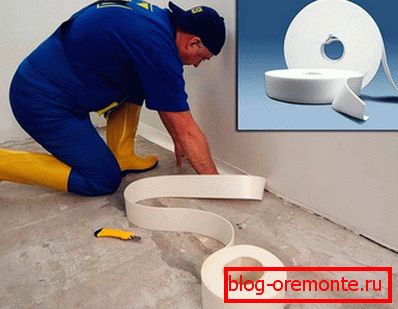

Sledeća faza pripreme je ugradnja pojaseva dampera. Potrebno je nadoknaditi linearno proširenje košuljice kada se zagreje. Ako ga ne koristite, onda nakon kratkog vremena, košuljica može pucati. Traka za beton je pričvršćena duž perimetra cele prostorije do zida pomoću samolepljivog sloja ili samolepljive trake.

Polaganje izolacije

Sledeća faza je instalacija izolacije. Izbor izolacije i način njegovog postavljanja zavisi od vrste prostora i svrhe korišćenja grejanja. Ako imate prvi sprat i nema grijanog podruma, onda izolacija treba biti impresivna. Korišćen je sloj ekspandirane gline i ekspandiran je polistiren debljine do 100 mm.

Što se tiče načina izolacije izolacije, onda je upotreba plute ili penofola prilično jednostavna. To su materijali koji se lepe zajedno sa trakom. Ako se koriste polistirenski sistemi sa žlebovima, njihova montaža takođe nije povezana sa posebnim poteškoćama. Između samih sebe, izolacija se spaja uz pomoć specijalnih žljebova.

Međutim, nije uvek moguće koristiti takvu izolaciju. Često je najpoželjnija - pena. U tom slučaju, njegova instalacija treba izvršiti zajedno. Između sebe, poželjno je lepiti, na primer, penom. Po završetku izolacije, cela površina mora biti prekrivena izolacijom.

Razmotrite redosled podnog grejanja pomoću polistirena:

  • Korak 1. Prvi list postavljen je u ugao sobe, tako da su obe strane čvrste do uglova zidova.
  • Korak 2. Zatim se list postavlja kraj na kraj, čvrsto ugrađen jedan u jedan.
  • Korak 3. Ako je neophodno zaobići ugao, kolonu ili drugu prepreku, onda se polistiren lako orezuje oštrim nožem.
  • Korak 4. Sledeći red mora biti postavljen malim ofsetom, tačno pola lista.

Ako ste planirali izolaciju u dva sloja, onda se drugi sloj izolacije treba postaviti prema prvom. Zbog toga se zglobovi ne poklapaju jedni s drugima. Na kraju specijalnog filma stavlja se oznaka za montažu cevi.

Ako je grejanje postavljeno na drveni pod, onda se kao izolacija koristi mineralna vuna. Smeštena je između lagsa. Kod ugradnje, širina mantila treba da bude nešto šira od udaljenosti između zaostala. Ovo će omogućiti čvrsto postavljanje izolacije i sprečiti pojavljivanje hladnih mostova.

Video: priprema baze, izolacija izolacije i armiranje mreže

Montaža cevi

Kada se završi izolacija, vreme je da ugradite krug grejanja. U ovom procesu, važno je precizno izračunati korak polaganja, dužinu konture i broj izlaza na kolektoru. Međutim, prije nego što je riječ o izboru cijevi za grijanje.

Kako odabrati cijev

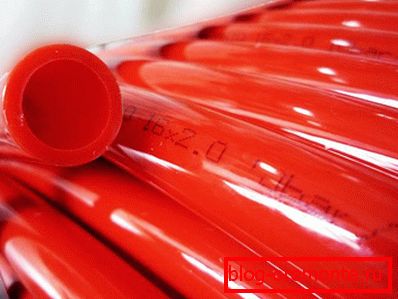

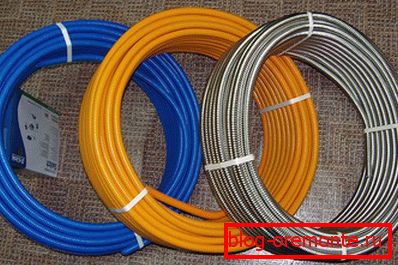

Postoji nekoliko vrsta cevi koje se koriste za toplu vodu, svaki od njih je u drugoj cjenovnoj kategoriji. Trošak cevi zavisi od proizvođača.

Pipe

Posebne karakteristike

Približna / prosječna cijena po metru

Cevi su povezani posebnim priključcima, čineći jaku i čvrstu vezu. Međutim, lako ih možete oštetiti prilikom instalacije. Održavajte temperaturu vode do 120 ° C. Oni se prodaju u kalemovima, što znatno pojednostavljuje proces ugradnje i isporuke.

80 g.

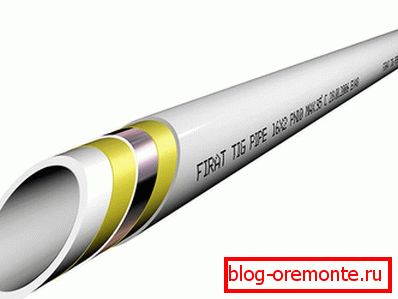

Kada se zagreva, metalna plastična cijev nije deformirana. Cev je fleksibilna i zadržava svoj oblik nakon savijanja. Niska težina pojednostavljuje rad instalacije.

500 rub

To su skupe cijevi koje se rijetko koriste. Oni imaju najniži nivo radijusa savijanja. Vijek trajanja je 50 godina. Radni pritisak od 400 atm.

500 rub

Polaganje cijevi

U fazi postavljanja cijevi bez asistenta ne možete učiniti. Cev na toplom podu se prodaje u kalemovima, tako da se jedan opusti, a drugi drži zaliv. Način polaganja zavisi od izabranog sistema. Ako je izbor pao na specijalne podloge sa šefovima, onda je rad u velikoj meri pojednostavljen, glavna stvar je posmatranje koraka polaganja. Ako se na vrhu izolacije položi film sa oznakama, onda se za pričvršćivanje cevi koriste posebni klipovi. Šta ako nema takvih oznaka? To možete učiniti sami. Da biste to uradili, koristite kabl za sečenje sa bojom.

Prilikom postavljanja cevi neprihvatljivo je da su prekinuti. Jedan sklop bi trebalo da se sastoji od jednog cijelog komada cevi. Počnite polaganje najudaljenijim područjima. Veoma je zgodno kada se izolacija izvodi u dva sloja. U prvom sloju izolacije možete postaviti tranzitne cijevi i potrebne inženjerske komunikacije.

Proces montaže cevi sastoji se od nekoliko faza:

Faza 1 - završite sa zaliva od 10-15 m. Na jednom kraju stavite na podlogu i spojite ga sa ustanovljenim kolektora.

Faza 2 - povezuje cijev na kolektoru sa protokom.

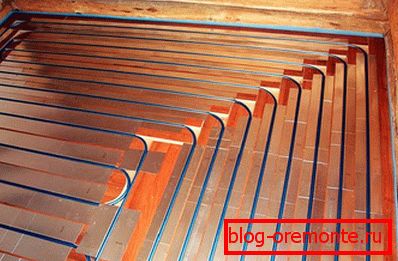

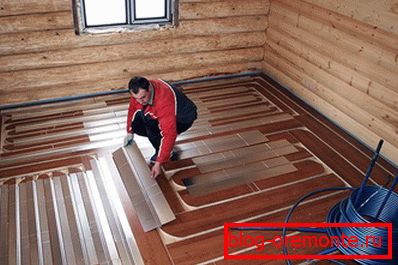

Faza 3 - na oznakama, cev je pričvršćen na klipove izolatora harpuna. Ako je odeljak ravna, dovoljan je interval od 40 cm Kada je u krivini, interval se smanjuje na 15 cm. Kada savijate, budite izuzetno oprezni da ne izvijte cijev.

Faza 4 - tokom instalacije, vodite računa da cev nije napetost. Trebala bi biti slobodna. U suprotnom, napon će stalno izvlačiti zagrade.

Faza 5 - ako je nosač letio, a zatim se povući sa prethodnog mesta za 5-10 cm i ponovno popraviti cev.

Faza 6 - kada ste zaokružili čitavo kolo, cev se vraća nazad u kolektor i priključi se na povratnu cev pomoću fitinga.

Za pravilno balansiranje važno je imati informacije o dužini svake konture. Oznake se mogu vršiti na samom kolektoru, na primjer, dodijeliti broj ili naziv sobe kojoj se ide na svaki kontur. Relevantne napomene mogu se napraviti na papiru. Ne drži sve u glavi. Odvod cijevi u blizini kolektora treba izolirati, inače će doći do jakog pregrijavanja poda. Štaviše, preporučuje se zagrevanje cevi kroz jedan, tj. izolacija se stavlja na protok, a povratna cev ostane netaknuta. Stoga, linija povratka neće se zagrijati od toka.

Postoji nekoliko načina pričvršćivanja cevi:

1 metoda: stezaljke.

2 metoda: blaga čelična žica.

3 metoda: specijalni spajalica i fikseri.

4 metoda: fiksiruûŝij trak.

5 metoda: patosnice sa šefovima.

6 metoda: aluminijumska distribuciona ploča.

Video: polaganje toplotno izolovanog poda

Ojačanje

Često je prvi sloj armature postavljen na vrhu izolacije. U ovom slučaju, pričvršćivanje će se vršiti pomoću najlonskih puffova. Odvojeni dijelovi mreže su povezani žicama za pletenje. Veličina mreže armaturne mreže zavisi od koraka koji izaberete. Mrežica treba da ima O5 mm. Pored toga, na vrhu cevi postavljen je i armaturni sloj. Ovo se objašnjava činjenicom da mreža koja leži ispod neće imati nikakav efekat.

Ispitivanje pritiska

Stezanjem se podrazumeva proces koji vam omogućava da se uverite da su sve montažne veze čvrste i da cevi nemaju kvarove. Ovaj postupak se izvodi neposredno pre nanošenja košuljice.

Kruženje se može izvršiti na dva načina:

  1. Voda
  2. Iz vazduha.

Ispitivanje pritiska водой

Svi krugovi moraju biti potpuno odvijeni i povezani sa kolektora. Sistem se napaja električnom energijom, pritisak se stvara do 2,8 atm., Najmanje 2 atm. U tom slučaju, rashladna tečnost mora prvo da se spusti do jedinice za miješanje.

Dalji proces izgleda ovako:

  • Na povratnoj cevi su sve kapice zatvorene, često su plave.
  • Nakon otvaranja dovodnog ventila.
  • U procesu punjenja cevi vodom, može se primetiti šištanje zvuka, to je vazduh koji izlazi preko ventila Mayevsky ili automatskog ventila.
  • Sada se otvara dodir na liniji povratka. Dakle, moguće je iscrtati vazduh kroz odvodni ventil na povratnom kolektoru.
  • Ispunjeni krug se zatvara na liniji povratka, a sledeći se otvara.
  • Na kraju, ventil ispred dovodnog kolektora se zatvara i otvara ventil ispred povratnog kolektora.

Nakon što sistem napuni vodom i deflacionira vazduh, neophodno je ispitati strukturu za detekciju curenja.

Testiranje vazdušnog pritiska

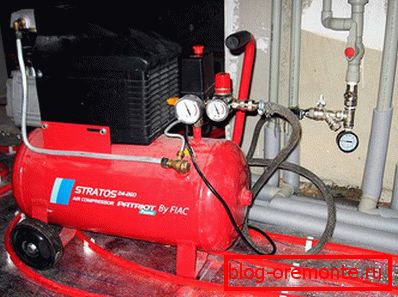

Tokom procesa pritiska zagrejanog poda sa vazduhom, automatski se odzračuje i utikač se uvija na svoje mjesto. Da biste radili, biće vam potreban kompresor ili automatska pumpa sa manometrom. Pritisak pri testiranju pritiska sa vazduhom trebalo bi da bude tri puta veći od radnika. Dakle, stvoriti zračni pritisak do 5 atm.

Takav pritisak treba stvoriti samo u sistemu podnog grejanja, a ne na autoputu koji povezuje kotao i kolektor. To se objašnjava činjenicom da su neki kotlovi dizajnirani samo za pritiske do 3 atm. Prema tome, ovo područje se kasnije proverava zasebno.

Dakle, kada se vazduh pumpa u sistem do 4 atm., Ostavite slavine zatvorene za jedan dan. Pritisak ne bi trebao pasti. Iako će biti minimalno odstupanje, pošto će pumpa kompresora malo zagrejati vazduh koji će se kasnije ohladiti. Da biste bili sigurni da su svi zglobovi čvrsti, možete koristiti sapunsku vodu.

Zatezanje

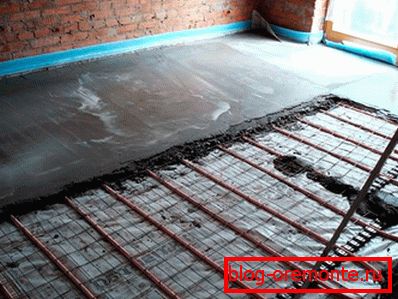

Kada je u pitanju završna košuljica, važno je pružiti neke važne konvencije:

  1. Voda se ne sme odvoditi iz sistema, već se držati na unapred određenom pritisku od 1,5 atm.
  2. Uključivanje grejanja je zabranjeno.
  3. Napravite temperaturne šavove.

Temperaturni spoj potpuno eliminiše mogućnost pucanja košuljice. Pošto se temperaturi šava koristi traka za dampere. Površina sobe se može podeliti sa 20 m2 (ovo je neophodno ako površina jedne sobe značajno premaši ovu cifru). Cev, u području gde prolazi kroz temperaturu šavova, obavezno ojačati taloženje.

Za punjenje košuljice preporučujemo da koristite specijalne aditive koji će poboljšati tehničke karakteristike košuljice. Pored toga, betonu se dodaje plastifikator koji sprečava pucanje košuljice kada se ohladi / zagreva.

Sastav betona:

  • Beton i projekcije - 1: 6.
  • Beton, pesak i ruševina - 1: 4: 3,5.

Plastifikator i drugi aditivi se sipaju tokom mešanja betonske mase. Procenat se određuje na osnovu uputstva proizvođača na etiketi.

Za stanovanje, dovoljna je debljina 50 mm završne košuljice, u fabričkim prostorijama do 100 mm. Važno je uzeti u obzir slijedeću posudu - akumulaciju toplote. Što je tanji estrih, to će manje vremena zadržati toplotu. Ako je previše gusto, potrebno je više toplote da se zagreje. Prema tome, optimalna debljina košuljice je 70-80 mm.

Перед самой заливкой убедитесь, что в системе теплого пола есть давление 1,5–2 атм. Включать обогрев в процессе затвердевания бетона zabranjeno.

Proces izrade estriha za svetionike je sledeći:

  1. Izloženo je na nivou metalnih svetionika.
  2. Svjetionici nisu instalirani na cijevima. Možete postaviti debelo rešenje u obliku munja, na kojem se instaliraju svetionici.
  3. Glatko pravilo betona. Važno je osigurati da su mehurići vazduha potpuno izvan tela košuljice.
  4. Sutradan, kada beton još nije zaplenjen, neophodno je ukloniti svjetionike, očistiti ova mjesta i popuniti ih malterom.

Video: Napunite košuljicu

Puštanje u rad

Upisati radnu temperaturu treba postepeno. Prvo, podesite temperaturu na 25 ° C. Posle svakog dana, podignite je na 5 ° C. Ako se antifriz koristi kao tečnost za hlađenje, povećanje se vrši na 5 ° C, a ako je voda, odmah odmah na 10 ° C. Ovo je važan zahtev, pošto je moguće izbjeći iznenadne i neujednačene pregrijavanja, zbog čega je košuljica pukotina.

Dakle, puštanje u rad se vrši na sledeći način:

  • Uverite se da su svi slavini na kolektoru otvoreni i da rashladna tečnost cirkuliše kroz sve krugove.
  • Miksni ventil termalne glave postavljen je na minimalnu temperaturu.
  • Cirkulaciona pumpa se uključuje kada je kotao isključen, jer će se pumpa na bojleru miješati.
  • S vremena na vreme biće neophodno krvariti akumulirani vazduh.
  • Koristeći merače protoka proverite kruženje tečnosti za hlađenje kroz sve krugove.
  • Onda možete uključiti grejanje.

Video: sistem punjenja

Cijene za podno grijanje vode

Troškovi rada, u zavisnosti od vašeg mesta prebivališta, mogu se malo razlikovati. U prosjeku su cijene istinite. Cijene mogu pogledati u donjoj tabeli:

Ime

Prosečan trošak po m2

Ugradnja grejnog poda без подготовительных и бетонных работ

400 p.

Sakupljač kolektora

1000-2500 g.

Sakrivena lokacija kolektora

2000

Hvataljka

60 r.

Ugradnja trake za prigušivanje

60 r.

Postavljanje hidroizolacije

60 r.

Sistem za testiranje pritiska

20 str.

Postavljanje montažne rešetke

150 r.

Dodajte komentar
