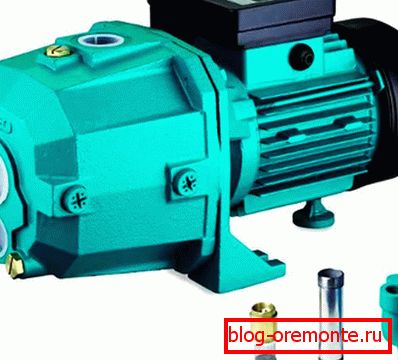

Pumpa za povećanje pritiska vode

Ako ste umorni od slabog pritiska vode u slavinu i želite da rešite ovaj problem, odmah možete predložiti instaliranje pumpe da biste povećali pritisak vode. Može se reći da je ovo najjednostavnije rešenje, ali to nije moguće u svim slučajevima. Na primjer, šta učiniti ako se u vašem gradu ili mikroregiji voda isključuje po planu? Pumpa ne rešava u potpunosti problem oskudnosti vode. U ovom slučaju postoji potreba za stvaranjem dodatnog izvora vode. Ili, barem, onda biste trebali nabaviti opremu za podrsku manje vode.

Ako ste odlučili sve i u vašem slučaju instalacija pumpe je idealno rješenje, onda je važno upoznati sa svim suptilnostima odabira ovog uređaja. Međutim, prije svega, neophodno je riješiti uzroke niskog pritiska. Iako je glavni fokus ovog članka izbor pumpe, mi ćemo sveobuhvatno i široko razmotriti ovo pitanje s vama. Naročito ćemo ispitati koji bi optimalni pritisak trebalo da bude u slavini za normalan rad kućnih aparata (mašina za veš, mašina za pranje posuđa), jednostavnost upotrebe sanitarnih uređaja i još mnogo toga.

Pritisak vode - šta bi trebalo da bude

Uopšteno, pritisak se meri u atmosferama ili šipkama. Dakle, 1 bar je jednako 0,99 atmosfere. Ako se radi o stanovima u višespratnim privatnim kućama, onda postoje norme koje regulišu nivo pritiska na ulazima u kuću i ulaz u svaki stan. Ovi propisi su opisani u SNIP 2.04.02-84 i SNIP 2.04.01-85.

Tabela prikazuje pritisak u različitim oblastima, kao iu stanu i kući:

Mjerne lokacije

Indikatori pritiska i kalkulacije

Ulaz u jednu privatnu kuću

Nivo pritiska treba da bude oko 1 atm.

Ulaz u privatnu zgradu visokog stepena

Ako kuća ima 2 sprata, onda je potrebno povećati pritisak za 0,5 atm, za ukupno 1,5 atm. Toliko se dodaje svakom sledećem spratu.

Za kuću na 9 spratova

Na ulazu u kuću treba pritisak od 4,6 atm.

Za svaki pojedinačni apartman

Pritisak vode je u regiji od 0.3-6 atm. Ovo je za hladnu vodu i za toplu do 4,5 atm. Međutim, u stvarnosti, ne postoji veliki pritisak, jer voda prolazi kroz složen sistem cevovoda.

Za mikser

0,2 atm je dovoljno.

Za slavinu u kupatilu i tuš kabinu

Neophodno je 0,3 atm.

Za WC cisterne

Pritisak vode treba da bude 0,2 atm.

Za kućne vodove i zadovoljavanje dnevnih potreba, dovoljno je 2 atm tlakom. Međutim, postoje izuzeci. Za tuš kabinu sa hidromasažnom funkcijom, kao i za kupatilo sa jacuzzijem, potreban je pritisak do 4 atm.

Neki veruju da je veći pritisak u sistemu, to je bolje. Ali tu je i obrnuta strana medalje. Ako je pritisak previsok, na primer, od 6,5 atm ili više, fitingi na cevima i drugim priključcima možda neće moći da izdrže. Slavine, slavine i druga oprema za vodovod se takođe mogu srušiti.

Kako odrediti pritisak vode

Uzimajući u obzir gore navedene podatke, važno je da se utvrdi pritisak vode kod kuće. Ovaj zadatak je pojednostavljen ako u stanu već postoji mjerna oprema na ulazu u vodovodni sistem - manometar, kao što vidite na fotografiji:

Međutim, kako pokazuje praksa, rijetko ko ima takvu opremu. Iz tog razloga, u ovom odeljku, nudimo vam nekoliko načina za određivanje nivoa pritiska vode.

Stacionarni merač - optimalno rešenje

Ako instalirate ili menjate cevovode, onda možete postaviti stacionarni manometar kako biste izmerili pritisak vode u sistemu. U ovom slučaju nećete morati da koristite improvizovana sredstva.

Idealno je postaviti manometar blizu svakog vodovodnog uređaja. Međutim, sa estetskog stanovišta, ovo je očigledan nedostatak. Plus, ovo je prilično skupo zadovoljstvo.

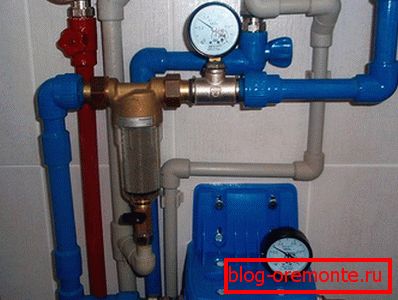

Ako pratite praksu, merač pritiska instalira se odmah na ulazu u stan. U isto vrijeme na šalteru. Zašto? Vrlo je jednostavno: filter, kontrolni ventil i sam metar već srušavaju pritisak. Zbog toga, ako ste zainteresovani za indikator direktno na ulazu, manometar je instaliran na ovaj način.

Ali ne zaboravite, na sve potrošače pritisak će biti drugačiji, jer pada, prolazeći kroz mnoge barijere u cjevovodu. Sledeći elementi najviše utiču na smanjenje pritiska vode:

  • mesta sa promenom prečnika cevi;
  • ugradnja regulacionih i zaustavljačkih ventila;
  • filteri;
  • tees;
  • okreće;
  • creva (na WC školjku, u tuš kabini, itd.).

S obzirom na sve to, indikator pritiska vode na ulazu u stan i na izlazu od određenog potrošača biće drugačiji. Ako uopće nemate instaliran merač pritiska, u nastavku ćemo vam obezbediti 2 metoda merenja za koje je potreban prenosni manometar i crevo.

Video: stacionarni manometar

Manometar u tuš kabini za testiranje

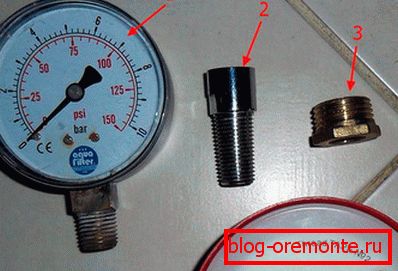

Jedan od najjednostavijih metoda za merenje pritiska je postavljanje manometra umesto glave za tuširanje. Da biste to uradili, potrebno je da pripremite sledeće:

  • proširenje navoja;
  • manometar za vodu do 6 atm;
  • adapter na nit?
  • fum-traka.

Svi ovi elementi međusobno treba povezati. Da biste to uradili, pričvrstite metalni pokazivač na merač i nakon prelaska na? nit. Da zapečaćete nit, nužno koristite fum-traku. Važno je napraviti čvrstu vezu, inače će tačna merenja propasti.

Nakon toga, odvucite zalivku u tuš kabini i umesto toga ugradite našu konstrukciju pomoću manometra. Važno je paziti da ne izgubite zaptivnu gumu u orahu ispod podloge za zalivanje, izgleda ovako:

Sada možete otvoriti slavinu i izmeriti pritisak vode. Istovremeno je važno obaviti jednu operaciju: da bi se izbegao vazduh pod tušem, nekoliko puta zamenite dovod vode sa tuša na slavinu. Vazduh će izaći i moći ćete saznati pritisak.

Ali ovde ne bi trebalo da žuriš na zaključke. Činjenica je da voda ulazi u tuš kabinu kroz složen sistem cevovoda. Štaviše, poznato je da se više pretvara voda prolazi i razređuje cev (prečnik creva je mnogo manji od prečnika ulazne cevi do stana), što je jači pritisak pada. Zbog toga ćete na taj način saznati samo indikator pritiska na ovom sanitarnom uređaju. Ako se takva operacija izvrši, na primer, blizu mašine za pranje veša, indikator će se malo razlikovati, jer je prečnik creva veći od tlaka.

Ovaj metod je zgodan jer možete utvrditi da li postoji blokada u cevi. Na primjer, primećujete da je pritisak vode u kupatilu dobar, a kuhinja je relativno mala. Postavljanjem manometra i upoređivanjem indikatora, lako možete utvrditi na kom delu cevovoda postoji blokada.

Odmah pre nego što isključite glavu za tuširanje iz creva ili demontirate još jedan vodovod, ne zaboravite isključiti vodu. Inače, ne možete izbjeći poplave.

Video: kućni manometar

Korišćenje creva za izračunavanje pritiska

Ako nisu tačne, može se napraviti približna merenja pritiska pomoću konvencionalnog creva dužine 2 metra. Ova metoda se uglavnom koristi samo za merenje pritiska na izlazu iz slavine.

Važan uslov je upotreba providnog creva. Ovo će vam omogućiti da napravite neophodna merenja.

Proces merenja je sledeći:

Faze rada

Sekvenca akcija

Faza # 1

U prvoj fazi je neophodno postaviti crevo na jedan kraj creva. Prečnik creva mora biti takav da se lako može staviti na gumač miksera.

Faza 2

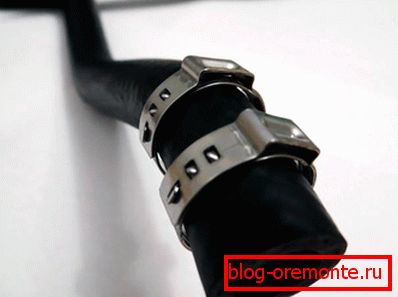

Sada morate da brinete o pouzdanom zaptivanju. Da biste to uradili, postavljanje creva se može pričvrstiti pomoću metalne stezaljke.

Faza 3

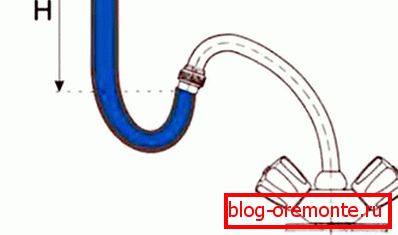

Nakon toga, crevo se podiže do vertikalnog položaja. Vrh mora biti priključen plutom.

Faza 4

Sada možete otvoriti vodu, potpuno odvrtati slavinu. Nakon kratkog vremena, voda u crevu će se zaustaviti na određenom nivou.

Faza 5

Dalje se izrađuju neki proračuni. Pre svega, dužina creva se određuje od nivoa nule do plute (ovo je mesto koje je na istom nivou kao i odliv vode iz gandera), pogledajte dijagram:

Izmerena je i dužina creva od utikača do nivoa vode u crevu.

Imajući sva merenja, trebate izvršiti neke proračune koristeći formulu:

P = Rat? H0 H1

U ovoj formuli:

  • P - pritisak u cevovodu na izlazu ventila, meren u atmosferi;
  • Rat - pritisak u crevu do otvora ventila, meren u atmosferama;
  • H0 je dužina creva pre nego što test počinje sa nule;
  • H1 - dužine creva između cijevi i utvrđenog nivoa vode.

Ali zapamtite da će takve kalkulacije biti blizu stvarnosti, tačnije, možete meriti pritisak koristeći gore opisane metode.

Uzroci niskog pritiska vode u vodosnabdevanju

Prije preduzimanja bilo kakvih akcija, važno je utvrditi uzrok niskog pritiska. U nekim slučajevima kupovina i ugradnja pumpne opreme neće u potpunosti riješiti problem. Razlozi mogu biti različiti:

  • curenje vode na plovni put;
  • prerastanje unutrašnjeg prečnika cevi;
  • filter za vodu zamašen;
  • pokvarena slavina ili drugi zaporni ventili.

Često razlog za niski pritisak je loša usluga za dobavljača vode. Na primjer, pomoćni programi mogu namjerno isključiti rad jedne ili više pumpi kako bi se uštedeli. Kao rezultat, potrošač dobija vodu, međutim, pritisak ostavlja mnogo željenog.

Važno je napomenuti da je, prema odredbama SNIPA br. 2.04.02 iz 1984. godine, kao i Državna dekret br. 307 iz 2006. godine, minimalni pritisak pritiska vode za jednosatnu kuću je 1 atm. Ako kuća ima 2 sprata, onda 2.4 atm.

Sada ćemo razmotriti nekoliko načina kako povećati pritisak vode, a također detaljno razmotriti mogućnost ugradnje pumpne opreme.

Video: uzroci niskog pritiska vode u gasovodu

Ovaj video vam govori da pritisak vode može biti nizak zbog zamašenog aerator:

Ovde ćete saznati da se pritisak vode može ispustiti usled zatečenog filtera za grubo čišćenje:

A ovde je rečeno zašto može doći do slabog pritiska zbog povratnog ventila:

Kako povećati pritisak


S obzirom na to da je instalacija pumpe, to je apsolutna panacea za problem niskog pritiska, bilo bi apsurdno. Ova opcija je moguća samo u jednom slučaju - kada voda bez problema prolazi kroz gasovod. Sa stalnim zatvaranjem vode, ako govorimo o gradskom autoputu, praznina u praznom hodu može prouzrokovati da se probije. Ako nema vode, pumpa se jednostavno pregreva i motor opeče. Voda je prirodni hladnjak. Međutim, postoji izlaz - instalacija posebne automatizacije, na primjer:

  • rele za zaštitu od suvog rada;
  • senzor nivoa vode;
  • kontrola protoka vode.

Ova oprema je dizajnirana da isključi pumpu u odsustvu vode. Kao rezultat toga, pumpa će biti potpuno zaštićena od mogućih oštećenja.

Video: zaštitite pumpu od suvog rada

Ako živite u stanu, instaliranje pumpe za povećanje pritiska značajno narušava kvalitet vode u vašim susedima. Da bi se ovo sprečilo, neke mere se mogu preduzeti. Istovremeno, rešenja za stan i privatnu kuću treba da budu različita. Zašto? Sada se uverite.

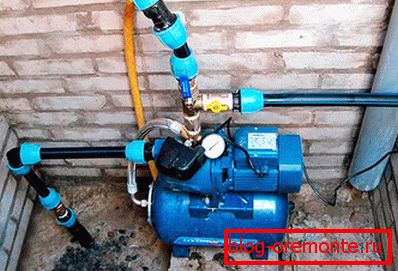

Nijansi ugradnje pumpne stanice

U ovom slučaju, obavezna komponenta je centrifugalna pumpa tipa samousisne. Ova oprema će omogućiti čak i pri nultom pritisku da podiže vodu od određene dubine do ulaza. Istovremeno će se obezbediti dovoljan pritisak vode.

Pored toga, takva stanica je opremljena prekidačem pritiska. Zbog ovoga, kada se pritisak u cjevovodu smanjuje, pumpa se automatski isključuje / uključuje. Pored toga, u rezervoaru će se stvoriti dovod vode pod dovoljnim pritiskom. Potrošeni su samo u slučajevima kada će biti odsutnosti na autoputu. Kao rezultat, ova instalacija obezbeđuje malu količinu vode i potreban pritisak. Ali ovaj metod je relevantan samo za privatne kuće.

Razmotrite ovaj primer: kao što znate, na gornjim spratovima kuće stanari najčešće doživljavaju problem nestašice vode. Ako počnu da ga rešavaju na gore pomenuti način, ubrzo će se cijela kuća, bar kod stanara, boriti za tok vode. Kao rezultat toga, ovo može rezultirati novčanim kaznama od komunalija za vas. Na kraju krajeva, zabranjena je instalacija pumpne opreme bez odgovarajućih dozvola. Plus, instaliranje pumpe će izazvati neuravnoteženost cele linije. Takođe imajte na umu da pumpe sa samousisavajućim materijalima imaju tehnička ograničenja. Oni mogu podići vodu do visine oko 8 metara. Dakle, ako živite na trećem spratu, radit će se sa istezanjem, a da ne spominjem spratove iznad.

Video: ugradnja i lansiranje pumpne stanice

Instaliranje rezervne vode - kako implementirati

Ovaj sistem je najefikasniji kada isključite vodu na vreme. Instalirani rezervoar je napunjen hladnom vodom. Sljedeći protok vode će se odvijati upravo iz njega. Opremljen je pumpom i drugom opremom. Na račun toga obezbeđen je dovoljan pritisak vode u svakoj kući ili stanu. Plus, problem isključivanja vode je rešen, imaćeš ga za sat vremena. Neće biti samo u slučaju da se električna energija isključi.

Instaliranje rezervne vode je lakše implementirati u privatnom domu. Stan je prilično problematičan da dodijeli prostor za instaliranje rezervnih kapaciteta. Osim ako nemate puno soba, a možete ih dodijeliti za takve potrebe ili živite na poslednjem spratu i kontejner može biti instaliran na tavanu. Ovakvo rešenje neće uzrokovati neravnotežu vode.

Da biste implementirali projekat, morate pronaći odgovarajući kapacitet. Najčešće se koristi za ovaj plastični rezervoar. Danas možete pronaći modele različitih pomeranja. Izbor zapremine rezervoara zavisiće od procenjene potrošnje vode u vašoj porodici. Za porodicu od 3-4 osobe dovoljno kapaciteta do 500 litara.

Video: rezervna voda u stanu

Postavite za instaliranje rezervoara

Za stanove, pogodno mjesto bi moglo biti balkon / lođa, spremište, kupatilo i druge prostorije u kojima će biti besplatan pristup. Ako živite na poslednjem ili preduslovnom podu, onda je logično razmotriti mogućnost instaliranja rezervoara na tavanu. Međutim, u ovom slučaju, kontejner mora biti pažljivo izolovan i zabrinut za sigurnosne mjere kako ne bi ukrao.

Ako je rezervni bubanj i oprema za pumpanje ugrađena u stan, onda je važno da pumpa bude bezvredna. U suprotnom, to će vas iznervirati i stvoriti nelagodnost vašim susedima.

Što se tiče privatne kuće, sve je mnogo lakše. Odabrano mjesto može biti podrum ili druga tehnička prostorija. Glavni uslov je da se zagreje.

Instalacija spremnika

Dakle, pored rezervoara za skladištenje, morate kupiti pumpu, poželjno nečujnu. U ovoj kategoriji možete naći opremu takve zaštitne znakove:

  • Grundfos MQ;
  • 'S;
  • Pedrollo 3 CPm i slično.

Takođe je neophodno instalirati automatizaciju, koja nužno uključuje i relej za zaštitu pumpe od suvog rada. Ovaj rele signal će uključiti / isključiti pumpu. Dakle, oprema za pumpanje će biti zaštićena od oštećenja.

Da bi se sprečilo uključivanje pumpe sa minimalnim protokom vode, sistem može biti opremljen hidrauličnim akumulatorom. Njegova zapremina će direktno uticati na učestalost pumpe za uključivanje / isključivanje.

Dakle, cela šema rezervnog spremnika za skladištenje će raditi po principu: čim se voda u slavinu ili mikseru uključi, pumpa se uključuje i daje dovoljan pritisak. Ako je kapacitet za skladištenje vode iscrpljen, relej šalje signal da isključi pumpu. Kao rezultat toga, rad celog sistema biće siguran i ekonomičan.

Video: karakteristike instalacije i montaže kapaciteta za skladištenje

Što se tiče cevi, neophodno je dovršiti sa plovkom. Čim se popunjava, plovak isključuje snabdevanje vodom. Sistem potpuno liči na princip rada crijeva za ispiranje na WC-u. Takođe je instaliran i grubi filter za vodu. Montira se na ulazu na autoput do kuće, kao i ispred pumpe. Zahvaljujući tome, nikakve veze neće prodreti u rezervoar, kao iu pumpu koja može oštetiti.

Možete instalirati dodatni sistem za filtriranje, ovo je opcionalno. Ali imajte na umu da će prisustvo filtera malo smanjiti pritisak.

Takođe, rezervni sistem za skladištenje vode opremljen je zatvorenim ventilom, kontrolnim ventilima, potrebnim priključcima i ostalim komponentama. Možete saznati više o povezivanju pogledajući šeme prikazane u članku.

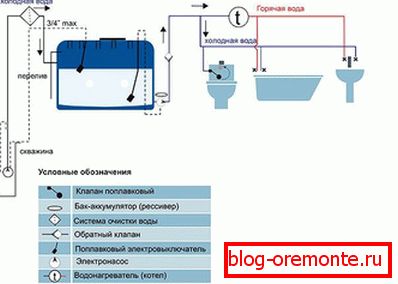

Krugovi: priključak rezervoara za rezervnu vodu

Stanica za pumpanje na cijelom postolju

Druga opcija koja vam omogućava povećanje pritiska vode u stanu je instalacija u podrumu moćne pumpne stanice, velikog rezervoara za skladištenje i hidroakumulatora. U ovom slučaju, neophodan pritisak se održava kroz stubove na stepeništu, a voda će biti oko sat vremena. Iako se ovo rešenje čini najbolje rešenjem, izuzetno je teško implementirati. Nisu svi vaši susedi pristali da proizvedu ovako veliki posao, zbog finansijskih razloga. A neki, poput starijih i dovoljno je pritisak vode u slavinu.

Princip funkcionisanja sigurnosnog releja suvi

Rele je dizajniran da kontroliše pritisak vode u sistemu. Ako pritisak pada ispod postavljene tačke, rele se aktivira i kolo za dovod je prekinuto. Pumpa je isključena i na taj način zaštićena od suvog rada. Jedan od glavnih elemenata releja - membrana. Direktno reaguje na kontaktnu grupu i pritisak. Ako se pritisak vode smanji, membrana pritisne na kontakt grupu, kao rezultat toga isključuje snagu.

Na osnovu fabričkih postavki, rele može reagovati na pritisak u opsegu od 0.1 do 0.6 atm. Prilikom ovog pritiska, rele se aktivira i sprečava da pumpa radi na suvom.

Video: relej suvog pogona

Relay i hydroaccumulator: je moguće kombinovati u jedan sistem

Ako koristite hidraulični akumulator u vašem sistemu, rele ne pruža pumpu sa 100% zaštitom od suvog rada. Ovo se objašnjava karakteristikama sistema. Rele se postavlja ispred akumulatora i prekidača pritiska. Obično postoji povratni ventil između zaštite i pumpe. Kao rezultat toga, membrana unutar releja je uvek pod pritiskom, koji kreira hidroakumulator.

Radi jasnoće, pogledajte sledeću situaciju: u akumulatoru postoji mala potrošnja vode, dok nema vode u rezervoaru / rezervoaru. Štaviše, niži prag pritiska obično se postavlja u regionu od 1,4-1,6 atm, membrana u releju ne radi, jer u stvari postoji pritisak u sistemu. Ovo će dovesti do toga da pumpa radi na suvom. Pumpa će se isključiti samo u dva slučaja: kada se voda napaja iz akumulatora ili kada se pumpa pali. Ako se to desi kada postoji sistem za dovod vode, onda nema opasnosti. Još jedna stvar kada se ovo desi u odsustvu vode. Na primjer, u noći rezervoar je ispražnjen, ruke propuštene, rezervoar napunjen vodom. U ovom slučaju, pumpa, naravno, uključuje, ali nema signala isključivanja. Ujutru će verovatno biti prekinuta pumpa.

S obzirom na to, ako je sistem opremljen hidrokumulatorom, poželjno je koristiti druge uređaje za zaštitu od suvog rada.

Video: zašto nam treba hidroakumulator, kako ga povezati i izračunati

Sa ovog videa možete saznati o ulozi hidroakumulatora:

Ova priča govori o principu delovanja akumulatora:

I sa ovog videa možete saznati kako izračunati kapacitet akumulatora:

Senzor nivoa vode - alternativa suvom releju

Takvi senzori se montiraju u rezervne rezervoare, kao iu slučaju bunara / bunara. U našem slučaju, razmotrite senzor plovka, iako je njegov analogni - elektronski.

Senzor plovila je dvostrukog tipa:

  1. Pri pražnjenju (ovaj senzor sprečava suvo rad pumpe).
  2. Prilikom punjenja (ovaj senzor sprečava prelivanje vode).

U našem slučaju, senzor za pražnjenje je samo prava opcija za potpuno eliminisanje suvog rada pumpe:

Načelo rada je jednostavno: ako postoji tečnost u kontejneru, senzor plovila je na vrhu, kada je nivo spušten, tako da se krug električne mreže isključi, senzor se spušta. Kao rezultat, pumpa će se potpuno isključiti. Neće se uključiti dok se nivo ne vrati na željenu vrednost, a senzor ponovo daje signal za uključivanje.

Da bi se pumpa sprečila u praznom hodu, plivajući kabl je spojen na prekid fazne žice.

Video: zaštita pumpe od plovka od suvog rada

Prekidač pritiska vode za upravljanje pumpom

Prekidač pritiska sastoji se od dva elementa: jedan hidraulički, drugi električni. U hidrauličnom dijelu postoji membrana. Pritisne na dve opruge (male i velike). Zbog toga se daje signal da uključite / isključite pumpu. Što se tiče električnog dela, ovdje je grupa kontakata koja zatvara / otvara električno kolo, za više detalja pogledajte dijagram:

Važno je napomenuti da je relej dostupan u dva tipa:

  • elektronski;
  • mehanički.

S obzirom na to da je mehanički relej jeftiniji, češće se koristi pri uređivanju sistema za snabdevanje vodom.

Dijagram povezivanja prekidača pritiska

Na osnovu svoje strukture, postaje jasno da se veza odvija u dve faze, prvo na električni deo, zatim na vodovod. Ovaj uređaj ne treba pomerati, iz tog razloga se njegova instalacija provodi trajno. Razmislite kako napraviti vezu sa električnom i vodom.

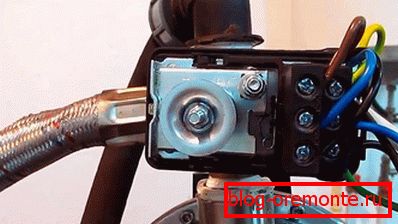

Povezujemo električni deo

Ovo nije neophodno, ali bolje je organizovati odvojenu električnu liniju za prekidač pritiska, tako da postoji veća vjerovatnoća da će trajati duže. Da bi se to uradilo, žica se napaja na razvodnu ploču i montira se pojedinačni RCD.

Pri povezivanju prekidača pritiska, neophodno je uzemljenje. Ovo se objašnjava činjenicom da ovaj uređaj kombinuje vodu i struju, što je već nesigurno.

Unutar releja ima 3 para kontakata, od kojih svaka ima svoju svrhu:

  1. Grounding
  2. Za povezivanje nultih i faznih žica sa kontrolne table.
  3. Za žice od pumpe.

Priključak se vrši prema šemi od proizvođača.

Povezujemo se sa vodom

Najlakši i najjeftiniji način povezivanja prekidača pritiska u sistem za vodosnabdevanje je instaliranje posebnog adaptera koji ima neophodne utičnice. U tu svrhu se koristi pet-pinska veza, pogledajte dijagram povezivanja:

Priključuje se na ovaj priključak: manometar, hidraulični akumulator, pumpa, izlaz u vodovodnu mrežu unutar kuće i sami prekidač pritiska. Zahvaljujući manometru, biće mnogo lakše nadgledati pritisak u sistemu i regulirati relej.

Ova shema povezivanja ima svoje prednosti. Voda će ući u kuću, zaobilazeći hidroakumulator. Prvo, voda će ući u slavine, a tek onda će se isprazniti rezervoar.

Video: priključak prekidača pritiska

Podešavanje releja

Proces podešavanja će se razmotriti na primjeru modela RDM-5 tlačnog prekidača:

U njemu se može izvršiti pojedinačno podešavanje pod ovim ili onim vodovodnim sistemom. Po pravilu, novi (fabrički) relej ima standardne postavke, ima minimalni prag od pritiska 1,5 atm, a maksimalni prag od 2,9 atm. Ako nije neophodno, ovi indikatori mogu biti nezavisno resetovani.

Kao što smo već rekli, rele ima dva izvora - mala i velika. Dakle, podešavanje se vrši pritiskom navrtki na opruge. Ako se orahovi otpuštaju, pritisak se pada, ako je zategnut, pritisak se povećava. Jedan krug orah je u proseku 0,6-0,8 atm. Iz tog razloga, nemojte ih puno pretvarati.

Klasifikacija pumpe для увеличения давления воды

Odlikuju se tehničke karakteristike prema kojima se razlikuju pumpe:

  • način rada;
  • princip hlađenja;
  • aplikacija.

Klasifikacija pumpe

Vrste uređaja

Do odredišta

Takve pumpe su podeljene u dva tipa:

  1. Universal. To su one koje se odnose na bilo koju vrstu vode.
  2. Isti tip. Ovo se odnosi na pumpe koje se mogu koristiti samo za toplu ili hladnu vodu.

Hlađenjem

Uređaji imaju različite sisteme hlađenja, posebno se razlikuju sljedeći tipovi:

  1. Vlažni rotor (podrazumijeva vodeno hlađenje). Hlađenje se postiže pumpanjem tečnosti. Rotor sa radnim kolom se nalazi u vodi.
  2. Suh rotor (podrazumijeva se vazdušno hlađenje). Hlađenje postiže lopatice ventilatora, koje su montirane na osovinu. Uz sve to, motor nema direktan kontakt sa vodom.

Prema načinu rada

Postoje dve vrste pumpi, ručne ili automatske:

  1. Priručnik. Rad pumpe je potpuno kontinualan. Ručno isključite / omogućite pumpu. Izuzetno je važno sprečiti pregrevanje motora.
  2. Automatski. U ovom slučaju pumpa je opremljena automatskim. Čim se ventil otvori, pumpa se aktivira, odnosno, kada se ventil zatvara, pumpa prestane da radi.

Pumpa i pumpna stanica: prednosti i mane

Pumpa i pumpna stanica imaju svoje karakteristike, koje su navedene u tabeli:

Tip pumpe

Prednosti

Nedostaci

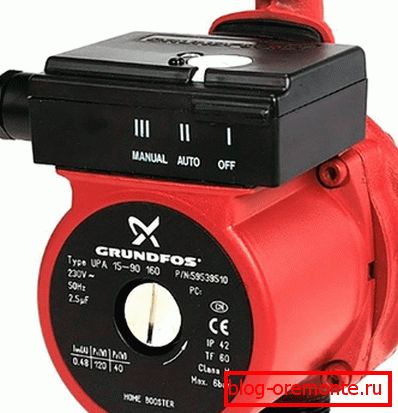

Pumpa za podizanje pritiska

Ovde možete primetiti malu veličinu koja vam omogućava da je instalirate u različitim prostorijama. Pumpa je lagana. Neki modeli su tihi. Ovo je posebno pogodno za stanove. Pumpa možete montirati direktno na vodu. Takva oprema ima relativno niske troškove.

Jedan od očiglednih nedostataka je što takve pumpe nisu u mogućnosti podići nivo pritiska za nekoliko reda veličine.

Crpna stanica

Jedna od razlika u takvoj stanici je u tome što je sposobna da obezbedi životni prostor potrebnim pritiskom. Njen rad se odvija u automatskom režimu, što znatno pojednostavljuje proces rada.

Međutim, ima više nedostataka, međutim, relativno su. Pumping stanice su teže instalirati. Takođe ima veliku veličinu, što ograničava njegovu upotrebu. Prilikom rada proizvede znatnu buku, što je neprihvatljivo za stanove u visokogradnji. S obzirom na to, za instaliranje stanice bolje je dodijeliti zasebnu sobu. Između ostalog, ona ima visoku cenu.

Pumpna stanica: princip rada

Što se tiče pumpne stanice za povećanje pritiska, za njenu implementaciju potrebno je mnogo napora. Međutim, rezultat povećanja pritiska vode u cjevovodu će biti impresivan. Dakle, za njegovu primenu potrebna je dodatna oprema:

  • rele za kontrolu sistema;
  • centrifugalna pumpa;
  • hidroakumulator.

Prilikom korišćenja potrošač koristi vodu koja se akumulira u hidroakumulatoru. Njegova upotreba u potpunosti eliminiše mogućnost povećanja pritiska. Moći ćete da koristite vodu čak i ako je dovod vode zaustavljen. Rad pumpne stanice reguliše se relejem. Ako se pritisak pali, pumpa se isključuje.

Vrste pumpnih stanica

Sve pumpe stanice su podeljene u 2 vrste:

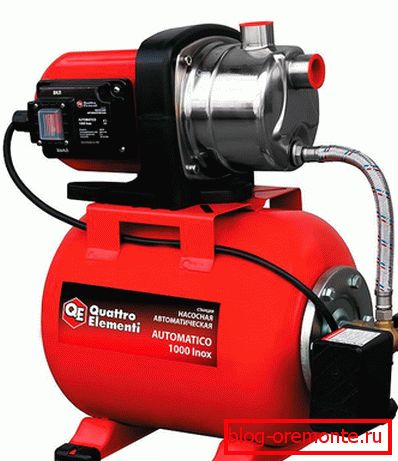

  • ejektor sa daljinskim ili ugrađenim ejektorom;
  • bez ejektora.

Što se tiče ejektora, opremljeni su jet-centrifugalnom pumpom (samousisavajuća). Modeli sa ugrađenim ejektorom su manje osetljivi na prisustvo vazduha u sistemu i obezbeđuju visok pritisak vode. Minus - nemogućnost podizanja vode od velike dubine i snažne buke tokom rada.

Da biste podigli vodu sa dubine od 20 metara ili više, potrebna vam je stanica sa prenosivim ejektorom. Ova pumpna stanica se može postaviti na udaljenom rastojanju od bunara do 40 m. Ako govorimo o nedostacima, to je velika osjetljivost na prljavu vodu i prisustvo vazduha u sistemu.

Što se tiče pumpi bez ejektora, poseban višestepeni dizajn se koristi za snabdevanje vodom. Njen rad je praktično tih. Ova pumpa troši manje snage. Međutim, dubina apsorpcije nije veća od 9 metara.

Stanice za pumpanje su podeljene prema vrsti upotrebljenog rezervoara:

  • Kumulativno. Rezervoar se montira odvojeno od stanice, postavljen ispod plafona, ugrađen u potkrovlje i slično. Takav pogon praktično se ne koristi danas, jer je teško, predstavlja rizik od poplave i ne pruža dovoljan pritisak.
  • Dijafragmski rezervoar. Kapacitet se montira u podrumu, pošto nivo vode reguliše baterija. Rezervoar je mali. Najčešće se koristi za plitke bunare.

Pored toga, pumpne stanice su podeljene sa vodenim izvorima:

  • Duboko. Prisustvo pouzdanog slučaja. Uređaj se može u potpunosti uroniti u vodu.
  • Potopljen. Ejektor se nalazi na vrhu, a crevo se spušta u vodu. Međutim, ova pumpa se može koristiti kada se voda nalazi dublje od 9 metara.

Šta tražiti prilikom izbora uređaja

Ako ste već kupili pumpu da povećate pritisak, onda je važno obratiti pažnju na nekoliko važnih parametara:

  • presek prečnika cevi;
  • maksimalna snaga i pritisak;
  • performance;
  • koji nivo buke se proizvodi tokom rada;
  • za koje se vodovodni sistemi mogu koristiti topla / hladna voda;

Obavezno uzmite u obzir činjenicu da je pumpa koju ste kupili u prosjeku sposobna povećati pritisak vode do 4 atmosfere i do 40%. Prema tome, njihova upotreba je moguća pod uslovima stalnog pritiska vode u cevovodu od 1,5 atm.

Između ostalog, trebalo bi da odredite kvalitet vašeg ožičenja. Često nova instalirana pumpa nije u mogućnosti da isporuči potreban pritisak zbog niskog napona. Stoga, možda će biti potrebno voditi pojedinačnu liniju.

Važne tehničke specifikacije

U donjoj tabeli navedene su neke tehničke specifikacije na koje sigurno treba obratiti pažnju prilikom izbora pumpe:

Karakteristike

Opis parametara

Maksimalna glava

Ovaj indikator ukazuje na maksimalno povećanje pritiska vode u sistemu. Izuzetno važna karakteristika, posebno ako imate kuću na dva sprata, a pumpa će biti instalirana u podrumu. Ako pogrešno odaberete, pumpa neće ispuniti svoju glavnu namenu.

Maksimalni feed

Ova karakteristika označava količinu vode koju pumpa može pumpati u određeno vreme. Mjerenja se mogu specificirati u sljedećim formatima:

  • u minutima i litrima (l / min);
  • u satima i kubnim metrima (m3/ sat)

Ali budite pažljivi ovde, jer obično pokazuje maksimalnu vrijednost. Za određivanje stvarnih parametara podijelite indikatore za dva.

Snaga (nominalna / maksimalna)

Merenje se vrši u vatima (W). Ovaj indikator pokazuje performanse motora koji pogoni radno kolo. Preferiraju najsnažniji modeli pumpi. To će garantovati visok pritisak.

Temperaturni uslovi

Pumpa za podizanje pritiska može se koristiti samo za toplu ili hladnu vodu. Dakle, obratite pažnju na oznaku, koja se označava stepenima.

Booster pumpe modeli

Sada razmotrite modele i karakteristike različitih pumpi za vodu koje se mogu koristiti za povećanje pritiska. Vrijedno je napomenuti da se cene u svakom odvojenom regionu naše zemlje mogu malo razlikovati:

Model

Karakteristike

Ovo je vorteks pumpa koja se može instalirati u stanu višespratne zgrade. Ima sledeće tehničke parametre:

  • težina - 2,24 kg;
  • produktivnost - 8 l / min;
  • snaga - 0.09 kW;
  • radni pritisak - 6 bar;
  • maksimalni izlazni pritisak 0,3 bar;
  • automatski rad;
  • hlađenje se izvodi na principu suvog rotoka.

Koristi se za ugradnju u privatnu kuću:

  • težina - 2,8 kg;
  • produktivnost - 10 l / min;
  • snaga - 0.09 kW;
  • automatski rad;
  • princip hlađenja - vlažni rotor.

Često se koristi za ugradnju u privatnu kuću radi povećanja pritiska vode i za normalno funkcionisanje vodovoda:

  • težina - 3,3 kg;
  • produktivnost - 14 l / min;
  • snaga je 0,12 kW;
  • automatski rad;
  • princip hlađenja - suv rotor.

Može se ugraditi i u privatnu kuću iu stanu:

  • težina - 2,7 kg;
  • snaga - 0,1 kW;
  • automatski rad;
  • princip hlađenja - vlažni rotor.

  • snaga - 118 W;
  • maksimalna visina - 8 m;
  • potrošnja - 1,5 m3/ čak;

  • snaga - 90 W;
  • maksimalna visina - 9,5 m;
  • maksimalni protok - 2,1 m3/ čak;

  • snaga - 120 W;
  • maksimalna visina - 9 m;
  • максимальный potrošnja - 1,5 m3/ čak;

Ovaj tip pumpe može raditi u različitim režimima:

  • bez zaštite na suvoj strani;
  • sa automatikom;
  • kada voda ulazi u pumpu se ne uključuje.

Video: karakteristike buoster pumpi

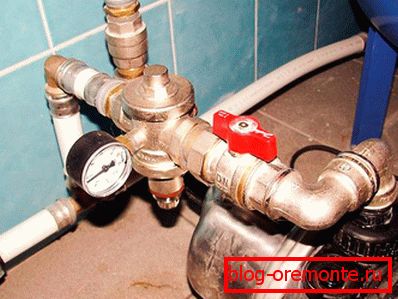

Samostalna instalacija nadpritiska pumpa

Tehnologija montiranja pumpe za povećanje pritiska praktično se ne razlikuje od instalacije konvencionalne cirkulacione pumpe. Proces rada sastoji se od nekoliko uzastopnih faza:

  1. Izbor odgovarajuće lokacije za pumpu i akumulator.
  2. Ugradnja hidroakumulatora.
  3. Ugradnja cevi za priključak.
  4. Pumpa za pričvršćivanje.
  5. Obujmica i akumulator.

Takav set pumpe zapravo podseća na konvencionalnu pumpnu stanicu.

Dakle, posao se odvija u ovom redosledu:

  • Prvo, popravite pumpu za domaćinstvo na odabranoj lokaciji, neke modele pumpe treba montirati samo horizontalno, pa obavezno uzmite u obzir ovaj parametar.
  • Устанавливаете hidroakumulator.
  • S obzirom na to da je pumpa montirana na dovod vode, odmah se po ulasku u kuću ugradi kontrolni ventil.
  • Već nakon što linija povezuje pumpu kako bi povećala pritisak.
  • Zatim se priključak povezuje, a kontrolni ventil se montira u pravcu od pumpe.
  • Preostali 3 izlaza na prečniku će biti usmereni na hidraulični akumulator, relej za kontrolu pumpe i prema izvorima vode.
  • Sve električne veze moraju biti što čvrste.
  • Ovaj sistem može biti opremljen stacionarnim manometrom za merenje pritiska vode u sistemu.
  • Pojedinačni RCD je instaliran na kontrolnom sistemu (relej).

Princip ove veze baziran je na sledećem dijagramu:

Važno je uzeti u obzir neke od nijansi ako radite u privatnom stanu. Na ulazu mora biti instalirana dizalica. Neposredno prije započinjanja rada treba ga blokirati. Prilikom instalacije pumpe za podizanje vazduha ne mešajte pravac strelica, koji treba usmeriti dalje od izvora.

Sve veze moraju biti što je moguće čvrste, kako bi se izbjeglo curenje vode i pritiska. Stoga pažljivo spakujte svaki spoj. Drugi detalji o radovima na uređivanju mogu se naći u predloženom video zapisu za ovaj članak. Naučićete kako samostalno instalirati pumpu sa automatikom.

Dakle, razmotrili smo sa vama pitanje povećanja pritiska u sistemu vodosnabdevanja sa različitih strana. Naravno, ne mogu se opisati sve situacije. Ako imate drugog iskustva u ovoj oblasti ili ste se setili drugih nijansi rada, obavezno napišite komentare na ovaj članak.

Video: funkcije ugradnje pumpe za povećanje pritiska

Dodajte komentar
