Sistem prirodnog cirkulacionog grijanja

Uprkos činjenici da su napredne tehnologije za grejanje prostora sada uobičajene, sistem grejanja sa prirodnom cirkulacijom je u velikoj meri potreban. Ovo je prvenstveno zbog činjenice da je lako instalirati, a ako uzmete u obzir i nestabilnost obezbeđivanja električne energije privatnom sektoru, postaje jasna popularnost ovakvog autonomnog sistema grejanja.

Kako to funkcioniše

Odmah treba reći da zahvaljujući posebnom uređaju sistem radi bez prisilnog cirkulacije rashladne tečnosti. Kretanje vode u cevima dolazi zbog činjenice da kada se ohladi, gustina vode se povećava, a ona se spušta do kotla kroz cevi instalirane na nagibu, gurajući iz njega zagrejanu vodu.

Iako prirodni cirkulacioni sistem grejanja može raditi bez pumpe, bolje je ugraditi. Kada se pumpa uključi, rashladna tečnost teče brže kroz cijevi, stoga se prostor brže zagrijava.

Kada napuštate kotao, voda ulazi u ubrzavajući kolektor, dostiže ga do gornje tačke, a kroz cevi instalirane na nagibu iz kotla, dok hlađenje, nastavlja svoj put u krug.

Nedostaci i prednosti

Prvo, hajde da pričamo o nedostacima. Takav pristup će pomoći da se utvrdi da li će vam takav sistem grejanja odgovarati.

  • Ako u sistemu nema pumpe, onda morate čekati dosta vremena dok voda ne dođe do baterija i prođe preko njih.
  • Neujednačeno zagrijavanje radijatora. To je zbog istog nijanse - topla voda odozgo i hladna odozdo.
  • Instalaciju vrše skuplje cijevi velikog prečnika.
  • Potrebno je ugraditi otvoreni ekspanzioni rezervoar, zbog čega voda isparava i periodično treba dodati u sistem. Instaliranje zatvorenog ekspanzionog rezervoara može smanjiti performanse sistema.
  • Dizajn sobe nedostaje.
  • Nemojte narušavati nagib cijevi, čak i ako morate zaobići vrata.
  • Sistem bi trebao biti što manje moguće.
  • Prilikom planiranja sistema grejanja bez pumpe, potrebno je pravilno odrediti nivo baterija, ekspanzionog rezervoara i kotla koji treba ugraditi u najnižu tačku.

Prednosti

  • Electrodependence Čak i ako je pumpa instalirana, kada postoji prekid napajanja (ili kada pumpa ne uspije), sistem grejanja nastavlja raditi.
  • Instalacija и дальнейшее обслуживание не требует особых навыков.
  • Tihi rad.

Vrste sistema

Kao što je već pomenuto, u sistemu grejanja za gravitaciju ne bi trebalo da postoje razlike u visini, inače jednostavno neće raditi. Iz tog razloga mogu se napraviti nekoliko kontura.

Jedno kolo

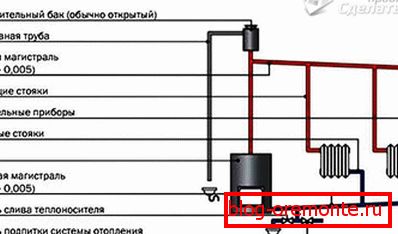

Sve je ovde jasno - jedna cev odlazi iz kotla, a druga ide na njega, a baterije su povezane između njih. Prikazana šema će pomoći da se to otkrije.

Jednostruki sistem može biti jednodelan, samo u ovom slučaju potrebno je uzeti u obzir faktor da će svaka sledeća baterija u gravitacionom sistemu biti senzitivnije hladnija od prethodne.

Dvostruki krug

Sistemi sa dva kola mogu se razlikovati u pravcu kretanja rashladnog sredstva:

  1. Sa nadolazećim prometom.
  2. Sa prolaznim saobraćajem.

Izbor načina montiranja cevi, uzimajući u obzir pravac protoka tečnosti za hlađenje, uglavnom zavisi od toga gdje se vrata nalaze u prostoriji ili postoje druge nijanse zbog čega je nemoguća instalacija povratka na ovom mestu.

Bez obzira na izabrani sistem, ugao nagiba cevi se ne menja.

Kako izračunati snagu baterija i grejanje kotla

Nije neophodno govoriti o tačnim rezultatima, jer svaka kuća je individualna i može se razlikovati po mnogim parametrima, što se ne može uzeti u obzir u opštoj šemi, a nema potrebe. U idealnim uslovima se smatra da za grejanje 1 m2 dovoljno 60W radijatora. Sasvim je jasno da ukoliko kuća nije izolovana, u njega se postavljaju jednostavni drveni prozori, onda će biti potrebno instalirati snažnije baterije.

Kako ne bi kasnije trebalo da se bavite preradom, važno je čak iu fazi planiranja da saznate koja bi trebalo biti snaga baterije (ili baterija) koja će biti instalirana u određenoj prostoriji. Da biste to uradili, možete koristiti jedan od dva metoda.

Po zapremini

Mogu se dobiti tačniji podaci, s obzirom na volumen sobe. Mi uzimamo mjerenja i, nakon što smo dobili podatke o visini, širini i dužini prostora, pomnožimo ih zajedno i množimo rezultat za 40 vati. S obzirom na specifičnosti strukture, uvodimo korekcioni faktor. Za:

  • samostojeća privatna kuća sa neizolovanim potkrovljem - 1.5;
  • sobe sa izolacijskim zidovima - 1.1;
  • sobe sa neizoliranim zidovima - 1.3;

Važno je uzeti u obzir broj vrata i prozora.

  • Ako u prostoriji postoje ulazna vrata, onda se na rezultirajuću sliku mora dodati još 150-200 W.
  • Ako su prozori mali i energetski intenzivni, onda će svaki od njih zahtijevati još 70 vata.
  • Za velike ili neizolirane prozore, potrebno je dodati po 100 vati.

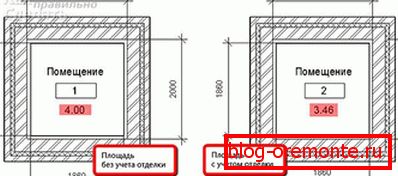

Područje

Izračunavanje broja baterija na podu se koristi prosječni indikator - 1 kW na 10 m2. Isti princip se koristi za izračunavanje snage grejnog kotla kupljenog za kuću.

Razmotrimo primer kako napraviti kalkulacije.

  • Postoji kuća sa unutrašnjim dimenzijama od 9 do 8 m. Širina širine pomnožimo i dobijemo površinu - 72 m2.
  • 72 m2 podeljen na 10 (1 kW na 10 m2), a dobijamo 7.2 - ovo je snaga kotla u kW.
  • Sada saznajemo da baterija može da primi 2-4 m.
  • Oblast se ispostavila 8 m2.
  • Koristeći iste proračune kao i za kotlove, dobijamo sliku 0,8 - snaga baterije u kW.

Sada ćemo napraviti amandmane na klimatske zone. Razmotrite koeficijente:

  1. U južnim regionima - 0,8-0,9.
  2. Za krajnji sever - 1,5-2.
  3. U zoni Srednjeg benda - 1.2-1.4.

U našem primeru je potreban kotao od 7,2 kW. Uzimajući u obzir koeficijent, izračunaćemo konačne podatke za srednji pojas:

  • 7,2?1,4=10,08.
  • Imajući u vidu da bi kotao morao imati rezervu snage, nabavljamo uređaj za grejanje kapaciteta 12-15 kW.
  • Na isti način, pristupamo izračunama snage baterije za sobu koja se koristi u primjeru: 0.8? 1.4 = 1.12 kW. Okupite i dobijete 1.2 kW.

Snaga baterije je označena u pasošu proizvoda. Ako niste sigurni u tačnost vaših proračuna, onda kupite moćniji radijator postavljanjem termostata na njega.

Instalacija

  • Kao što je već pomenuto, kotao mora biti instaliran na najnižoj tački.
  • Nijedna cev ne bi trebala biti ispod nivoa ulaza povratne cijevi na naš grijač. Zapostavljanje ovog zahteva će dovesti do značajnog pogoršanja sistema grejanja.
  • Na zidovima je označena lokacija cevi i radijatora.
  • Radijatori se montiraju - njihova pozicija se proverava nivoom zgrade.
  • Priključni kolektor se montira sa cevi za dovod kotla. Trebalo bi da bude cev velikog prečnika.

  • Na vrhu je otvoren otvoreni ekspanzioni rezervoar. Ako se nalazi na potkrovlju, onda plovilo i cevovod moraju biti temeljno izolovani.
  • Cijevi se montiraju sa nagibom od 1 cm po linearnom metru cijevi. Ako nije moguće pridržavati se ove norme, onda je moguće smanjiti pad na 0,5 cm, ali ne manje. Treba imati na umu da smanjenjem nagiba cevi smanjuje se efikasnost cijelog sistema grijanja.
  • Na pravom mestu je cevi koja se spajaju sa radijatorom. U metalnom cjevovodi, izlaz se može zavariti ili povezati preko cevi. Prilikom rada sa plastičnim cevima, potrebno je koristiti lajsne, spajkati ih, ne zaboraviti na slavine i termostatske uređaje (ukoliko je njihova instalacija omogućena).
  • U najnižoj tački sistema (obično blizu kotla) neophodno je instalirati slavinu sa slavinom - kroz to će voda biti sipana u sistem.

Prilikom planiranja proizvodnje gravitacionog sistema u dvospratnoj kući, potrebno je uzeti u obzir da se tečnost rashladne tečnosti vrši na drugom spratu, a zatim se spušta prema podu do radijatora instaliranih na prvom spratu.

Ostaje da se sistem popuni vodom, i proverava da li je propušteno, da zagreva prostoriju, a da ne brine o tome da mogu isključiti struju.

Video

Gledajte video o tome kako izračunati grejanje prirodnim cirkulacijama:

Ovaj video prikazuje primjer zagrijavanja prirodnim cirkulacijama:
