Dizajn krovnog pokrivača - uređaj i crteži

Teško je zamisliti kuću bez zidova, ali je jednostavno nemoguće zamisliti bez krova. Krov štiti unutrašnjost hladnoće, kiše i snega, zahvaljujući svojoj kući postaje atraktivan, završni izgled. Ni među najrazličitijim opcijama je krovni krov, trajni dizajn koji garantuje dug rad i sigurnost.

Dizajneri u punoj sili koriste sve mogućnosti krovnog krova, primjenjujući ga u projektima kuća s stambenim potkrovljem, uvalama, prozorima, balkonima. Moderni materijali za krovove omogućavaju harmoničnom uklapanju u bilo koji arhitektonski stil. Hip krov izgleda odlično na malom sjeničku, vrtnu kuću ili prezentivu vikendicu. I šta se sastoji i kako ga napraviti, ćemo u našem članku reći.

Izgled

Krovni krov se odnosi na četvorostruko, jer se formira artikulacijom četiri rampe. Za razliku od dvukhskatnyh sorti sa gables, on ih nema, na ovom mestu su kuke. Hip kosine, takođe zvane end grede, formiraju posebni elementi truss sistema - kosi nogu nogu i imaju triangularni oblik. Ostala dva kosina u obliku trapeza nazvana su prednja.

Zagrevanje krova krova

Krovni uređaj tipa kuka sastoji se od sledećih komponenti:

  1. Konj. Vrh krova kičme, linija koja povezuje frezere, čija je dužina nešto manja od ukupne dužine kuće.
  2. Kukovi. Dve trokutaste staze, zamenjujući fasade kuće. Oni počinju od kraja skejteta, i ispumpavaju naduvavanje na nivou mauerlat.
  3. Trapezni stingriji. Rampe, koje imaju oblik trapezoida, formiraju ih obični rafters.
  4. Navlake Dio krova, koji se proteže preko perimetra kuće, formira se izduženjem rafter nogu ili fila. Nadstrešnik krova kičme je izuzetno potreban, jer štiti površinu zidova od vlage, povećavajući njihov vijek trajanja.
  5. Rafter sistem. Sklop elemenata skeleta krova kičme, koji nosi težinu krovne pite, formiraju ugao nagiba nagiba.
  6. Krovni pokrivač. Materijal u obliku listova, rolni ili pojedinačnih modula, koji služe za vodonepropusnost krova, štite ga od kiše, snegom i hladom.

    Krovna pita Hedžnog krova

  7. Drain. Elementi drenažnog sistema prikupljaju i odvode višak vlage sa površine krova u kanalizacionu kanalizaciju. Odvod je unutrašnji i spoljni. Na krovu kuka obično se koristi druga opcija, koja se sastoji od lanca za dovod vode, oluke i drenažne cijevi.
  8. Snežne zamke. Bočne strane su postavljene na donjem delu krova da bi se zaštitili od klizanja snežnih masa sa nagiba nakon dužeg snega.

Dizajn krova kičme, odnosno njegovog truss sistema, sastoji se od takvog geometrijskog oblika kao trougao, sa najvećom krutošću i pouzdanošću.

Pluses of construction

Arhitekti i dizajneri aktivno koriste krov kreveta, jer imaju sledeće prednosti:

  • Nagnute kosine nagiba poboljšavaju aerodinamičke karakteristike krova, smanjujući efekat plovidbe. Stoga se može koristiti čak iu područjima sa izuzetno snažnim vetrovima.
  • Širok asortiman ugla kretanja omogućava vam da izaberete pravi izbor za klimatsku zonu izgradnje. Koriste se strme kosine gde je opterećenje snega visok, a količina padavina je visoka. Nežne kosine preporučuju se u vetrovitim područjima, gdje postoji vjerovatnoća da će krov srušiti prilično snažnim nagibima.
  • Krovni pokrivači omogućavaju korišćenje krovnog prostora kao stambenog prostora zbog dovoljno visokih plafona.
  • Povoljni, jeftini materijali čine cenu izgradnje pogodnim čak i za više od skromnog budžeta.
  • Dizajn krova na krovu je prilično jednostavan za montažu, stoga je pogodan za izgradnju sopstvenim rukama. Pored toga, čak i neiskusni izvođači mogu se nositi sa ovim radom, uz pomoć stručnog konsultanta.
  • Krovni hip-tip izgleda zaista elegantan i prijatan. Dakle, ne postoji bolja opcija za vikendice i tehničke gradske kuće.

Krov krova

Ljepljivi krovni krov

Konz

Uprkos gore navedenim prednostima, krov ovog tipa ima neke karakteristike koje se moraju razmotriti prije početka izgradnje:

  1. Odsustvo žlebova ne omogućava organizovanje vertikalnog osvetljenja, pošto nema mogućnosti instaliranja običnih prozora. Umesto toga, ugradite mansard, skuplje i teško instalirati.
  2. Povećanje uglova nagiba nagiba krova krova povećava potrošnju građevinskog materijala, što čini izgradnju skuplje.
  3. Složenost izgradnje truss sistema čini vas da se okrenete profesionalnim dizajnerskim firmama čije su usluge skupe.
  4. Dizajn, koji se sastoji od skupa elemenata, ima veliku težinu, koja se može održati samo čvrstom, kapitalnom osnovom, čiji je uređaj skup.

Kao što ste primetili, mana krova kičme se uglavnom odnosi na finansijsku stranu problema. Zbog toga je važno izraditi i procijeniti kako bi planirali i kontrolirali troškove.

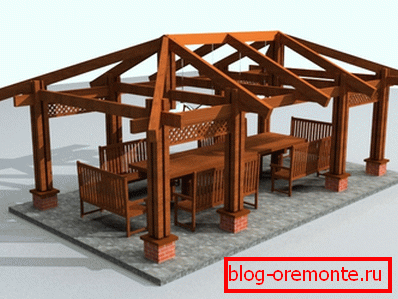

Projekat gazebo sa hiper krovom

Mansardni polu-kameni krov

Vrste krovova

Krov krova имеет множество вариаций, которые отличает внешний вид и внутреннее устройство:

  • Hip. Klasična, kanonička verzija krova, koja se sastoji od četiri staze - dva trapezna i dva trougla. Padine se završavaju na istom nivou, au gornjem dijelu nalaze se u grebenu. Najčešće se ovako prekrivaju prostorije pravougaonog oblika.

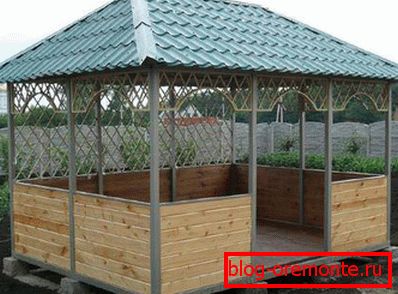

    Paviljon sa povučenim krovom

  • Gutter Dutch. Njeni uređaji se razlikuju od klasičnih skraćenih kosina kukova, koji ne u potpunosti zamenjuju žlebove, već ih smanjuju na trapezni oblik. Kukovi mogu biti vrlo maleni, gotovo ukrasni ili dovoljno veliki da ugradjuju spavaonicu koja izgleda veoma prikladna.

    Drobljen holandski krov

  • Dva polutvrdjena danska. Možete se raspravljati o tome kakav krov pripada dvuhskatnom ili hipu. Njegova "zest" je da kukovi ne počinju sa samog grebena, već ispod, ostavljajući mali ispod trokutnog podnožja, koji se koristi za vertikalno osvetljenje.

Dvodelni danski krov

Izračunavanje strukturnih elemenata

Pokrivači krova uređaja počinju sa proračunom i kreiranjem projekta. Na sreću, ovaj zadatak je olakšan računarima sa posebnim softverom koji samostalno vrši proračune i čak čini crtež. Program izračunava sledeće parametre:

  1. Ugao nagiba kosina nagiba krova. Na njegovu vrijednost utiču tri kriterijuma: opterećenje vjetra, količina padavina i odabrani krovovi. Prema normama gradnje klimatologije, teritorija naše zemlje podeljena je na 8 zona, različita je jačinu vjetra i obilje padavina. Koristeći posebne kartice, određuje se od kojih je i građevinskih mesta i koji je preporučen nagib nagiba. Za svaki krovni materijal postoje i ograničenja koja se moraju proveriti.

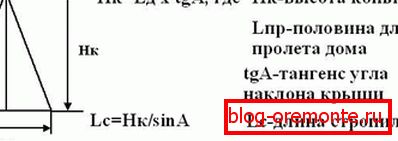

    Izračunavanje ugla nagiba

    Izračunavanje ugla nagiba

  2. Visina grebena. Izračunava se sekundarno, s obzirom da se vrednost nagiba koristi u proračunima. Krov u delu je predstavljen kao trougao, sa dva poznata ugla i baza jednaka dužine do širine kuće. Koristeći trigonometrijske formule, odredite na kojoj visini treba postaviti konja.
  3. Odjeljak elemenata sistema trusa. Debljina drvne građe koja se koristi za konstrukciju rama zavisi od opterećenja na koju su podložni. Stoga je potrebno izračunati težinu krovne pite, sam okvir, pod potkrovlja i podova, dodati im vrijednosti privremenih opterećenja (težina snežnog pokrivača, težina osobe koja služi krovu osobe). Konačna figura ukazuje na ukupno opterećenje, prema kome se biraju debljine škare, Mauerlat, regala i grebena.

Izračunavanje rafter sektora

Izračunavanje truss sistema

Ako nagib nagiba kosina prelazi 60 stepeni, onda se u obračunu može zanemariti vrednost opterećenja snijega, s obzirom da krov sa takvim strmim nagibom ne naginje snijeg na površinu, što mu omogućava da se klizi samostalno.

Device truss sistem

Krov kreveta leži na truss sistemu, skupu elemenata koji distribuiraju svoju težinu i održavaju oblik. Uključuje:

Viseći sistem ograde

  • Mauerlat, drvo koje se koristi kao podrška za truss sistem. Njegov deo ne bi trebalo da bude manji od 150x150 mm. Mauerlat pričvršćuje na metalnim vijcima do gornjeg armiranog zida pojaseva. U logama i kućnim kućištima ove funkcije vrše gornja krunica. Posebnost krova kičme je da se za njegovu instalaciju koriste četiri strujne šipke, a ne dva, kao kod dvostrukih nagiba.

    Načini instaliranja kartice za napajanje

  • Ridge nosač. Greda na kojoj su poduprti stezaljke i montirane na vertikalnim nosačima.
  • Stalci. Nosaci su postavljeni na podu unutrašnjeg zidnog ležaja. Oni služe za podupiranje grebena i prenose opterećenje do osnove zgrade.
  • Rafters. U ovom dizajnu se koriste tri vrste trnovih nogu: kosi, od grebena do uglova kuka, privata, formirajući trapezne nagibe i zakopčače, koji se popravljaju na kosu.

    Ugradnja dijagonalnih nogu nogu

  • Stubovi. Tzv. Poduprti noge pod uglom pričvršćeni za raftere kako bi se smanjio njihov deformacija pod sopstvenom težinom. Održite držač na rack ili rack.
  • Zategnjavanje i zavrtanj. Horizontalno postavljena mreža između dva škafa koja ih privlači jedni drugima i sprečava širenje zidova. Zatim, koji se postavlja u podnožje krova, koristi se kao podne grede. Prekrška se naziva pufna postavljena ispod grebena.
  • Sprengel Farm Set elemenata koji služe za podršku dijagonalnom zaustavljanju. Sastoji se od direktnog sprengela i horizontalne borbe, u kojoj se nalazi.

Isparene noge su više naglašene od običnih i, po pravilu, prevazilaze ih u dužini. Zbog toga su za njihovu proizvodnju spojili dve ploče koje su korišćene za obične raftere ili kupovale dvostruko debljinu drveta. Inače, veličina nekih elemenata truss sistema prelazi 6 metara, standardna dužina ploča i greda. Zbog toga je neophodno koristiti škare, dobijene povezivanjem dva ili više dijelova ili lepljenjem.

Korišćeni materijali

Krovni pokrivač je dobar, jer za svoje objekte koriste najjednostavnije, široko dostupne materijale. To pojednostavljuje instalacioni rad i ne raskida u izgradnji. Za proizvodnju truss sistema koji se koristi:

  1. Metal Pocinkovani uglovi i I-grede izdržavaju veliko opterećenje, ne deformisane, a ne podložne su koroziji. Međutim, oni su teški i skupi.

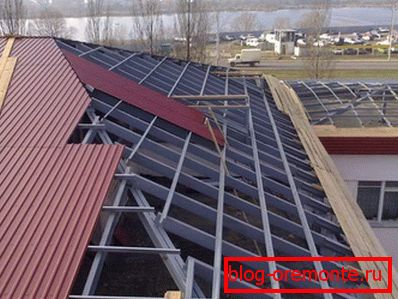

    Krovni sistem sa krovnim pokrivačem od metala

  2. Drvo Drvo, za razliku od toga, malo teži i je jeftin, ali, kao i svaki prirodni materijal, sklon je truljenju, štetočinama i vatri.

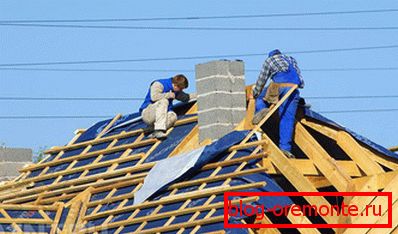

Truss sistem drvenog krova

Uprkos nedostacima, drvo je popularniji materijal. Kao i pomoć pri pravilnoj obradi, može se učiniti praktično nepovratnim za vanjske utjecaje. Dovoljno je tretirati drvene elemente antiseptičkom kompozicijom i retardantom za zaštitu od požara.

Praviloma dizajniran i izgrađen u skladu sa građevinskim kodovima, krovni pokrivač će zaštititi stanovnike kuće od vremena, održati udoban temperaturni režim i ukrasiti sa svojim izgledom.
