Dupleks slomljen krov to uradi sam - uređaj i instalacija

Svaki razuman homeowner želi da opremi svoj komforan, udoban dom, ali istovremeno racionalno raspolaže porodičnim budžetom. Da biste to uradili, morate pažljivo razmotriti izbor svakog građevinskog rješenja, procjenu efikasnosti, u poređenju sa alternativama. Sve češće, tokom izgradnje kuća ekonomske klase, programeri koriste kosi kosi krov, koji služi kao izvrsna zaštita od vremena, savršeno se bavi povećanim opterećenjem kada snijeg pada i omogućava organizovanje prostrane tavanske sobe pogodne za život.

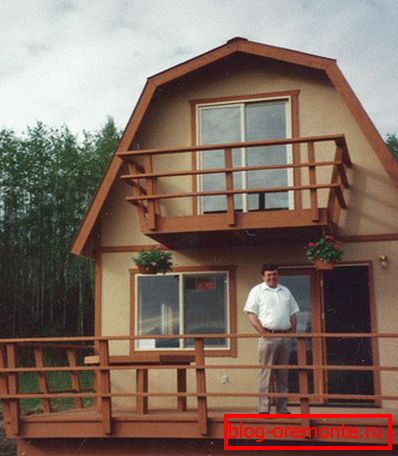

slomljen mansardni krov

Dvokrilni slomljeni krov

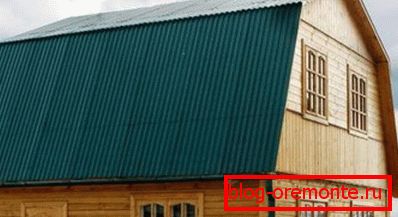

slomljen krov

Prednosti dizajna

Dvokrilni slomljeni krov в отличии от традиционной треугольной своей формой напоминает не треугольник, а пятиугольник. Пятиугольную форму имеет фигура, образованная скатами кровли и карнизом. ломаной такую конструкцию принято называть из-за того, что линия скатов не прямая, а с изгибом, образующим ребро. Условно в строении можно выделить две части: первая, верхняя с более пологими скатами, составляющими 20-300, имеющая форму треугольника, а вторая — нижняя, напоминающая трапецию, боковины которой располагаются под углом 50-600. Таким образом, ломаная конструкция позволяет снегу свободно соскальзывать, не дает проникать дождевой воде внутрь чердачного помещения.

Razlika između trouglastog duoa i kosog krova

Najčešće, kosi krov se koristi ako postoji potreba za korištenjem potkrovlja kao životnog prostora. Na kraju krajeva, geometrija padina omogućava vam da efikasno odložite raspoloživu površinu, opremite se visokim horizontalnim plafonom, ventiliranim potkrovljem i bočnim pregradama za sezonsko skladištenje.

Опытные строители не упускают возможность монтажа мансардных окон прямо в скатах крыши. Ведь если грамотно рассчитать расположение, slomljen mansardni krov будет естественно освещена в течении всего светового дня, а это значительно сократит расходы на электроэнергию. Кроме того, ломаная крыша отлично смотрится с просторным балконом, что немаловажно для домов с маленькой площадью.

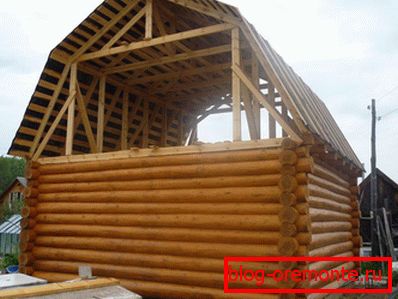

Struktura nagnutog kosog krova

Faze izgradnje

Izrada projekta, neophodne kalkulacije

Pošto se slomljeni krov smatra složenim, inženjerski proračuni se koriste za konstrukciju, koja se može napraviti ručno ili koristeći poseban računarski program. Izračunavanje uključuje određivanje sledećih parametara:

Opterećenje na nogama

  • Konstantno opterećenje Određuje se sumiranjem mase svih materijala koji čine krovnu tortu, trus sistem, potkrovlje. Jednostavno rečeno, to je vlastita težina.
  • Privremeno opterećenje Ova brojka varira u zavisnosti od oblasti u kojoj će se izgradnja vršiti. To zavisi od debljine padajućeg snežnog pokrivača, uzima se u obzir opterećenje vetra.
  • Ukupno opterećenje Izračunato dodavanjem vrednosti trajnog i privremenog opterećenja. Izrađene su crteži koji odražavaju sve vrste opterećenja koji djeluju na krovu.

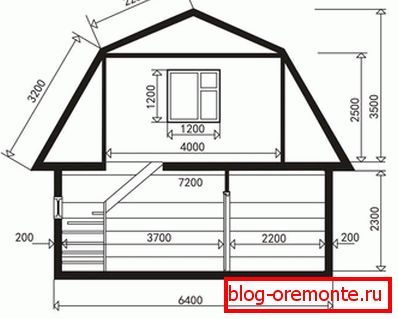

Nacrt slomljenog krova с размерами

Konstrukcija truss sistema

Sistem raftera slomljenog krova je prilično komplikovan na prvi pogled. Izgleda da skupština može da radi samo stručni tim, ali ovaj zadatak može da obradi tri osobe sa osnovnim osnovnim veštinama obrade drveta. Nedvosmislena prednost je u tome što ne zahtijeva neku sofisticiranu opremu ili posebne alate. Sistem škare za uređenje pentagonalnog mansard krova je kombiniranog tipa, koji kombinuje neke elemente sa dna, a neki od visećeg tipa. Slomljen krov, odnosno krovni sistem, sastoji se od:

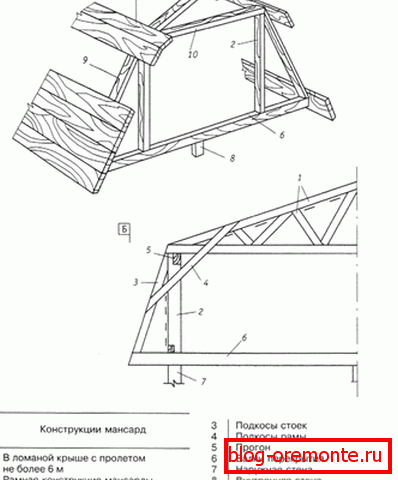

Dizajn truss sistema slomljenog krova

  1. Gornji rafters nashlonnogo tipa. Izrađeni su od glatkih, izdržljivih ploča, sa malim uglovima koji se konvergiraju kako bi oblikovali greben. Greben se ne koristi, pošto su ti raftevi bazirani na racku. Doživite opterećenje na deformaciji, na pucanju.
  2. Crossbars. Puhovi povezuju gornju rafters ispod nogu. Takođe su napravljeni od ploča debljine 50-100 mm, koriste se i kao okvir za tavansku tavanicu. Glavni zadatak je ugasiti širenje tereta sa škare.
  3. Bako. Suspenzija drveta, povezujući krovni greben sa vijkom, sprečavajući zatikanje vijka, ako ima dovoljno veliku dužinu.
  4. Stalci. Vertikalne podupirače na kojima visi gornji rafters. Izrađena od kvadratnih ili pravougaone grede. Takođe, odvodni kanali oblikuju ram koji postave zidove potkrovlja.
  5. Donji šlepovi za vješanje. Napravljene su na pločama od 50x150 mm ili 100x150 mm, na vrhu se pričvršćuju vijakom, a dno - prema mauerlatu. Doživljavanje opterećenja samo na deformaciji, što je svedeno na najmanju moguću meru. Pričvrstite se kao ovna, a ne čvrsta.
  6. Stubovi. Ugao podupira koji smanjuju preklapanje vješalica. Sa jedne strane se drže prema racku, a druga na rafters.
  7. Mauerlat Debela, izdržljiva drva, koja obavljaju ulogu osnove za krov, sprečavaju naginjanje njenih padina vetrom. U njemu su podržani suspendovani šporeti. Mauerlat se pričvršćuje duž dva suprotna nosivog zida, na šipkama sa betonskim snopom. Takođe ravnomerno raspoređuje težinu krova na površinu pregrade.
  8. Podne grede. Horizontalne grede na kojima su postolja poduprta i na kojima se montira potkrovlje.

Uprkos složenoj složenosti, takav trus sistem je prilično lako sastaviti svojim rukama, jer su farme montirane na tlu, gotovih konstrukcija koje samo trebaju biti fiksirane na vrh.

Nacrt slomljenog krova

Korišćeni materijali, neophodni alati

Svi materijali koje vam mogu zatrebati u izgradnji slomljenog krova učiniti sami dovoljno pristupačnim. Međutim, oni zahtevaju relativno veliki broj, tako da se ovaj krov smatra skupljem od, na primer, jednostavnog dvostrukog nagiba. Zahteva:

  • Puno drvo za proizvodnju regala, podnih greda, okova, greda, mauerlat. Presek drveta se određuje izračunavanjem opterećenja, najčešće drvene građe 100x100 mm ili 150x150 mm.
  • Rezna ploča 50x150 mm ili 100x150 mm za raftere, podupirače. Možete koristiti samo prvoklasni materijal, glatko, bez čvorova, čipova.
  • Ploča od nehrđajućeg čelika za sanduke.
  • Materijal za obujmice. Ovo može biti obloga, blokada ili obostranost.
  • Izolacija za toplotnu izolaciju žljebova. Najčešće se koristi mineralna vuna na bazi bazala debljine 150 mm.
  • Za pare za krovove potrebna je parna zaštitna folija, vodonepropusna membrana.
  • Krovni materijal, u kome možete koristiti metalni krov, ondulin, šinglas, škriljevac.
  • Spojnice.

Potrebni materijali

Iako se veruje da nije potreban poseban alat za ugradnju takvog krova, sve je dobro ako imate visokokvalitetni vijak za drvo, brusilicu, bušilicu. Oni će radni tok učiniti bržim i lakšim. Vlasnici električnih uređaja mogu sačuvati: kupiti neoštećenu rezanu građu, obraditi ih samostalno. Pošto je krov uglavnom izrađen od drveta, a izložen je vlazi, neophodno je da se svi njegovi delovi tretiraju antiseptičkom kompozicijom.

Izolacija i osvetljenje

Budući da bi trebao koristiti tavanicu kao stambenu, slomljeni krov mora biti izoliran. Neophodno je izolovati ne samo brane, već i direktno nagibne. Toplotna izolacija klizaljki pruža vam dvostruku uslugu: ne samo da će sprečiti izlazak toplote tokom hladne sezone, već će vam takođe sprečiti pregrevanje sa krova u pečenju. Gablovi su najčešće izolovani mineralnom vunom spolja ili unutar sobe, dok se za klizače obično koristi najčešća pena. Kvalitativno izvršena izolacija štedi vlasnicima puno novca koji bi potrošili na grejanje.

kosi krov sa vertikalnim osvetljenjem

Prostor u kojem nema prirodnog osvetljenja ne sme se koristiti za život. Zbog toga je neophodno obezbediti instalaciju prozora, koji se mogu postaviti ili na zidnu ploču, ili na nagibu krova.

Prokleti krov s svetlosnim vratima

Ako je izbor pao na spuštenim prozorima, onda bi trebali biti posebni, napravljeni prema lokaciji ugradnje: njihov okvir bi trebao biti ojačan, dodatna hidroizolacija, posebni mehanizmi otvaranja, treba osigurati film koji štiti od prljavštine i prašine. Površina prozora može da potraje do 1/8 ukupne površine krova. Njihovi troškovi su prilično visoki, pa ako nije mogućnost takvog značajnog ulaganja, bolje je zaustaviti opremu uobičajene velike veličine na oba žila s vlastitim rukama.

Dupleksni krov prilikom korišćenja visokokvalitetnih građevinskih materijala, uz poštovanje montažne tehnologije, služiće vam već nekoliko decenija, tako da nećete morati da žalite za ovu investiciju!
