Dvostruki krov sa mansardnim uređajem i instalacijom

Na prvi pogled su funkcije krova očigledne - to je zaštita od padavina, vjetra, hladnoće. Međutim, to je takođe i mogućnost povećanja korisnog stambenog prostora zahvaljujući tavanskom prostoru. Čak iu vašoj kući, kvadratni metri nikad nisu odvečni, tako da ne biste trebali zanemariti priliku da opremite punu sobu ili dodatnu spavaću sobu bez ugrožavanja porodičnog budžeta.

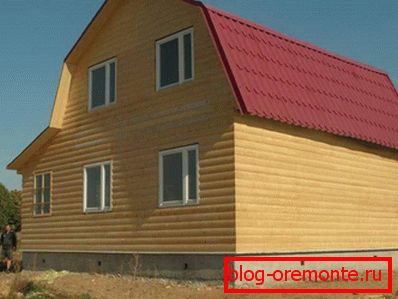

Kuća sa dvuhskatnim mansardnim krovom

Kuća sa dvuhskatnim mansardnim krovom

Doi sa slomljenim tavanskim krovom

Mansardski krov je poznat po vrlo dugom vremenu, u početku su prostorije pod njim korišćene samo za službenike, za čuvanje stvari. Naravno, uslovi života koji se pružaju takvom konstrukcijom ne mogu se nazvati udobno - bez grejanja, bez prozora, nizak previsni tavan. Međutim, arhitekti su počeli da traže načine da koriste ovaj prostor racionalno. I, sasvim sigurno, pronađeni su, jer sada krov sa dvostrukim nagibom sa potkrovljem u smislu udobnosti nije inferioran ostatku stambenih jedinica, naročito, uz razumni pristup možete osigurati standardnu ​​visinu plafona, prozore normalne veličine i udobnu temperaturu.

Prednosti i mane

Mansardni krov, dobijen kombinovanjem dva kosina, kao i bilo koje građevinsko rješenje, ima svoje prednosti i slabosti, o kojima se stanodavac mora unapred znati. Prednosti uključuju:

  1. Njegov dizajn ne zahteva jačanje temelja, što pojednostavljuje radove na izgradnji i optimizuje troškove. Tavan se može opremiti čak iu potpuno završenoj kući, jednostavno rekonstrukcijom, izolacijom krova.
  2. Jednostavna instalacija. Ovaj dizajn je jednostavan za montažu, čak i nekoliko zanatlija ili tim od dve osobe može to da reši.
  3. Racionalnost. Efikasna upotreba prostora ispod krova, koji se može opremiti kao ured, zimski vrt. Krovni krov sa neogrevanim potkrovnim prostorom pogodan je za sezonsko skladištenje.
  4. Dostupnost Svi upotrebljeni materijali su jeftini i komercijalno dostupni.
  5. Niska cena. Kvadratni metar stambenog prostora prilikom ugradnje mansardnog krova sopstvenim rukama koštaće vam mnogo manje od izgradnje proširenja ili punopravnog drugog sprata.

Upoređivanje konvencionalnih dvuhhskatnaya i mansardnih krovova

U nastavku su predstavljeni, ako se može reći, nedostatke krova sa dvostrukim nagibom sa mansardom, što bi bilo bolje nazvati:

  • Za uređenje prostorne sobe sa svojim rukama potreban je dovoljno visok krov sa dvostrukim nagibom, čija konstrukcija je tehnički komplikovanija.
  • Povećanje klona kosina krova povećava potrošnju materijala, stoga, troškovi izgradnje, čak i ako rade sa vlastitim rukama.
  • Dizajn pretpostavlja mogućnost gubitka toplote tokom grejnog perioda.
  • Povećano zagrevanje krova i podkrovlje u vrućem vremenu.

Prostor u potkrovlju u krovovima različitih tipova

Vrste konstrukcija

Iako se izgradnja krova sa dvostrukim nagibom sa mansardom smatra tradicionalnim, ima mnogo različitih verzija:

  1. Klasični dvostruki nagib. Predstavljaju trougao koji se formira od nogu nogu i podnih greda. Najjednostavnija opcija, koja zahtijeva minimalnu količinu materijalnih i građevinskih vještina od onih koji će graditi s vlastitim rukama. Dizajn truss sistema poboljšan je regalima koji su isečeni do ivica, kao i visokog zatezanja. Nedostatak ove opcije je samo u činjenici da ugao nagiba nagiba od 40-45 stepeni ne dopušta ugodnu visinu plafona, a gubitak slobodnog prostora na krajevima rafter nog je prilično velik. Dvostruki krovni mansardni krov
  2. Dvuhskatnaya sa asimetričnim padinama. Ako je klasični dvostruki krov jednosmjerni trougao, asimetrični ima malo drugačiju geometriju. Njen konj se može pomeriti, kosine mogu biti sa različitim nagibom, različitih dužina. Rešetni sistem za takve strukture je složeniji, koji "krade" čak i višak kvadratnih metara. Iako asimetrični dvostruki krovovi izgledaju vrlo impresivno i elegantno, njihova praktična upotreba u organizaciji mansarde sa svojim rukama je izuzetno mala. Dvostruki krovni mansardni krov с ассиметричными скатами
  3. Sa slomljenim padinama. Najradacionalniji način izgradnje potkrovlja. Ako ga uporedimo sa geometrijskim figurama, takav krov više nije trougao, već klasičan pentagon, koji se formira kosinama sa modifikovanim uglom nagiba. U gornjem dijelu krovni nagib će biti samo 10-20 stepeni, au donjim 40-45 stepeni. Konstrukcija truss sistema poboljšana je zavrtnjima, rackovima, u izuzetnim slučajevima, pomoću hacksa. Takva promena ugla nagiba omogućava najefikasniju upotrebu prostora ispod krova za uređenje punog prostora za život. Ruke mogu biti opremljene samo uz pomoć 1-2 radnika.

    Mansardni krov sa slomljenim kosinama

  4. Polutvrdjen. Takav krov je prelaz između dvostrukog nagiba i kuka, njegov pediment ima trapezni oblik. Zahvaljujući žljebovima, dobija dodatnu zaštitu od skrivenog vjetra, kiseonične kiše. Spoljašnjost kuće sa polukružnim krovom je vrlo atraktivna, a ne bez takozvanog "vrhunca".

    Poluzatvoren mansardni krov

Gable krvna jedinica sa tavanom

Najvažniji u tavanskom uređaju je krovni sistem koji, kao skelet, kao skelet, nosi težinu krova, daje mu potreban oblik i služi kao osnova za podove. Zbog toga mora biti jak, sposoban da izdrži velika opterećenja. Da ne bi imali sumnje u njegovu pouzdanost, bolje je to uraditi sami ili pomoću kalkulatora za izvođenje inženjerskog obračuna za izračunavanje privremenih i trajnih opterećenja kojima će biti podvrgnuta. Svaki trus sistem se sastoji od sledećih elemenata:

Krovni sistem krova sa krovnim pokrivačem

  • Mauerlat Podnožje za krov, koji je montiran na gornjem perimetru zidova ležaja. Obično se koristi kao drvo, čiji presek zavisi od mase krova. Pričvrstite ga na metalne šipke ili armature, pre-vodonepropusnost sa krovnim materijalom.
  • Rafters. Ploče dimenzija 50x150 mm ili 100x150 mm, ugrađene pod uglom, a gornji dio konvergira se u greben, a donji deo prati mauerlat. Podnožje nogu - glavni nosni element sistema, daju trokutasti oblik krovu, čineći njegov nagib. Udaljenost između njih je postavljena u rasponu od 60 do 120 cm.
  • Fad. Gornji ugao trouglastog krova, formiran na mestu susreta dve trnovačke noge.
  • Crossbars, ekstenzije. Horizontalni elementi za ojačanje postavljeni između škare da bi ugasili eksplozivno opterećenje. Što je ovaj element veći, za to je izabran deblji gred.
  • Štednja, baka. Vertikalne podupirače, smeštene ispod centra raftera ili ispod grebena, krov se naslanja na njih. Oni prenose opterećenje sa grebena na unutrašnje zidove ležaja.
  • Strut Podupirače, uglovni elementi za podupiranje, koji preusmeravaju opterećenje sa škare do nosnog zida.
  • Leži Zapravo, jednaka ploča za napajanje, koja se nalazi samo na unutrašnjoj ploči, takođe je napravljena od kvadratnog traka.
  • Scramble Horizontalna šipka, apsorbujući burno opterećenje između vertikalnih nosača velikih krovova.
  • Crate. Podloga na kojoj je krovna obloga naknadno napravljena. Najčešće za nju koristi neobrađene ploče ili otporne na vlagu. Dvuhhskatnaya krov je opremljen čvrste ili rešetke, u zavisnosti od materijala krova.

Mansard rafter sistem

Koraci za instalaciju

Ako želite ograničiti troškove izgradnje, najbolja opcija za vas je krovni krov s stambenim potkrovljem. Možete ga graditi sopstvenim rukama za nekoliko nedelja, a mali profesionalni tim može da se nosi u roku od nekoliko dana. Izgradnja treba početi sa postavljanjem donjih greda, bez kojih možete samo ako postoji drveni tavan. Sledeći korak je ugraditi stubove, fiksirani su zagradama ili šiljcima i pokriveni privremenim prstima za veću stabilnost, jer će postati "skelet" potkrovlja. Sledeće započinje instalacija ploče za struju, na kojoj su pričvršćene rafter nogu. Kao rafters, možete koristiti samo ravne ploče, bez čvorova.

Zavisnost visine potpornog plafona i ugla krova

Pre svega, pričvršćuju noge na špalama, a zatim duž cele duzine zidova sa koracima od 60-120 cm, zavisno od širine izolacije i težine materijala za krovove. Završni dio radova treba da bude instalacija hidroizolacije, parne barijere, sanduka, kontrreshetki. Ako se krov sa dvostrukim nagibom sa mansardom koristi kao stan, mora se zagrijati pomoću mineralne vune na bazi bazala, ekvoula ili pjene plastike. Na kraju, oštrice i prevlake su omotane sa bilo kojom drvom, a površina krova je pokrivena metalnim šipkama, ondulinom ili eurolatom. Dakle, potrošili ste minimum sredstava, moći ćete da povećate životni prostor vaše kuće za jedan i po puta, što je čini udobnim i atraktivnim!

Izgradnja mansardnog krova

Potkrovlje ispod krova sa dvostrukom krovom

Kuća sa dvuhskatnim mansardnim krovom

Video instrukcija
