Instalacija montažne konstrukcije krutog krova hip krova -

Složena struktura truss sistema krovnog krova odvraća novinare da ih stvaraju sopstvenim rukama. Međutim, ovaj način preklapanja je savršen za privatne kuće male veličine u evropskom stilu. Da biste izvodili visokokvalitetnu ugradnju krova kičme svojim rukama, neophodno je izvesti pripremni detalj dizajna: izvršiti proračun, napraviti crtež i primijeniti oznaku. Ovi procesi zahtevaju osnovno znanje o strukturi raft rama, izgradnju kodova za odabir ugla nagiba krovnih rampi.

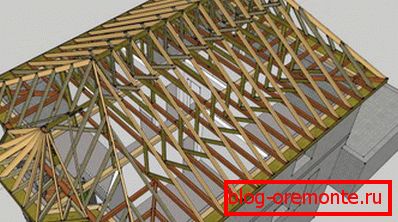

Model truss sistema krova kičme Rafters krov kreveta

Sastav krova

Rafter sistem vrši funkcije okvira za podršku, na kojima leži najveći deo krova. Njegov glavni element - trnovačke noge, krovni krov ima 4 različite vrste škare:

Rafters krov kreveta

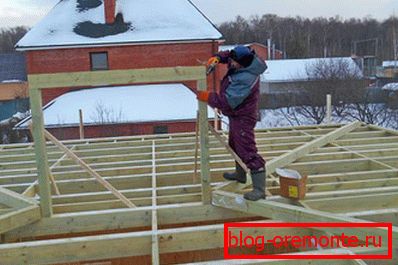

  1. Dijagonalni (ugaoni) rafteri. Dizajn truss sistema krovnog krova ima 4 kutne nogavice. Oni nastavljaju grebenasto grede, povezujući ga sa uglovima krajnjeg zida. Na račun uglova špala se formira nagib kolica, njihova dužina prelazi analogni parametar privata. S obzirom da dijagonalne noge nosi težinu materijala za krovove kuka, kao i pričvršćene držačima za pričvršćivanje i završavaju obične trusseve, za proizvodnju potrebnih ploča sa dijametrom od 100x150 mm ili dvostrukim običnim, 50x150 mm. Ponekad je standardna dužina drveta manja nego što je potrebno, u kom slučaju je neophodno ruke rukom sastaviti od elemenata. Izračunavanje dužine dijagonalnih nogu vrši se pomoću posebnog koeficijenta, pomnožujući se po dužini običnog raftera. Ugradnja dijagonalnih nogu nogu
  2. Obični (srednji) šporeti. Dizajn krova kičme sadrži većinu ovih splavova. Za proizvodnju borove boje potrebno je poprečno presek od 50x150 mm prvog razreda. Ugradnja običnih nogu uključuje korištenje dvije metode vezivanja - krute i pokretne. Gornji nosač, do grebena krova sa četiri nagiba, napravljen je prema krutom tipu, za njega se koriste ekseri ili metalne ploče. Donji, pokretni, povezuje kraj nogu sa pločom u skladu sa principom klizača. Naravno, možete popraviti škare, koristeći samo tvrde tipove pričvršćivača, ali on ne može nadoknaditi skupljanje drvenih konstrukcija.
  3. Centralni obični (srednji) špaleri. Dizajn šest nosača nogu nije kao drugi elementi trupa. Njihov gornji deo se iscrtava tako da se formira jedna ravnina sa grebenom i uglovima.
  4. Kratke noge (dame). Posebnost narohnika je u tome što svi imaju različite dužine. Samogradnja muva se vrši uz pomoć noktiju na dijagonalnim rafterima. Što je kratka noga do vrha dijagonalnog raftera, to je veća njegova dužina. Korak između ženskog imenovanog lica određuje obračun i šemu krova kičme, po pravilu je manji od udaljenosti između običnih škafa.

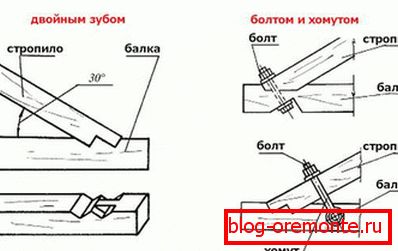

Metode priključivanja strpil

Zaštita pouzdanosti truss sistema - elemenata istog poprečnog preseka, napravljenog od istog materijala, izuzev dijagonalnih raftersa, čiji presek treba biti deblji.

Podržavajuće strukture

Dizajn rafter nogu ne dozvoljava im da izdrže težinu krova, dodatni elementi podrške služe kao pomoć u ovoj stvari:

  • Mauerlat Mauerlat bar postavljen na gornje strukture pojaseva. U logu i logoru ulogu Mauerlata igraju gornje krune, ojačane sidrenim vijkom. U silikatnim konstrukcijama od cigle ili plina potrebno je sami postaviti ploču za snagu na cementno ojačanu košuljicu. Veoma je važno izračunati tačke pričvršćenja zraka tako da se ne poklapaju sa lokacijom šine. Snaga mauerlat se smanjuje sa svako otvorenom rupom, tako da morate učiniti samo one koji su odredili obračun. Pravila za instaliranje kartice za napajanje
  • Trčanje. Run - bar na kojem ili na kojem se odvijaju instalacije trusnih parova. Presek grebena je odabran u skladu sa poprečnim presekom špaleta, odnosno mora se poklapati.
  • Zatezanje. Prekidači dasaka koji raftaju iz svakog para zajedno. Krov sa četvorometa je opremljen gornjim ili donjim pričvršćivačem. Ako je kravata postavljena visoka, naziva se vijak, a ako je nizak, snop se prekriva. Iskusni majstori za krovove prate jedno pravilo: što je bliže greben do grebena, to bi trebalo biti deblje.

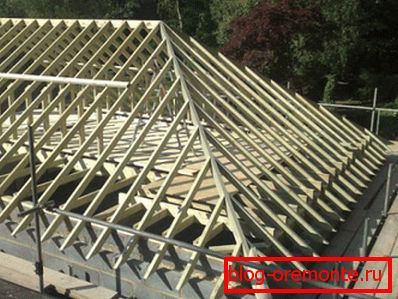

  • Stalci. Greda koja se vertikalno postavlja na stropne grede za podupiranje stopala ili grebena kuće. Četvorostruki mansardni krov podrazumeva postavljanje regala u srednjem delu stanice, pomereno iz centra sobe. Instalacija nosača i grebena
  • Pod nogama. Dijagonalno fiksirane šipke koje sprečavaju grebanje podižući svojom težinom.
  • Sprengel farme. Elementi koji podržavaju dijagonalne škare. Izgradnja farme, povezivanje dve ploče. Jedna od ploča zateže mauerlat od dvije susedne strane, a druga podupire po rafteru.

Izračunavanje komponenti truss sistema zasnovano je na težini krova, veličini zgrade koja se pokriva i veličine poprečnog preseka izvornog materijala.

Izračunavanje glavnih parametara sistema

Posebni kompjuterski programi olakšavaju izračunavanje parametara truss sistema, ali izračunavanje je prilično jednostavno, jer se zasniva na Pythagorean temperamentu na pravouglog trougla. Shema za izračunavanje izgleda ovako:

  1. Pre svega, uradite svoje ruke da izmerite širinu i dužinu preklapajuće strukture. Potrebno je koristiti mernu traku za merenje, svako merenje treba uraditi dva puta kako bi se izbjegle greške. Na osnovu dobijenih podataka su šematski crtež. Crtanje hip hipp krpice
  2. Sledeća faza je izbor ugla nagiba hip krova sa kukovima. Određuje se na osnovu korišćenog krovnog materijala. Budući da su meke pločice najpogodnije za pokrivanje kosina složenog oblika, recimo da je ugao od 5-50 stepeni. Međutim, imajte na umu da što su strme kosine, što je potrebno više krovnog materijala, što je teže podrška, teže je izvršiti instalaciju vlastitim rukama.
  3. Ako odlučite na nagibu, možete izračunati visinu grebena tako što ćete pomnožiti tangentu ugla između osnove i ravnina kosina po dužini krajnjeg zida. Krov sa četvorosmernim mansardom se izračunava u obrnutom redosledu, na osnovu željene visine plafona.
  4. Da biste izračunali rastojanje između grebena i kraja nadvišenja, potrebno je izračunati kvadrat od proizvoda od polovine dužine krajnjeg zida i visine grebena.
  5. Površina krova se može izračunati dodavanjem površine njegovih kosina, koristeći formulu za trougao i trapezijum.

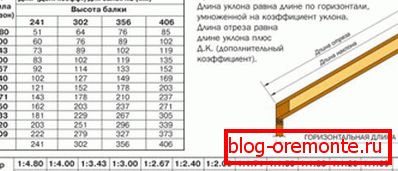

Izračunavanje dužine dijagonalnih nogu

Izračunavanje sastava truss sistema ne samo da će vam omogućiti da nabavite potrebnu količinu građevinskog materijala, već i da pravilno odredite volumen temelja, međutim, napominjem da krovni materijal mora biti nabavljen sa marginom od 15-25% za preklapanje i obrezivanje.

Rezultat izračunavanja treba da bude detaljno crtanje i pojednostavljena šema za primenu markacije. Krov sa četiri tačke može se graditi na gotovim projektima, ako koristite standardni ugao nagiba.

"Zlatna" pravila za krovce

Iskusni majstori krovovi kažu da sistem krova sa konačnim kukovima nije komplikovaniji od dvostruke, ako pratite "zlatna" pravila koja su nastala tokom višegodišnjeg rada:

  • Koristiti za proizvodnju škare i grede istog odeljka, odnosno rafters i grebena nosača treba napraviti od ploča od 50x150 mm, ploča za napajanje i krevet 150x150 mm.
  • Izvršite izračunavanje pre početka ugradnje krova na osnovu višestruko provjerenih mjerenja.
  • Čvorovi trussing sistema trebali bi se odraziti u projektnoj dokumentaciji i provjeriti izračunavanje tereta.
  • Neophodno je odabrati sekciju špaleta u skladu sa dužinom, težinom krovnog materijala i površinom koja treba pokriti.
  • S vlastitim rukama, instalacija se vrši pomoću pomoćnog radnika, dugi, teški dijagonalni rafteri se teško instaliraju sami.

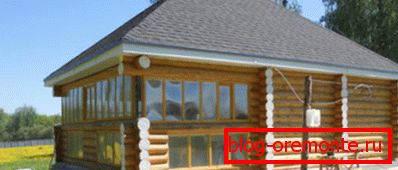

Kupatilo sa krovom kičme Stambena zgrada na krovu

Četvorosmerni krov i čvorovi njegovog truss sistema su prilično teški za instalaciju, međutim, odsustvo gables ga čini pouzdanom zaštitom od hladnog, gustog vetra i kiše.
