Kako napraviti dimnjak za kupatilo kroz zid to uradite sami

Peć je najvažniji aparat u kupatilu, bez kojih ne ispunjava svoju funkciju. Zbog toga poznavaoci tradicije ruskih kupatila često čuju kontroverzu o prednostima ili nedostacima određenog načina plasmana i opreme opreme za proizvodnju toplote i mesta izlaza dimnjaka. Uz širenje sendvič cijevi, kanali za uklanjanje dima postali su popularniji u Rusiji. Ovaj članak će vam reći kako se kroz zid postaviti dimnjak, poštujući sve zahteve zaštite od požara.

Vrste dimnjaka za kupatilo

Instalacija dimnjaka u kupatilu je najvažniji zadatak, čiji kvalitet zavisi od sigurnosti korištenja ove sanitarije. Stoga, većina vlasnika kuća angažuje profesionalne radnike, čije kvalifikacije su bez sumnje, da naprave kanal za odvod dima. Međutim, ovaj zadatak je sasvim moguće uraditi sami zahvaljujući modernim modularnim sistemima od nerđajućeg čelika. U zavisnosti od toga gde je prolaz cevi na ulicu, postoje 2 vrste dimnjaka:

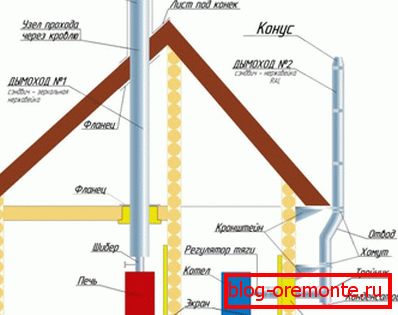

  • Inner. Ovaj izraz odnosi se na dimnjak koji se nalazi unutar kupke i prikazuje se na ulici kroz krov. Takav uređaj omogućava efikasno korišćenje goriva za peć, pošto cev oslobađa toplotu duž cele dužine, zagreva prostoriju. Posebna poteškoća u postavljanju unutrašnjeg dimnjaka je prolaz cevi kroz prepreke. Da biste ga doveli do ulice, potrebno je napraviti rupe na tavanu i krovnoj rampi. Dovoljno je teško napraviti šavove cevi protiv krovnog materijala sopstvenim rukama, tako da ove slabo zaštićene oblasti prouzrokuju curenje. Vanjsko i unutrašnje postavljanje cijevi za dimnjake
  • Eksterijer. Uređaj spoljnog dimnjaka razlikuje se od unutrašnjeg u tome što ova tehnologija uključuje prolaz cevi kako bi se proizvodi sagorevanja uklonili kroz zid. Tokom polaganja kanala za uklanjanje dima postoji samo jedna prepreka, pa je ovaj metod pogodniji za ugradnju vlastitim rukama. Osim toga, prolaz cevi kroz zid je lakši za opremanje, jer se nalazi vertikalno, a propuštanje kroz njega je malo verovatno. Da bi se izbegli veliki gubici energije, deo cevi koji prolazi duž ulice zagreju se uz pomoć materijala otpornog na toplotu.

Obratite pažnju! Sposobnost opremanja spoljašnjeg ili unutrašnjeg dimnjaka svojim rukama zavisi od lokacije grejača u kupatilu. Za dovod cevi kroz zid, peć mora biti smještena u neposrednoj blizini nje. Ako je oprema za grejanje smeštena u centar sobe, onda je bolje napraviti prolaz vertikalno kroz krov.

Prednosti spoljašnjeg smeštaja

Nedavno je jedina moguća opcija za postavljanje dimnjaka bila unutrašnja. Ova opcija vam omogućava da maksimalno povećate toplotu iz cevi. Međutim, ona ima značajne nedostatke, od kojih je najveća slaba sigurnost i opterećenost od požara. Vanjski dimnjak, prolaz cijevi u kojem je napravljen kroz zid ima sljedeće prednosti:

Vanjski dimnjak sa prolazom kroz zid
  1. Kompaktnost. U kupatilu se ne odvija, tako da se može koristiti u najmanju strukturu po površini. Ovaj plus je naročito relevantan za cigle cigle, jer zauzimaju dosta prostora.
  2. Protivpožarna sigurnost. Nasuprot tome, postavljanje dimnjaka u kupatilu je spoljno, prema stručnjacima, vatrootporno. Ovaj kvalitet je veoma važan za objekte sa takvim visokim rizikom od požara.
  3. Konvencionalna montaža. Zbog činjenice da je u procesu ugradnje samo 1 prolaz kroz zid opremljen, postavljanje spoljnog dimnjaka u kupatilu se vrši ručno, a da se ne pribegavaju skupim uslugama profesionalnih zanatlija.

Obratite pažnju! Teška ruska klima je težak test za spoljne, jer velika razlika između spoljne i unutrašnje temperature u cevi izaziva kondenzat. Prilikom uklanjanja cevi kroz zid, većina dimnjaka se nalazi izvan kupke, pa se efikasnost peći smanjuje i potrošnja goriva se povećava. Za uklanjanje ovih negativnih aspekata karakterističnih za eksterne kanale za uklanjanje dima, oni vrše toplotnu izolaciju ili koriste posebne sendvič sisteme.

Dimnjaci, čiji prolaz se izvodi preko zida, imaju ne-vertikalnu konfiguraciju, jer se položaju sa 1-2 obrtanja. Takav uređaj smanjuje sile potiska unutar cevi, ometajući normalan rad peći. Kako bi izbegli ovu situaciju, za postavljanje vlastitih ruku koristeći cijevi većeg prečnika.

Zahtjevi za spoljne dimnjake

Sigurnost korištenja kupke zavisi od instalacije dimnjaka, jer je loša ugradnja ovog elementa sistema grijanja prema statistikama Ministarstva za vanredne situacije jedan od najčešćih uzroka požara, kao i trovanje ugljen monoksidom. Na vanjske kanale za uklanjanje dima nameće se sljedeći zahtjevi:

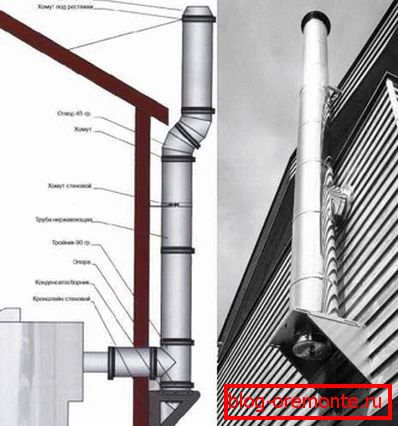

  • Prolaz cevi kroz zid eksternog kanala za uklanjanje dima postavlja se na visini od 1-1,5 m iznad nivoa zemlje ili više. Priključivanje peći saunom na spoljni dimnjak
  • Vertikalna sekcija dimnjaka nalazi se na udaljenosti od najmanje 1,5 m od spoljnog zida i ivice krova visine kupatila. Udaljenost od spoljašnje dimne cevi do susedne kuće ne sme biti manja od 1,5-3 m.
  • Prilikom postavljanja spoljnog dimnjaka dozvoljeno je više od 3 obrtaja cevi, ali je vertikalno postavljanje efikasnije.
  • Ukupna dužina horizontalnih dijelova cevi, koja ne utiče na silu potiska unutar dimnjaka, nije veća od 1 m.
  • Nije dozvoljeno izlaziti iz cevi dimnjaka kroz zid na mjestima gdje se nalaze prozori, balkoni i prozori drugog sprata. Nemoguće je prikazati kanale dimnjaka u zatvorenim loggiama, hodnicima i ulazima.
  • Izlaz cevi kroz zid je opremljen materijalom otpornim na vatru, dodatno izolacijom sa negorivom izolacijom.
  • Mjesto postavljanja dimnjaka unutar kupke zaštićen je metalnim limovima koji štite zidni materijal od pregrevanja i požara.
  • Nije dozvoljeno da se poveže sa ulazom peći sendvič cijevi, povezivanje se vrši pomoću jednostrukih elemenata od nerđajućeg čelika. Sistemi dvostrukih kola koriste se na spoljnim delovima kanala za uklanjanje dima.

Obratite pažnju! Prilikom instalacije sopstvenim rukama, imajte na umu da je minimalna dozvoljena visina dimnjaka za peći na čvrstom gorivu, koja se najčešće koristi u kupatilu, 5 m.

Instalacija

Montaža spoljnog dimnjaka počinje nakon ugradnje grejača. Savremeni modularni, koji se sastoji od dodatnih elemenata, lako se sastavlja sa svojim rukama, jer za ovaj zadatak nisu potrebni posebni alati i profesionalne vještine. Sastavljanje obavite sledeće upute:

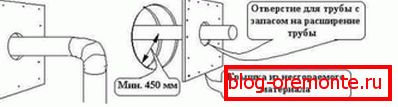

  1. Odredite mesto postavljanja kanala unutar kupatila i mesta uklanjanja cevi kroz zid. Za zaštitu unutrašnjih zidova od grejanja postavljen je zaštitni sloj lima. Na mestima prolaza iseći rupu čija veličina je veća od prečnika cevi. Oprema prolaza
  2. Dimnjak je povezan sa ulazom peći pomoću adaptera, a zatim se stavlja sljedeći element cevi sa kapijom. Ovaj izraz odnosi se na ventil, pomoću koga možete podesiti sila potiska.
  3. Priključni dijelovi cijevi sa metalnim stezaljkama i spojevima za obloge sa otpornim na toplotu zaptivača, dimnjak se dovodi do mjesta šetnje kroz zid. Da biste postavili cev i postavili horizontalni deo, postavite slavine na 45 ili 90 stepeni.

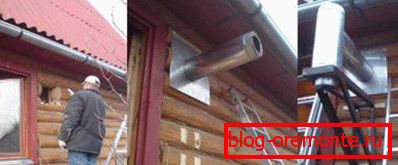

  4. Na mestu prolaska cijevi kroz montažu prepreka montira se vatrootporna kutija azbestnog cementa ili lima. Prostor između zidova kanala i cevi postavlja se pomoću nezapaljivog termoizolacionog materijala koji ne dozvoljava zidu da se zagreje sa dimnjaka. Uklanjanje cevi kroz zid
  5. Nakon dovodjenja cijevi na ulicu, postavljen je element kanala za uklanjanje dima sa čičkom. Donji dio ovog dela ima sklopnu čašu koja služi za sklapanje kondenzata. Koristi se za nadgledanje ili čišćenje dimnjaka. Gotova cev
  6. Cev se ubacuje sa vertikalnim segmentima do željene visine. Pričvršćuje se na zid sa metalnim držačima s nagibom od najmanje 1 m. Ako dimnjak ima veću visinu, onda je fiksiran na krovu pomoću specijalnih proširenja.

Važno je! Indikator kvaliteta instalacije je zapušenost sistema. Proverite ispravnost vaših radnji topljenjem peći: ako dima brzo napusti peć, ste se suočili sa ovim zadatkom. Pojava dima ukazuje na slabu kvalitetu, primetivši ovaj alarm, proveriti sve šavove i eliminisati kvarove.
