Kako napraviti hip krov s vlastitim rukama - korak po korak

U procesu izgradnje kuće ili gazeboa, neizbežno se postavlja pitanje od koje strukture krova je poželjnije. Ako zgrada bude podignuta ima četverokutni, a poželjno kvadratni, oblik, dizajneri i arhitekti često prestaju da se bore na hiper krovu. Složenost ovog dizajna sa torusom odvaja prvobitni izgled, odličnu toplotnu izolaciju i aerodinamičke kvalitete. Ovaj članak će vam reći kako izgraditi i sklopiti krov kip s vlastitim rukama.

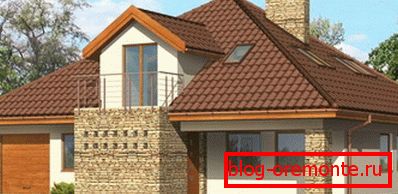

Hipped roof

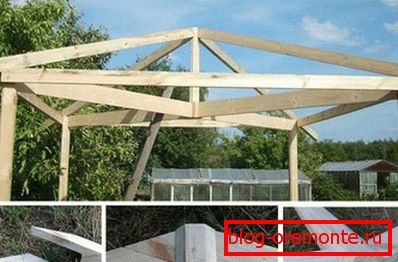

Carport šator

Hip krovni dizajn

U građevinarstvu je uobičajeno da se krovni kip posmatra kao varijacija obraza kuka, u kome je grebenasti zglob preveden u grebenski čvor, tj. Promenjen je od linije do tačke. Krov tipa kuka je piramida, čije strane formiraju četiri kosine u obliku jednakih trouglova. Bilo koja pravougaona građevina biće pogodna za ugradnju, ali kvadratni oblik omogućava postizanje savršene simetrije, čime postiže najbolji rezultat.

Crtež krova

Dizajn četvorosmernog krovnog pokrivača sadrži sledeće glavne elemente:

  • Ridge čvor. Peak krov, najviša tačka krova, formirana je povezivanjem nakosnyh rafter nogama.

    Ridge čvor uređaj

  • Šutevi. Krov kreveta se sastoji od četiri nagnute ravni kosine triangularnog oblika. Opseg njihovog ugla nagiba leži u granicama od 20-50 stepeni, međutim, iskusni majstori za krovove smatraju optimalnim uglom od 40 stepeni.
  • Rafter sistem. Okvir koji služi za podršku izgradnji krova. Sistem raftera nosi i distribuira težinu krovne pite, postavlja geometriju rampi. Sagrađena je na osnovu trouglova, najtvrđih i stabilnih figura koji garantuju stabilnost i pouzdanost krova.
  • Krovni pokrivač. Materijal u obliku rolni, listova, pojedinačnih modula ili elemenata sa visokom otpornošću na habanje, dobru vodonepropusnost. U ove svrhe koristite metalni krov, valovitu ploču, ondulin, krovnu pločicu ili ploču.

    Krovna pita Hedžnog krova

  • Overhang Krovni nadstrešnici prođu izvan perimetra baze i štite zidove od vode tokom kiše i vjetra. Duzina naduvavanja 40-50 cm smatra se dovoljnom za efektivno obavljanje njihovih zadataka.

Faze izgradnje

Kreiranje projekta

Hip krov s vlastitim rukama izgrađen je samo na osnovu dobro dizajniranog projekta koji garantuje njegovu pouzdanost. Pre nego što napravite crteže, morate zapamtiti školski tok geometrije, da napravite kalkulacije ugla nagiba nagiba, visine grebena i područja nagiba. Za izvođenje proračuna postoji jednostavna instrukcija:

  1. Pre svega, neophodno je utvrditi nagib kosina koristeći preporuke proizvođača krovnog materijala i podatke o klimatološkoj izgradnji, koji deli teritoriju naše zemlje na osam zona u zavisnosti od opterećenja snega i vjetra. Najbolje je nagib od 30-40 stepeni, što je pogodno za skoro sve vrste krovova.

    Izračunavanje ugla nagiba

    Kreiranje projekta вальмовой крыши

  2. Sledeća faza je izračunavanje visine grebenskog čvora. Za ovu obračunu potrebno je znati dimenzije osnove krova i ugao njegovih kosina. Ako zamislite krov kreveta kao piramidu, onda će pravolinijska linija koja povezuje njenu osnovu i greben pod pravim uglom biti visina, a možete izračunati njegovu dužinu koristeći Pythagorean teorem.

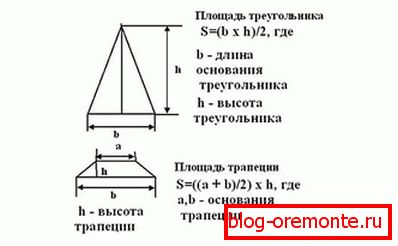

    Izračunajte površinu klizaljka

  3. Poznavajući ugao nagiba, visinu i veličinu osnove, možete saznati dužinu nogara i područja kosina. Ove proračune su potrebne za izračunavanje potrebnog građevinskog materijala - drveta za krovni sistem i krovne konstrukcije.

Ne zaboravite da krovni krov sa pravougaonom bazom, za razliku od istog dizajna sa kvadratom, kosine će imati različite nagibe i različitu dužinu rafter nogu. Trebalo bi se uzeti u obzir u proračunima i instalaciji!

Projekat se kreira ručno ili uz pomoć računarskog programa koji ne vrši samo izračunavanje dužine elemenata sistema, već i odabire njihovu debljinu. Rezultat faze dizajna je dijagram dimenzija i uzajamnog uređenja krovnih elemenata, koji će postati podrška za instalacione poslove.

Konstrukcija truss sistema

Sistem šatorskih šatora je napravljen od četinarskog drveta i sastoji se od sledećih glavnih i dodatnih elemenata:

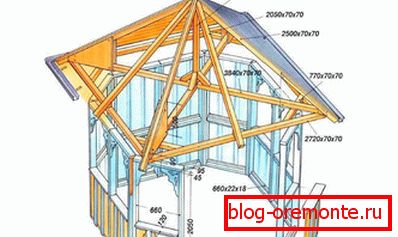

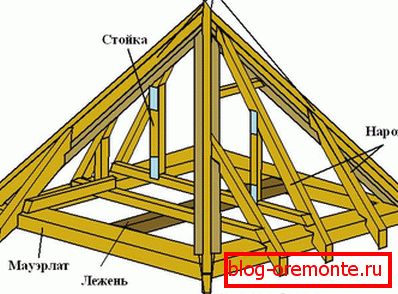

Raft sistem krovni krov

  • Mauerlat i Lezh. Nosači od šipke, neophodni za raspodjelu opterećenja na perimetru nosivih zidova. Mauerlat se postavlja na spoljne pregrade i leži na unutrašnjosti. U drvenim kućama, uloga trake za podršku vrši gornja krunica šipke ili dnevnika. Konstrukcije od cigle i blokova zahtevaju postavljanje armiranobetonskog pojasa, u kojem su ugrađeni metalni klinovi, na kojima se ploča za struju postavlja kroz sloj hidroizolacije.
  • Stalci. Vertikalno montirani nosači koji podržavaju čvorove grebena ili grbove noge.
  • Nagnute nogavice. Odlaze iz grebenskog ugla do uglova strukture i formiraju ivice nagnutog krovnog kuka. Kosi noge su duže od normalne i podložne su povećanom opterećenju, tako da njihova debljina takođe treba da bude dvostruko veća.

    Ugradnja dijagonalnih nogu nogu

  • Narohniks. Škare različitih dužina, pričvršćene za krivljene noge i ploču, formiraju površinu kosina.
  • Stubovi. Element rafterskog sistema koji se nalazi pod uglom od 45 stepeni do špaleta, što sprečava skenjanje špala.
  • Zatezni vijak. Horizontalni kratkospojnik između dva škare koji ublažava efekat lupanja koji imaju na zidovima.
  • Crate. Osnova na kojoj se pokriva krov. U zavisnosti od vrste, koristite rešetke ili čvrste vrste sanduka.

U izgradnji krova kičme se koristi sistem kiše ili najlon krova, u zavisnosti od mogućnosti rasporeda zgrade. Međutim, iskusni majstori za krovove ne preporučuju upotrebu pločastog tipa, ako nagib padine prelazi 40 stepeni.

Napredak instalacije

Kada se projekat odobri i nabavljaju materijali, možete ugraditi krovni krov s vlastitim rukama:

  1. Prvo namestite mauerlat, pod i grede plafona. Ako projekat obezbedi uzdužne grede, onda su i oni montirani. Započnite polaganje sa centralnim, korakajući napred i nazad iz nje u oba smera, prelazak na ivice.

    Načini instaliranja kartice za napajanje

  2. Tačno u sred budućeg krova krova, instalirana je centralna rack, jer se koristi greda debljine 150x150 mm ili više. Da bi je držao uspravan, privremeno je fiksiran sa dva freza.

    Projektni krov šatora za krovove

  3. Instalirajte centralni rafter. U gornjem dijelu ih pričvrstimo na rack sa metalnim pločama, au donjem delu na ploču. Povlačeći na vrhu od grebena do uglova kabla mauerlat, ugradjuju se nakosni raft noge, a za njihovo postavljanje napravite dvostruki podmetač na vrhu. Prekrivači škare vezuju vjetrobransku ploču. Ako postoji potreba za ugradnjom podnožja i prečaka.

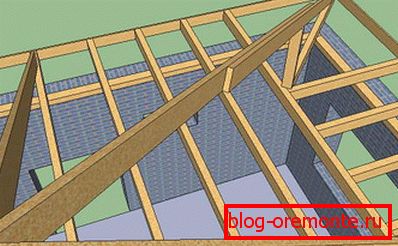

    Ugradnja dijagonalnih rafta

    Ugradnja kosih rafta

  4. Zatim podižu i prerežu sve ženske radnike. Šamponi, podržani gredama, dodatno su ojačani regalima kako bi ih istovarivali. Poklopci su obrušeni pločom ili otpornom na vlagu.

    Izrada žena

  5. Vodonepropusni film postavljen je na šporete sa prugama, preklapajući ga na zglobovima od 15-20 cm. Fiksiranje filma pomoću konstrukcionog spajalica i pričvršćivanje kontra-pločica duž rafter nogu. Montirajte sanduk. Ako se planira da bude čvrsta, onda su potrebni šperpločasti lajsni i ako je rešetkasta ploča od 40x150 mm.

    Hidroizolacija

  6. Polaganje krovova. Da bi to uradili, prvo napravite rezanje, uzimajući u obzir činjenicu. Da su listovi i pruge vezani ne u zglobu, već u preklapanju. Kao pričvršćivač, neophodno je koristiti specijalno, isporučeno sa krovnim materijalom, pocinkovanim vijcima ili noktima sa gumenim poklopcem sa gumenim poklopcem, koji nakon zavrtanja deformira i zatvara rupu.

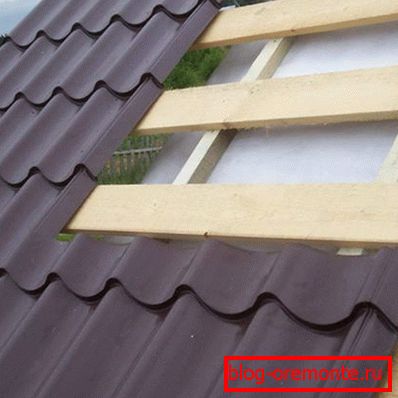

    Ugradnja metalnih pločica

  7. Završna faza je instalacija drenažnog sistema koji se sastoji od lanca za dovod vode, oluke i odvodne cijevi i nosača snijega.

Neki elementi krova šarke sistema imaju dužinu veću od 6 metara, standardna vrednost drvne građe. Zbog toga je neophodno proizvoditi šporete, sastavljene od nekoliko delova ili zalijepljene.

Izrada krovne konstrukcije na sebi - težak i dugotrajan posao, ali dobijeni rezultati, koji razlikuju kuću ili gazebo među susedima sličnog tipa, nagradit će vas za svoje napore i svoju snagu!
