Kako napraviti krov kip s vlastitim rukama - uređaj i crteži

Početni zanatlija može napraviti mnogo grešaka tokom izgradnje krovnog krova. Razlog nije čak ni složenost dizajna ili instalacije, niti pogrešna primena pripremnog dizajnerskog rada. Svaki stručni graditelj zna: da jednom odseče, morate meriti najmanje sedam. Dakle, krov kreveta je sagrađen sopstvenim rukama samo na osnovu inženjerskog obračuna i plana na njemu. Zatim pročitajte kako izračunati osnovne parametre krova, izaberite presek elemenata i pravilno izvršite instalaciju.

Krov krova

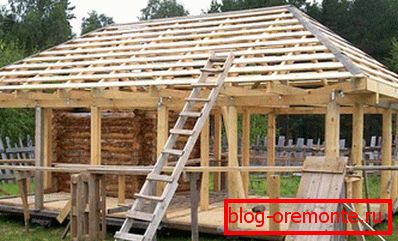

Ljepljivi krovni krov

Dizajn funkcije

Krovni pokrivač - jedna od vrsta hilarna. Ako pogledate kuću sa takvim krovom na vrhu, njen oblik će podsećati na zapečaćenu kovertu. Dva kosina manje površine u obliku trougla se zovu hip. A ostala dva imaju trapezni oblik i veću veličinu. Uređaj krova podtipa kuka sastoji se od sledećih čvorova:

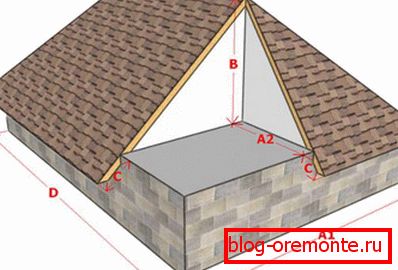

Pogled na vrh krova kičme

  1. Skejt: ovo je vrh krova, linija koju su grobovi stvorili na njihovom spoju. Posebnost grebena krova kičme je da je njegova dužina manja od dužine preklapajuće strukture.
  2. Klupe se nazivaju trouglastim kosinama koje se nalaze iznad krajnjih zidova. Oni zamenjuju pediment i formiraju ih dijagonalnim i srednjim rafterima.
  3. Скатов. Krov krova помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
  4. Ribs Rebra su uglovi nastali na zglobovima bokova i trapeznim žarkom. Broj ivica krovnog pokrivača poklapa se sa brojem dijagonalnih rafta, odnosno ukupno četiri.
  5. Drainpipe sistem. Odvodnjavanje, koje se sastoji od lijevica, cijevi i oluka, neophodno je za odvođenje viška tečnosti sa površine krova klina u kanalizaciju.

Imajte na umu da krovni uređaj kip ne dozvoljava izradu potkrovlja u njemu, pošto još dva dodatna kosina znatno smanjuju plafon u prostoriji ispod krova.

Škare i prateći elementi

Sistem trkačkog trusa je nešto drugačiji od dvostrukog nagiba, komplikovana konstrukcija rampi zahteva veći broj elemenata. Uključuje:

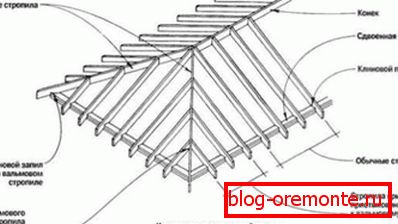

Konstrukcija truss sistema
  • Trčanje. Greda na kojoj su krovni ramovi povezani.
  • Dijagonalni rafteri. Četiri truss noge čine rebra kukova. Od kraja skejtona, odlaze u uglove spojeva Mauerlat, povezujući se sa Mauerlatom. Njihova dužina je duže od običnih škare, tako da za njihovu proizvodnju koriste dvostruke ploče ili materijal većeg dela. Zanimljivo je da je ugao dijagonalnih nogu nogu nežniji od srednjih, ne treba zaboraviti ovo prilikom sastavljanja crteža.
  • Srednji ili obični rafters. Podnožje nogu, koje fiksiraju vrh na grebenu, a kraj na mauerlate.
  • Centralni obični rafters. Šest špriceva, koji se prikače sa krajem skate i dijagonalne šipke. Težak deo truss sistema, čija instalacija zahtijeva pažnju i precizno obilježavanje.
  • Kratke noge ili dame. Kratke trnovačke noge nisu u kontaktu sa grebenom u gornjem dijelu, oni su pričvršćeni za dijagonalne škare. Što je niža na ljestvici, to je manje njegova dužina.
  • Zatezanje. Skakač između običnog parka parka, napravljen od drveta. Zatezanje nalazi se na vrhu krova, odmah ispod grebena, zove se zavrtanj. A kako je donje zatezanje, pričvršćeno na podnožju špala, koristite podne grede.
  • Rack Vertikalno montirana drva koja podržava greben, prenoseći težinu krova na ležajne particije. U nekim izvođenjima, trusni sistem rampe je postavljen na sredini špaleta kako bi oslobodio centar tavanskog prostora.
  • Strut ili subrafter. Podupirač postavljen pravokutno na škare. Stražnjica štiti špriceve od preklapanja, neophodno je ako je dužina krovnih nagiba veća od 4,5-5 m.
  • Sprengel Sprengelnoy farma nazvao je uređaj koji je potreban za podršku dijagonalnim nogama. Sastoji se od dva greda: jedan spaja dvije strane mauerlat, a drugi se nalazi na prvom i dijagonalnom rafteru.

Viseći sistem ograde

Iskusni glavni krovovi kažu da će krovni sistem biti pouzdan samo ako koristite isti materijal, isti odeljak i isti način pričvršćivanja za proizvodnju elemenata.

Obračun i projektovanje

Prije izgradnje krovnog krova potrebno je izvršiti proračun elemenata njegove strukture. Pre početka proračuna, planira se kuća koja se preklapa planirana je sa svim poznatim dimenzijama. Zatim, koristeći jednostavne geometrijske formule na osnovu Pitagoreove teoreme, odredite:

Izračunani parametri hip krova
  1. Visina skate. h = b x tg? / 2, gde je b dužina strukture između nogu nogu sa prednje strane, eh? - ugao nagiba.
  2. Dužina običnih špala. e = b / 2 x cos?, gde je b dužina strukture između nogu nogu sa prednje strane, eh? - ugao nagiba, e - dužine običnih nogu nogu.
  3. Kvadratne klizaljke. S = 2ea, gde je S ukupna površina kosina krova kičme, e je dužina običnih splavova, a dužina između rafter nog duž dužine konstrukcije.

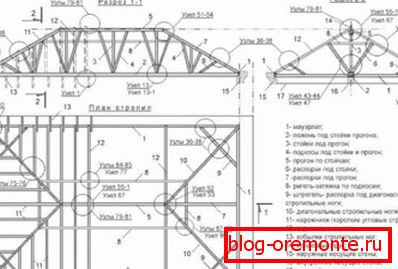

Izračunavanje dužine dijagonalnih nogu Crtanje hip hipp krpice

Za standardne vrednosti nagiba krovnih nagiba krova postoje tabele sa koeficijentima pomoću kojih možete izračunati dužinu dijagonalnih škare bez proračuna, znajući veličinu ranga i datoteke. Korak između parica parova se takođe gleda na referentne materijale, fokusirajući se na vrstu drveta, njegovu debljinu i dužinu nagiba. Rezultati izračunavanja primjenjuju se na crtež, prema čemu se kasnije vrši oznaka.

Mount Maurlat

Mauerlat - osnova na kojoj se montira krov. Mauerlat je potreban za distribuciju težine krova oko perimetra nosača particija. Najčešće za proizvodnju koristi drveno drvo. Što je teža i složenija struktura krova, veći deo mora biti. U većini slučajeva, odgovarajuća borova drva, veličine 150x150 mm ili više. Mauerlat je postavio pre nego što ste izgradili kuću u sledećem redosledu:

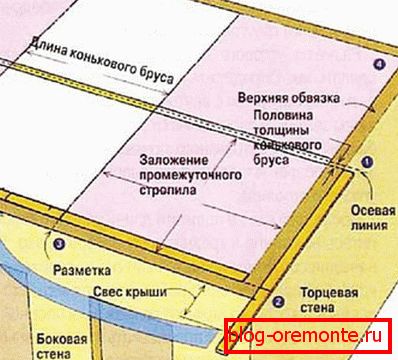

Označavanje krova kičme
  • Mjerite i skinite traku potrebne dužine. U uglovima, mauerlat je međusobno povezan "u šapi". Da biste isečili žleb ispod podnožja, potrebno je staviti oznaku.
  • U gornjoj vrsti zidova drvena građa je izrađena od dasaka i sipana sa viskoznim betonom u koji su umetnute metalne šipke za pričvršćivanje jezgre.
  • Nakon postavljanja betona, potrebno je napraviti hidroizolacioni sloj između njega i ploče za napajanje. Da bi se to učinilo, beton se može nanositi na bitumensku mastiku ili nanositi površinu košuljice krovnim materijalom.
  • Obradite drvo antiseptičkim preparatom, dubokim penetracijom protiv vatre i vodonepropusnim lakom.
  • Označite i izvrtajte rupice u metalnoj pločici za metalne šipke.
  • Gurnite šipku na šipke i čvrsto zategnite sidrena vijka.

Važno je da svaka rupa smanjuje snagu ploče, tako da ne treba koristiti veliki broj šipki, a striktno je zabranjeno urezati u njega za montažu šporeta!

Proces izgradnje

Krovni krov je sagrađen sopstvenim rukama prema jasnoj instrukciji koja opisuje sekvencu svakog koraka. Za rezultat koji opravdava vreme i potrošene materijale, rad treba izvesti prema tehnologiji:

  1. Instaliranje puffova. Preklapanje greda može se koristiti kao olovke, a trebaju nam najmanje dva takva elementa kako bi se instalirali nosači na njima. Iskusni zanatlci gradili su grede preko greda kako bi izgradili trus sistem ugodniji i sigurniji.
  2. Na montaži su montirane dve police. Ako je potrebno, nosači mogu biti više, ali bez potrebe da se konstrukcija oteža. Dok sistem nije postao stabilan, stubovi su fiksirani vertikalno sa privremenim podupiračima. Montaža ramova i dijagonalnih rafta
  3. Nosač grebena je postavljen na stubove, pričvršćujući ga dugim noktima. Obične trnovačke noge su pričvršćene za nosač sa metalnim oblogama ili uglovima.

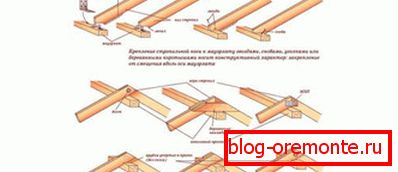

  4. Montirani centralni srednji splavari na kosinama kukova, a zatim dijagonalne trnovačke noge dvostrukih ploča. Načini fiksiranja nogu nogu
  5. Popravite završne šporete, tamnice, flaše i vjetrobransku ploču na jednoj ili dvije rampe.
  6. Kutija za kontra je postavljena, a membrana za parne barijere postavljena je na trakama i pričvršćena konstrukcionim spajalica. Šema materijala za podne obloge
  7. Da bi se izgradio krovni krov, češće se koriste krovovi, pošto je uz pomoć lakše pokrivati ​​padine složene geometrije. Za krovne materijale ovog tipa, potrebno je da napravite kontinualan sanduk od otpornih na vlagu vezane ploče.
  8. Pomoću specijalnog nehrđajućeg čelika sa gumenim šeširom, krovni materijal se fiksira na letvu. Imaju limove sa preklapanjem od 10-15 cm za zaštitu od penetracije vlage. Napomena, što je strmina krova krova, potrebno je više preklapanja.
  9. Nakon postavljanja krovnog materijala, krov se može izolovati iznutra, opremljen sa prozorima, olukom i dimnjakom.

Krovni krov je najpogodniji za iskrenu konstrukciju, ali kako bi ga sami izgradili, potrebne su kalkulacije, dizajn i strpljenje, bez kojih je nemoguće uspjeti.
