Kako napraviti proširiv krov valovitog proizvođača - uređaj

Živjeti u privatnoj kući ili u zemlji, vlasnici kuća, tokom vremena, grade građevinske objekte za različite namene. Posudje su izgrađene za skladištenje alata i opreme, za rekreaciju su opremljeni slikovitim gazebosom, za održavanje automobila - garaže ili odvoz automobila. Za izgradnju ovih zgrada neadekvatno je angažovati profesionalne radnike, bolje je uraditi instalacioni rad s vlastitim rukama. Ovaj članak će vam reći koji elementi jednokrevetne krovne konstrukcije se sastoje od valovitog poda, kako odabrati nagib, izvršiti proračun i izvršiti sami instalaciju.

Dizajn funkcije

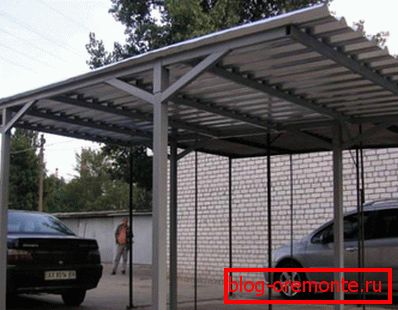

Jednostruki krov sa profesionalnog lista je odlična varijanta krovne konstrukcije, koja se koristi i za odvojene objekte i za zgrade. To je pristupačan i jeftin način da to uradite sami, što ne zahteva posebne vještine. Instalacija krvne krvi ima sledeće karakteristike:

  1. Dozvoljena pristrasnost. Nagnuti krov ima nagib unutar 20-25 stepeni, s obzirom na to da će konstrukcija profilisane ploče, čija je nagiba manja od navedenih vrednosti, prouzrokovati akumulaciju na površini snežnog poklopca, koji vrši teško opterećenje krovnog materijala i krovnog rama. Ugao više od 25 stepeni povećava vjetru krova sa bočne strane grebena, što dovodi do lomljenja poklopca sa nagiba u vetrovitom vremenu. Slant Roof Slope
  2. Efikasnost. Gradnja šupa zahteva manje materijala za krovove, tako da je postavljanje takvih krovova profitabilnije od instalacije dvukhskatnyh, chetyrekhskatnyh i šatora. Razmislite, manji je nagib krova, manja je površina nagiba. Za krovnu ili proširenje, zaštićenu od vetra sa jedne strane, možete napraviti krov, čiji ugao ne prelazi 10-15 stepeni.
  3. Jednostavno montirati. Tokom izgradnje svodnog krova, čak i početnik čarobnjak neće imati poteškoća, tako da se instalacija često vrši ručno. Izračunavanje i kreiranje krovnog projekta vrši se i samostalno.

Obratite pažnju! Valoviti - svestrani materijal, proizveden žigosanjem limova. Pokrivena je bojom ili posebnim polimernim premazom koji štiti od korozije. Dozvoljeni nagib krova za podove ovog sloja je 12-60 stepeni. Ako je ugao nagiba manji od 12 stepeni, ugradnja se vrši zaptivanje spojeva između ploča sa tiolom zaptivnim sredstvom.

Kreiranje projekta

Instalacija sanitarnog krova počinje stvaranjem projekta i šema zasnovanih na jednostavnim inženjerskim proračunima. Koristeći trigonometrijske formule, vrši se obračun, određivanje ugla nagiba, razlika u visini stubova i površina krova. Izračunavanje se može izvršiti ručno ili unositi izvorne podatke u poseban program za kalkulaciju koji automatski izvrši izračunavanje. Za određivanje parametara svodnog krova koristite sljedeće formule:

  • Izračunavanje razlike između visine podupirača se vrši formulom: Lbc = Lcd x tg A, gde je Lcd dužine zida kuće, gazeba ili krova, a tgA je ugao nagiba krova nagiba. Izračunavanje visine nosača i dužine nogu nogu
  • Duljina nogu nogu izračunava se prema formuli: Lc = Lbc x sin A, pri čemu je Lbc razlika između dužine podupirača rampe i sin A je ugao nagiba krova u odnosu na bazu.
  • Izračunavanje površine nagiba vrši se prema formuli: S = C x D, gdje je C širina nagiba krova, uzimajući u obzir nadvišenje, a D je dužina nagiba.
  • Ugao između nagiba i osnove krova određen je formulom A = Lbc / Lc, gdje je Lbc razlika između visine okvira krova i Lc je dužina korita stopala. Izračunavanje visine kosog krova

Važno je! Stubovi jednosmjernog krova od valovitih ploča u prednjoj projekciji su pravougaoni trougao, od kojih je glavica nogu hipotenuza. Montaža prohromskog krova sa sistemom za vješanje je moguće ako širina objekta ne prelazi 6 m, za veće zgrade potreban je unutrašnji glavni zid ili kolona.

Rezultat izračunavanja parametara jednokrilnog krova je dijagram plana, koji odražava obračunski nagib rampe, dužinu krakova nogu, korak između njih i dimenzije koje izračunava.

Montaža

Imajući šemu prokletog krova, lako možete sakupiti sahranjen krov valovite ploče svojim rukama. Za to će biti potrebna traka za metale i drvo, bušilica, odvijač, marker i merač, konstrukcijski spenjac i pričvršćivači. Potrebno je nabaviti drvnu građu za rafter ram, hidroizolacioni film i valoviti pod od željene boje i olakšanja. Tehnologija izvođenja instalacijskih radova s ​​vlastitim rukama je sljedeća:

  1. Pre svega, gradilište je očišćeno, očišćeno od ostataka, kamenja i štapića, površinu zemlje izravnava peskom ili zemljom. Popunjen stupanjskim ili trakastim temeljima.
  2. Nakon solidifikacije osnove, prikupi se okvir strukture. Pre svega, postavljen je donji trim, a zatim se postavljaju potporne noge, kontrolišući da razlika između njihove dužine odgovara izračunanom nagibu nagiba.
  3. Napravite komad trunke nogu, pokušavajući na vrhu trim i učiniti ga zarezom za fiksiranje. Ostala škare su napravljena od 50x150 mm dasaka prema obrascima. Uz pomoć metalne uglove, oni su pričvršćeni za gornji deo okvira zgrade.

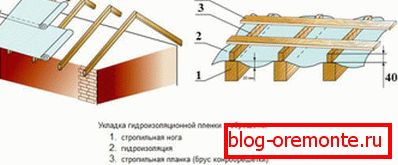

  4. Materijal za hidroizolaciju postavljen je na noge nosača sa prugama, preklapajući 10-15 cm, tako da voda ne prodire šavovima Vodonepropusni sloj je pričvršćen na šporete sa konstrukcionim spajalica. Ugradnja hidroizolacionog materijala i sanduka
  5. Šipka od drvenih rešetki dimenzija 25x50 mm je prikačena preko hidroizolacije duž rafter nogu. Neophodno je za organizaciju ventilacionog jaza između kutije i rafter rama.

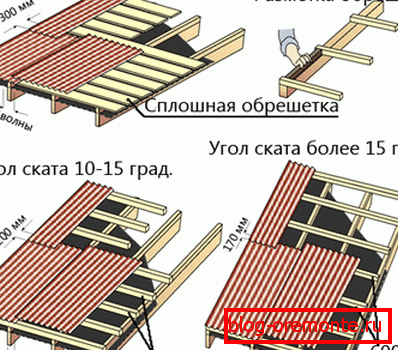

  6. Lepljenje je izrađeno od 50x150 mm dasaka, prikačeno ih u koracima od 10-15 cm, a ponekad se koristi kao neprekidna obloga od šperploče od vlage.
  7. Krovni materijal stavlja se na sanduk. Preporučuje se postavljanje odliva, počevši od donjeg desnog ugla, posmatrajući preklapanje između ploča od 10-15 cm. Za pričvršćivanje se koriste krovni vijci, opremljeni sa peračom za pranje, koji zatvara otvoru za bolju hidroizolaciju. Postavljanje profesionalnog poda Pričvršćivanje vijčanih krovnih vijaka
  8. Nakon ugradnje krovnog materijala, krov je opremljen sa oluci, nadstrešnicom i vjetrom. Nakon završetka rada proverite da li su spojevi spojeni.

Važno je! Prilikom postavljanja profesionalnog poda neophodno je pravilno izračunati potreban broj vijaka za samoprezivanje. Često ne postavljajte pričvršćivače, jer vlaga koja prodire u njih dovodi do korozije, uništavajući premaz. Ako su vijci suviše rijetki, može se "pljeskati" u vjetrovito vrijeme, čineći glasne buke.
