Kako napraviti slomljen krov to učinite sami - uređaj i

U početnoj fazi izgradnje, kada je daleko i prije odobrenja projekta, potencijalni domaćin smatra mnoge opcije različitih veličina, visina, planiranje u potrazi za najionalnijom opcijom. Ispitano je po vremenu, kao i iskustvom hiljada ljudi, taj prostor se u potpunosti i efikasno koristi u domovima sa mansardom. Zahvaljujući stambenom tavanu u kućama sa kosim krovom, troškovi jednog kvadratnog metra u njima su jedan i po do dva puta niži nego u sličnim dvospratnim stanovima s sličnim korisnim prostorom.

Međutim, tradicionalni krov sa dvostrukim nagibom u obliku trougla je potpuno neprikladan za tavansku opremu. S obzirom na to da njeni strmi dovoljni kosini skrivaju raspoloživi prostor, ostavljajući samo usku traku sa odgovarajućom visinom za udoban život plafona.

Zbog toga, najčešće izgradnja potkrovlja znači da je kući potreban slomljen krov. Ovaj dizajn je tehnički komplikovaniji od konvencionalnog dvostrukog nagiba, pa je veoma važno shvatiti strukturu svog truss sistema, mogućnosti instalacije, ako planirate sami da to učinite.

Sklopljeni krovni sistem

Projekat kuće sa kosim krovom

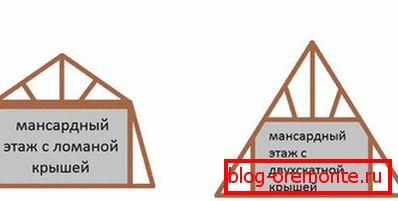

Razlika između trouglastog duoa i kosog krova

Osnovni elementi dizajna

Slomljen krov, sličan pentagonu sa gornjom tačkom na grebenu, vizuelno je podeljen na gornje i donje dijelove. U gornjem dijelu, nagib kosina je blagi, ne više od 20-300, au donjem dijelu je strmiji, unutar 50-60 stepeni. Za njegovu montažu koristi se mješoviti nosač, koji se sastoji od visi i naslonny raft nog nogu.

Da bi se formirala potrebna geometrija nagiba, da bi se postigla rigidnost konstrukcije, koristi se veliki broj elemenata, s obzirom na to što slomljeni krov ima impresivnu težinu. Glavne komponente krova su rafters, mauerlat, podne grede i dodatni regali, glavobolja, podupirači, zatezanje. Svi su izrađeni od mekog drveta od tvrdog drveta, koji se prethodno tretira sa retardantom, antiseptikom.

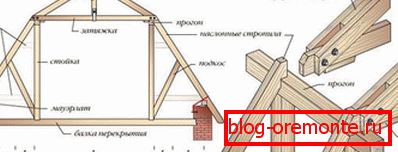

Dizajn truss sistema slomljenog krova

  • Mauerlat je kvadratni bar, položen na podnožju krova da ravnomjerno raspoređuje težinu preko podnih zidova, kao i zaštitu šlepača od prevrtanja.
  • Rafters. Noge od ramena, napravljene od glatkih, pouzdanih ploča formiraju rampu, konvergiraju se u skejtu. U nagnutom krovu, gornji splavovi su nazalni, jer imaju dodatnu podršku na regalima. A donji su visi, jer se kreću između greda i stezanja. Rastojanje između škare odabire se u opsegu od 60-120 cm, u zavisnosti od težine krovnog materijala ili širine izolacije.
  • Zatezanje. Takođe se zove vijak, horizontalni snop koji povezuje gornje šporete kako bi smanjio širenje. Takođe služi kao okvir za stvaranje mansardnog plafona.
  • Stalci. Vertikalne podupirače od drvene građe, prenoseći opterećenje sa laminiranih rafta na zidove ležaja kroz zatezanje. Nakon što su okruženi šperpločom, postaće zidovi potkrovlja, tako da se dužina stola određuje željenom visinom plafona. Iako je dovoljno 1,5-1,7 m za ugradnju stana, plafon od 2-2,5 m smatra se najudobnijim, što bi moglo biti obezbeđeno slomljenim krovom mansarda.
  • Bako. Vertikalno vešanje koje vezuje greben sa udubljenom, kompenzuje njegovu deformaciju.
  • Stubovi. Takođe poznati kao podrezivači, uglovi podupiru kako bi se spriječilo lomljenje raftera.

Struktura nagnutog kosog krova

Potrebni materijali

Pravila za instaliranje kartice za napajanje

Pre nego što napravite slomljen krov, morate postaviti električnu ploču prema građevinskim kodovima. Što je veća površina krova, to je veća težina, to je deblji debljina drveta. Ako je za male zgrade dovoljno materijala sa dijametrom od 100x100 mm, onda za kuće velikih snimaka koristi se bar 200x200 mm.

Pre ugradnje se vrši hidroizolacija mjesta za pričvršćivanje, u tu svrhu složeni krovni materijal ili nekoliko slojeva filma. Način ugradnje ploče za napajanje zavisi od materijala iz koga je izgrađena kuća. Najčešće se montira na betonsku košuljicu pomoću metalne stege.

Načini instaliranja kartice za napajanje

Tako da se ne izgube čvrstoća slomljenog krovnog pokrivača, u njemu je potrebno napraviti što manje rupa. A položaj vijaka treba izračunati tako da nisu između rafter nog, a ne ispod njih. U suprotnom, rupe na okviri će biti preblizu jedni prema drugima, što može dovesti do pukotina, kao i potpunog otkaza ploče za napajanje.

Sastav sklapanja truss sistema

Mnoga uputstva o tome kako napraviti kosi krov ne detaljno opisuju proces montaže truss sistema, čija se konstrukcija odvija na sledeći način:

  1. Prva stvar nakon ugradnje mauerlat-a je podnica plafonskih greda kosog krova. Njihova veličina je obično 100x200 mm.
  2. Zatim, police su izložene u dve paralelne linije, koje moraju stajati strogo vertikalno, za koje su ojačane privremenim podupiračima. Rastojanje između odvoda ne bi trebalo da bude veće od 3 m, a dužina komada se računa kao željena visina plafona plus 10-15 cm.

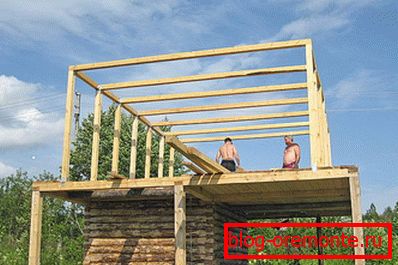

  3. Šasije su povezane nosačima od 50x150 mm daske, rezultujuća konstrukcija je okvir za potporne zidove nagnutog krova. Instalacija Rack-a
  4. Zidovi su zategnuti sa ploče 100x150 mm, pričvršćene na metalne uglove.
  5. Instaliraju se donji špirovci potpornog krova. Jedna šipka se kreće do vrha, gornja drška se vrši pod pravim uglom. Ovaj rafter se koristi kao šablon, svi ostali su snimljeni na modelu na zemlji. U donjem delu rafter nog je montiran kao ovna. Instaliranje vješalica
  6. Zakrivljene noge gornje staze su položene. Koristio je i šablon. Prvo, ekstremni rafters se instaliraju koristeći privremene podupirače, a zatim sve ostalo. Rafter rafters
  7. Uslovljena baka između grebena i zatezanja utvrđena je.

Spremni truss sistem

Dodatna toplotna izolacija

S obzirom da se potkrovlje pod kosim krovom koristi u stambene svrhe, neophodno je izolirati. Stručnjaci preporučuju upotrebu mineralne vune na bazi bazala u vidu rolni ili ploča.

Za centralnu Rusiju dovoljan je sloj izolacije od 150 mm. Takođe će vam trebati film od parne barijere, vodootporna membrana i okvir na kojem će se sve ovo prikačiti.

Izolacija slomljenog krova

Na unutrašnjoj strani kosina podešava se kontra-kutija. Za to se koristi ploča čija je širina nekoliko centimetara veća od debljine izolacije, s obzirom na to da se izolacija ne bi trebala potisnuti na bilo koji način.

To jest, za sloj mineralne vune 150 mm, pogodna ploča 50x200 mm. Ova praznina je takođe neophodna za cirkulaciju vazduha, pružajući prirodnu ventilaciju. Izolacija se postavlja između šipki protivprovalne pločice, a unutrašnjost se šije s odabranim materijalom.

Izgradnja okova

Pediment je deo zida koji se graniči sa kosinama krova, a ispod ga vijuga. Na slomljenom krovu ima pentagonalni oblik. Za konstrukciju frižidera potrebno je ojačati prvu mrežu, dopuniti konstrukciju nosačima, tako da se dobije okvir.

  • Ako se prozori nalaze na zabojniku, oni ostavljaju otvore za njih. Sva ostala mesta su obložena "inčima".
  • Krovni krov se može montirati pre krovišta ili kasnije. Prva metoda je dobra jer padine neće ometati rad, a druga je da je geometrija padina već postavljena.
  • Gableov prostor takođe treba zagrevanje, što se najčešće vrši unutra.
  • Stručnim krovovima preporučuje se upotreba bazaltne mineralne vune ili pene polistirenske izolacije za toplotnu izolaciju slomljenog krova.

Gable krov

Sledeći korak će biti postavljanje pločica za nadstrešnice duž perimetra zgrade. Veličina drvene građe može biti 25x150 mm. Zatim dolazi vreme instalacije drenažnog sistema, koji zahteva slomljen krov.

Nije teško instalirati strukturu svojim rukama, ali nakon postavljanja materijala za krovove biće teže. Ako se koriste metalne oklopne stezaljke, onda ih treba pričvrstiti direktno na rafterove pod hidroizolacijom, a ako su plastični - na prednju ploču.

Izgradnja sanduka

Slitni krov - ukrasni krov - neka vrsta podloge, koja je naknadno postavila krov. Može biti čvrsta ili rešetkast, zavisno od vrste materijala.

  1. Čvrsta. Izvedite od ploča od šperploče otporne na vlagu, koja je postavljena na čvrste grede. Koristi se za montiranje ondulina, šindala, škriljevca.
  2. Grid. Izrađena je od neobrađene ploče koja se postavlja pravolinijskom na šporete. Nanosi se prilikom postavljanja metalnih pločica, profesionalnog poda.

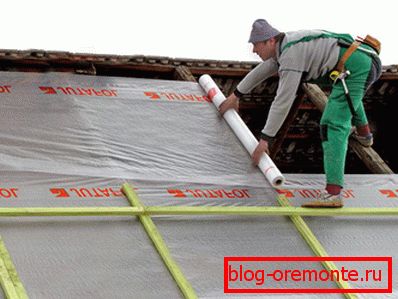

Hidroizolacioni rafters

Pogodno je napraviti sanduk na kosom krovu ako već postoje skele oko perimetra kuće, u svakom slučaju su neophodni za izgradnju krova. Prvo, hidroizolacioni film je pričvršćen za rafterske noge, a za to je koristan konstrukcijski spenjac. Film je položen sa preklapanjem od 10-15 cm, a onda su pričvršćene letve kontra-letvica i lampe. Dužina dasaka bi trebalo da premaši dužinu krova da bi se formirala prepreka i gab.

Krovište

Redosled krovnih radova na slomljenom krovu određuje prvenstveno odabrani materijal. Hajde da razgovaramo o instalaciji metala, jer je ona najpopularnija u privatnoj gradnji. Za polaganje je neophodan snažan odvijač, alat pogodan za sečenje metala, čekić, merač trake, marker, pocinčani samousšljivi vijci sa gumenom glavom. Prvo napravite sečenje limova od metalne pločice, a zatim instalaciju, od mahovine.

Važno je! Vijci moraju biti pričvršćeni u dnu talasnog uzorka. U suprotnom, lista je deformisana, gori se kreće krhko, zbog čega, u vetrovitom vremenu, krov će "zujati".

Podne obloge od metalne pločice

  • Osim krovnog materijala, slomljeni krov mora biti opremljen drugim važnim elementima: grebena, zaštitnika od snijega.
  • Greben je instaliran sa preklapanjem od 10 centimetara na metalnoj pločici na oba rampi.

Snegozaderzhateli služe kako bi se sprečilo taljenje snijega, to je mala vijenca. Oni su pričvršćeni na kratkom rastojanju od kraja kosina na vijcima, uzimajući u obzir činjenicu da zaštitnik sneg mora izdržati veliki teret, posebno u snijegu.

Slomljen krov s vlastitim rukama ne samo da štedi radničku brigadu radnika, već će uveriti da su procesi pravilno izvedeni, jer se izgradnja odvijala u skladu sa tehnologijom.
