Kako postaviti dimnjak cigle vlastitim rukama - dijagram i

Većina privatnih kuća koje se koriste za stalni boravak, opremaju se svim vrstama uređaja za grijanje. Kotlovi, peći i kamini, bez obzira na vrstu iskorišćenog goriva, moraju biti opremljeni sa kanalima za dim izduvnih gasova kroz koje se otpadni proizvodi sagorevanja puštaju u atmosferu. Opeka dimnjak se smatra klasikom izgradnje peći i, uprkos obilju analogija od jeftinijih i pristupačnih materijala, ostaje najpopularniji način da se riješi dima.

Izgradnja

Na prvi pogled, čini se da je ciglani dimnjak za grejanje kotao ili kamin samo vertikalno sklapanje cevi. Ovaj utisak je varljiv, jer kako bi sistem za uklanjanje dima pravilno funkcionisao, potrebno je dati cevi određenom obliku i dužini. Uređaj ciglom od cigle sastoji se od sledećih delova:

Izgradnja канала дымоудаления из кирпича
  • Montirana cev. Ovaj izraz odnosi se na područje dimnjaka, pričvršćen za peć kotla ili kamina. Počinje od zida grijača i završava se u 5-6 redova do međuslojnog preklapanja. Postavljanje postavljeno montirano uz obavezno poštovanje ligovanja zglobova između cigli.
  • Ponavljanje. Fluff se naziva širenje dimnjaka, počevši od 5-6 redova pre preklapanja i završetka nakon njegovog prolaska. Polaganje fuzije vrši se sa umetanjem ploča od cigle, povećavajući spoljašnji perimetar cevi za 250-400 mm.
  • Riser. Izraz "riser" odnosi se na vertikalni deo dimnjaka, koji prolazi kroz potkrovlje do krova kuće. Postavljanje podizača je ravno kašikom, krstom ili lancem ligacije šavova.
  • Otter. Otter je nazvao još jedan prošireni ciglanski dimnjak, počevši odmah nakon povlačenja na krov. Ovaj deo cevi je širi od risara 100 mm sa obe strane, što služi kao pouzdana zaštita od prodiranja vlage u razmak između dimnjaka i krova.
  • Vrat. Ravni deo cevi, koji počinje nakon vidre i odgovara veličini podizača, naziva se vrat.

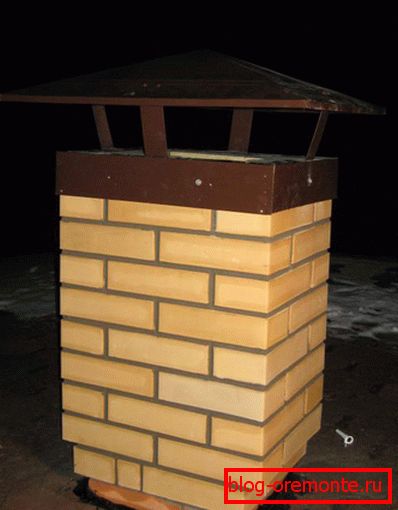

  • Kapa. Ciganski dimnjak se završava sa dva reda zidova, napravljenih sa produžetkom. Ovaj deo cevi se naziva vrhom. Na njega se stavlja deflektor ili vetrobran za zaštitu vode i ostataka od ulaza u izduvni kanal kanala.

Važno je! Da biste dizajnirali efikasan ciglani dimnjak svojim rukama, morate pratiti tri glavna pravila: posmatrajte istu veličinu kanala za uklanjanje dima tokom cele dužine, odaberite dio u skladu sa zapreminom kotla ili peći i izbjegavajte okretanje i unutrašnje uglove.

Izbor materijala

Izgradnja dimnjaka, morate se pobrinuti za izbor kvaliteta i odgovarajući za karakteristike performansi materijala. Profesionalne peći preporučuju crvene čvrste cigle. Širina jedne cigle je 125 mm, uzimajući u obzir centimetarske šavove između njega, koristeći ovaj materijal postavljaju ciglani dimnjak 140x140 mm, 14x270 mm ili 270x270 mm. Kada proveravate opeku prilikom kupovine, obratite pažnju na sledeće karakteristike:

  1. Boje ravnosti. Kvalitetna cigla ima jedinstvenu, bogatu crvenu nijansu. Prisustvo belog cveta, stranih uključivanja ukazuje na prisustvo u sastavu kreča, niske gline i drugih nečistoća.
  2. Integritet Snaga - glavni kriterijum za izbor materijala za izgradnju dimnjaka. Ako se na površini cigle pronađe pukotine i čips, najverovatnije je napravljen bez usklađenosti sa tehnologijom niskokvalitetnih sirovina. Čvrsta crvena cigla za dimnjak
  3. Odgovarajuće veličine. Tokom inspekcije treba izmeriti nekoliko slučajno odabranih opeka s lancem i provjeriti veličinu usklađenosti sa GOST standardom za ovu vrstu građevinskog proizvoda. Zidna cigla različitih veličina izgleda nejasna i ne služi dugo.
  4. Tačna geometrija. Da biste potvrdili ispravnost geometrijskog oblika, uzmite dve cigle i primenite jedni na druge. Ako između njih nisu formirane praznine i praznine, sigurno možete kupiti. upotreba slabo spaljene cigle za izgradnju dimnjaka

Obratite pažnju! Opeka je materijal otporan na toplotu koji može da izdrži temperaturu od 400 do 500 stepeni, na koji se dim koji se prolazi unutra zagreva. Tako da šavovi ne postanu slaba tačka dimnjaka, koristite rešenje zasnovano na gline ili specijalnim suvim mešavinama koje preporučuju proizvođači za izgradnju peći. Širina šavova se smatra važnim kriterijumom za kvalitet zidova, što je tanji bolje.

Sastav skupa

Za izgradnju ciglane dimnjaka svojim rukama potrebna su specijalna znanja i vještine, pa najčešće izgradnja cijevi, poput kamina ili peći, obavlja profesionalni štednjak. Kvalifikovani majstori stvaraju složene, funkcionalne dizajne u obliku zmije za efikasnije grejanje, opremanje kanala za dovod zraka i prozora. Zidarski dimnjak najjednostavnijeg dizajna je sledeći:

  1. Pod lokacijom kamina, šporet ili kotao prelaze temelj, koji nije povezan sa glavnim. Visina osnove za punjenje izračunava se na osnovu težine peći i dimnjaka. Obično je dovoljno debljina od 30-50 cm, ako je potrebno, temelj je ojačan za armiranje.
  2. Nakon izgradnje peći ili ugradnje uređaja za grijanje, počnite da postavljate gornju cev. Polaganje se vrši striktnim poštovanjem bandaža. Da bi se smanjio broj sečaka, koristi se ligacija kašike.
  3. Za 5-6 redova do plafona počinje širiti puh. Na ovom mestu, dimenzije cevi se povećavaju na 250-400 mm, koristeći četvrtine cigle. Postavljeni su unutar klake tako da unutrašnja površina kanala za uklanjanje dima ostaje ravna. Kreiranje zglobova odvija se u 5 redova, od kojih je poslednja polagana čvrsta cigla sa poštovanjem oblačenja. Shema postavljanja za puhanje dimnjaka Dimnjak
  4. Tokom rada na tavanu postavite odvodnu cev, čija su dimenzije jednake širini i dužini montirane cijevi. Na nagibu krova između škafova presekao je otvor za izlaz dimnjaka.
  5. Nakon dvostruke linije iznad krova, vidra počinje da lebdi. U zavisnosti od geometrije i nagiba nagiba, ona je jednostrana ili multilateralna. Otvor se sastoji od 9 redova cigle, od kojih je svaka četvrtina šira od prethodne. U poslednjem redu treba posmatrati pravilnu ligaciju između šavova. Formiranje vidre izduvnog kanala dima

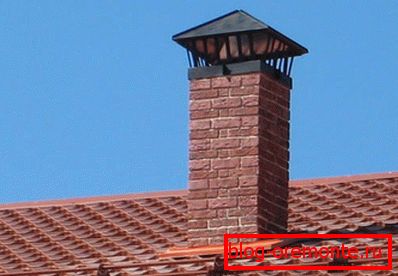

  6. Zatim izgradite vrat dimnjaka i poklopca. Nosite mušicu na vrh. Flyugarka na vrhu dimnjaka

Važno je! U procesu izvođenja zujanja, vidre i stvaranja vrhova, potrebno je sječiti opeku da biste dobili potrebnu veličinu. Da bi se obezbedila glatkost unutrašnje površine izduvnog kanala za dim, potrebno je lepo i ravnomerno sečenje. Majstori pećnice sa iskustvom jednog pokreta razdvajaju opeke do željene veličine, međutim, lakše i brže se koristi mašina za brušenje i sečenje.

Izgled kaminskog kamina od kamena

Greške instalacije

Neisculacije učinjene tokom izgradnje ciglane dimnjaka od strane neprofesionalnog učitelja dovele su do finansijskih gubitaka, požara i povećanog rizika od trovanja ugljen monoksidom. Teškoća je u tome što nakon završetka dizajna nemoguće je popraviti nedostatke, najčešće jedini izlaz je potpuna demontaža i rekonstrukcija cijevi. Zajednički problemi u radu majstora za uklanjanje dima veruju:

  • Nepogodni materijal. Neznatno ili sa ciljem štednje novca, vlasnici kuća koji grade sopstvenu dimnjačku šuplju, silikatnu, recikliranu ciglu. Upotreba dimnjaka iz takvih materijala nije bezbedna.
  • Promijenite veličinu kanala. Zbog promene veličine kanala, silazni potisak se smanjuje, pojavljuje se sedimentacija čađi i zagušenje unutar cevi.
  • Nedovoljna dužina vrata cijevi. Zbog ove greške sila sile u ložištu je smanjena, da bi se eliminisao ovaj problem, dovoljno je povećati visinu dimnjaka prema preporučenom.
  • Netačan oblik kanala. Najbolji oblik kanala za uklanjanje dima - krug ili oval, koji rade sa ciglom, veoma je teško postići takvu geometriju. Zbog toga je cigla cijevi pričvršćena pravougaonom ili kvadratnom. Ako će unutrašnja površina imati veliki broj uglova, na njima će se nalaziti koraci, čađi. Izgradnja ciglane dimnjaka

Kanali izduvnih dimnih dimnih kanala će trajati vek, ako ne i uštedjeti na kvalitetnom materijalu i poštuju tehnologiju. Da biste izbegli probleme sa radom grijača, naručite dizajn dimnjaka od iskusnog majstora.
