Kako spojiti rafters jedni s drugima u skejama s vlastitim

Veliko opterećenje postavlja se na nosni okvir krova, koji se kreira od krovnog materijala, sloja toplotne izolacije i težine snega koja leži na površini nagiba. Da bi se sprečila kolaps strukture, kreiran je krovni sistem uzimajući u obzir sve sile koje potencijalno utiču na to. U procesu izračunavanja odrediti potreban broj i veličinu poprečnog preseka rafter nogu, na kome pada glavna težina krova. Međutim, jednako je važno koliko se dobro povezuje splavarenje u grebenu. Ovaj članak će vam reći koje vrste veza postoje, kako ih ispravno napraviti i na koji način zavisi izbor jedne ili druge metode vezivanja.

Vrste povezujućih čvorova

Osnova krovnog rama je krovna konstrukcija u kojoj će se pojedini elementi međusobno povezati u konstrukciji različitih geometrijskih oblika, na primer, trouglastog ili pentagonalnog. Jedan od najtrajnijih i otpornih na spoljašnje uticaje figure je trougao, ovakav vid se daje na farme zabave i poluprečnika,. Priključni čvor se naziva mesto za spajanje ili pričvršćivanje škafova jedni s drugima, sa pločom za napajanje, dodatnim nosačima. U izgradnji truss sistema koriste se sljedeće vrste čvorova:

  • Priključak na pločicu. Svaka nosaća nogu ima tačku pričvršćivanja na osnovu rama, nazvanu mauerlat bar. Njen zadatak je da ravnomerno raspodeljuje opterećenje od težine krova i prenese kroz podupirne zidove do osnove konstrukcije. Povreda integriteta ploča za napajanje smanjuje njenu čvrstoću, tako da se veza vrši pomoću šipki, metalnih uglova ili pištolja na krajevima rafter nog. Dodavanje špriceva na mauerlat
  • Veze između čvorova među sobom. Povezivanje škafa krova među sobom vrši se u grebenu krova. Pored težine krovnog materijala, noge rama podložne su napetosti na fleksu i na deformaciji. Stoga je greben čvor pod stalnim pritiskom. Pouzdanost i nosivost truss sistema zavise od jačine i tačnosti ovog pričvršćivanja. Povezivanje rafterskih nogu među njima u grebenskom čvoru
  • Priključna jedinica sa dodatnim pratećim elementima. Da biste smanjili i distribuirali opterećenje od stopala, koristite zavrtnje, zatezanje, podupirače i nosače. Oni su povezani jedni s drugima sa polu-drvenim pričvrščivanjem, metalnim pločama ili ekserima. Pričvršćivanje špriceva sa vijkom

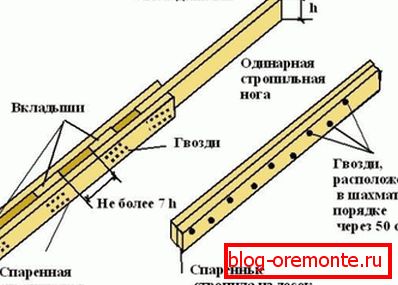

  • Splice čvor. Za proizvodnju škare za krovove sa širinom nagiba preko standardne dužine ploča od 6 m, primjenjuje se način spajanja drvosa od 2-3 fragmenta. Metode spajanja nogu nogu

Važno je! Tokom izgradnje trznog rama, koriste se dvije vrste čvorova za povezivanje: kruto i mobilno. Teška pričvršćivanja se zovu kada su elementi nepokretni između njih. Mobilne veze imaju mogućnost da promene svoju poziciju, koriste posebne "klizače" od metala.

Način povezivanja rafters u grebenu

Grebenasti čvor truss sistema nalazi se na vrhu krova i formira se povezivanjem između nogu jednog parka parusa. Ni ovaj deo okvira nije veliki teret za konj koji izdržava, iskusni krovovi koriste sledeće opcije montiranja:

  1. Butt. Da bi se izvršila veza između udubljenja, jedan kraj ploča koji se koriste za proizvodnju nogu se sija pod uglom, tako da se u kombinaciji formiraju ugao. Za pričvršćivanje špahtara na ovom mestu koristite nokte, zakačite na kraj stopala pod uglom tako da prođe kroz obe noge. Da bi se ojačala pričvršćivanje, koristite posebne metalne ploče sa otvorima za vijke. Postaviti na raskrsnicu sa dve strane i fiksirati vijke ili nokte. Zglobovi zglobova
  2. Na gredu. Još jedna od krajnjih do kraja montažnih opcija uključuje upotrebu šipke nazvane greben nosač. Izborom ovog načina povezivanja, škare su takođe isečene pod uglom na uzorku, ali ne pričvršćene ne jedni s drugima, već fiksirane na drvo. Kada se montira na gredu, greben ima ne istaknut vrh, već ravan. Montirajte rafters na gredu

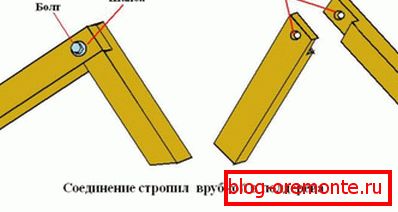

  3. Preklapanje. Za pričvršćivanje nogu nogu preklapane u grebenskom čvoru, krajevi nogu su spojeni i pričvršćeni metalnim šipkom ili vijkom sa navrtkom. Za pouzdanost na obe strane vijaka nositi podloške velikog prečnika, a neki majstori dodatno koriste gumeni zaptivač.
  4. U žljeb. Povezivanje škafova u žleb je pogodno za veštene, iskusne tesarice. Sastoji se iz proizvodnje u jednoj trnovoj nozi, a na drugom spajku, spajanje kojim se grede pričvršćuju drvenim klinom ili ekserom.

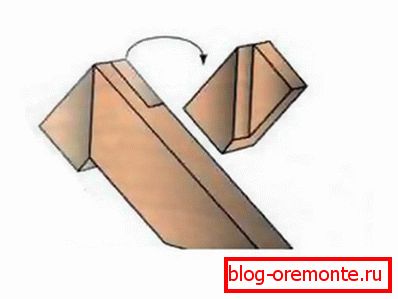

  5. Na pola drveta. Pričvršćivanje u polusestini je malo jednostavnije nego što se pridruži žlebu. S obzirom da je za izvođenje, potrebno je srezati na kraju škare jednake polovini debljine ploče. Povezivanjem ovih žlebova kao slagalice i obezbeđivanjem noktiju ili noktiju, stolari dobijaju jak čvor grebena. Složeni splavi na polu drvetu Tehnologija ugradnje grebenskog čvora na polu stablu

Pažnja! Rad sa drvenim kućama od drveta i dnevnika zahteva poseban pristup. Pošto prirodno drvo menja veličinu u toku promene procenta vlažnosti, kuća izgrađena od ovog materijala smanjuje se u prvih 5 godina rada. Za kompenzaciju skupljanja, čija veličina ponekad dostiže 20 cm, neophodni su posebni pokretni nosači. To je ploča za pričvršćivanje škafa, povezanih metalnim šipkom.

Pokretni nosač za čvor grebena

Principi montiranja

Da bi povezali šporete jedni s drugima u grebenu, neophodni su najčešći alati: olovka, merna traka, pila, nivo zgrade, šrafciger i pričvršćivač. Kvalitet rada zavisi od sledećih pravila:

  • Tip pričvršćivača koji se koristi za svaki vezni list određuje se u proračunu i dizajnu truss sistema. Da bi se izbegla konfuzija, ove informacije se odražavaju u crtežu.
  • Da bi sve tačke vezivanja imale istu veličinu i ugao, obrazac se pravi od jedne prethodno označene i napravljene.
  • Ako se vijak ili vijci koriste u fiksiranju i potrebno je napraviti rupe, onda njihov prečnik treba da premaši dimenzije pričvrsnog elementa. Ovo sprečava pucanje, grebanje i upadanje drveta.
  • Zatezni vijci, šrafovi ili ekseri ne produbljuju ispod površine ploča, već ostavljaju mali razmak tako da se drvo neće oštetiti kada se promijeni vlažnost.
  • Svaka veza trnovih nogu u skejtu trebalo bi da bude čvrsta, ali ne čvrsta. Nakon završetka instalacije vrši se provjera stezanja svih čvorova.

Ridžni čvor krova - oblast na kojoj je najveći teret. Zbog toga nosivost celokupnog truss sistema zavisi od tačnosti izračunavanja i kvaliteta povezivanja raftera.
