Krov samog kućišta

"Glavna figura" u procesu izgradnje krova je krovni okvir. Cijeli mehanički opterećaj pada na njega, stoga se najviše zahtijevaju za njega u smislu snage, pouzdanosti i izdržljivosti. Kako napraviti krovni ram kući sa svojim rukama? Ovo pitanje zbunjuje svaki drugi builder novinara. Nemojte odustati ili odmah tražiti pomoć od stručnjaka. Sa pravim kalkulacijama, dobrim poznavanjem teorije i pravog raspoloženja, možete sve učiniti sami. U ovom slučaju ne samo da će biti moguće uštedjeti novac, već i kontrolisati proces izgradnje.

Vrste truss sistema

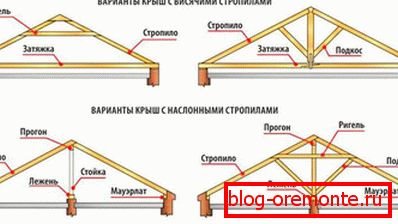

Vrste krovnih sistema

Prilikom izgradnje krovnog rama prvo odlučite o vrsti rafter sistema. Ovaj dizajn se sastoji od dvije truss noge. Gornji dio njih je međusobno povezan, a dno čvrsto pričvršćeno kravatom, što služi kao osnova za preklapanje tavanskog prostora.

Postoje dve vrste rafter aranžmana:

  • naslonny;
  • visi
Konstrukcija truss sistema

Izbor zavisi od strukture zgrade. Ako je rastojanje između zidova nosača veće od 6m, sistem obešenja se obično instalira. Njegova posebnost je u tome što bočni zidovi kuće služe kao podrška za škare. Stoga, za široke građevine, postoji velika verovatnoća sagranja ispod težine konstrukcije špala. Sistem suspenzije se smatra pouzdanijim. Koristi se na rastojanju od više od 6m, ali sa nosnim zidom koji se nalazi u centru zgrade. Ovom opcijom, kako bi se izbjeglo saganje, po pravilu, staviti dodatnu podršku.

Materijal okvira

Materijali i pričvršćivači

Ključni čvorovi rama su drveni rafteri. Ove ploče 50x150 i drvo 150x150 su pogodne za ovu svrhu.

Obratite pažnju! Krovni okvir je izrađen ne samo uz upotrebu rezane građe, već i iz armiranobetonskih konstrukcija. U drugom slučaju, samo-postavljanje krovnog rama i govora ne može biti zbog velike težine konstrukcije.

Kuća kućišta krova

Takođe u izgradnji korisnih:

  • Nosači i srednji nosači za pričvršćivanje na šporete.
  • Metalne vijke za montažu nosača.
  • Samoredušni vijci prečnika 8.10mm za povezivanje škafova jedni sa drugima.
  • Galvanizirani nokti.

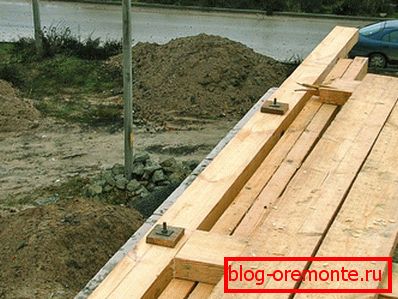

Instalirajte traku za podršku

Instalirajte traku za podršku

Podupirač za krovni okvir je drvena greda, koja se nalazi na nosnom zidu kuće. Distribuira težinu krova i sve opterećenja na nosaču. Beam 150x150 ili 100x150 je pogodan kao traka za podršku. Pored perimetra zgrade, prije polaganja mauerlat, postavljen je monolitni betonski kolovoz, a zatim nekoliko slojeva krovnog materijala.

Mount mount

Za slaganje mauerlat-a u vijke osnovnih metala instalirani su promjer 10 mm. Podnožje se postavlja duž slepe površine. Kada je šipka u kontaktu sa igle, treba da napravite znak. Na njima su bušene rupe koje odgovaraju prečniku šiljaka. Mauerlat se stavlja na šipke, koje bi trebale protjerati 10-15 mm od šipke. Zaključajte drvo pomoću navrtki.

Obratite pažnju! Da biste se zaštitili od oštećenja drveta ili previše zatezanja matica, postavite ravnu podlošku između matice i drveta.

Izgradnja truss sistema

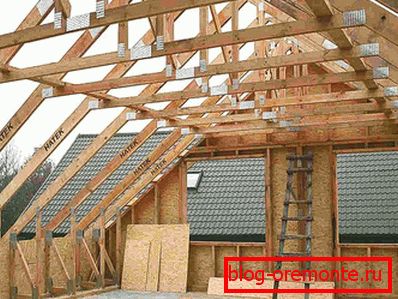

Montaža škafa

Instaliranje špriceva je sledeći korak u procesu podizanja krova kućišta ramova. Prva stvar u mauerlatnim žlebovima je napravljena, koja će biti pod instalacijom rafter nogu. Rastojanje između krakova nogu ne bi trebalo da bude veće od 1,5 m, u protivnom će biti nedostatak krutosti.

Obratite pažnju! Ako želite da koristite izolacijski materijal, rastojanje između špriceva treba da bude u skladu sa veličinom izolacije.

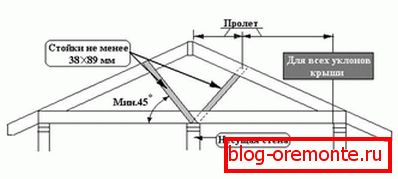

Dijagram truss sistema

Ugradnja špaleta se vrši iz krajnjih delova. Postavite škare na krajeve, istegnite kabl između klizaljka kako biste se orijentisali na njega. Ubacite šipke u žlebove.

Obratite pažnju! Prilikom postavljanja rama, šporeti treba da izlaze izvan perimetra. Prihvatljiva vrednost - 40 cm.

Dno špaleta treba fiksirati vezivanjem, što će poslužiti kao osnova na podu potkrovlja. Šetališta su povezana pomoću vijaka postavljenih pre-bušenih rupa.

Gojaznost

Gojaznost

Tip krovnog materijala direktno utiče na tip lajsne.
To je dva tipa:

  • čvrsta;
  • razređen

Za kontinualnu letvicu koristi se veziva odporna na vlagu od 10 mm i više. Ovaj tip lajsne se koristi za valjane i meke krovne materijale. Kada se koriste razređene sanduke, ploče i šipke se pakuju na šporete. Rastojanje između njih varira u zavisnosti od veličine materijala za krov. Da bi se povećala čvrstoća konstrukcije, prvi redovi sanduka se pakuju bez praznine.
Instalacijski radovi su skoro završeni.
Ostaje izolovati krov, napraviti hidroizolaciju i pokrenuti krov. Kao što vidite, krov kućišta nije prekompleksan u izgradnji. Tokom konstrukcije kadra, glavna stvar je pažljivo izračunavanje i mala količina vremena.

Video

Preporučujemo da gledate video o konstrukciji krovnog rama.
