Krovni krov - dizajn truss sistema

Ponekad krov sa dvostrukim nagibom izgleda dosadno i uništava harmoniju arhitektonskog stila, tako da dizajneri moraju izmisliti nešto originalnije. Jedna od ovih opcija sa "okretanjem" - krovni šator tipa. Elegantni simetrični dizajn s jedne strane izgleda jednostavno, ali istovremeno udara u egzotiku, a odnosi se na estetiku istočnog ili severnog jurta.

Krovnim majstorima se preporučuje da napuste samonaponsku konstrukciju krova na krovu ako niste sigurni u visok nivo veštine i iskustva u izgradnji. Najjednostavnija opcija je poveriti stručnim radovima i instalaciju dizajna. Međutim, ništa vam neće spriječiti razumijevanje strukture krova kičme i njegovog truss sistema kako biste ocijenili mogućnost samog gradnje.

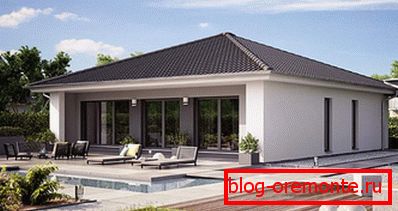

Kuća s krovom kuka

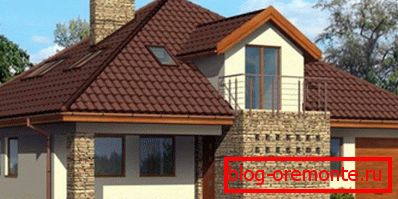

Kuća s krovom kuka

Kuća s krovom kuka

Dizajn funkcije

Krov krova, čija se konstrukcija može sastojati od četiri ili više kosina, u klasičnoj verziji se smatra nečim čettyrehskatnoy. Broj nagiba zavisi od geometrijskog oblika podnožja krova. Ako se prekrivaju struktura u obliku kvadrata, biće četiri, a ako je okruglo, onda može biti pet do šest ili više, glavni uslov je da su isti u obliku i veličini.

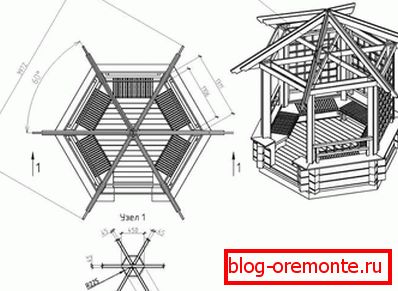

Hip krovni dizajn

Izgradnja krova kuka sastoji se od sledećih delova:

  • Ridge čvor, tačka povezivanja svih krovova hip krova, formirajući njen vrh, vrh.
  • Triangularne kosine, poduprtih šipkama i formiranjem površine krova. Bez obzira na to koliko kosina ima krov kreveta, njihov ugao nagiba varira od 20 do 50 stepeni.
  • Nadstrešnica, ispupčen deo krova, koji štiti zid od kiše i vetra. Da bi nadvišenje efikasno obavljalo svoje funkcije, njegova dužina mora biti najmanje 40-50 cm. Dugi donji dijelovi rafterskih nogu ili fila predstavljaju nadvišenje.
  • Krovni pokrivač, materijal sa krovnim sistemom hipped krova je zatvoren kako bi se formirala njegova površina. Ona štiti zgradu od prodora u sneg, kišu i hladnoću. Metalni krov, valovita ploča, ondulin, šindlas, krovni premaz, šljunak se koriste kao krovni materijal.

    Krovna torta

  • Trus sistem, elementi krovnog ramena kuka, koji nose i distribuiraju svoju težinu na zidove ležaja i temelj, sprečavaju deformaciju, potapanje i kolaps.
  • Sistemi za odvodnjavanje, skup elemenata koji pomažu višku vlage da napuste površinu krova kuka u kanalizacionoj kanalizaciji. Sastoji se od ulaznih kanala, oluka i vertikalnih cevi.

Krov krova je konstruisan na principu simetrije. Zbog toga, maksimalna harmonija se može postići kada se kao osnova koristi okrugla ili kvadratna struktura. Za pravougaone kuće, takođe možete napraviti krov kreveta, ali je mnogo teže nego ako napravite krov kreveta.

Prednosti

Krovni pokrivač je prilično komplikovan u dizajnu i dugotrajan za instalaciju, ali gledajući okolne kuće, možete videti da je veoma popularan. Dizajneri koriste projekat u izgradnji krova kičme kako bi objasnili njegove prednosti:

  1. Odlična aerodinamička svojstva koja omogućavaju krovu kičme da izdrži ravnomerno i čak i udare u uragana, bez straha da će srušiti krovni materijal i kolut u potkrovlju.
  2. Dizajn krova kičme sa svojim strmim padinama omogućava vam da zaboravite na takav neprijatan, rutinski događaj, kako čišćenje krova od snijega.
  3. Krovni pokrivač ostavlja mogućnost uređenja prostranog stambenog tavanskog prostora. Međutim, zbog odsustva žljebova, morat ćete instalirati skupe prozore koji se montiraju direktno na rampu.
  4. Prvobitni dizajn razlikuje kuće sa četverostranim krovom od redova sličnih projekata sa dvostranim trouglastim krovom.

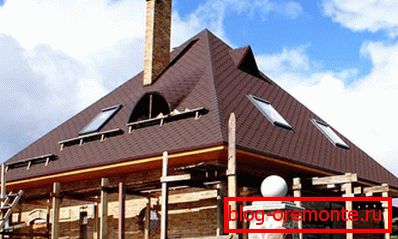

Kuća s krovom kuka

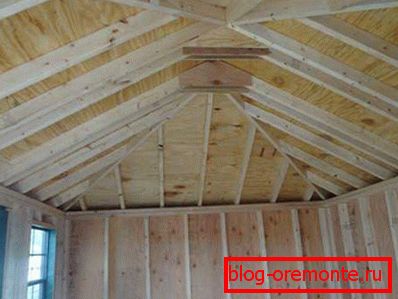

Krovni pokrivač iznutra

Device truss sistem

Raft sistem krovni krov - okvir na kojem drži, njegov temelj. U zavisnosti od načina prikačivanja špala, postoji varijanta visi i najlon. Viseći rafteri se baziraju na dvije tačke - mauerlat i greben čvor, a letvice imaju dodatnu podršku na vertikalnom postolju, koji se montira na unutrašnji zidni nosač. Izbor tipa krova krovnog krova zavisi od rasporeda i površine kuće.Iskusni dizajneri krova ne preporučuju korišćenje zidnih sistema ako padine nagiba prelaze 40 stepeni.

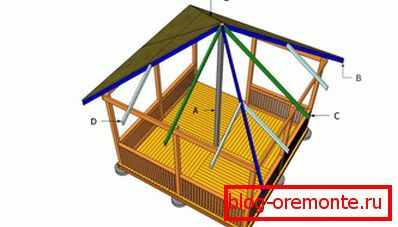

Raft sistem krovni krov

Sastoji se od sledećih elemenata:

  • Mauerlata. Tokom izgradnje krovnog krova, na zidu, bazi svakog nagiba, postavljen je mauerlat od 150x150 mm debljine ili više. To jest, ako je krov četvorosmeran, trebaju vam četiri izdržljiva, pouzdana greda tretirana vatrom retardantom i antiseptikom. Mauerlat se koristi kao podrška za pričvršćivanje špriceva i distribuciju težine krovne konstrukcije oko perimetra nosivih zidova. Inače, na unutrašnjim pregradama koje su uključene u kosi truss sistem takođe montiraju nosač, samo se naziva pod.
  • Ridge čvor. Tačka na kojoj se sastoje gornji delovi rampi noge se zove morski pejzaž. Krovni šator-tipa podrazumeva povezivanje grebena u obliku čvora, a ne linije, poput kuka ili dvuhhskatnih.

    Ridge čvor uređaj

  • Dijagonalni (nakosni) rafteri. Oni se udaljavaju od grebena u četiri pravca do uglova mauerlat, čineći rebra rampi. Duzina nakosny rafter noge je vise nego obicno, tako da njihova debljina mora izdrzati veća opterećenja.
  • Narozhniki. Ovi elementi su karakteristična karakteristika krova kičme, imaju različite dužine, raste dok se približavaju centralnoj nozi. Narodezhniki fiksiraju jednu stranu na rafters, a drugi na mauerlat.Iskusni krovovi ističu da se u svakom slučaju planeri ne smeju pričvršćivati ​​za nosače i grebenaste čvršće, jer to prouzrokuje rigidnost konstrukcije!

    Montažni poklopci

  • Centralni rafters. Najduža noga, koja se nalazi u sredini između dve kose, je sve što je ostalo od običnih raftera, koji se koriste u krovu hip kukaca.
  • Stalci. Vertikalno postavljene šipke koje služe kao nosač grebena ili škare. Koriste hip krov sa sistemom preklapanja.
  • Zatezanje i zavrtnje, horizontalne prelaznice između rafterskih parova, gašenje burnog opterećenja na zidovima kuće. Što je veće zatezanje, to je deblji bar.
  • Struts, rekviziti, postavljeni pod uglom od 45 stepeni do rafter nogu. Oni su neophodni kako bi se smanjio deformacija špriceva na težini sopstvene težine.

    Artikulacija raft nog nogu

  • Sanduci. Lepljenje je osnova za podne podne obloge. Mekani i rolni krovovi zahtevaju opremu neprekidnog nanošenja vlage odpornih na vlagu, a za oblogu i metalnu pločicu dovoljno rešetkasta.

Sistem raftera može se napraviti od metala ili drveta. Drvo je jeftinije, lakše se obrađuje, ali je potrebno prethodno tretiranje sa antiseptikom, retardantom za zaštitu od gnjavanja i požara.

Nijanse dizajna

Izgradnja hip krova počinje sa proračunom i izradom radnog nacrta. Ne samo arhitekte mogu pomoći u ovom, već i specijalnom računarskom programu. Izračunavaju ugao nagiba nagiba, visinu grebena, presek elemenata rama.

  1. Prvi korak je određivanje nagiba klizača, na osnovu podataka izgradnje klimatologije. Uz pomoć posebnih mapa, saznaju koja od osam zona snega i vjetra opterećuje gradilište i koji je preporučeni ugao. Zatim bi trebalo da izaberete krovnu pokrivač, a zatim se uverite da se može montirati na rampe sa takvim uglom. Po pravilu, valjani materijali se koriste na ravnim krovovima, a modularni, listovi na strmim.

    Projektni krov šatora za krovove

  2. Takođe, za kreiranje projekta potrebno je izračunati visinu grebena. U toku proračuna uzimaju se u obzir nagib kosina, željena visina stropa u potkrovlju. Konvencionalno, krov je podijeljen na pola, i isečen je kao trougao sa dva poznata ugla i strana jednaka širini kuće. Nakon toga, visina grebena se izračunava pomoću trigonometrijskih formula.

    Crtež krova

  3. To je nemoguće učiniti bez izračunavanja ukupnog opterećenja sistema raftera, koji se sastoji od vrijednosti privremenog (masa snega i služenja krova osobe) i konstantnog (težina krovne pite, stvarnog rama i podova). Ovaj parametar u centralnoj Rusiji dostigao je do 380 kg po metru, prema tome, izabrana je debljina rafterskih nogu, ploča, zatezanja i stubova.

Krovni prozor za gazebos

Krov tipa kuka doprinosi racionalnoj distribuciji topline u kući, štiti od kiše, sprečava stvaranje snežnog poklopca, a pogodan je i za gazebo na otvorenom, spomenutu uglednu kućicu!
