Krovni mansardni krov - ugradnja škare i šeme

Kao što kažu iskusni graditelji, potkrovlje može biti opremljeno u kući, biće krov. Tip krova utiče na to koliko će ova mjera povećati korisnu površinu, bilo da je udobno koristiti ovu prostoriju i koja će složenost rada biti potrebna. Uobičajene vrste krovova za uređenje stambene krovne sobe smatraju se ravnomernim i slomljenim kosinama.

Sistem trenda krova mansarda je dizajniran tako da oslobodi prostor u centru, gde visina plafona dostiže prihvatljivu visinu, postavljajući veći deo potpornih elemenata na ivice. Ovaj članak će vam reći o čemu je napravljen krovni okvir, kako odabrati najbolju varijantu i pravilno izvršiti instalaciju.

Vrste krovnih sistema

Počevši od dizajna truss sistema za mansardni krov, obratite pažnju na izgled kuće. Na osnovu tipova podrške, izaberite odgovarajuću verziju uređaja:

Dijagram tipova krovnih sistema mansard krov
  1. Izuzetno Ovaj tip truss rama je pogodan za kuće u kojima pregradni zid trči u sredini. Zatim se težina krovne konstrukcije raspoređuje između njega i spoljnih zidova konstrukcije. To je neobremeni i racionalan način organizovanja okvira, ali je pogodan ako rastojanje između spoljnih zidova i unutrašnje podupire ne prelazi 7 m.
  2. Vise. Tada se koristi ovaj tip, kod unutra nema nosećih dijelova ili stupaca koji se koriste za prenošenje težine krova na njih. Viseći rafteri se zasnivaju na mauerlatu i grebenu. Za krovove do 50 kvadratnih metara. m, sa malom težinom krova primenjuju najjednostavniju konfiguraciju, koja se sastoji od rafter nog i horizontalnih puhova. Da bi se blokirala izgradnja velikih dimenzija, ova struktura je ojačana stankovima, borbama i podupiračima. Ovi elementi povećavaju stabilnost krova, ali "jedu" korisni prostor na potkrovlju. Dozvoljeno rastojanje između zidova zgrade za obešene šporete je 14 m.
  3. Kombinirano. Mješoviti tip truss sistema se koristi kada su stubovi za podršku ugrađeni u kuću umesto podnožja nosača u sredini. Ispostavlja se da se deo škare može postaviti na kolone, a ostatak može biti montiran kao visi. Ova metoda se često koristi za izgradnju mansardnih krovova, jer omogućava korišćenje manje pomoćnih elemenata, smanjujući opterećenje na temeljima i ne preplitanje krovne prostorije.

Imajte na umu da se potporni uređaj mora planirati u fazi izrade projekta, jer je potreban tip, težina i dizajn truss sistema za izračunavanje osnove. Ako je odluka o izgradnji mansardnog krova nastala u završnoj fazi izgradnje, neophodno je preračunati masu kuće, uzimajući u obzir nove podatke, kako bi se provjerilo da li je temelj izdržao dodatno opterećenje, naročito ako je odjeljak složio tlo i malu distancu između površine i podzemnih voda.

Izračunavanje elemenata truss sistema

Izgradnjom standarda, prostor se naziva stambeno ako je visina od poda do grebena najmanje 2,5 m i postoje izvori prirodnog svjetla, odnosno prozori. Stoga, glavni parametar mansardnog krova, koji je neophodan za izračunavanje - ugao nagiba njegovih kosina. Ulov je u tome da ako postavite mali nagib, onda će visina potpornih plafona biti niža nego što to dozvoljavaju pravila. A ako napravite pokrivene rampe, krov će biti vrlo teški, skup i nestabilan. Zbog toga se koristi slomljen tip krova, a kosine koje menjaju nagib, njegovi gornji rafteri imaju oštar ugao od 30 stepeni, a niži - 60 stepeni.

Zavisnost ugla nagiba i visine plafona Zavisnost ugla nagiba i visine plafona

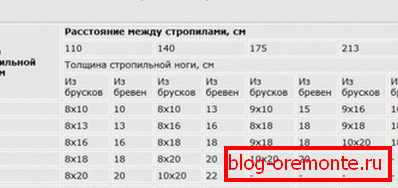

Važna faza u dizajnu mansardnog krova je izračunavanje poprečnog preseka elemenata truss sistema. Najlakši način da se utvrdi je preporučena veličina u referentnoj tabeli sa izračunatim vrednostima koji uzimaju u obzir dužinu, rastojanje između susednih elemenata, vrstu i kvalitet materijala. Međutim, ako je krov nestandardne veličine, neophodno je izvršiti proračun na osnovu izračunavanja ukupnog opterećenja težine krova koji pada na rafter sistem. Shema obračuna uzima u obzir i privremena opterećenja u obliku snega mase, koja se ogleda u klimatskom koeficijentu koji karakteriše prirodu vremena na gradilištu.

Izbor poprečnog preseka nogu nogu

Da bi se napravio krovni sistem, koristi se drvo, ali to nije preporučljivo u svim slučajevima, pošto se škare mogu nositi sa opterećenjem, potrebno je povećati poprečni presek rezane građe, što dodatno povećava težinu konstrukcije. Da biste izbačili ovu zatvorenu petlju, morate napustiti drvo u korist rafta veće čvrstoće metala.

Konstrukcija truss sistema

Komponente nosača okvira krovnog krova se ne razlikuju od dizajna drugih tipova krovova. Uključuje:

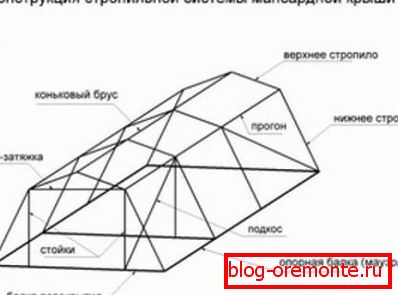

Dijagram truss sistema
  • Mauerlat Podnožje krova, vrsta osnove koja uzima težinu krova i raspodjeljuje se oko perimetra podnih zidova. Izrađen je od drveta veličine 150x150 mm ili deblji. Postavljanje mauerlat se vrši pomoću sidrenih vijaka ili šipki montiranih u armirani betonski pojas. Između površine zida i šipke postavlja se hidroizolacioni sloj ili se obrađuje bitumenskim mastikom. Vrlo važna tačka za pričvršćivanje je izračunavanje lokacije vijaka, razmak između njih je odabran tako da ne padne ispod podnožja nogu.

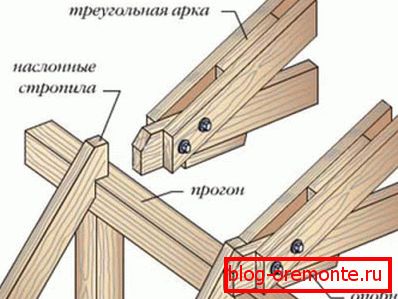

  • Rafters. To su elementi truss sistema koji formiraju nagib krova. Gornja strana rafter nog je fiksirana na grebenu bar, a dno - na mauerlat ili štand, ako govorimo o gornjim raftersima slomljenog krova. Noge su napravljene od ploča 50x150 mm ili 100x150mm. Razdaljina između njih naziva se teren, ona varira od 50 do 120 cm, u zavisnosti od težine krovnog materijala. Interposition i presek nogu nogu opisuje shemu truss sistema, olakšavajući instalaciju. Šema glavnih čvorova okvira
  • Rack Stalci podržavaju greben ili, što je češće u izgradnji mansardnih krovova, srednji deo rafter nogu. Šasije su izrađene od drveta, čiji se poprečni presek poklapa s veličinom ploče. Postavljeni su na podne grede, tako da rastojanje između nosača odgovara njihovom koraku.
  • Strut Prihvaćeno je da nazovu element koji nosi rafterske noge, sa uglovnim rasporedom. Glavni zadatak stuba je smanjiti odskočenje škare pod težinom sopstvene težine.
  • Zatezanje. Pričvršćivanje je napravljeno od izdržljivih ploča odseka, što odgovara veličini škare. Pričvršćen je horizontalno, izvlačenje par noguća na gornjoj ili donjoj strani. Što je manja razdaljina izmedju udubljenja i grebena, ta deblji element bi trebao biti, jer je opterećenje na njemu veće. Ugradnjom udubljenja uklanja se opterećenje koje pada na šine.

U većini slučajeva, elementi truss sistema su izrađeni od drveta visoke kvalitete. Da bi se izbegle deformacije tokom rada, mora se osušiti do sadržaja vlage od 15-18%, tretiranih antiseptičkom impregnacijom dubokog penetracije i retardantom, ako planirate da uklonite dimnjak na krov.

Sastav skupa

Sastavljanje truss sistema najbolje se vrši uz pomoć iskusnog majstora, jer je čak i podizanje teških, dugih šipki problematično. Ne preporučuje se ugradnja u kišu i snegu, jer će se sadržaj vlage u drvetu tokom rada povećati. Obično proces izgradnje izgleda ovako:

  1. Prvi korak je ugraditi svjetlosni snop na gornju ploču. Inače, funkcije ovog elementa u objektima dnevnika i dnevnika vrše gornje krune, ojačane zagradama.
  2. Sledeća faza instalacije je ugradnja podnih greda. Pričvršćeni su na ploču ili štapiću u zidu. Postoje dve metode polaganja podnih greda - sa ili bez uklanjanja. Ako su preklapanja postavljena na prvi način, onda se izvlače izvan perimetra kuće kako bi se formirao nadvišenje tako da je rastojanje između kraja grede i zida 50-100 cm.
  3. Uspostavite vertikalni nosač, definišući sredinu plafonske grede i odvojite od nje jednake intervale. Rastojanje između regala odgovara širini potkrovlja.
  4. Na rešetku sa metalnim uglovima pričvrstite zatezanje. Ispostavlja se da svaki par regala oblikuje strukturu u obliku slova p. Montaža ramova i prečaka
  5. Postavite donje elastične elemente, pričvrstite ih na nosačima ili šrafovima. Za mauerlat, škare se montiraju pomoću klizača, pokretnog nosača koji kompenzuje promjenu veličine šipki tokom smanjivanja.
  6. Popravite gornje raftere, spajajući gornje delove svakog para metalnom oblogom ili šipkom. Pričvršćivanje škare i podupirača na metalnim pločama Ugradnja gornjeg rafta

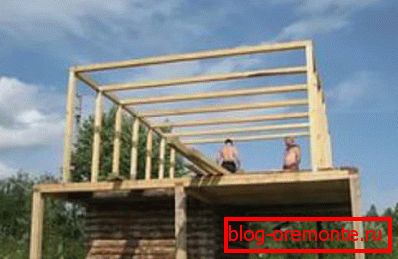

  7. Vodonepropusna membrana položena je na šporete i pričvršćena sa spajalicom. Pin na vrh sanduka. Shema za letvanje je odabrana za korišteni krovni materijal, za meke tipove koriste čvrste, a za profilirane - rešetke.
Odsecanje hidroizolacije i postavljanje sanduka

Pouzdanost truss sistema tavanskog krova zavisi, pre svega, od ispravnosti kalkulacija, stoga, ako niste sigurni u svoje inženjerske sposobnosti, bolje je koristiti tipičan projekat koji je stvorio profesionalni arhitekt.
