Krovni tok sam uradi - uputstva po koraku

Krov sahrane je najjednostavniji tip krova u uređaju. Ona nema bilo kakvih složenih elemenata, postavlja se na podupiračima koji imaju različite visine.

Tipično, ovaj krov se koristi u izgradnji gospodarskih objekata: garaže, kupke, verande, šupe, ali se često nalaze u izgradnji privatnih kuća i domova. Dakle, da vidimo kako se jednim korpom pravi sa svojim rukama u koracima.

Pojedinačni ugao krova

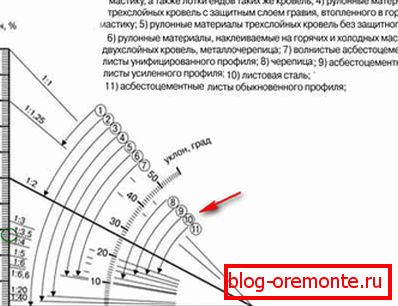

Prvi korak u izgradnji treba da odlučite o uglu nagiba. Kut krova kuće zavisiće pre svega od vrste krovnog materijala koji ćete pokriti. Za proširivanje krova od profilisane folije, optimalni ugao nagiba će biti 20 stepeni, a minimalni nagib - 8 stepeni.

Ako učinite manje, krov može jednostavno proći kroz težinu snijega u zimu ili proleće, što je posebno važno za područja Sibira. Za metal, minimalna nagiba se povećava na 25 stepeni. Prilikom izgradnje proteranog krova ova brojka raste još 10, a već je 35 stepeni. Za kočni krov minimalni ugao nagiba čini od 18 do 35 stepeni.

Nakon određivanja ugla svodnog krova, podižemo fasadni zid prema zadnjem zidu do visine potrebnog za dobijanje potrebnog stepena, jer će se to morati odnositi na neke trigonometrijske formule.

Kako izračunati svodni krov

izračunavanje krova

Za jasnoću, izračunavanje jednokrilnog krova, dati smo sliku:

tgA i sinA se nalaze u sljedećoj tabeli:

Kut krova, stepen Tangens, tgA Sinko, sinA
5 0,09 0,09
10 0,18 0,17
15 0,27 0,26
20 0,36 0,34
25 0,47 0,42
30 0,58 0,5
35 0,7 0,57
40 0,84 0,64
45 1,0 0,71
50 1,19 0,77
55 1,43 0,82
60 1,73 0,87

Kreiranje projekta

Uprkos jednostavnosti dizajna pre nego što napravite prozračni krov, napravite projekat. Znajući potrebni ugao nagiba nagiba, računaju na to koliko jedan zid treba da se podiže iznad drugog uz pomoć jednostavnih trigonometrijskih formula.

Navedimo primer izračunavanja visine elevacije prednjeg zida Lbc i dužine škare Lc za kuću, dužina zida je Lss = 5 m, a ugao nagiba jednostranog krova A = 25 stepeni.

  • Odredite visinu podizanja prednjeg zida Lbc = 5 x tg 25 = 5 x 0.47 = 2.35 m.
  • Odredite dužinu nogu nogu Lc = 2.35 / 0.42 = 5.6 m.

Takođe, ne zaboravite da dodate dužinu zadnje i prednje prevlake, što će služiti za zaštitu kuće od padavina, do rezultujuće dužine rafalne noge. Duzina naslona zauzimamo 0,5 metra, mozete uzeti više, ali ne manje. Ukupno, potrebno je dodati još jedan metar. Dakle, dobijamo: Lc = 5,6 m + 1 m = 6,6 m. Pri tome se završava obračun, možete nastaviti dalje raditi.

Dizajn i uređaj

Spušteni krovni rafters

Spušteni krov se smatra najjednostavnijim krovom, ima dve tačke podrške, dva neujednačena zidova, a razlika u visini koja određuje nagib kosina. Sastoji se od:

  1. Truss sistem. Ovo je skup pratećih elemenata koji podržavaju krovne padine. O tome ćemo više reći u jednoj od sledećih tačaka.
  2. Gables Tzv. Sekcije zida u obliku pravougaonog trougla, ograničene padinama i vijencem. Na kosim krovnim krilima šire se od istog materijala kao i glavni zidovi, tako da ovde nema jasne podjele.
  3. Overhang Ovo je izduženi deo truss nogu, izvučen izvan perimetra strukture. Nadstrešnica štiti zidove od vlažne kiše.
  4. Krovni materijal. Oni pokrivaju krovne sisteme. Izdržljiv savremeni završni premaz služi kao štit od padavina.
  5. Izolacija. Ako to zahtijevaju zadaci dodijeljeni objektu, vrši se dodatna toplotna izolacija krova. Naravno, ovo se ne odnosi na štalu ili gazebo, ali kupatilo i garaža neće oštetiti kvalitetnu izolaciju. Pojedinačni svodni krov

Sastav i karakteristike truss sistema

Sistem raftera je u potpunosti napravljen od drveta. Iskusni krovci preporučuju upotrebu suvog mekog drveta, bor je odličan. Pre nego što izgradite prokriveni krov, svi elementi truss sistema su prethodno tretirani antiseptičnim i retardantnim sredstvom. Bolje je odabrati glatku drvnu građu, bez čvorova i čipova, mnogo je lakše raditi s njima. Sistem raftera se sastoji od sledećih delova:

Pojedinačni sistem sjevernog krova

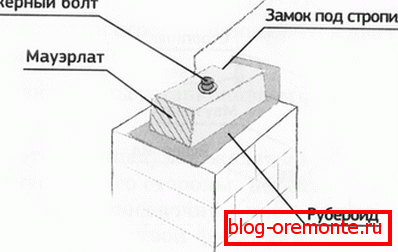

  • Mauerlat Gusta, jaka drvena sekcija 150x150 mm, djelujući kao osnova na kojoj se nalazi jednokrilni krov. Mauerlat distribuira opterećenje iz truss sistema, prenoseći ga na temelj. Fiksira se na vrh zida na sidrenim vijcima. Tačka pričvršćenja se izračunava na način da se ne poklapa sa delovima rafterskih nogu. Nema potrebe da je "preterujete" sa brojem rupa, jer smanjuju snagu Mauerlat-a. Prije pričvršćivanja, hidroizolacija gornjih dijelova zida se vrši dvostruko prekrivenim ruberoidom.
  • Rafter nogu. Glatke, jake šipke koje oblikuju kosine. Pričvršćeni su na ploču za snagu ili na zidove ležaja. Krajevi špalara formiraju rampe, ako duži nogu nisu dovoljni, produžavaju se pomoću fila. Udaljenost između podnih elemenata se određuje uzimajući u obzir širinu krovnog materijala, obično 60-120 cm.
  • Crate. Rešetkasta ili čvrsta podloga, na kojoj je položen materijal za krovove. Čvrsti sanduk je napravljen od šperploče odporne na vlagu, koristi se ako je krovni pokrivač prekriven šindrom, krovnim filcem ili ondulinom. Kutija sa mrežicom je pakirana sa neobrađenih ploča, montiranih vertikalno na rafters.

Vrste krovnih sistema

Krov sagrađenog krova kuće izgleda kao polovina džepa, tako da je struktura truss sistema ova dva tipa vrlo slična. Koristim tri varijante:

  • Klizanje. Koristi se uglavnom u izgradnji brvnih kabina. Ovaj dizajn, zahvaljujući donjem nosaču kao klizaču, pomaže u kompenzaciji skupljanja drvene kuće, koja ponekad dostigne 15%. Gornji deo škafa je čvrsto fiksiran, a donji klizač ako je potrebno. Ako se instalacija ispravno izvede, krov se neće deformisati u prvim godinama rada, kada je skupljanje posebno jako. Krovni sistem kliznih krovova

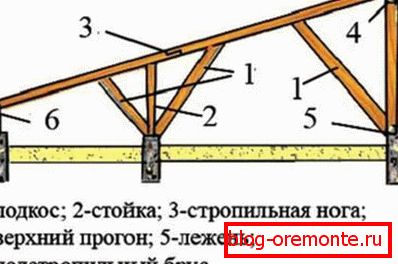

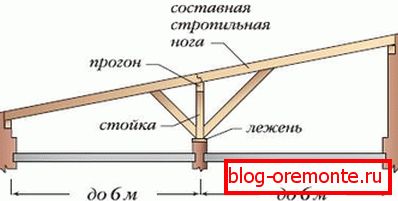

  • Izuzetno Ovaj tip škafa se uglavnom koristi u strukturama blokova i opeke, u kojima postoje unutrašnje particije. Podnožje nogu se ne oslanja samo na spoljne zidove, već i na unutrašnje nosače, koje uzimaju deo tereta. Najlakši način je izgraditi samo takav sistem rafta. Kada gradite prokriveni krov sopstvenim rukama, korak po korak, korak po korak, čak i početni graditelj neće propustiti važne tačke instalacije. Jednostrani krovni sistem
  • Vise. Viseće nogavice u sredini ne sadrže dodatnu nosaču, leže samo na spoljnim zidovima ležaja. Uređaj sistema za vješanje podrazumijeva izgradnju zidova iste visine, nagib krova je datiran drvenim rackom, na kojem se drže šine. Skele rafter se sakupljaju na tlu, stavljaju na krov kao gotov proizvod i montiraju, mjeravaju po nivou.
Viseći krovni sistem krova

Proces montaže

Proučavajući uređaj sagrađenog krova, lako će ga napraviti sami. Počnite sa proračunom i kupovinom potrebnih građevinskih materijala, a zatim postupite prema planu:

  1. Nakon što je građevinska kutija spremna, na gornju stranu zidova postavlja se ploča za struju. Pre-hidroizolacija instalacije, dugačka bušilica čini rupe za sidrenje. Mauerlat tretiran antiseptikom, dozvoljen da se osuši, a zatim i bušenje. Zatim stavite zid, ubacite sidra i zategnite čvrsto. Vijak sidra za montažu

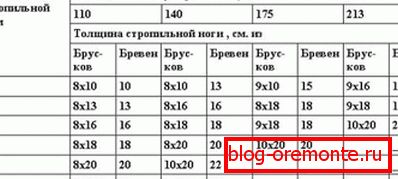

  2. Ploče za testiranje namenjene za proizvodnju rafter nog, definisane izračunavanjem dužine. Prvo, ugrađeni su ekstremni rafters (gable i zadnje), između njih se razvija niz koji služi kao vodič za instaliranje preostalih nogu. Što je teži krov, što je strmije njegove strmine, često se nalaze škare. Izračunavanje rafter sektora
  3. Sledeća faza - hidroizolacioni splavi. Da biste to uradili, koristite hidroizolacioni film koji se prodaje u rolnama. Filmske trake su pričvršćene konstrukcionim spajalica duž krova, počevši od dna. Trake nisu postavljene u zglob, već u preklapanju od 10-15 cm. Hidroizolacioni rafters
  4. Na vrhu špaleta, hidroizolacijski film se fiksira rijekama protupljivih ploča. Njihova debljina 3-5 cm stvara ventilacioni jaz.

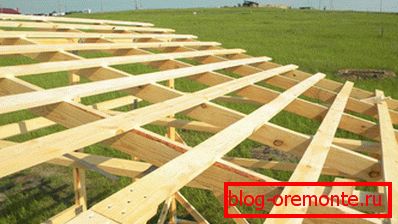

  5. Kutija je prikačena. Čvrsta, ako krovni materijal u rolnama ne drži oblik. Latticed ako se koristi valovite ili metalne pločice. Spušteni krov
  6.  Odgovorna faza - materijal za podne obloge. Kako pravilno izvršiti ovisi o prvoj vrsti. Za montažu se koriste specijalni vijci, isporučeni u kompletu sa krovom, pocinkovani gumenom glavom, koja se deformira kada se zategne, štiti rupu od vlage. Krovni materijal se postavlja i preklapanjem najmanje 10 cm. Podne obloge od metalne pločice

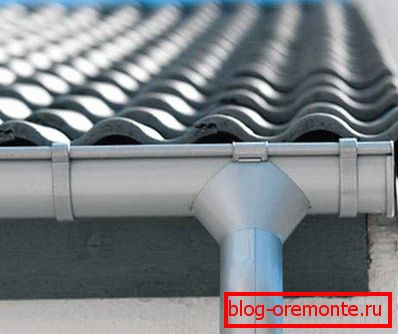

  7.  Ostaje samo da se opremi sistem za odvodnjavanje, popravi strehove i vjetrovke. Stezaljke za vodotok vode preporučuju upotrebu plastike koja, za razliku od metalnih, ne korodira i montira direktno na ploču vjetra. Vatrena oluka

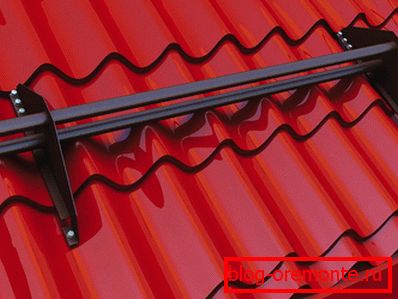

  8. Instalirajte snijeg koji sprečava spontano spuštanje snega. Predstavljaju malu vijencu, fiksiranu na donjoj ivici kosine. Spušteni krovovi

Snage i slabosti

Kao i svaki pronalazak čovečanstva, šupa kuće ima prednosti i mane. Prednosti uključuju:

  • Dostupnost, niski troškovi materijala za krov.
  • Lakoća dizajna i brzine izgradnje.
  • Dizajn i uređaj imaju dobru otpornost na vjetar i padavine.
Stambeni objekat sa povoljnim krovom Iznajmljivanje sa jednosmernim krovom

Ali oni nazivaju nekoliko nedostataka koje drugi dizajni nemaju:

  • Nemoguće je opremiti potkrovlje ili mansardni prostor.
  • Nizak stepen toplotne izolacije.
  • Nekonvencionalan izgled.

Ukratko, nedostaci krhkog krova potiču od njegovih prednosti. Zbog čega je to najbolja opcija za poslovnu zgradu, nemoguće je krunisati kuću. Bez obzira na to, praktičnost ovog dizajna dokazana je tokom godina vjerskih usluga, a na vama je da odlučite da li ćete to učiniti ili ne!

Video instrukcija

Preporučujemo da detaljno vide uputstva o tome kako korak po korak korakati korak po korak sa objašnjenjima i savjetima.
