Krovni ventil sa grejanjem - uređaj i instalacija

Moderne strukture krova su složeni sistem u kojem elementi funkcionišu efikasno, samo se međusobno međusobno međusobno komplementiraju i dopunjuju. Prilikom kreiranja krovnog projekta izrađenog od mekane pločice, valovitog metala ili metalne pločice, potrebno je uzeti u obzir puno toga: kako bi zaštitili izolaciju od vlaženja, kako bi se spriječilo gnječenje rafterskog rama i prevremeno habanje premaza. Posebna pažnja zaslužuje "topli" krov, bez izolacionog vazdušnog jaza. Da bi mikroklima u takvim kućama bila pogodna za život, neophodno je podesiti cirkulaciju vazduha između krovnog prostora i atmosfere. Da biste to uradili, instalirajte ventiliran greben na podnim krovovima, čija montaža je preduslov za organizaciju prisilne ventilacije krova.

Izgradnja

Ventilovani greben - uređaj instaliran na krovovima za organizaciju prisilne ventilacije krova. To je jednostavan uređaj napravljen od plastike, postavljen duž grebena krova mekanih pločica, valovitog ploča ili metalne pločice. Profil ventiliranog grebena ima sledeće funkcije:

  1. Pouzdano zaptiva grebenasti spoj krovnih krovova kako bi se sprečilo curenje kroz njega. Trouglasti oblik grebena otežava zaptivanje ove slabe tačke krova valovite ploče i profilisane ploče kroz koje mogu isticati talož i kišna voda.
  2. Daje pristup vazduhu. Otvor za ventilaciju, koji se formira prilikom instalacije grebena takvog dizajna, otvara put do spoljašnjeg zagrejanog vazduha, što stvara neku vrstu hrabrosti i uzrokuje vazduh da cirkuliše unutar kuće.
  3. Zatvara ventilacioni jaz od prodiranja insekata i snijega. Uređaj je dizajniran tako da voda ne može ući u nju, snijeg ili insekti prelaze u njega.
  4. Omogućava isparavanje viška vlage. Pare sa zasićenim vlagom su proizvod ljudske aktivnosti. Oni, zajedno sa vazduhom, ustaju, hlade i kondenziraju na elementima rafterskog okvira. Termoizolacioni sloj krova od valovitog, mekog crepa ili metala zbog mokrega gubi većinu toplotnih svojstava, a drvo rama je gnječeno i prekriveno plijeskom. Instaliranje ventiliranog klizača rešava ovaj problem otvaranjem vazduha do kiseonika i dozvoljavajući višak vagija da isparava.

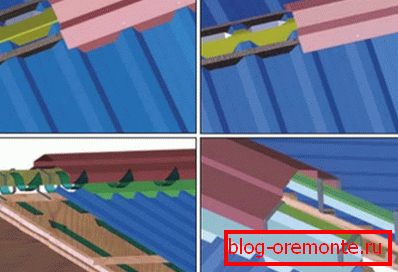

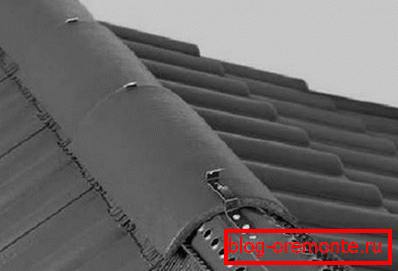

Ventilovani greben na krovu metala Hidraulični aerator na krovu šindra Ventilovani greben na krovu valjka

Obratite pažnju! Postavljanje grebena sa otvorima za ventilaciju je deo uređaja prisilnog ventilacionog sistema krova mekane pločice, valovitog ploča ili metalne pločice. Da bi ventilacija funkcionisala, ugradjuju u odušnik vazdušni kanal, postavljajući prostor za dovod svežeg vazduha iz atmosfere.

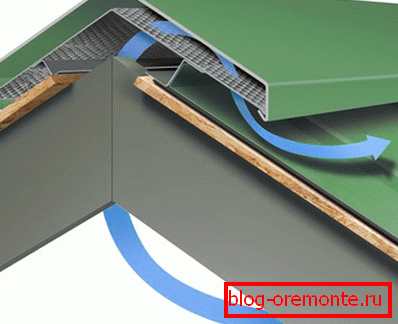

Šema ventiliranog skate

Instalacija ventiliranog grebena ne pokvari izgled krova, a kvalitetnom instalacijom ovaj element sistema za ventilaciju ne može se videti. Da bi postavljanje stranice postalo više estetski, na vrhu je fiksirana traka mekane pločice ili metalni profil koji štiti aerator od izloženosti sunčevoj svetlosti i penetraciji atmosferske vlage.

Načelo delovanja

U starim vremenima, graditelji nisu ni razmišljali o instaliranju ventiliranog klizača, jer je vazduh prirodno kružio kroz praznine ili praznine u građevinskim materijalima i strukturama. Uređaj modernog krova od metalne pločice ili talasaste ploče zahteva gotovo potpunu tezinu, instalacija se vrši u obliku neke vrste "torta", u kojoj postoji sloj izolacije, hidroizolacije i parne barijere. Ovaj dizajn ne ostavlja ni jedan pukotak u vazduhu, a zbog toga se u kući nalazi osnovna, vlažna mikroklima. Da bi se riješio ovaj problem, potrebno je u fazi odobravanja projekta razviti visokokvalitetnu ventilaciju. U zavisnosti od vrste krova postoje 2 opcije za ventilacione sisteme:

  • Prirodno. Prirodna ventilacija je opremljena za kuće sa "hladnim" krovovima, u kojima se potkrovlje ne zagreva. Sa ovim dizajnom, prozori sa prozorima izrađeni su na nagibu krova, neophodni za cirkulaciju vazduha. U tom slučaju, neogrevani potkrovlje vrši funkciju "vazdušnog jastuka" koji izoluje zagrejane prostorije sa hladnog krova. Postavljanje grebena sa otvorima za ventilaciju se izvodi u ovakvim okolnostima izuzetno retko.
  • Prinudno Prinudna ventilacija radi na principu konvekcije, u kojoj se navodi da se zagrejan vazduh uvek podiže. Krovovi sa grejanim potkrovljem od metalne, valovitog materijala od lima i rolera opremljeni su aeratorom grebena, kao i šinama za zavesu, kako bi se sila vazdušnih masa kružila između prostorije i atmosfere. Protok vazduha prodire kroz konstrukciju krovne konstrukcije kroz dihtve, zagreva i podiže se do plafona, ostavljajući kroz ventilirani greben i oslobađajući prostor za svež vazduh.

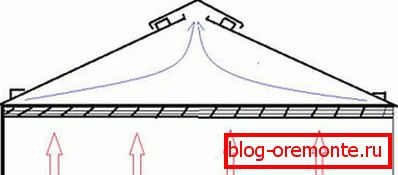

Princip rada krovnog ventilacionog sistema Rad prisilne ventilacije krova

Važno je! Prisiljena ventilacija razvijena je na osnovu fizičkih osobina gasa. Za njegovo funkcionisanje nijedan izvor napajanja nije potreban, jer se potisak kreira u skladu sa zakonom konvekcije: topli vazduh se podiže i hladni vazduh se smanjuje. Da bi se maksimalizovala efikasnost ventilacionog sistema, njegovi elementi se ravnomjerno postavljaju preko celokupnog krovnog područja valovitog čelika, metalnih pločica ili valjanih materijala.

Vrste aeratorija

Uređaj ventilacionog sistema zavisi od područja kosina, prirode korištenja krovne prostorije i korištenog krovnog materijala. Ugradnja ventilacije za "toplu" mansard krovove je komplikovanija i skuplja nego kod hladnih. U cilju određivanja optimalnog sastava i uzajamnog uređenja elemenata, instalacija se vrši na osnovu određivanja zapremine vazduha u potkrovlju. Za opremu ventiliranog grebena koriste se sledeći tipovi aeratorija:

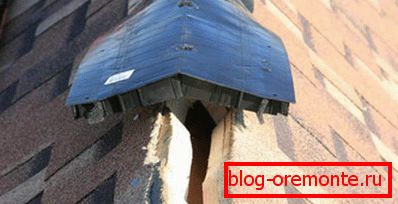

  • Kontinuirani aeratori koji se postavljaju duž čitavog grebena. Oni su plastični ugao, na čijim krajevima se postavljaju ventilacioni otvori, ili valovita ventilaciona traka. Aeratori kontinualnog tipa smatraju se efikasnijim jer obeshrabruju cirkulaciju vazduha. Često se ne instaliraju na metalnim krovovima i valovitim krovištima, već na konstrukcijama sa oblogama od bitumena, jer zahtijevaju aktivniju ventilaciju. Kontinualni aerator grebena
  • Ventilacijski pojas grebena
  • Point aerators. Dot aeratori su male cevi na trouglastoj podlozi, koji su postavljeni na grebenu od metalne krovne ploče i profilisanih listova sa korakom od 1-1,5 m. Instalacija profilisanih profilisanih grebena ovog tipa vrši se ako krov ima malu površinu ili je hladnog tipa, imaju nisku efikasnost. Dot aerator grebena

Obratite pažnju! Najlakši i najjeftiniji način za opremanje ventiliranog grebena je upotreba valovitog ventilacionog traka. Prodaje se u rolnama, a na donjoj strani trake je samoljepivi sloj sa zaštitnim filmom. Da biste izvršili instalaciju, potrebno je ukloniti zaštitni film, lepiti traku sa obe strane grebena, a zatim instalirati greben od metala.

Funkcije

Za neprofesionalnog majstora, klizna ventilacija može izgledati kao nepotrebno preplavljenje i dodatni trošak, ali iskusni krovovi znaju da ova jednostavna mera povećava životni vek raftera i krovnog pokrivača. Pravilno dizajniran i instaliran ventilacioni sistem obavlja sledeće zadatke:

  1. Optimizuje mikroklimu u dnevnoj sobi. Zahvaljujući stalnom prilivu zraka, zasićenom kiseonikom, kuća je uvek sveža, ne zamagljena, održavaju se ugodni temperaturni uslovi.
  2. Povećava vek krovnog pokrivača. Profil ventiliranog grebena sprečava oticanje materijala rolne na bazi bitumena od dejstva sunčevog zračenja, omogućavajući im da isparavaju sa viškom vlage, što povoljno utiče na životni vek krovnog pokrivača i valovitog krovnog pokrivača.
  3. Održava zdravo stanje rafterskog okvira i obrešetka. Zahvaljujući aeratoru, višak vlage isparava, a drvo krovnog rama ne trpi gnoj, ples i gljivice.
  4. Ne dozvoljava vlažnu izolaciju. Zahvaljujući stalnom cirkulaciji vazduha, izolacija se provetrava i ostaje suva, što održava kvalitet toplotne izolacije materijala na visokom nivou.
  5. Koristi materijale zasnovane na bitumenu sigurnije. Cirkulacija vazduha kroz aeratorima eliminiše mogućnost penetracije bitumenske pare, koje se smatraju štetnim za ljudsko zdravlje, u zatvorenom prostoru.
Instaliranje ventiliranog klizaljka

Obratite pažnju! Mansardni prozori ugrađeni u organizaciju prirodne ventilacije, smešteni su pola visine nagiba, zbog čega se stvorene zonske zone pod grebenom, gdje vazduh uopšte ne cirkuliše. Prilikom instalacije prinudne ventilacije ovaj problem se ne pojavljuje, jer aeratori se instaliraju direktno na grebenasti spoj, što je najviša tačka krova.
