Metalni rafters - dizajn, montaža i proračun

Škare i letvice - krovni okvir, koji nosi najveću težinu krovne pite, toplotnu izolaciju, opterećenje snijega, tako da moraju imati visoku nosivost, izdržljivost. Ideja da se metalni rafteri koriste za čvršću konstrukciju krova nije nova, ali se ranije koristila uglavnom za blokadu industrijskih ili domaćinstava. Sada se trzni okvir i letvica od metalnih profila smatraju stvarnom alternativom drvenim elementima krova, ako dužina nagiba prelazi 10 metara.

Funkcije rafters

Konstrukcija krovnog rama sastoji se od skupa međusobno povezanih elemenata koji čine freze. Korak, vrednost poprečnog preseka između škare i drugih nosača određuje izračunavanje tereta za koje su podvrgnute tokom rada. Krovni okvir vrši sledeće funkcije:

  1. Distribucija opterećenja Međusobno povezane jedinice, ojačane uglovima, ravnomerno raspoređuju težinu krova, koja može biti do 500-600 kg, uzimajući u obzir opterećenje snijega. Što je veći deo špala i što je manji stepen između njih, veća je nosivost strukture.
  2. Ocenjivanje i oblik. Škare pod uglom do osnove krova formiraju nagnutu ravninu kosina, tako da na površini krova ne akumulira sneg i vodu.
  3. Formiranje osnove za pričvršćivanje krovnog materijala. Pričvršćivanje gornjeg sloja krovne pite dolazi do krovnog rama. Kutija deluje kao osnova za pričvršćivanje premaza, ravnomjerno raspoređivanje težine preko nosača truma.

Obratite pažnju! Šta bi trebali biti svi čvorovi, špaleri i letvice krovne konstrukcije određuju inžinjerijski proračun. Da bi se utvrdila potreba nosivosti rama, potrebno je izračunati ukupni teret na koji će biti podložan. Da bi to učinili, stavite težinu krovnog materijala, izolaciju, hidroizolaciju, maksimalno opterećenje snega uz težinu truss sistema.

Krovna konstrukcija sa ogradnim okvirom

Vrste krovnih sistema

Najčešći materijal iz kojeg se izrađuju letvice i rafters krovnog rama je drvo. Međutim, ako je težina krovnog materijala dovoljno velika, a dužina nagiba je više od 6 metara, dizajn je previše masivan. Izgradjaci moraju smanjiti stepen izmedju rafter nogu, povećati njihov poprečni presek, zbog čega krovni čvorovi dobijaju veliku težinu, povećavajući opterećenje na temelju. Moguće je istovariti ležajne zidove i podnožje zgrade, koristeći izdržljive, ali lagane metalne raftere. Po vrsti korišćenog materijala razlikuju se sljedeće vrste krovnih sistema:

  • Wood. Škare i letve od drveta koje se koriste za izgradnju krovova, čija dužina ne prelazi 7-10 metara. Pričvršćivanje elemenata ramova jedni sa drugima vrši se pomoću šrafova, noktiju ili pokretnih metalnih elemenata. Korak između nogu obično je između 50-80 cm.
  • Metallic. Metalni krovni ramovi su izrađeni od čeličnog metala sa cink-premazom, koji se ne plaši vlage. Šetnjaci i letvice ovog materijala su lagani, izdržljivi, tako da se korak između njih može povećati na 1,5-2 metara. Pričvršćivanje metalnog profila vrši se zavarivanjem ili spajanjem. Metalni krovni čvorovi se koriste za dužinu nagiba od 10 metara.
  • Kombinirano. Kombinacija raftera koji kombinuje metalne i drvene čvorove naziva se kombinacija. Kombinacija potpornih elemenata od drveta i pocinkovanog čelika omogućava vam da napravite jeftiniju konstrukciju sa visokom nosivošću, povećavajući korak između škare.
Metalni okvirni uređaj

Imajte na umu da se metalni i drveni elementi rama ne mogu međusobno povezati bez obloga hidroizolacionog materijala ili tretmana sa antiseptičkim preparatom. S obzirom da metala imaju visoku toplotnu provodljivost, njegova blizina stabla dovodi do stvaranja kondenzata i propadanja špala.

Metode pričvršćivanja

Metalni rafters se sastavljaju u trussima trouglastog, trapeznog ili obličnog oblika. Za grede rama pričvrstite unutrašnja ojačanja, koja čine uglove, značajno povećavaju nosivost rama. Ovaj sistem vam omogućava da napravite korak između špahtara više, čineći računa o mogućnostima podrške za svaku farmu. Pričvršćivanje metalnih elemenata krovnog rama vrši se na jedan od sledećih metoda:

  1. Pričvršćivanje zavarivanjem. Ako zavarite detalje sistema trussa pomoću mašine za zavarivanje, možete dobiti čvrstu konstrukciju sa visokom čvrstoćom i nosivošću. Ako pravilno izvršite proračun krova, možete osvetliti okvir i smanjiti opterećenje na osnovu konstrukcije. Nedostatak ove metode je da samo stručnjaci mogu vršiti zavarivanje uz pomoć posebne opreme.
  2. Pričvršćivanje vijcima. Pričvršćivanje raftera sa pričvršćivima omogućava manje kruto pričvršćivanje. Ovakav način montaže trznog rama na bazi metalnih profila koristi se u izgradnji privatne kuće, gdje dužine kosina ne prelaze 10 metara. U slučaju zavarivanja ubrzava se ugradnja krova.

Kvalitetni zanatlci izračunavaju da metalni sanduk i špricevi mogu izdržati veću težinu od drveta, tako da možete povećati korak između njih i smanjiti debljinu preseka elemenata. Štaviše, prodavnice u zgradi prodaju prodaju gotovih trznica, čije je pričvršćivanje obavljeno zavarivanjem, pogodno za preklapanje zgrada standardne širine.

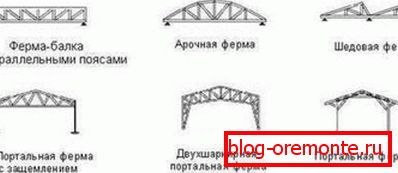

Device truss truss Vrste krovnih nosača

Prednosti

Metalni nosač se koristi za konstrukciju krovova bilo kog oblika, bilo koji kosi sa nagibom od 1-2 stepena. Čelični uglovi, cevi okruglog i pravougaonog odeljka i konobi koriste se kao materijal od koga se rafteri i letvice izrađuju. Da bi pravilno izabrali debljinu elemenata rama i izabrali korak između njih, izračunava se krovna struktura, uzimajući u obzir stalna i privremena opterećenja koja se prenose na nosače u toku rada. Razmatraju se prednosti trusnog sistema iz ovog materijala:

  • Protivpožarna sigurnost. Za razliku od drveta, metalne grede rama nisu zemlja paljenja, što povećava požarnu sigurnost zgrade.
  • Jednostavno održavanje. Pokrivanje cinkanjem obloženih čeličnim uglovima štiti krovni okvir od korozije tokom celog njenog vijeka trajanja. Oni, za razliku od drveta, ne zahtevaju godišnji tretman antiseptikom.
  • Bez otpada. Iako su metalne konstrukcije prilično skupe, smatra se rentabilnim, jer se pričvršćivanje vrši zavarenom metodom i praktično nema otpada.
  • Dug vek trajanja. Ako pravilno izvršite obračun tereta, onda će krovni okvir od metala trajati više od 100 godina, što premašuje vijek trajanja čak i naj stabilnijeg krova.

Stručni krovovi veruju da je preporučljivo koristiti zavarene čelične konstrukcije za proizvodnju krovnog nosača sa dužinom nagiba od 10-12 metara. Glavni zadatak je da pravilno izračunate opterećenja, a zatim odredite korak između nogu u skladu sa klimatskim karakteristikama i svojstvima krovnog materijala.

Dvostruki krov

Nedostaci

Uprkos očiglednim prednostima, metalni krovni sistemi nisu najpopularnije konstruktivno rešenje u privatnoj stambenoj izgradnji. Čak i veliki korak između splavova i retkih sanduka na visokim troškovima metala ne može učiniti strukturu jeftinijom od drveta. Nedostaci metalnih splavaca razmatraju:

  1. Visoka toplotna provodljivost. Metala ima visok koeficijent toplotne provodljivosti, tako da rafters i obloga krova predstavljaju hladne mostove. Sa stanovišta energetske efikasnosti okvir profila metala nije najbolje rješenje.
  2. Problem transporta i ugradnje. Prilikom izbora metalnog sistema, uzmite u obzir šta treba transportovati, podići na visinu i učiniti pričvršćivanje dugih i teških elemenata teže od škare standardne dužine drveta.
  3. Složenost instalacije. Za podizanje i fiksiranje farme koristi se specijalna oprema, koja je zakupnina ili kupovina skupa.
  4. Deformacija pod dejstvom visoke temperature. Iako se metala smatraju negorljivim materijalima, tokom vatre je snažno deformisana, što obično vodi do kolapsa krova.

Da bi se utvrdilo da li je smisla koristiti skuplje od metalnih profila, neophodno je izvršiti proračun krovnog rama. Ako dužina nagiba prelazi 10 metara, a opterećenje je veće od 450-600 kg, postavljanje metalnog okvira je ekonomski održivo.

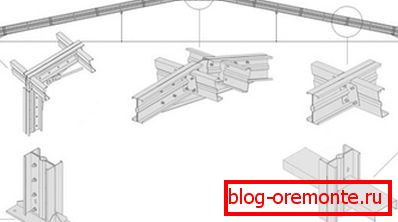

Glavne komponente metalnog nosača
