Nadstrešni krovni uređaj - struktura i crteži

Krovni prostori se uspešno koriste u izgradnji kućanskih objekata: garaže, šupe, šupe, terase i sjenila. Ovo je praktičan i ekonomičan način zaštite zgrade od padavina, vjetra i mraza. Međutim, uređaj je sagrio krov pogodan za privatne kuće.

Zahvaljujući ovom rješenju za konstrukciju, arhitekti kreiraju hrabre dizajnerske projekte sa nekoliko neujednačno visokih kosina. Veliki plus krovova sa jednim nagibom leži u dostupnosti mase vlasnika kuća zbog niske cene upotrebljenih materijala i jednostavnosti instalacije. Ovaj članak će vam reći o dizajnu jednosmjernog krovnog sistema, kako izračunati nagib rampe i izgraditi ga vlastitim rukama.

Krov stambene zgrade

Spušteni krov

Najčešće, termin "singl" označava krov koji ima jedan nagib. Nagib, nagib na kojem je postavljen jednostavnim trnovim sistemom, leži na nosačima zidova zgrade i unutrašnjim pregradama, ako ih ima. Kao krovni materijal koriste se mekane krovne pločice, ondulin, palubna pločica, pločica od metala ili eurozotisak. Postoje dve vrste svodnih krovova:

  1. Ventilirano. Dizajn ventiliranog krova je pogodan za opremu otvorenih terasa i arbora, koji se koriste u letnjem periodu. Nagib nagiba takvog krova varira u rasponu od 3-6 stepeni. Instalacija sagrađenog krova ventiliranog tipa ne podrazumijeva zagrevanje, a ponekad i obrubljenje.

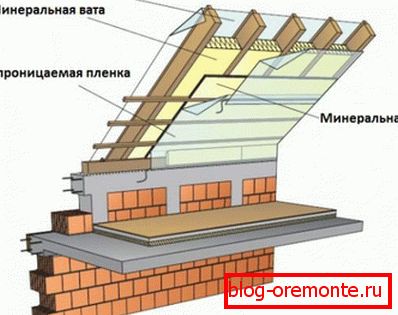

  2. Nenasiljen. Nagib krova sa jednim nagibom ne-provetrenog tipa je 2-25 stepeni, zavisno od vrste krovnog materijala koji se koristi. Ova opcija se koristi za preklapanje prostorija, operisane sve sezone, stambene zgrade, grijane garaže. Nenapovršeni krov pažljivo izolovan, zaptiven kako bi se smanjio gubitak toplote.
Projekat krova sa jedne staze za stambenu kuću Projekat krova sa jedne staze za stambenu kuću

Posebnost nagnutih krovnih tipova je u tome što jednim ravnim nagibom ne postoji nezavisno spuštanje zimskih masa u zimskom periodu, posebno ako se u građevinarstvu koristi krovni materijal sa grubom strukturom. Zbog toga je moguće da u posebno snežnim zimima kući vlasnik mora da preuzme lopatu.

Snage sahranog krova

Sve više, dizajneri i programeri napuštaju složene projekte u korist jednoličnog krova. To se lako može objasniti njegovim prednostima:

  • Niska cena. Zbog ekonomičnosti građevinskog materijala, instalacija jednostranog krova je 2-2,5 puta jeftinija od dvostrukog nagiba ove veličine.
  • Jednostavnost. Dizajn krovnog sistema krovova sa jednim nagibom je jednostavan za samonaponsku montažu. Čak i sa malim iskustvom u izgradnji, početni zanatlija će se nositi sa radom, imati crtež i neophodan alat.
  • Visoka otpornost na vetrovit vjetar. Krov jednosmernog kroga je najsigurnija opcija ako se lokacija nalazi na prostoru sa stalnom ružom vjetra, a glavna stvar je da pravilno odredite stranu vetrova i usmerite rampu duž nje.
  • Smanjeni troškovi grejanja. Pošto je rastojanje između nagiba i plafona u jednostranom krovu manje od onog kod drugih tipova, zagrevane prostorije se ne ohlade, što znači da gubitak toplote tokom zagrevanja kuće postaje manji.
  • Dostupnost projekta. Čak i ako niste u mogućnosti sami da napravite crtanje, postoji veliki broj gotovih, izračunatih projekata sa detaljnim dijagramima truss sistema i čvorova na Internetu iu građevinskoj literaturi.
  • Jednostavno održavanje. Dizajn svodnog krova omogućuje u svakom trenutku da ocijeni stanje krovnog sistema, zamijeni oštećene dijelove, ojačati materijal za krovove nezavisno, bez uključivanja iznajmljenih krovova čije su usluge skupe.

Vrste truss sistema

Sistem elemenata krovne konstrukcije je ram koji nosi na sebi i distribuira težinu krova oko perimetra nosivih zidova, čime se stabilizuje struktura. U zavisnosti od postavljanja nosača dodijeliti dvije vrste škare:

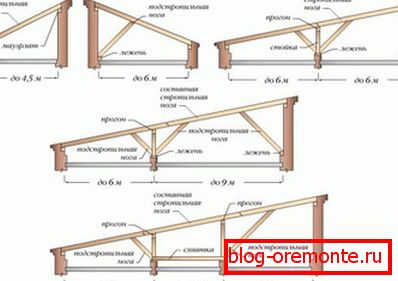

  1. Izuzetno Ovaj način organizovanja truss sistema uključuje korištenje internih particija kako bi se dobila dodatna podrška. Na podnožju koji se nalazi u sredini prostorije, postavite police koje nose podupirače na sredini. Ako koristite dve unutrašnje pregradne ploče, možete blokirati zgrade širine do 16 m. Vrste krovnih sistema
  2. Vise. Ovo je složeniji truss sistem koji se oslanja samo na spoljne zidove, tako da je potrebno više pomoćnih elemenata za stabilizaciju. Najveća širina zgrade, koja se može opremiti sa vješalicima, je 7,5 m, a za to će biti potrebna složena konstrukcija dvije podupirače, glavica i puhova. Da bi se pravilno izračunao sistem obešenja, potrebno je duboko znanje i iskustvo.

Osnova za izgradnju truss sistema tipa hanging ili nacelle je detaljno crtež odražavajući tačne dimenzije i uzajamno raspoređivanje elemenata i način pričvršćivanja glavnih sklopova.

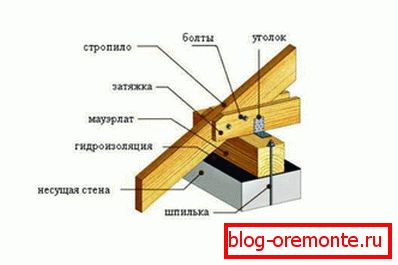

Dodavanje špriceva na mauerlat

Sastav truss sistema

Šema jednodopskih krovova za konstrukcije širine do 4,5 metra pomorskog tipa uključuje ograničeni broj elemenata. Osnova za truss sistem je mauerlat, izrađen od trajnog drveta 150x150 mm. Fiksira se na gornji deo zgrade uz zidove na kojima su postavljene kosine. Za oblikovanje nagiba krova, zidovi se podižu na različite visine. Takođe, krov zahtijeva ramne noge, napravljene od ploča od 50x150 mm. Sa tapete na krajevima ploče, izvodi se za pričvršćivanje špriceva na pločicu. Noge se ugrađuju na svetlosni zrak, ubacujući ga u dršku, pričvršćujući ga metalnim uglovima.

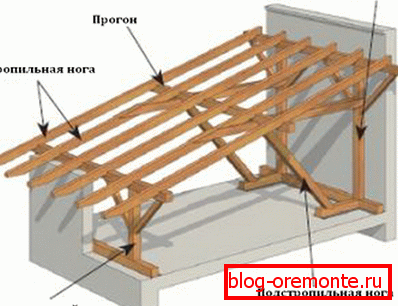

Konstrukcija truss sistema Konstrukcija truss sistema

Za ravnomjerno raspodelu težine krovnog materijala na svim nogama nogu, neophodna je montaža letve. Za mekane tipove krovova koji nisu u stanju da zadrže svoj oblik, koriste kontinuirani tip plašt od čepova od čvrste vlage. Ako se koriste profilisani limovi ili pločice, dovoljno je da se špricaju 25x50 mm preko špaleta sa visinom od 20-13 cm. Kompleksni krovni sistem sagrađenog krova obuhvata zatezanje, podupirače, štand i glavu. Svi elementi su napravljeni od drveta prvog razreda, osušeni do optimalne vlažnosti od 15-18%, brušeni i tretirani dubokim penetracionim antiseptičkim impregnacijama.

Važno je posmatrati ravnotežu između složenosti truss sistema i preseka njegovih elemenata - komplikovanjem dizajna, povećavate težinu. Preporučena veličina škare izračunava se na osnovu privremenih i trajnih opterećenja koja djeluju na krovu ili se određuju prema tablicama gotovih vrednosti, uzimajući u obzir dužinu i nagib između nogu, vrstu drveta.

Izračunavanje nagiba nagiba

Pokrivni krov je dobar, jer ako se pravilno orijentiše duž vetra i izabere optimalnu kosinu, izdržiće snažan vetar koji bi uništio dvostruki nagib. Da biste izabrali ugao nagiba kosina, morate razmotriti 2 parametra:

  1. Korišćeni krovni materijal. Ako ste izabrali materijal za krov pre dizajna, onda će glavni kriterijum pri izboru nagiba biti preporuke proizvođača za njegovu instalaciju. Metalna pločica postavljena na padinama pod uglom od 30 stepeni, šljunka - 20-30 stepeni, valovita - od 8 stepeni, rolni krovovi - od 5 stepeni. Preporučeni uglovi rampe za krovne materijale

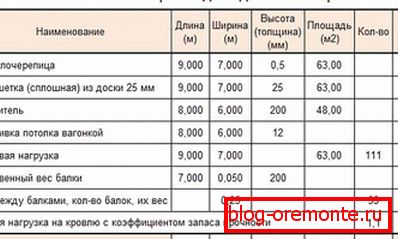

  2. Klimatski uslovi. Ako se konstrukcija odvija u regionu sa puno padavina, onda je bolje postaviti nagib od 20-25 stepeni, kroz koji voda teče gravitacijom, a sniježne mase se klizaju. Za vetrovito područje, naprotiv, ravne kosine sa strminom od 3-10 stepeni sa malim vetrovima su bolje prilagođene. Preporučeni presek škare za jednosmerni krov
  3. Imajte na umu da povećanje nagiba krova povećava troškove izgradnje usled složenijeg sistema trulja i potrošnje materijala za krovove. Znajući veličinu kutije kod kuće i određivanjem ugla nagiba, potrebno je napraviti šematski crtež, koji je lako odrediti površinu krova, dužinu škare i razliku između visine zidova pomoću geometrijskih formula.

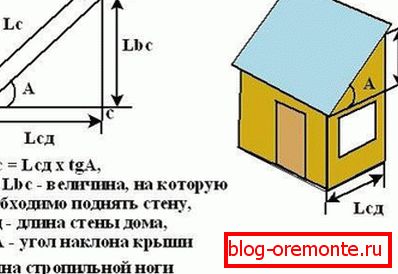

Izračunavanje površine nagiba i dužine trnovih nogu

Izgradnja krova erekcije je odlična opcija ukoliko želite brzo i jeftino blokirati zgrade ili prikačiti odeću kući. Pored toga, to je odličan razlog za razvijanje vještina izgradnje, bez rizika da pokvari krov zbog lošeg kvaliteta rada.
