Sistem raftera je okvir krova kuće, koji nosi na sebi i ravnomerno raspoređuje težinu krovne pite, ponekad i do 500 kg / m2. Pouzdanost ovog posebnog skeleta zavisi od tri faktora: tačnosti izračunavanja, na osnovu kog su izabrani broj i presek nosivih elemenata, materijal od koga je izrađen, kao i ispravnost montažne tehnologije. Znajući kako ispravno popraviti škare, možete znatno povećati nosivost rama, što ga čini izdržljivijim i pouzdanim. Pogrešne instalacije, naprotiv, dovode do značajnih gubitaka deformacija čvrstoće i krova. U ovom članku ćemo pričati o glavnim tipovima i metodama pričvršćivanja, pomoću kojih možete pravilno postaviti šporete svojim rukama.

Glavni elementi nosača okvira

Krovni okvir krovnog kućišta je sistem međusobno povezanih potpornih elemenata od drveta ili metala, koji strukturi daju strukturu, nagib i ravnomerno raspoređuju težinu između podnih zidova. Njegova glavna komponenta su trnovačke noge, koje su grede postavljene pod uglom, koji su povezani u parovima duž nagiba, formirajući greben na vrhu njihovog zgloba. Postoje dva glavna tipa škare:

  • Izašao. Suspendovani elementi se nazivaju nosivi elementi, koji u krovnoj konstrukciji imaju dve tačke podupiranja - grebenasti nosač i ploča za napajanje. Ovakav sistem se koristi u konstrukcijama koje imaju jedan ili više nosivih zidova unutra, na kojima se škare mogu "prorezati". Ovakvi montažni rafters vam omogućavaju da ih istovarite pomoću dodatnih vertikalnih podupirača.
  • Vise. Elementi koji imaju samo jednu tačku podupiranja, koji se nalaze na mestima gde je rafter pričvršćen na zid ili na ploču, nazivaju se visi. Viseći sistem škafa doživljava opterećenje ne samo na krivini, već i na ekspanziji, tako da se pojačava horizontalnim kompenzacijskim elementima (vijci, puffs, bori).

Obratite pažnju! U većini najpopularnijih krovnih sistema, šporeti su pričvršćeni na električnu ploču. Mauerlat je ogromna drvena ili greda s odsećom od 150x150 mm ili 200x200 mm, postavljena duž podupiračih zidova konstrukcije, na kojoj će biti podržane kasnije noge. Omekšava pritisak na zidovima kuće i ravnomerno raspoređuje težinu krovne pite. Pričvrstite mauerlat na gornji pojas zidova pomoću sidrenih vijaka ili ugrađenih metalnih klinova.

Krovni sistem krova

Glavni povezujući čvorovi

Okvir rafta naziva se sistem, jer su svi elementi blisko povezani i fiksirani, što rezultira strukturom krovne konstrukcije stabilnim oblikom, krutošću i visokom nosivošću. Svako povezivanje čvora između njegovih dijelova je ranjiva tačka koja se lako može deformirati pod opterećenjem, tako da se svi pričvršćivači moraju izvršavati striktno prema tehnologiji. Iskusni zanatlije identifikuju vrste spojeva u konstrukciji krova:

  1. Pričvršćivanje rafta do grebena. Ova spojna jedinica je tipična samo za kosim sistemima u kojima se gornji deo nogu stoji na grebenu nosaču postavljenom na vertikalnim nosačima. Pričvršćivanje škafa na njega može se raditi pomoću metalne obloge, eksera ili kliznih nosača klizača.
  2. Pričvršćivanje raftera na mauerlat. Najvažnija jedinica za pričvršćivanje rafterskog rama smatra se spojom strujnog zraka sa rafter nogama. Da biste popravili šporete na njemu, možete koristiti nokte, metalne uglove ili drvene šipke.
  3. Veza između sebe. Da produžimo trziste, ako dužina nagiba prevazilazi standardnu ​​dužinu drvne građe, prikupljaju se od nekoliko elemenata povezanih sa noktima, lepkom ili metalnim pločama.
  4. Priključivanje rafter nogu pomoćnim osnovnim elementima. U konstrukciji rafterskog rampa, šporeti mogu biti povezani sa udubljenom, vijkom ili podupiračima kako bi se povećala čvrstoća, čvrstoća i nosivost.

Uzmite u obzir da svako odrađeno pričvršćivanje za pričvršćivanje greda na grede, mauerlat ili druge strukturalne elemente okvira dovodi do smanjenja njihove snage, stoga iskusni zanatlije preporučuju povezivanje pomoću uglova i obloga.

Glavni povezujući čvorovi стропильного каркаса

Metode fiksacije

Rešavanje pitanja kako se rešetke popraviti na mauerlat ili greben nosač, neophodno je izabrati odgovarajući hardver. Moderno građevinsko tržište ima ogroman asortiman pričalica različitih dizajna i veličina. Glavni kriterijumi za odabir pričvrsnih sredstava su materijali koji se koriste za proizvodnju špriceva, njihovog poprečnog preseka, kao i vrsta tereta na koji su podložni. Postoje sljedeće metode montiranja škare:

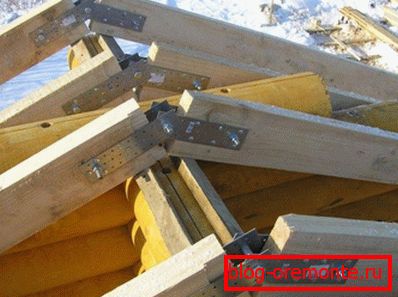

  • Sa metalnim uglovima. Metalni uglovi sa rupama za šrafove ili nokte su najpouzdanija i izdržljiva opcija za rigidno pričvršćivanje škafa do mauerlat, zidova ili grebena. Oni dozvoljava mnogo puta da povećaju krutost i nosivost strukture truss rama. Glavni povezujući čvorovi стропильного каркаса
  • Sa metalnom oblogom. Za povezivanje elemenata rafter rama se koriste i perforirane čelične ploče, koje im omogućavaju da budu fiksirane bez čišćenja u mauerlate ili špalirke, zahvaljujući kojima se čuvaju njihove visoke čvrstoće. Spajanje škare sa metalnom oblogom
  • Uz pomoć "zatvarača". Kvadratovi kvadratnih kvadrata se zovu klapne, koje se postavljaju između škare i grebena ili mauerlat kao trake koje povećavaju rigidnost konstrukcije. Fiksiranje sa drvenom oblogom
  • Sa kliznim držačima. Druga opcija za pričvršćivanje škafa sa grebenskim nosačem ili pločom za snagom je upotreba pokretnih nosača, koji se u svakodnevnom životu nazivaju sankama ili klizačima. Zbog svoje mobilnosti moguće je nadoknaditi promjenu veličine elemenata koji se javljaju tokom procesa skupljanja. Fiksiranje sa pokretnim nosačima

Iskusni majstori veruju da je najpouzdaniji način popravljanja špriceva upotreba metalnih uglova, koji čvrsto povezuju drvene elemente jedni sa drugima, rigidno fiksiraju ugao između njih. Ugao, koji preklapa spoj između rafter stopala i grebena ili mauerlat, služi kao neka vrsta razmaka između njih.

Montira

Drvo je prirodni materijal koji u procesu izravnavanja vlage i sušenja daje značajno skupljanje, zbog čega se linearne dimenzije konstrukcije menjaju. Zbog toga iskusni zanatlije preporučuju izgradnju krova za dnevne i drvne kuće, godinu dana nakon izgradnje, kada se proces skupljanja kreće od aktivne do pasivne faze. Ako pričvrstite drvene elemente okvira čvrsto, onda nakon sušenja krov kuće može se deformirati. Prema tome, za povezivanje škafova koristite sljedeće vrste pričvrsnih sredstava:

  1. Teško. Teški pričvršćivači se nazivaju onim vrstama hardvera za pričvršćivanje, koji nisu u mogućnosti da nadoknađuju promene u veličini drveta tokom procesa sušenja. Oni pružaju jaku, pouzdanu fiksaciju, međutim, oni mogu izazvati deformaciju rama, što dovodi do promene geometrije krova, curenja ili čak kolapsa strukture. Ovaj tip pričvršćivača uključuje metalne uglove, metalne ploče i drvene "čoke".
  2. Pokretno. Pokretne spone se zovu metode fiksiranja, koje zbog dijelova kliznih duž njene osovine mogu kompenzovati promjenu veličine okvira trulja u procesu smanjivanja zgrada. Okvir, fiksiran pomoću klizača ili sankala, "diše" zajedno s kućom, prilagođavajući se njegovim dimenzijama, bez deformacija. Uz pomoć takvih nosača, možete graditi krovove za drvene kuće koje nisu prošle proces sakupljanja.
  3. Klizni sistem

Zanimljivo je da postoji nekoliko varijanti kombinacija pokretnih i fiksnih povezujućih čvorova. Najčešći su truss sistemi sa jednim krutim i dva klizna pričvršćivača, koji obezbeđuju dovoljnu pokretljivost sa visokom čvrstoćom i strukturnom čvrstošću.

Vrste pričvršćivača

Među iskusnim krovovima, sporovi se ne preklapaju, što je efikasnije podizanje rafta na podne grede i mauerlat.  Međutim, u većini slučajeva, snag je u tome što je u ovakvim uslovima praktičnije korišćenje nohta ili vijaka. Oba pričvršćivača imaju svoje prednosti i mane:

  • Nokti su dobri jer im je potreban samo čekić, što je u svakom domaćinstvu. Međutim, neki majstori se žale da je predugo da ih ručno postavi. Važno je podsjetiti da se za pričvršćivanje škafa koriste posebni nazubljeni nokti koji se sigurno drže drveta.
  • Za montažu kućišta stubova koriste se pocinčani vijci sa samo navojem koji se ne plaše korozije. Zbog navoja čvrsto su pričvršćene u debljinu drveta, čvrsto fiksiraju elemente među sobom. Pričvrstite ih brzo i udobno sa prenosnim odvijačem. Nedostatak ove vrste pričvrsnih sredstava je to što je prilikom uklanjanja vijaka od drveta dugačak i tormozan.

Većina iskusnih krovova se slažu da je za pričvršćivanje rafter nogara bolje koristiti galvanizirane probušene nokte koji su 5-3 mm duži od debljine drvne građe. Pravilno odabrani pričvršćivači - garancija visokokvalitetnog i dugotrajnog pričvršćivanja krovnog rama, koji se neće plašiti mehaničkog udara ili opterećenja vjetra.

Pričvršćivači za pričvršćivanje rafta Različiti načini fiksiranja nogu nogu
