Prolaz prozora ventilacije kroz krov - foto, video

Ventilacija je najvažniji sistem podrške životu za objekte koji se koriste kao stambeni, industrijski, komercijalni ili administrativni. Njen zadatak je uklanjanje otpadnog vazduha zasićenog ugljen dioksidom, zagađenim ili gasovitim, na ulici. Da bi to učinili, cev kanala kroz plafon se prikazuje na krovu kuće. Nepravilno montirana jedinica za prolaz kroz krov ventilacije često je uzrok curenja i problema tokom rada sistema. Ovaj članak će vam reći kako instalirati prodor krovova kako biste izbjegli te probleme.

Dizajn ventilacionog sistema

Sistem ventilacije je cev koja omogućava uklanjanje zagrejanog vazduha sa respiratornim i vitalnim proizvodima u atmosferu. Većina privatnih kuća opremljena je prirodnom ventilacijom, čije funkcionisanje zasniva na zakonu konvekcije, svojstvo plamenih gasova da se podignu.

Industrijske, administrativne i poslovne zgrade, u kojima postoji veliki broj ljudi ili specijalna oprema, zahtevaju poboljšanu cirkulaciju vazduha, koja može pružiti samo prisilno ventilaciju, radeći od snažnog ventilatora. Da biste odredili vrstu kanala koji odgovara određenoj strukturi, razmotrite sledeće faktore:

  1. Zapremina sobe. Što je veća površina kuće, to više vazduha sadrži. To znači da je potrebno više tiraža kako bi se osigurala cirkulacija.
  2. Odnos gasa i prašine. Ovi indikatori obično se izračunavaju za industrijske prostore, gdje se zbog rada ili upotrebe tehnologije prašina i štetni gas pojavljuju u vazduhu.
  3. Vlažnost i temperatura u zatvorenom prostoru. Ventilacija čini mikroklimu u zgradi pogodnijim za ljudsku aktivnost, optimizujući vlažnost i temperaturu na udoban nivo.
  4. Broj ljudi. U procesu disanja ljudi konzumiraju kiseonik i proizvode ugljen-dioksid, tako da u prostoriji ima više ljudi, to bolje ventilacija treba raditi, uklanjajući izduvni vazduh. Stoga se instalacija kanala vrši pre svega u administrativnim i poslovnim objektima.

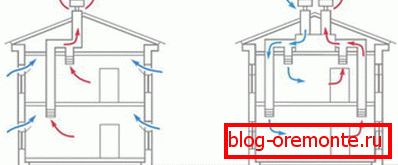

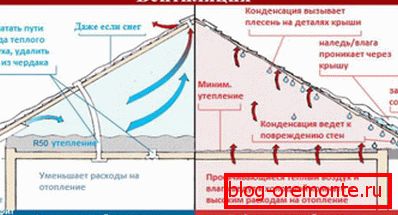

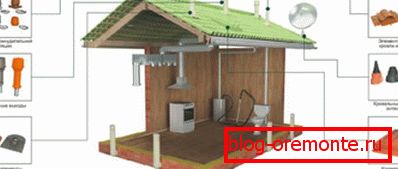

Sistem ventilacije stambene kuće Ventilacija u Različite vrste ventilacionih sistema

Obratite pažnju! Još jedan razlog za razmišljanje o potrebi ventilacije u privatnoj stambenoj zgradi je prisustvo opreme za grejanje na čvrsta goriva. U procesu sagorevanja drveta uključen je kiseonik, zbog čega vazduh u prostoriji "izgori", postaje duhovit i teško disati. Zbog toga, prilikom ugradnje peći ili kamina ne izgorjuju samo dimnjak, nego i opremaju prolaz kanala kroz krov.

Vrste penetracija

Prolaz cvijeća ventilacione cijevi kroz krov - mjesto na krovnoj površini, gdje se kanal odvija na ulici. Oprema za prolaz cevi smatra se važnim i teškim poslo- vom, pošto će se u izvršavanju ovog zadatka prekinuti integritet truss sistema i krovnog pokrivača. Za zaštitu prolaska kanala kroz krov, koriste se različite penetracije za pojednostavljenje instalacije. Penetracije koje se koriste za izvlačenje izduvnih cevi su sledeće vrste:

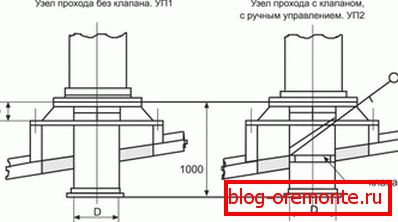

  • Sa ventilom ili bez njega. Otvore za opremu za izlaz vazdušnih cevi se proizvode sa ili bez ventila. Modeli bez ventilacije su jeftiniji, ali nemaju mogućnost da blokiraju i regulišu oslobađanje vazduha, koriste se u privatnim kućama. Ventili sa ventilom imaju ventil koji zatvara cev i zaustavlja kretanje vazduha, pogodni su za ugradnju ventilacije u proizvodne i administrativne sisteme, ako ne rade stalno. Uređaj krovnih prodora sa ili bez ventila
  • Toplo i neogreveno. Proizvođači proizvode penetracije opremljene termoizolacionim slojem bazaltnih vlakana ili staklene vune. Koriste se ako se ventilaciona cev nalazi daleko od grebena i uglavnom se nalazi izvana. Izolacijski sloj smanjuje razliku između temperature unutar i izvan prostorije, čime se smanjuje stvaranje kondenzata. Neizolovane penetracije se koriste ako se cev prikazuje u blizini grebena iu područjima sa blagom klimom.
  • Automatski i mehanički. Krovni prodori za vazdušne kanale dolaze sa ručnim ili automatskim upravljanjem. Mehanički modeli opremljeni su kablovima, pomoću kojih možete regulisati cirkulaciju vazduha u zatvorenom prostoru. Instaliraju se za sisteme ventilacije koji rade kontinuirano, gde nema potrebe da se često isključuju ili menjaju načini rada. Automatski prodori imaju kontroler koji elektronski kontroliše rad sistema.

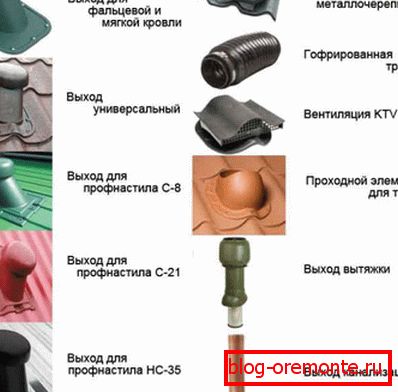

Različite vrste otvora

Važno je! Često vlasnici kuća ne vide razliku ili ne zbunjuju proces opremanja kanala i dimnjaka. Temperatura gasova u dimnjaku je mnogo puta veća od normalne temperature vazduha, u peći na čvrsto gorivo dostigne 700-800 stepeni, pa se cevi zagrevaju. Da bi se spriječila vatra, izlaz dimnjaka je opremljen sa kanalom otpornim na vatru. Čvor prolaza kroz krov ventilacije ne zahteva protivpožarnu zaštitu, jer je temperatura u njemu samo 0,5-1 stepeni viša od prostorne temperature.

Montiranje šipova

U modernim privatnim kućama, opremljenim grejanjem na plin ili drvo, obavezna je ugradnja ventilacije. Tokom kuvanja, disanja, pranja, sušenja odjeće, kao i izvođenja vodenih procedura, formira se velika količina vodene pare, koja se mora ukloniti tako da stan nije vruć, duvačan i vlažan. Jedinica prolaza kroz krov ventilacionih cevi opremljena je nakon završetka radova na montaži kanala unutar prostorije. To će zahtevati gumu ili silikonsku zaptivnu mast (master blic), zaptivač na bazi silikona, šrafciger, vijke, penetraciju. Instalacija je sledeća:

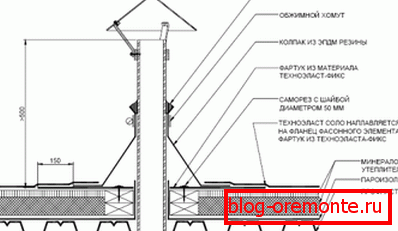

  1. Određena je lokacija kanala. Kodovi zgrada zahtevaju postavljanje ventilacionih cevi u neposrednoj blizini grebena krova, tako da se rupa nalazi između škare. Prolaz kanala kroz krov
  2. Označene rupe. Rupa za uklanjanje treba da bude 2-3 cm veća od prečnika cevi. Da ne biste pogrešili veličinu, možete koristiti marker da biste nacrtali cev na površini krova ili napravili šablon iz kartona.
  3. Rupa je isečena. Na određenom mestu krova izrađena je rupa od čega je neophodno ukloniti izolaciju, parnu barijeru, ostatke plašta, kao i hidroizolaciju. Da biste isecali rupu na krovu metala, potrebno je bušiti nekoliko rupa na označenom krugu uz pomoć bušilice, a zatim dovršiti rad sa nožem ili makazama za metal.

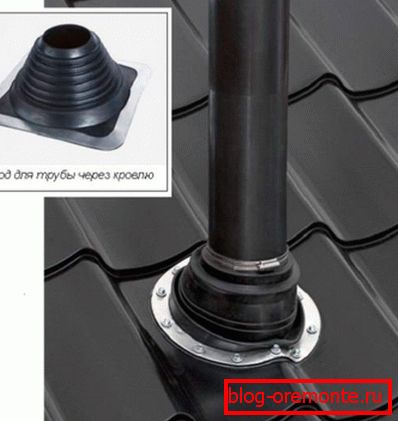

  4. Krov se stavlja u vazdušni kanal, trebalo bi da bude iznad površine krova. Sloj hidroizolacije i parne barijere sa lepkom ili zaptivnom masom se zalepe na površinu cevi. Gumeni zaptivač se stavlja na penetraciju, pričvršćujući ga na krovni materijal. Ako se krov od metala ili valovitog krovnog pokrivača vrši pomoću vijaka za samoprezivanje, a ako ima mekan premaz, zaptivač jednostavno se zalepi zaptivnim materijalom. Gumeni zaptivač za kanal kroz krov
  5. Zaštitni kišobran se stavlja na vrh vazdušnog kanala kako bi se sprečilo padavine, ostaci ili ptice u ulazak u ventilaciju.

Stručni krovovi veruju da nepismeno opremljeni čvor prolaza kroz krov ventilacionog cevovoda prouzrokuje curenje u 2 slučajeva od 10 puta. Ovo je često posledica lokacije ventilacionog otvora kada se sjenični džep ne formira. Sneg koji okružuje cev konačno se topi i prodire pod krov. Prema tome, neki majstori preporučuju uklanjanje vazdušnog kanala direktno kroz greben. Vredi napomenuti da ovaj metod krši integritet truss rama na krovu, stoga ima mnogo protivnika.
