Sam krov hip

Mašta krovova ne poznaje granice, a raznovrsnost krovnih oblika različitih objekata nikada ne prestaje da impresionira. Postoji mnogo različitih tipova krovova, kuka se i dalje smatra najpouzdanijim - neka vrsta truss-a četyrehskatnoy. Ovaj tip je komplikovaniji od dvostrukog nagiba, pošto su četiri ugla mnogo teže koordiniraju jedni s drugima. Da biste primenili hip krov, morat ćete biti strpljivi i pratiti naše preporuke. Glavna stvar u ovom radu je precizno obeležavanje i tačna proračunavanja.

Vrste strukturiranih struktura

Razumećemo postojeće oblike krovova, njihovog uređaja i najčešće sorte. Veoma je važno imati jasnu ideju o svim detaljima o predstojećem vođenju krova.

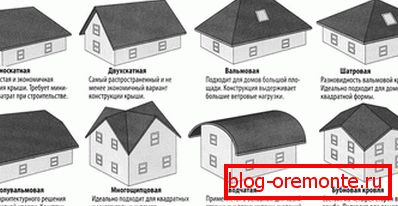

Oblikovane krovne forme

Classic

Kvadratni krov, sa strane - trapezijum, sa krajeva - trouglovi. Bočne trokutaste padine - bokovi, pa prema tome ime razmatranog tipa krova. Glavna prednost je funkcionalnost, visoka pouzdanost, atraktivan i originalan izgled. Postoje i nedostatci - visoki troškovi, konstruktivna i tehnološka složenost (relativna).

Polutvrdjen

Glavna razlika od klasičnog - skraćenog oblika kuka. Ova geometrija premaza odlikuje se visokim performansama i zanimljivim izgledom. Jedna od najskupljih, tehnološki i strukturno složenih vrsta krovova.

Shawwa

Veoma popularan tip krova za kvadratne zgrade. Glavna razlika je u tome što su sva četiri kosina trougla i konvergiraju u jednom trenutku. Umjesto horizontalnog grebena, struktura krunisana je grebenskim čvorom, koji se nalazi na vrhu piramide koja se formira kosinama. Koristi se i za strukture koje imaju oblik ravnomernih poligona.

Polyline

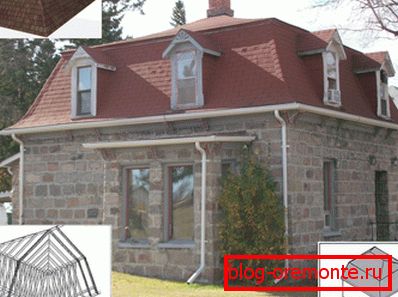

Najatraktivnija verzija ove vrste krova. Karakteristična razlika je u tome što svi dijelovi imaju različite veličine i oblike. Mane su iste kao i one polu-otvrdnute - vrlo složene dizajnerske i proizvodne tehnologije i, čak iu poređenju sa drugim skupim, visoki troškovi implementacije.

Sada se okrenemo tehnološkim i mernim i dizajnerskim karakteristikama proizvodnje klasičnog krovnog kuka. Pošto ste shvatili osnovne principe metoda projektovanja i metode označavanja, lako možete izračunati bilo koji element takvih krovnih konstrukcija.

Mjerenje i označavanje "dolje"

Označite krov

Nakon opisanog načina krovišta, sva merenja treba izvršiti duž donje ivice škafa. Ovaj mali trik će vam pomoći da brži posao obavite. Kada se označava donja ivica, potrebno je tačno meriti oznaku iz koje počinje rez. Ovim pristupom će se smanjiti broj faza rada i smanjiti verovatnoća pravljenja grešaka.

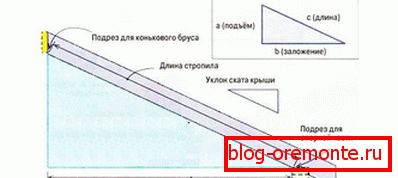

Выполнить расчеты нетрудно, если предположить, что само rafter (как гипотенуза) и его проекции на горизонтальную и вертикальную плоскости, образуют прямоугольный треугольник (см. рис.), в котором:

  • polaganje - to jeste b, B.1, b2, horizontalna projekcija (horizontalna noga, projekcija hipotenuze na horizontalnoj ravni);
  • podići- to jeste a, vertikalna projekcija (vertikalna noga, visina grebena, projekcija hipotenuze na vertikalnoj ravni);
  • rafter (ugao, centralni džep, centralna strana) je c, c1, c2, S3hipotenuza.

Izračunavanje svih veličina može se izvršiti pomoću teorema Pitagorejske.

Opis konstrukcije

Objašnjenje šeme

  1. Srednji šporeti imaju manje blagi nagib, za razliku od uglova (dijagonala).
  2. Kratki (kukovi) splavi su spojeni u ugao, a ne grebeni.
  3. Šetalište i grebeni grede napravljeni su od drveta istog odeljka.
  4. Tri srednje škare (c1, c2, S3, vidi sliku) su poduprti i spojeni na krajevima grebena i nazivaju se centralnim (bočnim i krajnjim).

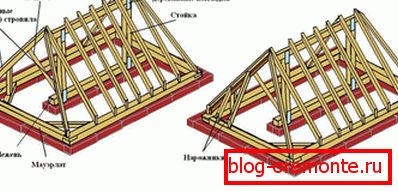

Hip krovna konstrukcija

Merna šipka

Proučite crtež budućeg krova, obraćajući pažnju na međusobnu povezanost strukturnih elemenata. Sledeći korak je proizvodnja mjerne šine. Da biste to uradili, možete koristiti traku od šperploče širine 5 cm, a na ovaj način pripremljen merač se postavlja na gornji zidni zid kako bi se označili projekcije centralne i krajnje špulje, nadvore, debljine zida itd.

Obratite pažnju! Presek projekcija (pogled na gore) centralnih splavova (3 komada, c1, c2, S3, videti sliku) sa poprečnim i uzdužnim segmentima perimetra kvadrata projekcionih kvadrata na uglovima zgrade. Zauzvrat, izgradnja uglovskih špalara dijagonalno deli ove kvadrate. Trebalo bi da postoje ravnopravni trouglovi.

Tabela koeficijenta

Još jedan važan pomoćnik za izgradnju krova kičme biće tabela odnosa između polaganja raftera i njegove dužine, za različite padine nagiba. Dužina se izračunava množenjem vrednosti horizontalne noge sa jednim od koeficijenata (srednja ili desna kolona). Tablica se može štampati i nositi u džepu, jer ćete često morati da ga pogledate.

Odnos nagiba rampe Koeficijent za srednji rafter Koeficijent za dijagonalni rafter
3:12 1,031 1,016
4:12 1,054 1,027
5:12 1,083 1,043
6:12 1,118 1,061
7:12 1,158 1,082
8:12 1,202 1,106
9:12 1,250 1,131
10:12 1,302 1,161
12:12 1,414 1,225

Može doći do situacije kada vrijednosti za krovni okvir koji se trenutno postavlja nisu u tabeli. Tada možete koristiti za izračunavanje Pythagorean teorema.

Obratite pažnju! Možete izračunati na više načina. Ali u svim slučajevima, dužina raftera se računa duž dužine horizontalne noge.

Необходимо измерить polaganje стропила с помощью мерной рейки. Затем выбрать по таблице коэффициент (вторая или третья колонки), соответствующий уклону ската (первая колонка), и перемножить его на измеренную величину:

  1. Ako odnos nagiba padine nije cjelovita vrijednost, onda trebate koristiti Pythagorean teorem. Vrijednost horizontalne noge, merena pomoću mernog šipka, pomnožena je nagibom nagiba krova u obliku frakcije. Rezultat je dužina lifta (vertikalna noga). Prema Pythagoreanovom teoremu, dužina raftera se određuje na sledeći način: a2+ b2= c2 gde
  • i - porast;
  • b - fondacija;
  • c je dužina.
  • Neophodno je izmeriti izračunatu dužinu (pp.1) duž donje ivice šnala - to će biti rastojanje između podrezivanja za greben i ispod podupiračkog dela, i dodati dužinu prevlake na njega.
  • Dužina preklopa izračunava se pomnožavanjem preklapanja prevlake sa faktorima ili sa Pythagorean teoremom (slično izračunavanju špriceva).
  • Pitagorevska teorema

    Использование трехмерного изображения при выполнении разметки менее информативно и явно, чем двухмерное. Воспользовавшись двухмерным чертежом, можно заметить, что именно polaganje углового стропила является гипотенузой равнобедренного треугольника (в проекции на плоскость, вид сверху).

    Ugaoni rafter ima blatniji nagib od intermedijera, kao i dužu projekciju i podrezanost za podupirač. Dužina uglovnog raftera izračunava se proizvodom njegove projekcije pomoću koeficijenta ili korišćenjem teorema Pitagoreana:

    1. Odredimo poziciju na vrhu. Mjerimo razdaljinu do najbližeg srednjeg intermedijara. Izračunavanje osnove izvršavamo prema Pythagoreanovim teoremima.
    2. Izračunati dužinu uglovskih splava po proizvodu polaganja za faktor.

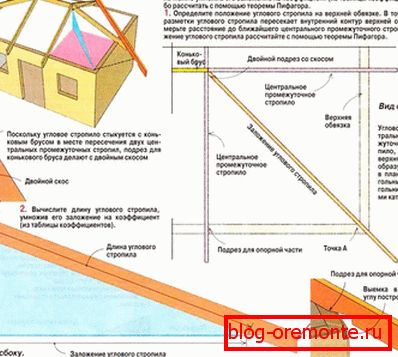

    3. Izračunajte nadvišenje uglovnog raftera. Rešavamo trougao u kome horizontalne projekcije prevlaka špala (ugaonog i srednja) predstavljaju hipotenuzu i nogu. Izračunavamo veličinu nadstrešnice uglovnog raftera na stolu.

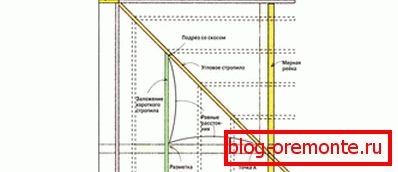

    Угловое rafter и его разметка на верхней обвязке

    Postavljanje ugaonog raftera

    1. Obeležavamo kratke raftere i utvrdimo njegov početak.
    2. Izračunavamo dužinu kratkog raftera proizvodom njegovog osnivanja i koeficijentom za srednji rafter. Slično se isprekidaju nadlaktici srednjih škare i podnožja škafova.

    Montaža

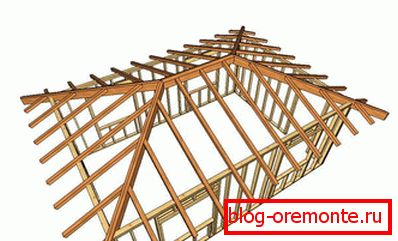

    Sling sistem

    1. Praktičnije je koristiti mjerni štap umesto ruleta.
    2. Vrhunska trim. Označite središnju liniju i izmerite polovinu debljine trake grebena. Označite liniju postavljanja sa prvog broja srednjeg centralnog rafta.
    3. Kombiniramo jedan od krajeva merne šipke i liniju postavljanja srednjeg centralnog kerfa. Na drugom kraju železničke linije prebačen je na unutrašnju konturu bočnog zida. Prevlaka krova i linije spoljašnjeg kontura zida prenose se i na mernu šinu.
    4. Merna šipka переносится на боковую стену для определения размещения второго из числа промежуточных центральных стропил. Также на мерную рейку переносится polaganje стропила от внутреннего угла верхней обвязки.
    5. Potrebno je ponoviti ove akcije u drugim uglovima kako bi se pronašli krajevi grebena i centralni srednji splavi.

    Na osnovu ovog materijala, izgradnja krova krova će se od složenog procesa pretvoriti u jednostavan. Uštede koje bi se potrošile na plaćanje master-a za krovove biće sačuvane. Za detaljniju studiju instalacije krova možete pogledati video na Internetu. Takođe, veliki pomoćnici mogu biti fotografije.

    Fotografija

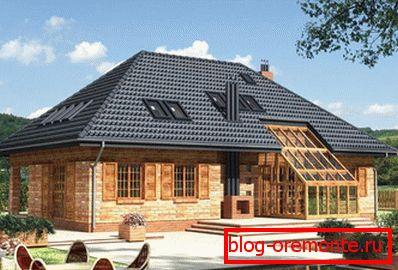

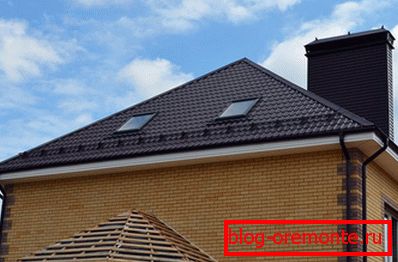

    Kuća s prekrivenim krovom Krovna garaža Valma
