Samostalni dimnjak iz čelične cevi to uradite sami - korak

Svaka stambena ili čak seoska kuća, kupatilo, koje nije priključeno na sistem centralnog grijanja, isporučuje se sa uređajem za proizvodnju toplote. Da se iz unutrašnjosti uklone proizvodi sagorevanja goriva u pećnici isporučuju se sa izduvnim kanalom dima. Najjeftinija opcija je galvanizovani dimnjak, au zgradama je cijena cevi od 1 m od ovog materijala oko 110 rubalja. Ako dodamo ovo troškovima okretnih elemenata, deflektorima i zagradama, instalacija će koštati dosta penija. Međutim, u ovom članku ćemo objasniti kako smanjiti troškove za 60% i kako napraviti dimnjak iz čelične cevi svojim rukama.

Osnovni parametri

Pored toga, modeli prodavnica pocinkovanih čeličnih dimnjaka su da proizvođači proizvode širok spektar dimenzija. Osim toga, među fabričkim proizvodima može se naći dvokruko, opremljeno toplotnom izolacijom, valovito, sa povećanom fleksibilnošću i jednostrukim krugom. Izrada domaće dimnjake, neophodno je ograničiti samo na cijevi sa jednim krugovima. Da bi sistem za uklanjanje dima radio efikasno, treba razmotriti sledeće parametre:

  1. Veličina odseka cijevi. Da pušite izlazite iz peći, okrenite dimnjak, potrebno je da izaberete odgovarajući prečnik cevi. Premalo cevi ne pružaju odgovarajući nivo, u vezi sa kojim se može formirati obrnuti potisak. Veliki prečnik dimnjaka, naprotiv, prebrzo uklanja proizvode sagorevanja u atmosferu, tako da se povećava potrošnja goriva i gubitak energije. Što više zavisi od konfiguracije kanala odvodnog dima, to bi trebalo biti deblje. U većini slučajeva, odgovarajuća cev od pocinkovanog čelika prečnika 100 mm. Preporučeni dio dimnjaka za kotlove različitih kapaciteta: Preporučeni presek dimnih cijevi za kotlove različite snage
  2. Materijal. Cijevi od dimnjaka su izrađeni od limova. Ovaj materijal mora biti izuzetno otporan na koroziju i vlagu i na visoku temperaturu. Dakle, jednostavni pocinčani čelik nije dovoljan, jer temperatura u dimnjačima peći i kamina čvrstog goriva prelazi 500-700 stepeni. Stoga, za proizvodnju cijevi koristi se metal sa visokom otpornošću na toplotu i otpornošću na koroziju.
  3. Debljina zida Životni vijek dimnjaka od čelične cijevi zavisi od debljine korištenog metala. Koristi se limovi od čelika debljine 0,25-1,0 mm. Što je temperatura plinova izašla iz peći, to je deblji metal.

Važno je! Galvanizirani lim od čelika veličine 2500x125 mm u građevinskim prodavnicama košta oko 600 rubalja, uz pravilno sečenje sa jednog lista, dobija se 8,75 metara cevi prečnika 100 mm, cena 1 m je oko 68 rubalja, što daje uštedu od 60%!

Proizvodnja

Za proizvodnju cijevi od galvaniziranog čelika će zahtijevati gumeni ili drveni centar dovoljno težine za savijanje metala. U tom procesu koriste se škare za metalno sečenje, dugačak lanac, šraf za označavanje, ugao i "pištolj" za savijanje. Proces savijanja je sledeći:

  • Pre svega, metalni lim postavljen je pomoću linija crtanja. S jedne strane, deo je napravljen širinom 340 mm, a drugi 330 mm, tako da se tokom montaže lako uklapaju jedna u drugu. Uz pravilno sečenje treba dobiti 7 traka dužine 1250 mm.

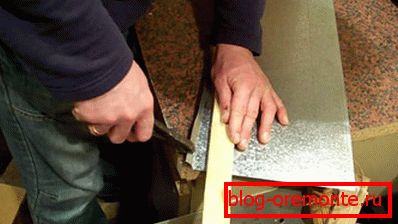

  • Uz pomoć metalni ugao i četvrtka, obe ivice su savijene pod uglom od 90 stepeni u suprotnim pravcima do širine od 0,7 mm. Zatim se zatvori okreću i ugao podignut na ivicama od 135-145 stepeni, lagano kucajući na paletu. Savijanje ivica radnog komada
  • Radni predmet se pomera u "pištolj", uređaj za pravljenje metalne ploče od metala sa prečnikom od 100 mm. List postavljen na "pištolj", udari kladionicu kako bi dobio željeni oblik cevi. Mašina za savijanje metala
  • Ivice predmeta kupljene između predmeta i postavljene na pištolj. Uz pomoć gumenog mleta, mesto adhezije ivica ploče čini ravnim šavom. Spajanje se može ojačati metalnim zakovicama, međutim, to će zahtevati zavarivanje.

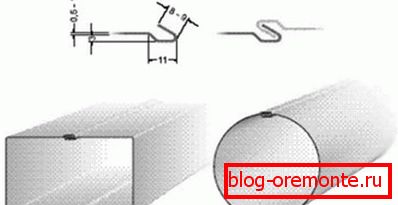

Shema savijanja ivica radnog komada

Obratite pažnju! Za postavljanje dimnjaka potrebno je okretanje delova, koji su napravljeni rezanjem ravnih cevi pod uglom. Ako odsečete cev pod uglom od 75 stepeni, onda kada se priključite, okreće se za 150 stepeni, ako pod uglom od 45 stepeni okreće se za 90 stepeni. Da bi se poboljšala efikasnost improvizovanog dimnjaka, ona je zavijena u nezapaljivi termoizolacioni materijal.

Prednosti

S pojavom velikog broja fabričkih proizvoda za montažu dimnjaka od pocinkovanog čelika smanjena je potreba za cijevima sa vlastitim rukama. Međutim, domaće cevi mogu smanjiti troškove i pronaći idealan prečnik. Pored toga, koriste se za opremu odvoda, tako da će biti sposobna da cevi rukuju svojim rukama korisne u svakodnevnom životu. Metalni dimnjaci u odnosu na druge imaju sledeće prednosti:

  • Lagan. Kanali za uklanjanje dima iz pocinkovanih pocinkovanih cevi su teški mnogo manje od cigle ili keramike. Stoga, za instalaciju ove vrste dimnjaka nije potrebno opremiti temelje, trošak zalivanja koji prevazilazi troškove materijala i instalacionih radova.
  • Protivpožarna sigurnost. Prema građevinskim propisima, čelični dimnjaci su potpuno vatrootporni. Kvalitetan metal zadržava zagrevanje do 900 stepeni, pa je pogodan čak i za peći i kamine na čvrsto gorivo.
  • Niska cena. Dimnjaci od čelika su najdemokratičniji način organizovanja uklanjanja dima, troškovi instalacije su nekoliko puta niži od uređaja od ciglona i keramičkih analoga.
  • Jednostavno montirati. Dimnjak od pocinkovanog čelika lako se može sastaviti sopstvenim rukama u skladu sa uputstvima, čime se štedi novac koji se troši na zapošljavanje profesionalnih radnika.
Ručne cevi

Važno je! Efikasnost uklanjanja dima zavisi od ispravnosti sklopa dimnjaka. Kvalifikovani majstori savetuju da biraju uglavnom vertikalne konfiguracije sa najmanji broj okreta. Svaki pivot element je prepreka na putu dima, smanjujući potisak.

Skupštinska pravila

Da pravilno montirate dimnjak iz pocinkovanog čelika, potrebno je da unapred obeležite izgled i polaganje cevi. Prema ovom crtežu, neophodno je odrediti koliko cevi je potrebno i da ih presečete na odeljke potrebne dužine. Sastav se vrši na sledeći način:

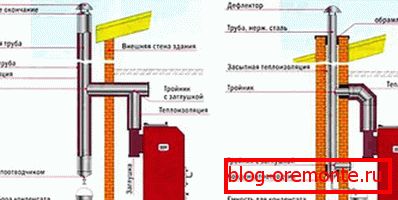

Opcije za postavljanje dimnjaka za pocinkovani čelični mulj
  1. Pre svega, cev za dimnjak je povezan sa ulaznom cevi grejača pomoću specijalnog adaptera. Važno je osigurati potpunu zategnutost zgloba.
  2. Nakon prvog segmenta, meko je povezano s kolektoru kondenzata i revizijom. Svaki odeljak cijevi se ubacuje u prethodni, a spojevi su podmazani otpornim na toplotu i pričvršćeni čeličnom stezaljkom.
  3. Na mjestima gdje cijev prolazi prepreke u obliku zidova ili plafona, isecite rupe i montirajte vatrootpornu kutiju od pocinkovanog čelika ili azbestnih ploča. Prostor između zidova cijevi i kutije zavijen bazaltnim vlaknima ili prekriven ekspandiranom gline. Oprema za prolaz cevi kroz plafon
  4. Zaštitna kišobran se stavlja na vrh, a spoj sa krovom je izoliran sa zaptivnom ili elastičnom gumom. Ako krovni materijal nije otporan na vatru, instalira se varijabilni senzor.

Obratite pažnju! Na krovu kanala za uklanjanje dima se prikazuje na udaljenosti od 30-50 cm od grebena. Da bi osigurali nivo vuče, visina dimnjaka mora biti 50 cm iznad grebena. Nepravilno postavljanje na krov može izazvati povratni potisak ili protok vetra.
