Sistem raftera je kombinacija svih podpornih elemenata koji čine kostur na kome leži krovna pita. Sposobnost krova da izdrži vetrove i sneg opterećenja, kako bi zaštitila unutrašnjost od vode i hladnoće, zavisi od čvrstoće i pouzdanosti ove podloge. Da ne koristimo skupe usluge firmi koje obavljaju krovove profesionalno, pričaćemo šta se sastoji od krovnog sistema četvorosmernog krova, koji materijali su potrebni za njegovu proizvodnju i kako ga sakupljati.

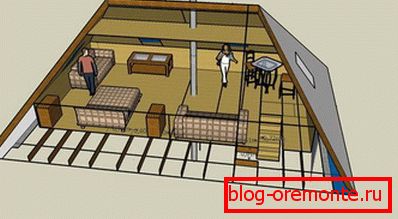

Potkrovlje u krovu

Krov krova

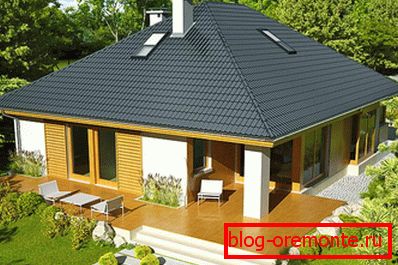

Kuća s prekrivenim krovom

Vrste hipped krovova

Naziv "chetyrekhskatnaya" ujedinjuje nekoliko tipova krovova koji se sastoje od četiri ravni, kosine:

  • Hip. Njegov dizajn obuhvata četiri padine dva geometrijska oblika: dva su u obliku trapezije, dva su triangularna. U obliku trouglaste oblike zamjenjuju se žljebovi konstrukcije. S jedne strane, ovo je plus, pošto je moguće sačuvati na materijalu za zidove, a s druge strane, minus, jer nedostatak boksera ne dozvoljava montiranje običnih vertikalnih prozora.

    Krov krova

  • Gutter Dutch. Zapravo, to se pripisuje tipovima krovova sa dvostrukim nagibom, a zatim i krovovima sa četiri krova. U konfuziji krovova ulazi u skraćene padine lica, kuke. Oni ne zamenjuju pediment, već ga menjaju u trapezni oblik. Holandski krov izgleda veoma originalan i odličan je za izgradnju u vetrovitim područjima zbog smanjenog efekta vetrovke.

    Drobljen holandski krov

  • Dva polutvrdjena danska. Kukovi ove vrste krova ne odsečuju gornji dio žbice, već donji, čineći kosinu uobičajene dužine. I ispod grebena sa takvim dizajnom, ostavljen je mali pediment u obliku trougla koji, ipak, omogućava uštedu na spuštenim prozorima i organizuje pristupačnije vertikalno osvetljenje.

    Dvodelni danski krov

    Rafter sistem polu-krilnog danskog krova

  • Шатровая. Hipped roof используется для строений, имеющих квадратную форму. Она состоит их четырех скатов, которые представляют из себя равнобедренные треугольники и сходятся в одной точке, не образуя конька.

Hipped roof

Uprkos vanjskim razlikama, trnoviti sistemi četverostepenog krova su napravljeni od istih elemenata, vođeni istim pravilima.

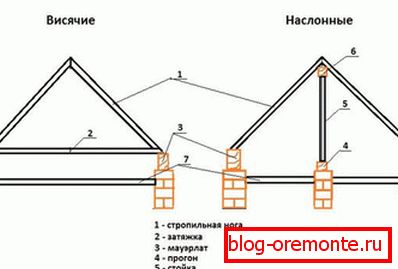

Vrste krovnih sistema

Sistem krovne krošnje pogleda sa četiri nagiba ima različit izgled, u zavisnosti od početnih uslova: površina kuće koja se pokriva i unutrašnjeg izgleda. Postoje tri vrste:

  1. Висячая. Применяют для сооружений, в которых нет внутренних несущих перегородок, поэтому опора осуществляется лишь на внешние стены. Viseći sistem ograde четырехскатной крыши испытывает нагрузки на изгиб, сжатие и распирание. Чтобы уравновесить воздействующие силы вводят дополнительные, уравновешивающие элементы – затяжки, ригели, бабки. Сложность конструкции заключается в обилии составных частей, высоком расходе материала и, как следствие, большом весе, выдержать который способен лишь основательный фундамент.

    Viseći sistem ograde

  2. Izuzetno Smestila se u kuće u sredini ili na stranama od kojih postoje unutrašnji nosivi zidovi. Sistem raftera u ovom slučaju podržan je ne samo na spoljnim, već i na unutrašnjim zidovima. Truss-ojačani trus sistem je pouzdaniji i izbalansiran, a lakše je i jeftinije ga montirati.

    Suspendovani sistem raftera

  3. Kombinirano. Sastoji se od elemenata naslonskog i visećeg truss sistema. Koristi se ako se kao dodatna podrška ne koriste kolone ili kolone, već se koristi unutrašnji zid. Zatim se vješalice rastavljaju na nasedan, formirajući dizajn sa otvorenim podnim gredama.

Vješalice i vješalice

Tip krovnog sistema je pogodan za određenu kuću, utvrđenu tokom perioda projektovanja, izrada kalkulacija i izrada crteža.

Izračunavanje kosina nagiba i visine grebena

Izrada krovnog sistema četverostepenog krova počinje sa proračunima koji određuju geometriju buduće strukture:

  • Izračunavanje padina rampe. Profesionalni dizajneri obavljaju račune zasnovane na trigonometrijskim formulama koje izračunavaju nagib nagiba kroz kosinus trougla sa datom bazom jednakom širinom kuće. Ali novinari mogu da koriste referentne tabele koje pružaju preporučene vrednosti nagiba za zone različitih opterećenja vetra i snega i različitih materijala za krovove. Među ovim faktorima utvrđuju se ograničenja koja će biti optimalna za ovu konstrukciju. Imajte na umu da je ugao nagiba od mačke u rasponu od 45-55 stepeni pogodan za većinu projekata. Međutim, što je strožije, više materijala se troši tokom izgradnje.

    Kreiranje projekta krovnog krova

  • Расчет высоты конька. Его ставят на второе место потому, что для вычисления требуется известный угол наклона скатов. Для определения параметра также используют тригонометрические формулы, представляя стропильную ферму как треугольник с двумя рассчитанными углами и известным основанием. Важно учесть, что, если чердачное помещение будет использоваться не только для хранения, конек размещают, принимая во внимание желаемую высоту потолков мансарды. Hipped roof имеет коньковый узел, так как все стропила сходятся в одной точке.

Izračunavanje ugla nagiba i visine grebena

Da bi se olakšao proces dizajniranja truss sistema četvorosložnog krova, mogu se koristiti posebni kompjuterski programi-kalkulatori, što zahteva samo unos početnih podataka: veličinu kuće, broj rampi.

Izračunavanje opterećenja

Sledeća faza dizajna je da odredi sastav elemenata truss sistema i njihovog odeljka. Da biste to uradili, izvršite obračun tereta na koje je podvrgnut dizajn čettyrekhskatnyja. Podijeljeni su na tri tipa:

  • Stalno. Njihov hiper krov se stalno oseća. U ovu vrstu uključuju težinu krovne pite, truss sistem, potkrovlje, ako planirate da koristite tavan kao životni prostor. Ne zaboravite da je sistem odvodnjavanja snijega - ovo je dodatno opterećenje, koje nosi krov.

    Izračunavanje truss sistema

  • Privremeno. Konstrukcija nije konstantno podložna delovanju ovih opterećenja, ali samo s vremena na vrijeme, u preostalim periodima je minimalna. Govorimo o opterećenju snega i vjetra, težini odmrznute i kišne vode, mase osobe koja vrši popravke i održavanje krova.

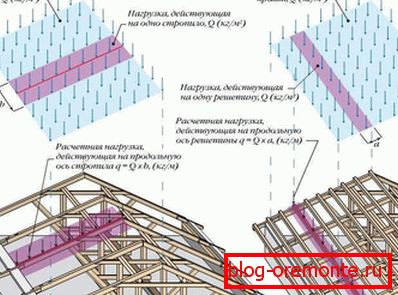

    Opterećenje krova

  • Posebno. Ova stavka je relevantna za stanovnike područja sa povećanom opasnošću seizmičkog ili uragana. Krov sa četiri krova je dizajniran uzimajući u obzir moguće ekstremne opterećenja kako bi osigurali ljude ispod nje.

Izračunavanje rafter sektora

Sumirajući vrijednosti svih opterećenja, utvrđuju ukupan iznos koji, u zavisnosti od krovnog materijala koji se koristi, može doseći 180-250 kg po kvadratnom metru. Na osnovu ove cifre, odredite broj elemenata truss sistema i njihovog odeljka, koji se odnose na referentnu tabelu. Kompleksniji sistemi su pogodniji za izračunavanje u specijalnim programima, čiji je rezultat gotov dijagram truss sistema četvorotralnog krovnog tipa.

Hip krovni projekat

Glavni elementi

Sistem krovnih krovova sastoji se od mnoštva komponentnih dijelova, obaveznih i pomoćnih:

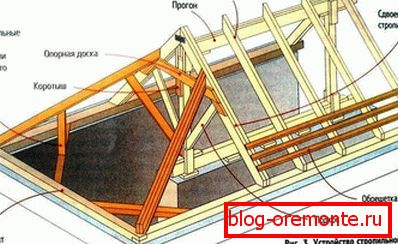

Hip krovna konstrukcija

  1. Mauerlat Segment snopa 100x100 mm ili 150x150 mm, ravnomerno raspoređivanje tereta oko perimetra nosivih zidova. Razlika između četvorosmernog krova je što su četiri pogonska ploča potrebna za njegovu instalaciju, a ne dva, kao za dvostrani krov.
  2. Leži Šipka koja služi kao podrška za regale, koja se koristi u nosnom truss sistemu. On, kao i mauerlat, raspodjeljuje težinu krova, ali se nalazi na unutrašnjem zidu nosača.
  3. Rafter nogu. Elementi ploča sa profilom od 50x150 mm ili 100x150 mm, koji nose krovnu pitu i postavljaju geometriju rampi. U izgradnji čettyskskatnih krovova koristite obične, lamele i rampe. Privates su raspoređene u parovima duž grebena nosača, formirajući trapezne nagibe. Zli, od grebena do dva ugla kuće, formiraju triangularne padine. A rafter rafters se zasnivaju na vrhu letvica i imaju različite dužine.
  4. Trčanje. Drvo, na bazi vertikalnih nosača, na koje se pričvršćuju šporeti. Ovo je najviša tačka krova.
  5. Stalci. Vertikalni rekviziti koji su postavljeni na tlu. Podržavaju grebenski nosač ili nogu srednjeg ramena.
  6. Stubovi. Šipke koje su postavljene pod uglom do ramenih nogu kako bi ih sprečile savijanja.
  7. Zategnjavanje i zavrtanj. Horizontalni džemperi od drveta ili metala, povezujući parove nogu nogu, smanjujući opterećenje na zidovima. Vijak je postavljen u gornjem dijelu škare, u zatezanju na dnu, često koristeći kao podne grede.
  8. Sprengel farme. Sprengel - vertikalni podizač za glatke raftere. Ukoliko se nista ne odreknete, namestite zatezanje izmedju dve susedne strane kuce i uz pomoć metalne kutnje prikljucite plašt.
  9. Crate. Osnova za podove krovnog materijala. Ako su ploče zakucane bez praznina, dizajn lampe se naziva čvrsta. A ako se ploče zamenjuju sa malim klirensom - mrežom. Shema za plašt zavisi od vrste krovnog materijala.
  10. Krovni nadvrat. Deo špaleta, koji je 40-50 cm u korist perimetra kuće, štiti ga od vlage.

Izgradite trus sistem

Sa crtežom truss sistema u ruci, možete započeti montažni rad. Pošto se prirodno drvo uglavnom koristi kao materijal, neće biti suvišno tretirati antiseptikom dubokog penetracije kako bi se zaštitila od vlage i bakterija. Krovni majstori izvlače brojne karakteristike koje treba uzeti u obzir prilikom ugradnje nosača krovnog pokrivača:

  • Teško je čak i za vrlo iskusnog radnika da izvrši rad na sklapanju samog krova zbog velike dužine i težine nogu nogu i stubova.

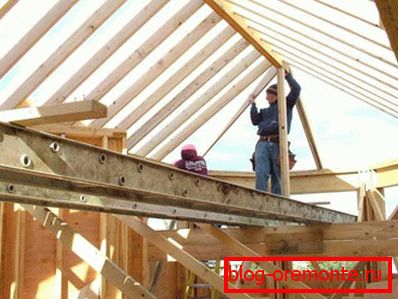

    Ugradnja običnih rafta

  • S obzirom na to da su neki elementi truss sistema dugi, pogotovo dijagonalni rafters, rezano drvo standardnih dimenzija nije pogodno za njihovu proizvodnju. Ovaj problem rešava se pomoću kompozitnih frezera od dva ili čak tri dela.

    Ugradnja dijagonalnih rafta

  • Ako dužina škare nije dovoljna za oblikovanje nadvišenja, ona se stavljaju na mesto pomoću pločica od ploča manjeg dijela.

Stručno izračunati i dobro sastavljeni truss sistem je osnova dugotrajnog rada četverostrukog krova, koji će postati pouzdana zaštita od vremena, bez obzira da li je šator ili hipi!
