Sendvič cev za dimnjak - kako instalirati svoje ruke

Ako vam se čini da je instalacija dimnjaka samo briga o srećnim vlasnicima kamina, onda ćete najverovatnije planirati samo privatnu kuću. Vlasnici kuća sa iskustvom u svom iskustvu znaju da je ovaj element sistema grejanja potreban i za gasne kotlove, pomoću kojih se kuća zagreva i organizovanjem spremnika za toplu vodu, za peći u kupatilu.

A šta ruskom ne voli dobro kupanje? Svaki uređaj koji generiše toplotu zahteva cev za izlaz gasne smeše koja se sastoji od vazduha i proizvoda sagorevanja goriva iz prostorije u atmosferu. Za izvođenje ovog posla, iskusne peći preporučuju sendvič dimnjake i koje su to, kako se instalacija vrši sopstvenim rukama, a današnji članak će vam reći kako proći kroz krov.

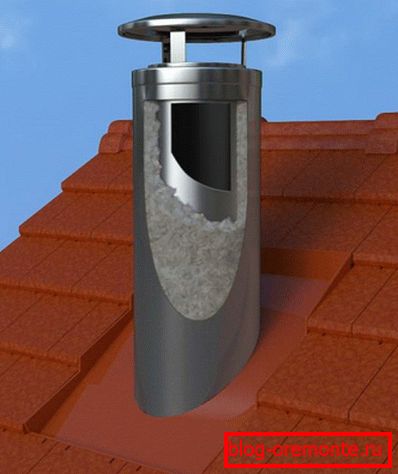

Cijevi sa dvostrukim priključkom s toplotnom izolacijom Dvostruka cev sa toplotnom izolacijom

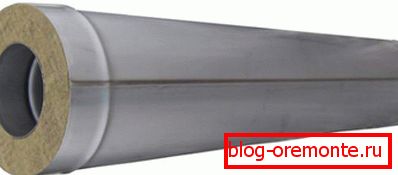

Sandwich konstrukcija cevi

Sve što se odnosi na opremu za grejanje povezano je sa rizikom od požara, posebno u drvenim kućama. Statistika govori da se više od polovine požara javlja jer su vlasnici kuća pogrešno postavili dimnjak sa svojim rukama. Da biste olakšali ovaj zadatak i zaštitili kuću od vatre, koristite sendvič cev za dimnjak. Na prvi pogled izgledaju kao obični proizvodi od nerđajućeg čelika, ali ustvari imaju trostruku strukturu:

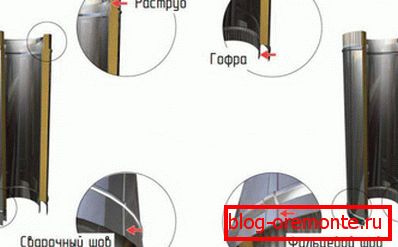

Izrada cevi dvostrukog kruga
  1. Unutrašnja kontura. Cilindar okrugli del od nerđajućeg čelika sa povećanom izdržljivostom debljine manje od 1 mm sa dodatkom cinka ili molibdena. Unutrašnja cijev je izrađena od metala, zavarivanjem kako bi se postigao zapečaćen šav. Zahvaljujući visokim anti-korozivnim osobinama, legirani čelik ne ošteti interakciju sa vodom.
  2. Izolacioni sloj. Između unutrašnjeg i spoljnog kruga nalazi se izolacioni sloj koji vrši dve važne funkcije: "blokira" toplotu unutar cevi, sprečavajući ga da zagreje okolne materijale i ne dozvoljava da se dim ohladi dok prolazi kroz cev tako da se čađ ne stane na njegovim zidovima. Kao toplotna izolacija koriste se vlaknasti materijali sa najvišom klasom vatrootpornosti sa radnom temperaturom do 700 stepeni, na primjer, mineralna vuna bazirana na bazaltu. Izolacijski sloj između krugova je 40-60 mm, a gustina izolacije iznosi 12 kg po kubnom metru.
  3. Spoljno kućište. Spoljašnja školjka sendvič cijevi, proizvedena od nerđajućeg čelika ili druge vrste metala. Šum kućišta se izvodi pomoću laserskog zavarivanja, što ne oštećuje galvanski sloj od nerđajućeg čelika, štiti ga od korozije. Troškovi cijevi od mesinga i bakra znatno povećavaju troškove postavljanja dimnjaka, a instalacija je opravdana spektakularnim izgledom.

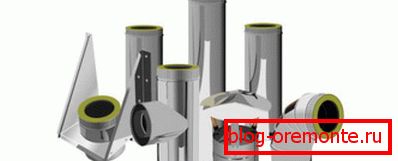

Dodatni elementi dvostrukog kruga Dodatni elementi dvostrukog kruga

Sendvič cijevi se sastoje od dodatnih elemenata: ravnih dijelova, grana, tijela. Prečnik proizvoda zavisi od proizvođača, tako da morate kupiti sve delove dimnjaka jedne kompanije koje su idealno pogodne jedna drugoj.

Prednosti sendvič cijevi

Sendvič dimnjaci u poređenju sa konvencionalnim nehrđajućim čelika više koštaju za vlasnika kuće, ali se njihovi troškovi povećavaju zbog veće sigurnosti i pouzdanosti takvog sistema, posebno ako se instalacija vrši ručno. Njihove prednosti su:

  • Izuzetna izolacija. Unutrašnji sloj toplotne izolacije štiti okolne elemente sistema od trusa od vatre i zadržava toplotu unutar cevi. Sandwich cev je odličan za ugradnju spoljnih dimnjaka koji ne vode kroz krov. U većini regiona Rusije, njihova ugradnja je moguća samo ako je cev izolirana sopstvenim rukama ili u proizvodnji.
  • Nema kondenzacije. U konvencionalnim cevima, zbog razlike u unutrašnjoj i spoljašnjoj temperaturi, kondenzat se formira unutra, koji se akumulira na štapovima, eventualno uništava dimnjak. U sendvič cevima zbog toplotne izolacije nema prelaska dima iz pare u tečnost. Sastav dvosmernih cijevi
  • Jednostavno održavanje. U sendvič cevima, dim, koji prolazi iz vatre u atmosferu, se ne ohladi, tako da se u zidovima ne formiraju naslage čađi, za razliku od cijevnih cevi od nehrđajućeg čelika od nerđajućeg čelika. Zbog toga, dimnjak, čak i ako njegov prečnik nije veliki, ne zahteva često čišćenje.
  • Jednostavno. Imajući skoro jednake vatrostalne osobine, sendvič dimnjaka teži nekoliko puta manje od cigle, tako da njena instalacija ne uključuje jačanje temelja.
  • Estetika. U poređenju sa cijevima sa jednim konturo izrađenim od legiranog čelika, toplotno izolirane sopstvenim rukama, sendvič cevi izgledaju nejasnije i bolje prikazivane.
  • Jednostavna instalacija. Zahvaljujući pričvršćivanju prirubnice ili bajoneta, sendvič cev može lako spojiti sopstvenim rukama i dimnjak prolazi kroz krov.

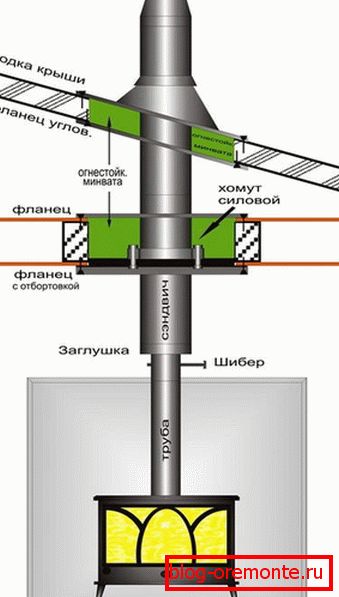

Sendvič dimnjak

Da biste dimenzionisali dimnjak sopstvenim rukama, na uređaj za grijanje je potreban instruktor sa indikacijom snage i veličine dovoda, na osnovu ovih podataka odrediti prečnik cevi koji je potreban da obezbedi potisak.

Princip instalacije sendvič dimnjaka

Za upotrebu grijača bez straha od požara, trovanje ugljen monoksidom, neophodno je postaviti dimnjak, vođeni pravilima požarne sigurnosti i građevinskim kodovima:

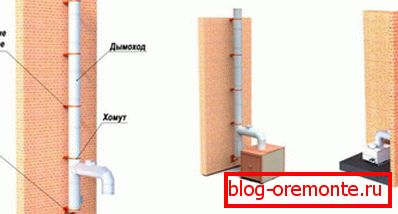

Izlaz dimnjaka kroz zid i krov Unutrašnje i spoljašnje postavljanje dimnjaka
  1. Na mjestima gdje je potreban prolaz dimnjaka kroz plafon, zidove ili krov, instaliranje dodatne toplotne izolacije zahtijeva se pomoću čeličnog kanala ili odvodne cijevi.
  2. Ne povezujte sendvič cev direktno na ulaz grijača. Preporučuje se upotreba sendvič cijevi na spoljnim dijelovima dimnjaka kada je prolaz kroz zid ili krov već završen.
  3. Mjesta gdje prolaza dimnjaka u neposrednoj blizini zidova, zaštićena je limovima vatrostalnog materijala, kao što je azbest.
  4. Ako se instalacija vrši ručno, uverite se da dužina horizontalnih delova koji negativno utiču na potisak ne premašuju 100 cm.
  5. Prečnik sendvič cijevi od čelika duž dužine ne sme biti manji od ulazne cijevi grijača.
  6. Čelik od čelika mora biti sastavljen sopstvenim rukama tako da spojevi ne padnu na prolaz cevi kroz krov.
  7. Da biste prolaz kroz krov prolazili kroz prazninu između elemenata truss sistema, koristite krivine. Sendvič cevi imaju bočne dijelove pod uglom od 45 stepeni, ako vam treba okretanje od 90 stepeni, trebaju vam dve grane.
  8. Prečnik svih elemenata dimnjaka treba da bude isti, tako da se u zglobovima ne formiraju praznine. Čelične stezaljke i vatrootporni zaptivači koriste se za zaptivanje spoja.
  9. U donjem delu dimnjaka vrši se instalacija revizije, vrata ili stakla, preko koje se kontroliše stanje dimnjaka.

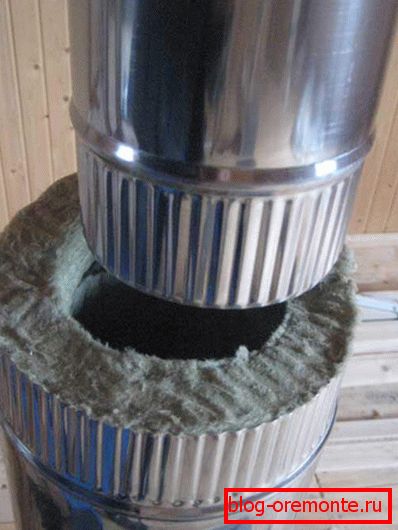

Fold spoj

Postavljanje unutrašnje konture cevi vrši se "kondenzatom", odnosno, svaki sledeći element se ubacuje u prethodni. A spoljno kućište je povezano "kondenzatom", naprotiv, stavljanje gornjeg segmenta na donju.

Instalacioni niz

Instalacija dimnjaka вполне можно выполнить своими руками, если запастись необходимым инструментами и материалами, соблюдать несложную технологию. Перед установкой готовят места, где будет выполняться проход дымохода через перекрытия и крышу. Для этого вырезают отверстие, размер которого позволит свободно вывести трубу. Проход защищают от перегрева от соприкосновения с трубой с помощью проходного короба из металла или асбеста. Первый одноконтурный сегмент соединяют с патрубком отопительного прибора, стягивая кожухом. Затем устанавливают следующие элементы дымохода.

Instalacija dimnjaka

Postavljanje tijela, laktova i krivina se vrši pomoću nosača pričvršćenih na zidove svake 2 m. Imajte na umu da je nemoguće postaviti dimnjak u blizini električnih instalacija ili gasovoda kako bi se izbjegla eksplozija ili vatra. Dimnjak se stavlja na krov na udaljenosti od 50-150 cm od najviše tačke, a njegova visina mora biti najmanje 0,5 m veća od grebena. Instalacija dimnjaka с помощью сэндвич труб делает эксплуатацию отопительных приборов безопаснее и снижает теплопотери, что сокращает средства на обогрев дома на 10% за сезон.
