Šipke između elemenata u dužini - korak po korak video i

Krov je složena, viškomponentna konstrukcija, a dizajn, montaža i ugradnja je ozbiljna prepreka neiskusnom majstoru. Najvažniji korak u izgradnji krova se smatra uređajem truss rama, koji postavlja oblik, nagib i nosivost kosine. Škare nosi opterećenje težine krovnog materijala i snega, tako da moraju biti jake i izdržljive. Ali šta da radimo ako dužina nagiba daleko prevazilazi standardnu ​​veličinu drvne građe? U ovom članku ćemo opisati kako se spajanje špala između njih ispravno vrši kako bi se povećala dužina ovog elementa.

Izgled i funkcija

Noge rafta ili rafters su glavni elementi nosača okvira krova koji su raspoređeni u parovima duž grebena, formirajuci nagnute ravni kosine. Obično su napravljeni od zdravog, izdržljivog drveta ili metalnog profila. U izgradnji krovnih splavova izvršite sledeće funkcije:

  • Oblikujte oblik i ugao nagiba. To je ugao između nogu nogu i osnove krova koji definišu prepoznatljivu geometriju krova, olakšavajući spuštanje sa površine odmrznutog snega i kišnice i snega.
  • Podjednako distribuirati težinu krova. Uzimajući u obzir opterećenje snega, krovna pita može težiti do 300 kg / m2, stoga škare moraju izdržati značajnu težinu duž cele dužine, kao i distribuirati između podnih zidova.
  • Poslužite kao osnova za pričvršćivanje krovnog materijala. Završni premaz je fiksiran na sanduku, prikačen preko ramenih nogu.
Zavisnost koraka između škare njihove dužine Izračunavanje parametara stopala

Obratite pažnju! Postoje tri parametra špriceva, koji se određuju prilikom izračunavanja i kreiranja krovnog projekta: dužine stopala, razmaka između njih i veličine preseka ovih elemenata. Oni uglavnom zavise od nagiba padina, klimatskih uslova i težine završne obloge.

Materijali

Noge od ramena koje distribuiraju težinu hidroizolacionog premaza i toplotnu izolaciju krova između zidnih ležajeva, na kojima su kosine poduprte, moraju imati visoku nosivost i odlične osobine čvrstoće. Pored toga, oni bi trebali biti lagani, tako da se uz njegovu značajnu dužinu ne savijaju pod sopstvenom težinom. Optimalni materijali za proizvodnju špriceva razmatraju:

  1. Drvo Drvo je lagan, izdržljiv građevinski materijal koji se lako rukuje sa najprimitivnim alatom ručno. Podnožje od ove šipke sa segmentom od 100h100 mm ili 150x150 mm izdržljivo do 500 kg / m2. Zbog činjenice da standardna veličina rezane građe ne prelazi 6 m, drvo se koristi za proizvodnju privatnih rafta, jer sa dužinom nagiba preko 6 metara potrebno je izgraditi ploče. Nedostatak drvenih raftera smatra se slabom otpornošću na propadanje, tako da se tretiraju sa antiseptičnim jedinjenjima.
  2. Metal Metalni rafters se uglavnom koriste u industrijskoj gradnji, pošto ekonomske, komercijalne i industrijske zgrade, po pravilu, imaju veliku veličinu. Visoka nosivost metalnog profila omogućava korišćenje elemenata manjeg dela. Pored toga, metal ima visoku otpornost na koroziju.

Iskusni zanatlci primećuju da čak i ako dužina nagiba prelazi 6 metara, škare za krovni okvir mogu biti izrađene od drveta. I apsolutno nije neophodno nabaviti skupe drvene trake nestandardne dužine. Kada je krov veliki, spajanje škafova se vrši ili ih postavljaju punjači.

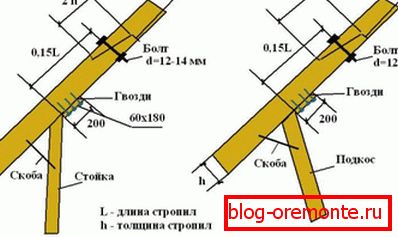

Optimalno mesto za spajanje Ugradnja fila

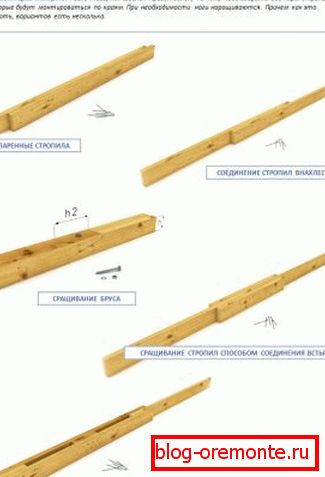

Metode proširenja

Dužina nogu se sastoji od dužine nagiba i dužine nadstrešnice krova, tako da može prelaziti standardnu ​​veličinu drvne građe i iznositi 6 metara. Da biste produžili ploče od kojih su napravljeni splavi, morate povezati dve ili tri ploče zajedno. Da bi stvorenje nosećih nogu ne bi izgubilo svojstva čvrstoće, neophodno je ispravno izračunati mesto spoja i ispravno ga popraviti pomoću jednog od sledećih metoda:

  • Butt joint. Da bi se ove škare povećale prema metodi, krajevi drveta se sječu pod uglom od 90 stepeni, spojeni jedni sa drugima, a zatim sa obe strane nameću drvenu oblogu, pričvršćavajući ih na nekoliko mesta sa dugim zavrtnjima u šablonu šahovnice. Ova metoda je pogodna za spajanje šperploča napravljenih od dasaka s odsečkom od 50x150 mm. Splicing
  • Priključak "kosi prirub". Ako su škare napravljene od kvadratnih šipki, onda je najlakše povećati ih metodom "kosi greben". Ova tehnologija leži u činjenici da su se krajevi povezanih elemenata isečeni sa kosim uglom, a zatim povezani kroz skoro rupu pomoću pina. Najvažnije je da promjer rupe bude ili je 1 mm manji od pričvršćivača, u suprotnom će doći do reda u strukturi koja uzrokuje napon savijanja. Oblique prirub Tehnologija proširenja kosi prirub
  • Složeno preklapanje. Da biste izgradili šporete sa drvenih dasaka po dužini, moguće je povezati pojedine elemente sa preklapanjem. Ovo je jednostavan način da dobijete prilično krutu i izdržljivu montažu. Preklapanje između ploča bi trebalo da bude najmanje 1 m, a pričvršćivanje noktima vrši se u šablonu šahovske ploče. Lap joint

Važno je! Još jedan pouzdan metod za povećanje dužine truss naga je napraviti kompozitne ili dvostruke raftere. Treba napomenuti da su kompozitni elementi jeftiniji od dupliranih, međutim, oni su značajno inferiorni u svojoj snazi.

Metode proširenja Uloženi i dvostruki šporeti
