Smokestack na samom dimnjaku

Sistem za ekstrakciju dima je važan za efikasan rad štednje. Otvorena dimnjaka dozvoljava sedimentu da teče neometano, tući predmeti koje donosi vetar može ući u njega. Sve ovo krši vuču i zahteva neophodno čišćenje dimnjaka. Da bi se izbegli nepotrebni problemi, vrh cevi je pokriven posebnim uređajem, koji se zove dimnjak ili glava. Izrada dimnjaka sa dimnjacima vlastitim rukama je prilično mogući zadatak - ovo je jedan od najjednostavnijih u građevinskim delovima u izduvnom sistemu za proizvode sagorevanja.

Svrha

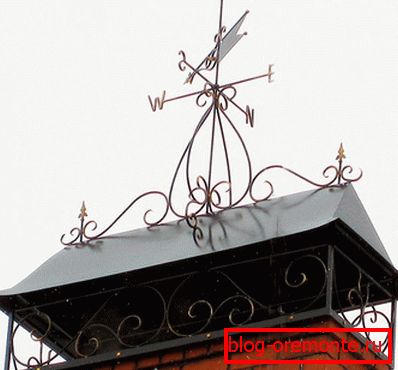

Brick cap
  1. Poklopac na cevnoj cevi štiti ga od vlage i zamrzavanja, što brzo uništava gornju ivicu zgrade.
  2. Pravilno dizajnirani vrh poboljšava želje.
  3. Dimna kutija štiti cev od gnezda ptica i drugih ostataka.
  4. Originalna kapica služi kao dekorativni element dizajna krova.

Materijali za proizvodnju kapa

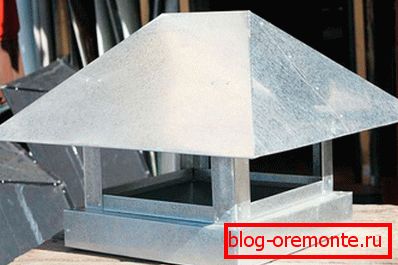

Dusna kutija od pocinčanog gvožđa

Kutija za dim je instalirana na teško dostupnom mestu i zato se koristi u teškim uslovima, stoga je za dugotrajnu i pouzdanu uslugu uređaja neophodno izabrati odgovarajući materijal. Najjeftinija i praktična opcija je proizvodnja galvanizovanog čeličnog dimnjaka. Takav proizvod će trajati najmanje 10 godina. Tri puta duže će vaša cijev biti zaštićena poklopcem od nehrđajućeg čelika, a izgradnja bakra će služiti više od jedne generacije. Drugi materijal ima visoku cenu, tako da kada se napravi dimnjak od bakra, mora se imati na umu da nosač mora biti od istog metala.

Polimerni premaz od čelika produžava životni vek i poboljšava izgled vrhova.

Vrsta

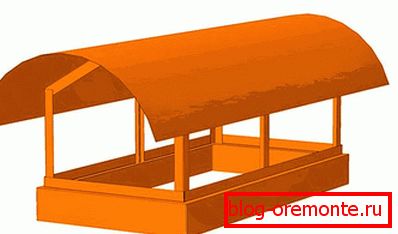

Neka vrsta dimnjaka

Standardni dimnjak je metalna konstrukcija, čija osnova je izvedena prema obliku i veličini dimnjaka, a gornji dio je krov koji štiti od padavina. Jedna od najvažnijih funkcija dimnjaka je zaštita područja oko cevi od varnica i vatre. Praktični kvalitet apstrakcije vlage i prepreka za ulazak ptica u cev, u kombinaciji sa dekorativnim dizajnom. Gornji dio cijevi, napravljen u obliku originalnog dizajna, je dekoracija kuće. Zaštitne kapice na cevi razlikuju se ne samo u materijalnim i konstrukcionim dodatcima - može biti kovanog vremenskog lonca, grla koji štiti prostor između dna dimnjaka i njegovog krova od gnezda ptica, poklopca sa šarkom za čišćenje dimnjaka. Krov konstrukcije se razlikuje u različitim oblicima:

  • obokan;
  • gable;
  • gable;
  • chetyrehskatnaya;
  • srećan rođendan;
  • Spire-like.

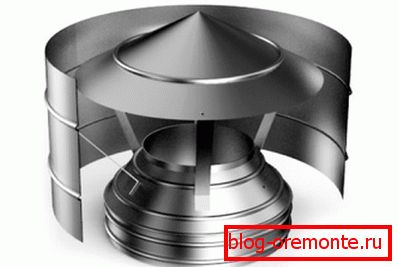

Deflector device

Jedan tip zaštitne kapice je vetrobran ili deflektor, sa kružnom zaštitom od udara vetra. Vetar udari u nezaštićeni vrh, smanjuje vuču u dimnjaku. Uređaj na cevi deluje na aerodinamičnom principu, menja vektor pokretnog vazduha i povećava efikasnost dimnjaka. Flyugarka se sastoji od donjeg cilindra, gornjeg stakla u obliku skraćenog konusa i poklopca koji štiti strukturu. Deflektor ima dva kanala za izlaz dima - donji annularni kanal između cilindara i gornjih, koji završava dizajn. U zavisnosti od pravca od kojeg vetra pada, proizvodi sagorevanja se ispuštaju kroz jedan od njih. Uređaj je napravljen od pocinkovanog čelika, koji može dugo da služi u agresivnim uslovima rada. Difuzor je pričvršćen za donji cilindar sa stezaljkom. Krovna kapica je postavljena na difuzor sa zagradama.

Proizvodnja

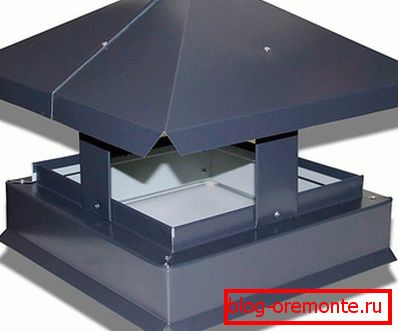

Dim iz kalaja

Nakon što smo odabrali materijal i dizajn glave, shvatimo kako to učiniti svojim rukama. Za samoproizvođenje odgovarajući dimni krov sa kvadratnom ili pravougaonom cev. Rad će zahtevati sledeće alate i materijale:

  1. Makaze za metal.
  2. Perforator.
  3. Roulette
  4. Napad.
  5. Lim za krov.
  6. 4 komada profilne cijevi 20 ÷ 20 mm.
  7. Metalni ugao.

Prva faza je da izmerite otvaranje cevi tako da se gotov proizvod nosi na njemu, dodamo 5 mm dimenzijama. U skladu sa veličinom osnove zavaren je za dimnjak od 4 komada metala. U uglovima zavarene daske od 50 cm, oni će podržati krov. Veličina stubova i uglova za bazu je ista - 20 × 20 mm. Nosači za poklopac nisu zavareni na ivici, već na visini od 20 cm, njihov donji dio će potonuti u cijev oko tri cigle radi boljeg fiksiranja strukture. Gornji dio dužine 30 cm služi za popravljanje krova. Čelični lim za krov dimnjaka, presječen u omjeru od 2 × 3, savija u uvali pod uglom od 90 stepeni i formira dva kosina. Ovaj poklopac će biti pričvršćen za nosače sa pločama i zakovicama. Na svakoj od četiri metalne ploče širine 20 mm probušene su dvije rupe za pričvršćivanje. Primjenjuju se na krov prazan i oznake se prenose na njega. Za ove oznake u metalnim poklopcima otvorite rupice za zakovice.

Svi dijelovi baze obloženi su prajmerom, a zatim sa specijalnom bojom za metal. Krov se tretira na isti način i obojen u boji osnove. Montažne ploče zavarene su pod uglom pod uglom. Stavaju krov i nakon poravnanja rupa se pričvršćuju zakovicama. Završen dimnjak postavljen na cev i osiguran sidrima. Dizajn zahteva pouzdanu fiksaciju tako da se ne isprazni.

Jednostavan model dimnjaka može učiniti svima koji znaju kako da koriste alat. Sa zaštitnom kapom, sistem grejanja će raditi efikasnije. Za stilski dizajn, dizajn je ukrašen elementima od kovanog gvožđa.

Video

Pogledajte kako možete napraviti dimni dimnjak sopstvenim rukama bez specijalnih alata:

Fotografija

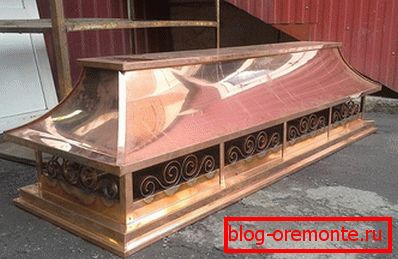

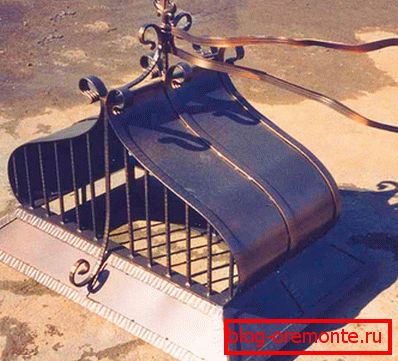

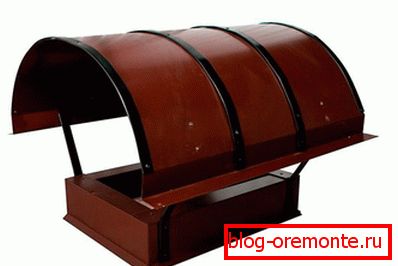

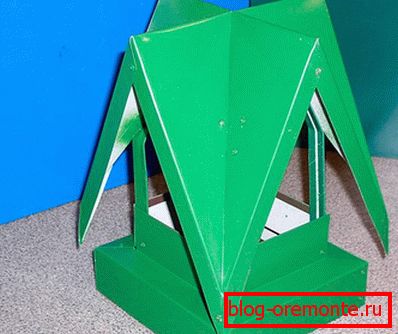

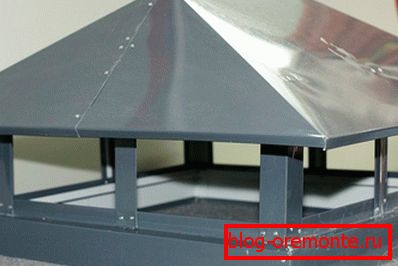

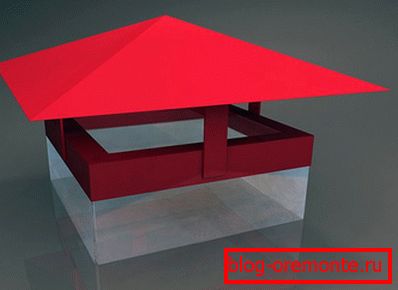

Bakarni proizvod Smokehouse s krovom kukica Kovane konstrukcije Dim sa polukružnim krovom Tin uređaj Dummy sa krovom
