Suspendirani rafters, kako izračunati i osigurati naslon

Krovna konstrukcija je složen sistem sa elementima za podupiranje, hidroizolacionim premazom, toplotnom izolacijom i izolacijom pare. Sve krovne jedinice su izložene privremenim i stalnim opterećenjima, tako da moraju imati visoku nosivost kako bi se izbjeglo deformacije ili čak kolaps krova. Da bi se osigurala izdržljivost i dug vek trajanja, vrši se tačan proračun koji određuje sastav okvira, rastojanje između elemenata, kao i njihov poprečni presek. Po pravilu, u privatnoj zgradi kuće se koristi napojni truss sistem, koji omogućava blokiranje struktura širine do 16 metara. U ovom članku ćemo govoriti o svojoj strukturi, karakteristikama i glavnim čvorovima.

Uređaj i funkcije

Struktura koja se sastoji od međusobno povezanih elemenata podupiranja koji podržavaju krovne padine naziva se sistem krova. Funkcioniše neka vrsta rama koja daje nagib i oblik krova. Montaža krovne konstrukcije vrši se tek nakon izračunavanja opterećenja koja će utjecati na to tokom rada. Pravilno dizajniran okvir rešiće sledeće probleme:

  1. Koristi se kao osnova za pričvršćivanje krovnog materijala. Postavljanje hidroizolacionog materijala na površinu nagiba vrši se na sandukama krovnog rama, koji ravnomerno raspoređuje težinu premaza, a takođe mu daje čvrsti oblik.
  2. Formira nagib krovne konstrukcije. Noge ramena od rama postavljene su pod nagib na bazu, zahvaljujući kojima krov postaje trougao. Nagnuta površina kosine omogućava slobodno klizanje vode i snijega bez povećanja opterećenja elemenata pratećeg sistema.
  3. Omogućava rigidnost konstrukcije i nosivost. Krov je podložan ozbiljnom naprezanju zbog velike težine krovne konstrukcije, toplotne izolacije, težine samog krova i snežnog poklopca, tako da krovni sistem mora imati visoke čvrstoće i preusmeriti težinu krova na podnožje ležaja.

Obratite pažnju! Krovni sistem pomorskog tipa naziva se konstrukcija nosača krova, koja uključuje vertikalne stubove koji se nalaze na unutrašnjim nosivim zidovima. Ugradnja takvog okvira se vrši ako se u sredini kuće nalazi temeljni zid na temelju. Krov sa sistemom obloženih podupirača podleže samo naponu savijanja, zbog čega ne zahtijeva kompenzaciju ekspanzionih elemenata.

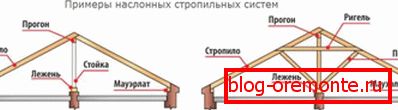

Krovni nylon tip

Kompozicija

Pre nego što instalirate krov, morate precizno izračunati opterećenja koja će uticati na njega, kao i detaljan dizajn. Ovi jednostavni proračuni će pomoći da se utvrdi koji elementi će biti uključeni u sistem nagiba, izračunati njihov presek i rastojanje između njih. Ako je krov poduprt na unutrašnjim nosivim zidovima, njegov okvir se sastoji od sledećih komponenti:

  • Mauerlata i laganje. Ovi izrazi se nazivaju nosivi elementi krovne konstrukcije, fiksirani na gornjem sloju zidova, na kojima su podržane krovne stijene. Izrađeni su od četinarskog drveta sa dijametrom od 100x100 mm ili 150x150 mm. Poslanica je drugačija po tome što je postavljena na unutrašnje podnožje, a može biti i fiksna vertikalna postava koja podržava greben.
  • Škaf. Suspendirani šporeti se postavljaju u parovima duž nagiba krova. Njihova specifičnost je da imaju 2 tačke podrške - na mauerlatu i na grebenu. Zbog toga je struktura izdržljiva i ne osjeća stres na burr. Korak između škare, debljine stopala određuje izračunavanje uzimajući u obzir težinu krovnih i klimatskih uslova.
  • Subrafter elementi. Elementi za podmazivanje nazivaju se dodatni elementi, zbog čega krov postaje velika nosivost. Ova kategorija obuhvata vertikalne nosače, nazvane odvode, horizontalne puhove, kao i podupirači koji podržavaju šporete.
  • Sanduci. Kutija je postavljena pravolinijskim na rafter nogu, na njoj se vrši instalacija krovnog materijala. Izračunavanje opterećenja određuje da li je osnova krova čvrsta ili rešetkasta.

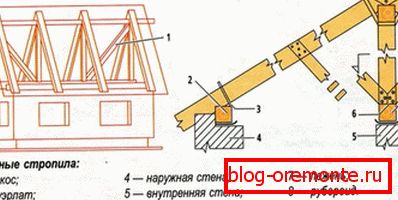

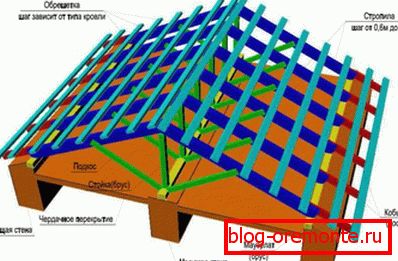

Uređaj na sistemu krova Suspendovani sistem raftera

Važno je! Pri dizajniranju nagiba krovnog sistema, glavna stvar, pre montaže, je ispravno izračunati stalno i privremeno opterećenje na kome se nalazi krov kuće. Posebne karakteristike okvira ovog tipa su upotreba unutrašnjih nosivih zidova za postavljanje kalemljene, vertikalne konstrukcije, koji podržavaju strukturu grebena.

Vrsta

Krov twittera nekoliko vrsta tereta, uključujući i opterećenje na ekspanziji i savijanju. Da bi se nadoknadili ovi naponi, kao i da bi sistem trula bio stabilan i krut, koristi se veliki broj kompenzacionih elemenata, čiji se presek određuje za izračunavanje. Da bi se sprečile deformacije rama, instalacija krova se vrši pomoću pokretnih nosača. Suspendirani šporeti su sledećeg tipa:

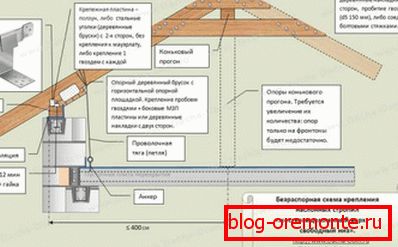

  1. Bez traga. Instalacija krovnog rama bezlazećeg tipa najlonske izvedbe vrši se pomoću pokretnih spona, zahvaljujući kojima, čak i nakon fiksiranja, komponente sistema mogu nadoknaditi opterećenje na ekspanzionim zidovima nosivih zidova. Suspendirane šipke od ove vrste pričvršćene su sa jedne strane pomoću šarke, a sa druge sa klizačem. Ne-slamming truss sistem

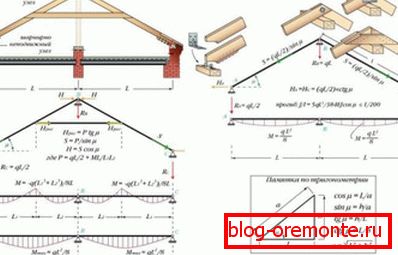

  2. Spacer. Ekspanzijski raftovi najlonske vrste nemaju dva stepena slobode, već jedan. U ovom slučaju, jedan kraj nogu je rigidno fiksiran, a drugi kraj sa klizačem, šarkom ili drugim pokretnim nosačem. Spojni trusni okvir obezbeđuje ugradnju pločaste ploče, jer ima manji uticaj na spoljašnje podupirače ležaja. Ekspanzijski truss sistem na podu

Iskusni kroviri da preklapaju drvene kuće koje još nisu završile proces smanjivanja, koriste bezkontaktne krovne okvire, čije mobilne nosače mogu kompenzovati deformacije koje se javljaju postepenim sušenjem drveta. Obračun je u tome da se nestacionarna konstrukcija reši zajedno sa kutijom kod kuće.

Posebne karakteristike

Dizajn zidnog nosača krova zavisi od mnogih faktora. Na sastav sistema utiče nagib kosina, klimatski uslovi u građevinskoj zoni, odabrani krovni materijal. Da biste uzeli u obzir sve ove kriterijume, potrebno je izvršiti proračun opterećenja na krovu. U zavisnosti od širine preklapajuće konstrukcije, krovni okvir krova ima sledeće karakteristike:

  • Da preklapaju strukture širine do 10 metara, dovoljan je jedan nosač ležaja na kojem su postavljeni vertikalni postovi. Da biste nadoknadili odskočenje dugih nogu nogu, postavite podupirače.
  • Za preklapanje struktura širine do 10-14 metara dovoljan je i jedan unutrašnji nosivi zid. Međutim, kako bi se ojačao okvir okvira, koji se sastoji od mauerlat, log, truss nogu, trusses, racks i struts, koristiti horizontalne inhibicije koje nadoknađuju burno opterećenje.
  • Za preklapanje strukture širine 16 metara, potrebni su 2 unutrašnja zidna nosača. U ovom slučaju, trusni okvir se sastoji od ploče za snabdevanje, sečenja, rafta, podupirača, podupirača, vijaka i zatezanja.

Imajte na umu da je maksimalna dužina trbušnih nogu laminiranog okvira ograničena na standardnu ​​veličinu drvne građe, koja je 6 metara. Naravno, možete napraviti britvice ili postaviti fitinge, ali ovaj dizajn će biti manje izdržljiv.

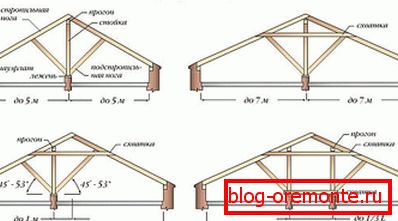

Dvostruki krovovi Spušteni krov s stubovima
