Uređaj krova i krova valovite ploče - dijagram i uputstvo

U poslednje vreme, profilisani limovi od čelika se sve više koriste za krovove, uspešno su zamenili pocinkovane metalne podne obloge i osvojili poverenje graditelja i vlasnika kuće. Decking se koristi za izgradnju krovova u niskogradnji stambene i industrijske gradnje. Ovaj materijal je poznat po visokoj nosivosti, otpornosti na koroziju i temperaturnim promjenama, kao i pristupačnoj cijeni. Međutim, glavna prednost profesionalnog lista je jednostavnost i lakoća instalacije, što vam omogućava da krovni pokrivač svojim rukama. Struktura krova valovite ima svoje karakteristike, bez saznanja o čemu je nemoguće postići kvalitetan rezultat. U ovom članku ćemo opisati šta se krovna torta sastoji kako bi se pokrili, kako i kako je postavljen i fiksiran.

Karakteristike materijala

Profilirani podovi su naziv modernog materijala koji se koristi za izgradnju krova, koji je napravljen od hladno valjanih čeličnih limova. Tehnologija proizvodnje ove prevlake podrazumeva premazivanje čelika sa legiranom cinkom i slojem polimera ili boje koja povećava otpornost na koroziju i otpornost na udarce proizvoda. Nakon farbanja, čelik se postavlja u mašinu, koji u njih stisne trapezni ili pravougaoni profil sa specijalnim valjcima. Prednosti profesionalnog lista razmatraju:

  • Lagan. Masa 1 kvadratnog metra krovnog profila od kovanog profila za krov je 8-17 kg, što je 2-3 puta manje od keramičke pločice ili težine azbestnog cementnog škriljca. Lagana smanjuje opterećenje na temeljima, omogućavajući vam da uštedite na rafterskom okviru krova.
  • Otpor koroziji. "Hronična bolest" krovnog metala je rđa. Ali cink i polimer ili premaz boja štiti čelik od kojeg se profilisani podovi stvaraju od kontakta sa vodom, čime se povećavaju antikorozijska svojstva ovog materijala.
  • Dug vek trajanja. Vijek trajanja krovova profesionalnog lista, u zavisnosti od kvaliteta, cene i usklađenosti sa tehnologijom materijala je 25-50 godina, što znatno premašuje rad krovnog materijala, ondulin i škriljevca.
  • Veliki izbor boja. Polimerni i premazni premazi omogućavaju vam da lakirate u bilo kojoj nijansi. Asortiman boja koji nude proizvođači uključuju stotine stavki, uključujući i metalnu seriju.

Obratite pažnju! Debljina valovitog sloja je 0,45-1 mm, zavisi od debljine predmeta i sloja polimera ili boje. Listovi se izrađuju 646-1200 mm širine. Što je manja širina ploče, to je veći profil materijala i, kao rezultat toga, veća nosivost.

Struktura čeličnog profila

Označavanje

Pokrivni krov od krovnog pokrivača

Hladni krov je krovna konstrukcija, koja ne uključuje toplotnu izolaciju padina, jer se potkrovlje ne zagreva. Ova tehnologija se smatra tradicionalnom, veoma je efikasna, s obzirom na to da krovna prostorija služi kao vazdušni jaz koji je potreban za ventilaciju krova i okvira truma. Po pravilu, krov hladnog tipa se koristi u izgradnji ekonomskih, industrijskih i sezonskih objekata. Šema krovne pite u ovom slučaju sastoji se od sledećih elemenata:

  1. Rafter nogu. Škare za hladni krov su izrađene od profila od drvenih ploča sa profilom od 50x150 mm ili od metala. Maksimalni korak između nogu nogu je 100 cm.
  2. Hidroizolacijski materijal. Na vrhu nožnih šipki sa konstrukcionim spajalica sa preklapanjem trake, hidroizolacija je fiksirana, kao što se koristi kao film, difuzne membrane ili obični krovni materijal. Materijal za hidroizolaciju postavlja se malom grebenom kako bi se sprečilo kidanje.
  3. Counterbribe. Kontrobreshetka izrađen od drvenih letvica debljine 2-3 cm, koji je prikačen duž rafter nogu na vrhu hidroizolacije. Dodatno popravlja vodonepropusni materijal i pruža ventilacioni jaz između njega i profesionalnog poda.
  4. Crate. Kutija je napravljena od 40x100 mm ploča ili 40x40 mm bara. Primenjena rešetka i čvrsta instalacija. Što je veća nosivost profesionalnog lista, to se manje učestalo može napraviti korak između elemenata.
  5. Krovni materijal. Listovi valovitog čelika položeni su na sanduk, koji se prepliću u horizontalnom i vertikalnom smeru kako bi se napravio hermetički premaz i fiksirani krovnim vijcima.

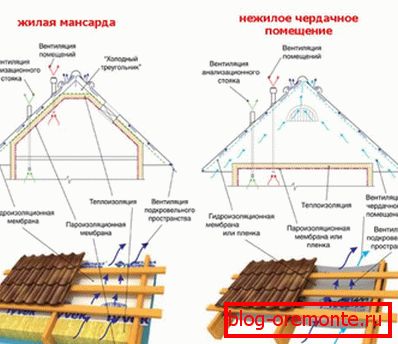

Razlike krovne pite Krovna torta Sastav

Važno je! Uputstva za ugradnju toplog krova od valovitog poda odlikuju činjenica da se termoizolacioni materijal, na primer, mineralna vuna postavlja između rafter nogu, a membrana parne barijere je pričvršćena na dnu škafa. Pored toga, kao hidroizolacioni sloj toplog krovišta ne koristite krovni sloj, jer ne dozvoljava pare.

Preporučeni nagib

Svaki krovni materijal ima preporučeni nagib, koji je naznačen prema uputstvima proizvođača i potvrđuje iskustvo krovova. Preporučuje se postavljanje na krov sa nagibom od 8-9 stepeni. Ovaj indikator je povezan sa oblikom oslobađanja i načinom nanošenja sloja. Ako krov ima nagib koji je manji od preporučenog, voda će prodreti u horizontalne spojeve između ploča, što će dovesti do neizbežnih curenja. Tehnološka karta polaganja stručnog lista izrađena je u skladu sa strukturom krova:

  • Ako je ugao nagiba krova nagiba manji od 8 stepeni, onda preklapanje između ploča valovitog ploča treba biti 200-250. Da bi se sprečilo curenje, svi zglobovi se tretiraju pomoću silikonske krovne zaptivne mase. Prilikom instaliranja krova sa niskim nagibom povećava se potrošnja materijala, što povećava troškove krovišta.
  • Ako je nagib krova 9-15 stepeni, preklapanje između ploča valovitog sloja treba da bude najmanje 200 mm, a tretiranje spojeva sa zaptivačem nije obavezan rad.
  • Ako je nagib krova 15-30 stepeni, preklapate se između ploča krovnog materijala može se smanjiti na 150-200 mm, što odgovara 1-2 talasa.
  • Ako ugao nagiba nagiba prelazi 30 stepeni, preklapanja između platna čine 100-150 mm, preklapajući listove za 1 talas.

Važno je! Prilikom ugradnje krovova sa niskim nagibom valovite ploče, oni grade neprekidni sanduk od oštre boje ili šperploče otporne na vlagu kako bi se spriječilo deformiranje premaza kao rezultat intenzivnih opterećenja snijega i vjetra. Što je veći ugao nagiba kosina, to je više dozvoljeno koraka između elemenata lajsne.

Zahtjevi za sanduk u zavisnosti od nagiba Veličine sanduka

Zahtjevi za dizajn

Pouzdanost i vek trajanja krovne folije određuje se kvalitetom krovnog materijala koji se koristi i usklađenost sa tehnikom ugradnje. Krov, izgrađen bez pridržavanja preporuka za postavljanje profilisanog čelika, na kraju će početi da curenja, gnječiti i zahtijeva zamjenu za 5-7 godina. Da bi premaz profilisane ploče postao pouzdana prepreka za atmosfersku vlagu, vjetar i hladnoću, krovna konstrukcija mora ispuniti sljedeće zahtjeve:

  1. Za krovove je dozvoljeno postavljanje folija sa nagibom od 8-60 stepeni. Nagib kosina određuje se u skladu sa klimatskim uslovima u građevinskoj zoni.
  2. Maksimalni korak između krakova za postavljanje valovitog ploča je 1,5 m. Ova cifra zavisi od nosivosti materijala. Ako je krov toplog tipa, šporeti treba postaviti na rastojanju od 60 cm ili 120 cm, tako da je pogodno postaviti toplotnu izolaciju između njih.
  3. Kako bi se smanjio broj spojeva između ploča, materijal koji je dužine odgovara dužini kosina koristi se za krovnu pokrivač.
  4. Kada je krovni profil profilisan, dozvoljeno je postavljanje čvrstog ili retka sanduka. Međutim, na mjestima lijevih zglobova, ugradnjom zatezača ili odvodnih elemenata, kutija je ojačana dodatnim pločama.
  5. Uputstvom je predviđeno korišćenje specijalnih krovnih vijaka pomoću zaptivača za pričvršćivanje listova. Kada izvlačite neoprena pranje, izvadite rupu u materijalu za krovove.

Iskusni rukotvorci zapažaju da je moguće napraviti visokokvalitetni hermetički premaz od čeličnog lima pomoću oblikovanih elemenata za opremu grebena, doline, mjesta gdje se cijevi povlače ili spojevi između nagiba. Takođe su napravljeni od čelika i tonirani u profesionalnom podu, da budu nevidljivi nakon instalacije.

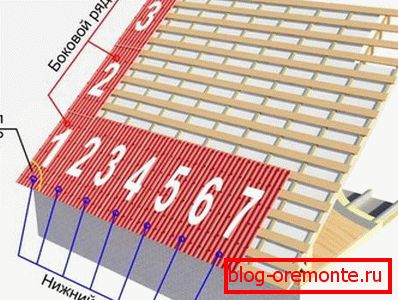

Greške pri izvrtanju zavrtanja Polaganje položaja Mesto pričvršćivača
