Ventil za metalne pločice - pregled fotografija i video

Tehnološke krovne konstrukcije od modernih materijala imaju visok integritet i dug životni vek. Oni se razlikuju od manje naprednih prethodnika u odsustvu praznina, pukotina i rupa, koji nisu bili samo uzroci curenja, već su služili i kao prirodna ventilacija. Zbog toga višeslojni krovovi profila od metala, čiji uređaj uključuje toplotnu izolaciju, parnu zaštitu i hidroizolaciju, zahtevaju instalaciju prisilnog ventilacionog sistema. U ovom članku ćemo objasniti kako opremiti ventilacioni otvor za metalne pločice kako bi se produžio vek trajanja premaza i drvenih elemenata krovnog rama.

Uređaj i vrste

Izlaz za ventilaciju za krov je uređaj u obliku male cevi od metala ili plastike, čiji je prečnik u rasponu od 30-100 mm i njegova dužina je do 50 cm. Instaliran je u neposrednoj blizini grebena krova (ne više od 60 cm), kako bi se zagrejali zagrejan vazduh zasićen vodenim parom, besplatan pristup iz unutrašnjosti kuće do ulice. Za opremu prisilne ventilacije krova koristi se 2 vrste šema:

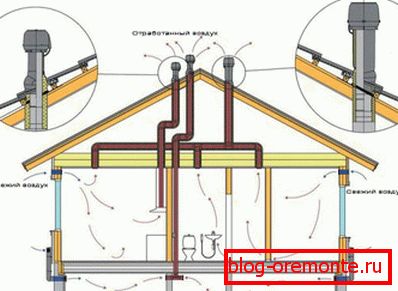

Cirkulacija vazduha sa prirodnom i prisilnom ventilacijom
  • Ventilacija krova. Ovaj sistem je dizajniran da optimizuje temperaturu i vlažnost vazduha u ventilacionom prostoru krova. Rešava problem vlažnosti toplotno izolacionog materijala i drveta rafterskog rama. Iako je cijena takvog rešenja mala, retko se koristi za organizovanje izlaza za ventilaciju za metalne pločice, jer se zbog grejanja unutrašnje površine krova stvara ledena korijena, koja potpuno zaustavlja razmenu vazduha. Za uređenje krovova se koriste ventilacione cevi, opremljene elastičnim penetracijom i deflektorima, dužine do koje dolaze do raftera.
  • Kroz ventilaciju. Ova šema se razlikuje od krovne konstrukcije jer prolazi kroz ventilaciju prolaze kroz krovnu pitu i odlaze u potkrovlje. Cijevi koji se koriste za ugradnju kroz ventilaciju su koaksijalni, cijena takvih proizvoda je veća, ali visoka efikasnost opravdava ove troškove. Cevi imaju poseban dizajn - 2 nezavisna kola uklanjaju višak vlage sa krovne pite i obezbeđuju cirkulaciju vazduha na tavanu.
Ventilacija u različitim vrstama krovova Tačke ulaska vazduha

Važno je! Univerzalni otvor za ventilaciju za krov metala - plastična ili metalna cijev prečnika 50 mm sa zaštitnim deflektorima na vrhu. Cijena takvih proizvoda zavisi od materijala, veličine i dodatnih karakteristika koje nude proizvođači. Ventilacioni izlazi opremljeni mehaničkim ili električnim ventilatorima i vazdušnim filterima smatraju se efikasnim.

Funkcije

Univerzalni ventilacioni otvor mora biti instaliran na krovu metala, jer se ovaj materijal proizvodi u obliku listova velikog prostora, šavovi između kojih se zapečaćuju tokom instalacije. Postoje 3 značajna razloga zašto bi trebali da opremite krovnu ventilaciju:

Ventilacijski izlazni uređaj
  1. On sprečava vlaženje izolacije, čime se čuvaju visoka izolacijska svojstva materijala. Uzmite u obzir da se povećanjem vlage termoizolacionog sloja od samo 5% toplotna provodljivost materijala udvostručuje i ostaje čak i nakon sušenja. Stoga, ugradnja ventilacionih mesta, čija instalacijska cijena ne prelazi nekoliko hiljada rubalja, može da odloži kompletnu zamjenu termoizolacionog sloja.
  2. Ventilacija krovnih konstrukcija sprečava povećanje vlažnosti i prevremeno habanje krovnog rama, koji je gotovo u potpunosti napravljen od drveta. Drvo - materijal prirodnog porijekla, sa povećanom vlažnošću, pati od gline i plesni, koji su rezultat aktivnosti štetnih mikroorganizama.
  3. Ova jednostavna mjera, koja košta manje od 1/10 ukupnih troškova krovišta, optimizuje i ističe temperaturu pokrivača krova. Zbog izvora ventilacije, na krovnoj površini se ne formira ledena korijena, preopterećenje rafterskog rama i oštećenje sloja metalne pločice tokom klizanja.
Komponente za montažu izlaza za ventilaciju

Stručni krovovi tvrde da za krov sa nagibom od 20-30 stepeni i površinom ne više od 60 kvadratnih metara. m samo jedan ventilacijski otvor sa prečnikom od 50 mm Što su veće i strme kosine, potrebno je više cevi. Univerzalni komplet uključuje samu cev, elastično kućište, plastičnu penetraciju, zaštitni deflektor, šablon i pričvršćivače. Izlazna cena je 700-1500 rubalja, u zavisnosti od materijala i funkcionalnosti modela.

Instalacija

Montaža ventilacionih otvora na krovu metala vrši se nakon završetka radova na krovu. Za montažu će vam biti potrebna žica za skele ili makaze za metal, marker, bušilica, odvijač i zaptivač na bazi silikona. Radovi se obavljaju prema uputstvima u sledećem redosledu:

Šema instalacije aerator
  • Odredite lokaciju izlaza za ventilaciju. Trebalo bi da se nalazi blizu grebena (ne više od 0,6 m). Ako krov ima komplikovanu konfiguraciju, za svaki skate se instalira poseban aerator.
  • Na odabranoj lokaciji instalacije nameće se šablon koji dolazi sa cevima. Šablon mora biti fiksiran na krovu pomoću skotčaste trake ili držati ruke i kružiti marker. Uputstvo za ugradnju ventilacionog otvora na metalni krov
  • Nakon uklanjanja šablona sa oznake, bušilica će napraviti nekoliko rupa za olakšanje sečenja metala. Metalni pločice odsečene žičanim nožem ili makazama za metal, jer Bugarsko oštećuje materijal od niklovog premaza koji štiti od korozije.
  • Uz pomoć silikonskog zaptivača, krovni vijci, elastično kućište popravlja rupu izvana. Zatim umetnite plastičnu penetraciju u njega.
  • Umetnite izlaz za ventilaciju tako da gornji deo elastičnog kućišta čvrsto zavija oko cevi. Koristeći nivo konstrukcije, proverava se vertikalni položaj. Veza između izlaznog i kućišta može se ojačati čeličnom stezaljkom ili zaptivkom.
  • Možete postaviti ukrasni lajsni lim u boji metalne pločice iznad elastičnog kućišta, a zatim postaviti zaštitni odbojnik na cijev.
Shema ventilacije metalne krovne konstrukcije

Važno je! Troškovi instalacije svakog ventilacionog otvora na krovu metala je 70-10% troškova materijala. Zbog toga je racionalnije izvršiti instalaciju, obraćajući posebnu pažnju na zaptivanje šavova, kao i na vertikalni položaj cijevi.
