Viseći krovovi krova - konstrukcije, uređaji i komponente

Krov je najsloženiji strukturni element stambene, komercijalne ili industrijske zgrade koji se ne može izgrađiti bez tačne kalkulacije i detaljnog dizajna. Njegov uređaj se sastoji od hidroizolacionog premaza i rama koji je odgovoran za oblik, nosivost i pouzdanost krova. Postoji 2 vrste krovnih sistema, različita u sastavu i metodi veznih elemenata - visi i najlon. U ovom članku ćemo vam reći koji su šlemovi, kao i kako se ovo konstruktivno rješenje primjenjuje u građevinarstvu.

Funkcije rafters

Okvir rafta je skup pratećih elemenata koji su odgovorni za davanje oblika krova, geometrije, nagiba i visoke nosivosti. Posebnost sistema za vješanje je da se gradi u konstrukcijama koje nemaju unutrašnje podupirače ležaja. Dizajn nosača takvog okvira je ravnomerni trougao koji se formira špalirkama i zatezanjem, stoga je veoma otporan na vanjske utjecaje. Ciljevi truss rama razmatraju:

  1. Formiranje nagiba krova. Krov treba da ima nagib za efikasno odvodnju vlage tokom padavina, kako bi izbegao masu snijega kako bi se izbjeglo preopterećenje rama.
  2. Distribucija težine krova. Struktura krova je prilično teška, posebno uzimajući u obzir dodatno opterećenje tokom snega. Škare ravnomerno raspoređuju težinu premaza između zidova ležaja.
  3. Popravljanje krovnog materijala. Hidroizolacioni premaz je pričvršćen na ramovsku ogradu, koji raspodeljuje opterećenje i daje oblogu krut oblik.

Smatramo da se šipke za vješanje smatraju stabilnijom strukturom rama, jer njihov uređaj pomaže u smanjivanju potresa iz kojih trpe čvorovi pomorskih sistema.

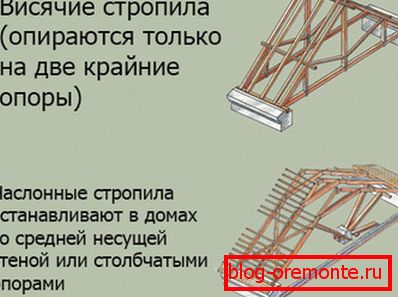

Razlike sistema visi sa najlona

Uređaj naslonnyh sistema

Dizajn sistema za viseće šipke podrazumeva da u preklapajućoj strukturi nema unutrašnjih nosača nosivosti. U ovom slučaju, škafovi imaju potpunu oprugu na tački pričvršćivanja na mauerlatu, a sa drugim krajem nogu jednostavno se međusobno podupiru bez upotrebe trake za skidanje. Truska visećeg tipa je ravnomerni trougao sa bazom jednakoj širini fasade. Sastoji se od sledećih elemenata:

  • Mauerlata. Ova izdržljiva, ravna drvna građa od zdrave tvrde drveće sa poprečnim presekom od 100x100 mm ili 150x150 mm postavljena je na gornjoj površini poslednjeg sloja nosnih zidova na kojima će stražnje noge počivati ​​na njima. Ovaj uređaj distribuira težinu škare, prenoseći teret na temelj.
  • Rafter nogu. Ovo su podupirači koji oblikuju ravnicu kosina krova, koji su napravljeni od ravnih dasaka od 50x150 mm ili 100x150 mm. Postavljeni su u parovima u koracima od 60-120 cm, u zavisnosti od težine i veličine završne obloge.
  • Zatezanje. Zatezanje se zove horizontalni element okvira, koji zateže donje krajeve krakova nogu, kompenzujući opterećenje na ekspanziji, utičući na glavne čvorove krova.
  • Rigel. Rigel je vrhunski puh, koji izvlači raftere na kratkoj udaljenosti od skejt. Pošto je u ovom području opterećenje na ekspanziji veće, napravljeno je od šipke debljeg dela.
  • Bako. Baka je nazvala viseći element okvira za visenje, koji podupire centralni deo puffa ispod grebena, sprečavajući nosenje spoljašnjih zidova.
  • Strut Stubovi se nazivaju horizontalnim nosačima, podržavajući potporne noge u gornjem ili srednjem dijelu, sprečavajući deformaciju dugih elemenata.
Vrsta висячих стропил

Obratite pažnju! Vrlo često, sistem obešenja ne uključuje ploču za napajanje, jer se njegova funkcija uspešno vrši pritiskom na niskom položaju. Iskusni zanatlije veruju da dizajn okvira bez ovog elementa ne gubi na bilo koji način bilo snagom ili pouzdanošću.

Vrsta

Uređaj sistema za vješanje je u velikoj meri zavisan od oblika i veličine preklapajuće strukture. Što je veća površina kuće, to više konstrukcija ima dodatne elemente koji povećavaju nosivost rama. Najjednostavniji truss je jednakokraki trougao koji se formira od strane udara i puhova. Ali što duži špaleri, veća podrška će biti potrebna kako bi se kompenzovala njihova deformacija pod njihovom sopstvenom težinom. Postoje sistemi za vješanje sljedećih tipova:

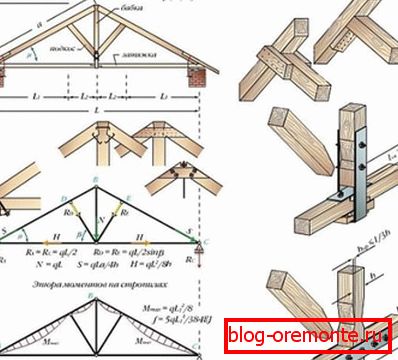

  1. Jednostavan trikrilni luk u obliku trougla. Ovo je uzorak najjednostavnijeg nosača trupa visećeg tipa, koji se sastoji od nogu nogu i puhova. To je zatvoreni trougao, čija osnova funkcioniše samo u napetosti, a strane - na deformaciji. Tako je moguće blokirati prostore širine do 6 metara. Jednostavan trikrilni luk

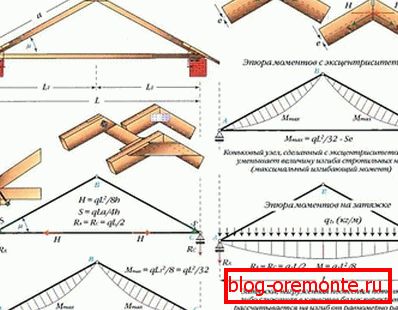

  2. Trokrakni luk sa troškom sa suspenzijom ili glavom. Ako je širina prekrivene konstrukcije veća od 6 metara, onda je problematična upotreba čvrste trake za proizvodnju puffova. Drveni element takve dužine će se opteretiti pod vlastitom težinom, tako da je napravljen od dva odvojena dela i suspendovan od skejta uz pomoć glavnog stuba. Arch sa suspenzijom

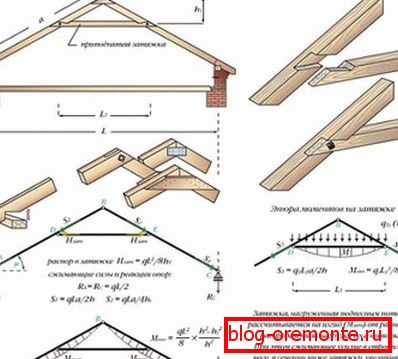

  3. Poklopac sa tri šarke sa podignutim potezom. Ova verzija sistema za vješanje se koristi ako je krov potkrovlje. Istovremeno, puhanje se pomera u gornji deo podnožja bliže do priključka grebena. Što je veće, to je veći pritisak zatezanja koji doživi. Kada opremite potkrovlje, povećana napetost deluje kao plafon. Poklopac sa tri šarke sa podignutim ljuštom
  4. Trokrakni luk sa tri krila sa vijkom. U ovom aspektu pokretni nosač u obliku klizača, koji su pričvršćeni za ploču, zamenjuju se fiksnim. Dakle, vijak, koji pričvršćuje rafterove parove u gornjem dijelu, je pod pritiskom, a ne u naprezanju, ali u kompresiji. Zrak sa tri šarke sa vijkom

Važno je! Ako dužina rafterskih nogu prelazi 4-4,5 metara, onda sa debljinom odseka 50x150 mm ili 100x150 mm počinju da doživljavaju značajno opterećenje na deformaciji pod dejstvom sopstvene težine. Da bi se nadoknadio ovaj napon, na gornjem ili srednjem dijelu špaleta je poduprta naslon za glavu.

Trehsnarnya luk sa podbazama i fagotom

Vrste nosača

Krov, čiji okvir je izrađen od drveta, podložan je toplotnom ekspanziji, a takođe blago menja svoju veličinu u zavisnosti od vlage. Tako da ove najmanjih promjena ne dovode do deformacije, koristite poseban sistem za pričvršćivanje građevinskih komponenti. Viseći rafters imaju 2 vrste pričvršćivača:

  • Pokret Mobilni uređaji se nazivaju specijalni uređaji - klizači, od metala. Pomoću njih, potporne noge su pričvršćene na pločicu, zbog čega se blago pomeraju kada se veličina elemenata menja promenama vlage. Takvi uređaji sprečavaju deformaciju krovnog rama, omogućavajući joj da "udiše".
  • Teško. Rigidno pričvršćivanje elastičnih elemenata rama vrši se pomoću noktiju, samousluzivnih vijaka ili metalne obloge. Ovaj metod obezbeđuje pouzdanu fiksaciju, ali ne nadoknađuje termičku ekspanziju i promjenu veličine drveta uz fluktuacije vlažnosti.

Iskusni zanatlije tvrde da je zabranjeno urezivanje rupa u mauerlate za pričvršćivanje rafter noga, jer to krši integritet drveta i smanjuje snagu. U slučaju mobilne fiksacije, noge su pričvršćene klizačima, a kada se kruto fiksiranje ugradi, ugradne ploče su isečene ispod pločaste ploče, a zatim prikačene noktima.

Kriteriji za izbor

Suspendovani špricevi se smatraju složenijim u projektovanju i ugradnji nosača. Ovaj tanki sistem zahtijeva pažljivo proračunanje, uzimajući u obzir sva opterećenja i sile koje će utjecati na njega iznutra i spolja. Da bi krov bio pouzdan, izbor se pravi u skladu sa sledećim faktorima:

  1. Klimatski uslovi. Da biste procijenili koji opterecenje vjetra i snijega utice na splavare, potrebno je odrediti klimatsku zonu regiona u kojoj je u toku gradnja.

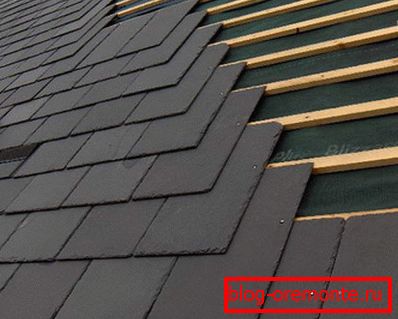

  2. Završni krov. Izbor trusnog okvira zavisi od željenog krovnog materijala, jer varijanta ima optimalni ugao nagiba i preporučeno rastojanje između elemenata u skladu s težinom i veličinom prevlake.
  3. Tip krova. Krov može biti jednosmjerni, dvostruki nagib, kuka, polu-kuka ili kuka, u zavisnosti od oblika i veličine strukture.

Važno je! Viseće krovne ograde su teške i velike, tako da možete podizati samo konstrukcije koje su već montirane na krov sa dizalicom. Najčešće, okvir se montira direktno na visinu, što komplikuje rad krova.

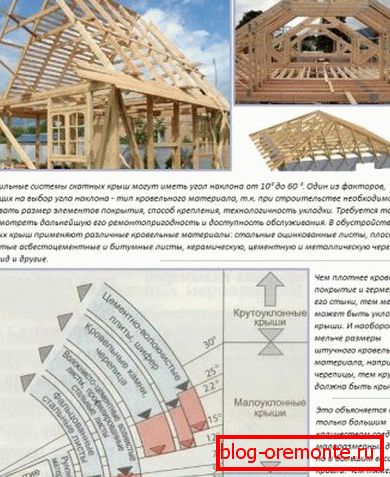

Uticaj klimatskih faktora Uticaj krovnog materijala Zavisnost okvira uređaja sa nagiba
