Automatske kapije sa daljinskim otvaranjem - sve tajne

Tehničke inovacije sve više i blisko ulaze u naš život, a ako su pre automatskih vrata bile čudo i pokazatelj statusa, većina ljudi ih može priuštiti. Iz mog iskustva mogu reći da troškovi instaliranja sistema često predstavljaju impresivan deo ukupnih troškova, a ako provodite neko vrijeme i razumete sve mogućnosti instalacije, možete uštedjeti desetine hiljada rubalja.

Pažljivo pročitajte članak, a vi ćete razumjeti ovu temu bolje od 90% ljudi.

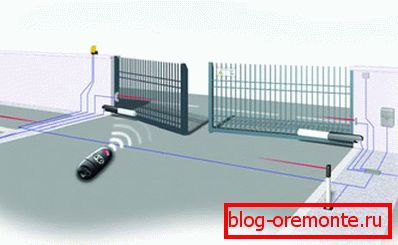

Sistem radi sa daljinskim upravljačem, što je vrlo zgodno

Građevinska struktura

Odmah ću primetiti da ću razmotriti opciju swing-a jer je ona najpouzdanija i izdržljiva (uz pretpostavku korištenja kvalitetnih komponenti i odgovarajuće instalacije). I ova opcija je pogodnija za sisteme za unos, barem govorim o mom iskustvu rada sa takvim strukturama. Mislim da su automatska kapija za garažu sa daljinskim otvaranjem napravljena na isti način, jer što se tiče komponenti, one su ista u oba slučaja.

Izbor određene opcije

Ako mislite da možete pozvati samo specijalizovanu kompaniju i kupiti automatizaciju za kapiju, onda se mnogo pogrešite. Postoji mnogo opcija koje se razlikuju po svojim karakteristikama, a kako bi se pronašlo optimalno rješenje potrebno je uzeti u obzir nekoliko glavnih faktora:

Težina i površina krila Ovo su dva komplementarna aspekta, najviše zavise od opterećenja sistema otvaranja. I ako je sve jasno s težinom (neće biti teško izračunati), onda mnogi ljudi izgube pogled na područje, a između onoga što jeste, to je veći teret vjetra.

Kao što pokazuje praksa, vetar koji najčešće uzrokuje neuspjeh pogona. Potrebno je izračunati područje krila, jednostavno je: dužina se pomnožava visinom

Intenzitet otvaranja Najčešće, instrukcija daje indikator u procentima, što je nerazumljivo za obične čoveka. Ali, sve je prilično jednostavno, ako je, na primer, naznačeno 20%, to znači da je sistem dizajniran za stvarni rad 12 minuta na sat. To jest, što je veća stopa, to može više raditi sistem, za privatno domaćinstvo je dovoljno ista 20%, ali za javne objekte ovo možda nije dovoljno
Jednostavnost kretanja ventila Ovaj kriterijum zavisi od toga koliko je dobro postavljena kapija i koliko su visoko kvalitetni šarniri koje ste instalirali. U nastavku ću vam reći kako pravilno podesite dizajn tako da je opterećenje automatizacije minimalno.
Kvalitet proizvoda U nastavku ću se detaljnije dotaknuti ovog aspekta, ovde ću samo napomenuti jednu stvar: ne možete sačuvati na ovom sistemu. Jeftine opcije obično imaju mnogo niže performanse nego što je navedeno, uz to se u sistemu često koriste plastični zupčanici koji koštaju malo, ali brzo ne uspevaju i može se ispostaviti da nisu na lageru i morate čekati nekoliko nedelja

Važno je! Hoću da vam kažem više o opterećenju vetra i izračunavanju ovog indikatora. Na primer, kapija veličine 2x3 metara ima površinu od 6 m 2, uzimamo prosečno opterećenje za većinu regiona na 50 kg / m, a dobijamo 300 kg, a na to se dodaje težina krila, recimo 100 kg, a kao rezultat dobijamo 400 kg. Savetujem vam da ovaj rezultat pomnožite sa 2, ispostavlja se 800 kg - to je automatizacija koja garantuje dugo vremena i bez problema može izdržati sva opterećenja.

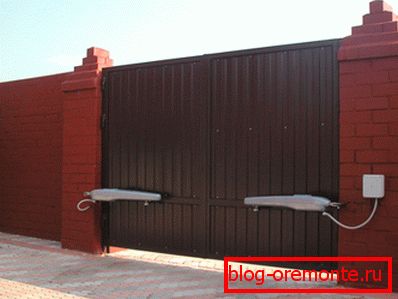

Uvijek kupujte opremu sa sigurnosnom maržom, onda će izdržati čak i najjači vjetar.

Takođe bi trebalo da odlučite o vrsti gradnje, postoje dve glavne opcije:

  • Dizajn poluga sastoji se od dva elementa spojena šarkom, koja otvara i zatvara kapiju savijanjem ili ispravljanjem ručica. Ova opcija može biti odlična opcija za one koji imaju stub koji se nalazi na udaljenosti od nosača vrata, jer se poluga može pričvrstiti 20-40 cm od ivice krila. Ovo rješenje je prilično pouzdano, ali se redovno koristi zbog značajnih troškova;

Na fotografiji: opcije za polugu su neophodne kada se montiraju na kamene stubove

  • Linearni ili, kako ih zovu, crvene konstrukcije upravlja palicom koja se upravlja pomoćem pištolja. Ovo je najčešća i popularna opcija, koju karakteriše jednostavna instalacija i pristupačna cena. Ali ponekad, kako bi se osigurala pouzdanost, velike kapije treba staviti na dva elementa, ovo je povezano sa dodatnim troškovima, ali ćete biti mirni za snagu sistema.

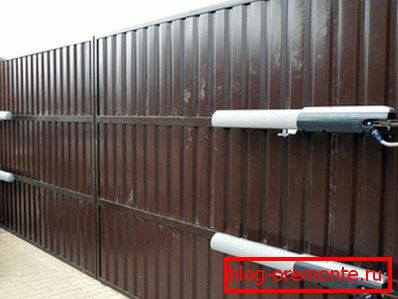

Twin verzija - najbolje rešenje za velika vrata

Pripremna faza

Hajde da shvatimo šta je potrebno za rad, za početak, navesti ću potrebne elemente strukture kapija:

  • Jaki stubovi koji će zadržati težinu ventila i na kojima će se montirati automatika. Naravno, možete napraviti opciju u kojoj nosač vrata neće biti mesto za pričvršćivanje zagrada, već će biti fiksiran na kamenim ili opečenim stubovima, sve zavisi od karakteristika vaše ulazne strukture. Najvažnija stvar je snaga elemenata, ne bi trebalo da se deformišu pod bilo kojim uslovima;
  • Šarke za otvaranje i zatvaranje krila. Preporučujem da izaberete najbolju moguću i pouzdanu opciju, pre svega ako se nalaze na ležajevima, jer ova vrsta proizvoda pruža maksimalnu lakoću kretanja i minimizira opterećenje sistema otvaranja, čime produžava životni vek;

Trebalo bi da postoji ulje za ulje u zavesima kroz koje možete dodati mazivo

  • Vrata vrata moraju takođe biti pouzdana, neću se detaljno zadržavati na ovom aspektu, samo ću primijetiti sljedeće: najvažnija stvar je jak okvir. Za plašt, bolje je koristiti laminirane materijale, oni izgledaju atraktivno i istovremeno teže malo, čime se smanjuje opterećenje na sistemu;
  • Da bi se vrata uvek nalazila u određenom položaju iu zatvorenom stanju, deformirajuća opterećenja su minimalna, koriste se zaustavljači. Postavljeni su u sredini na spoju ventila i na bočnim stranama. Važno je izložiti elemente tako da ne ometaju rad i istovremeno ograničavaju kretanje ventila prilikom otvaranja i zatvaranja;

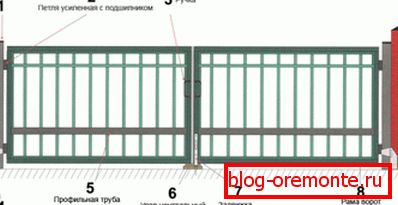

Zaustaje postavljaju opseg u kojem se klapne mogu pomerati, čime se sprečava deformacija zagrada

  • Ručice su potrebne u slučaju da ručno otvorite vrata u slučaju nestanka struje. Zatvarač vam omogućava da zatvorite vrata iznutra, sprečavajući ih otvaranje na bilo koji način. Ovi elementi su neobavezni, ali poželjni ako su prisutni u dizajnu.

Sada da shvatimo šta je potrebno sa auto delom, najčešće se sve što je potrebno prodaje u kompletu, ali ipak ću vam reći šta treba biti uključeno u dobar skup, jer ponekad prodavci nude nepotpunu listu, a vi ćete morati kupiti više biti dostupan:

  • Dva ili četiri pogona, različita su i mogu biti desna i leva. Prilikom kupovine, bolje je provjeriti ove predmete, jer sam lično imala situaciju kada je kutija pogrešno označila i kao rezultat toga ispostavilo se da smo prodali dva desna pogona i morali smo ići u radnju za 50 km, a to je bilo gubljenje vremena i novca;

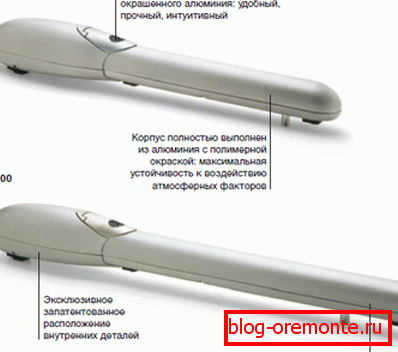

Širi pojas, što duže traži potrebu, zapamtite ovo

  • Kontrolna jedinica je ugrađena u vodootporno kućište i sadrži transformator i glavnu ploču;
  • Za kontrolu koristi se čitav niz elemenata: poseban daljinski upravljač za kapiju (njihov broj bi trebao biti isti kao broj automobila koji prolaze kroz kapiju), fotocelice, prijemnik i predajnik signala;

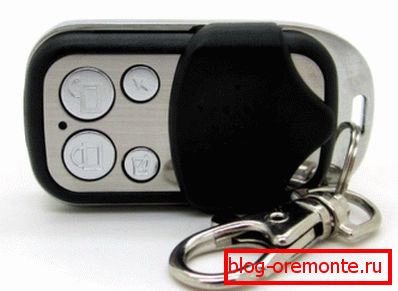

Moderni sistemi su opremljeni kompaktnim konzolama pomoću kojih se vrši daljinski upravljač

  • Pričvršćivači za sistem također trebaju biti uključeni u komplet, i tablice moraju biti prisutne, a njihovo montiranje neće izazvati poteškoće.

Workflow

Razgovaraćemo o osnovnim zahtevima dizajna, čija usaglašenost će osigurati odličan rad automatskih kapija.

Počnimo sa pregledom građevinskih radova:

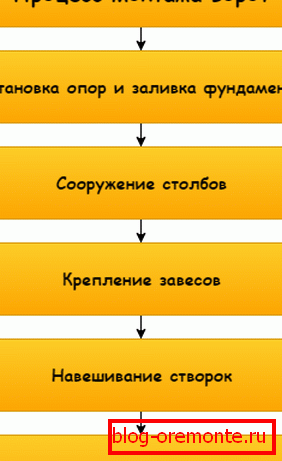

Proces je isti kao kod konvencionalnih kapija.

  • Prvo morate postaviti metalske stubove, za ovo možete koristiti ili profilisanu cev ili dva kanala zavarena jedna drugoj. Najvažnije je da konkretno podržite podupirače, dubina njihovog polaganja treba da bude najmanje jedan i po metar kako bi se obezbedila granica sigurnosti i eliminisali nagib stubova pod težinom ventila i opterećenja vetrom;
  • Odlično rešenje je postaviti metalnu kolonu sa opekom, dok se specijalna ploča može zavariti na tačkama pričvršćivanja šarki i zagrada, što znatno pojednostavljuje dalje rad. Ispod je primer, važno je ispravno izračunati lokaciju elemenata, možete također prikazati uređaje za ogradu, zapravo je vrlo zgodan;

Ploče na spoljašnjoj strani posta olakšavaju instalaciju kapije.

  • Pokretna vrata su zglobna, a za njih se povećavaju zahtevi u automatskim sistemima. Što je lakše pomeriti strukturu i što je glatko uspravno, manje je opterećenja na pogonima tokom rada. Zbog toga morate posebno pažljivo postaviti zavese, najčešće se koristi za par elemenata, ukoliko su vam potrebne tri petlje, bolje je poveriti posao stručnjacima;

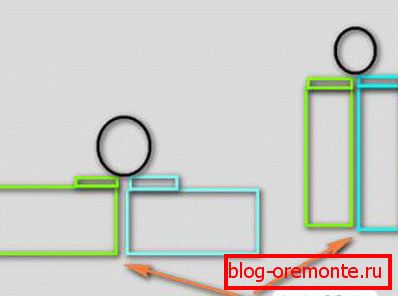

Ako su petlje zavarene, važno je da ih postavite vrlo precizno.

  • Posle svih gore opisanih radova, možete početi da visite vrata, postavljaju se na šarke, nakon čega se proverava konstrukcija, a prilikom otvaranja i zatvaranja ništa ne sme da ometa kapiju. U slučaju drvenih konstrukcija, šarke su sjebane na površinu i jednako je važno tačno postaviti položaj kapije;
  • Zatim morate odrediti lokaciju instalacije zaustavljanja, koja će ograničiti kretanje vrata, važno je da ih sigurno obezbedite tako da u slučaju nužde, na primjer, kada vjetar udari, ne dozvoljava da se vrata izađu, to će spriječiti da se zagrtači lome.

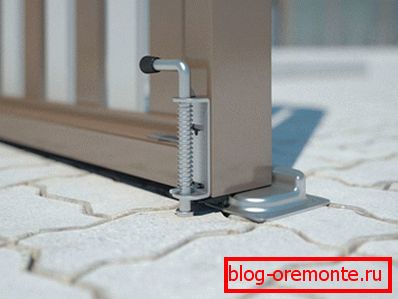

Ograničenja moraju biti postavljena vrlo precizno.

Važno je! Tek kada je kapija u potpunosti izložena, možete započeti instalaciju automatizacije, ne morate raditi istovremeno, jer je to problem i loša instalacija.

Instalacija automatskog sistema za otvaranje vrata radi sam i sastoji se od nekoliko koraka:

  • Pre svega, pogoni su instalirani, veoma je važno da ih ispravno popravite na postovima i postavite ih ravnima. Najčešće, paket sadrži ploče koje su pričvršćene na površinu i na koje se vrlo lako popravljaju kasnije. Veoma je važno da se prethodno upoznate sa uputstvom, trebalo bi da bude na ruskom jeziku sa jasnim i detaljnim dijagramima koji jasno pokazuju najvažnije faze;
  • Veoma je važno voditi kompetentan i pravilan ožičenje, jer idu u sve elemente sistema. Najlakši način je da ih sakrijete u zemlju u valovitoj cevi, a što se tiče pozicija, idealno je pustiti žicu unutra kada su podignute, ako to nije učinjeno, možete produbiti jedan od zida zidova i postaviti kabl tamo. Detaljna šema je prikazana ispod, nema ništa komplikovano u njemu, glavna stvar je da sve uradite pažljivo;

Koristite žice u pouzdanoj izolaciji.

  • Nadalje, sve ostale delove su ugrađene - fotocelice spolja i iznutra, kontrolna jedinica, selektor s ključem u slučaju otvaranja u slučaju nužde, kao i svetionik koji će upozoravati one oko sebe kada otvarate i zatvaraju kapiju. Ako ste ispravno kablirani, onda ćete morati samo da povežete svaki element i popravite ga, sve je jednostavno i jednostavno;

Kako ne bi povlačili žice daleko, ima smisla postaviti upravljačku jedinicu blizu jednog od uređaja.

  • Poslednja faza je da povežete sistem sa električnom mrežom i testirate sistem. Neophodno je proveriti ne samo daljinski upravljač, već i otvaranje u slučaju nužde kako bi se uverilo da sve funkcioniše kako treba.

To je sve što vam treba znati o instalaciji konstrukcija za ljuljanje. Treba reći da su opcije oporavka još lakše implementirati, ali imaju dvije značajne nedostatke: potrebno vam je puno slobodnog prostora za kliznu kapiju i cijena sistema je mnogo veća.

Želim konačno dati neke preporuke o izboru dizajna kvaliteta:

  • Bolje je nabaviti pouzdane zapadne opcije, koje često imaju talijansko ili nemačko porijeklo. Većina kompanija ih ne drži na lageru, tako da morate čekati isporuku u roku od 1-2 nedelje. Što se tiče troškova, počinje od 200 000 po setu i zavisi od karakteristika opreme;
  • Kineske opcije koštaju od 50.000 po setu, ali pouzdanost ovih opcija ostavlja mnogo želja. Odluka je vaša, ali ja lično verujem da bi takvi sistemi trebali biti visokog kvaliteta i pouzdanosti;
  • Što se tiče brendova, mogu sigurno da vam preporučim nekoliko kompanija koje se već dugo bave proizvodnjom takve opreme i nude kvalitetne proizvode. To su kompanije Came, Nice, Hormann, FAAC, Marantec.

Kompanija "Came" - vodeći proizvođač automatizacije za kapiju

Zaključak

Nemojte misliti da je rad na instaliranju automatizacije na kapiji izvan vašeg dometa, preporuke iz ovog pregleda plus uputstva proizvođača će vam pomoći da razumete sve važne nijanse. Video u ovom članku jasno će pokazati proces, a ako imate pitanja - upišite ih u komentare ispod.
