Garažna vrata za dizanje. vrste. priprema crteža. montažni

Opcije za dizajn garažnih vrata, ima ih dosta, međutim, najprikladnije su, možda, podizanje vrata. No, uprkos ovome, mnogi domaći zanatlije preferiraju konstrukciju za ljuljanje, jer izgleda mnogo jednostavnije za proizvodnju. Zapravo, nije mnogo teže napraviti mehanizam za podizanje, a to možete videti u ovom članku, u kojem ću vam detaljno reći kako napraviti garažnu kapiju sa svojim rukama.

Podizne kapije

Vrste podiznih kapija

Pre nego što pređemo na proizvodnju nadzemnih vrata, neophodno je upoznati sa vrstama njihovih struktura. Prema GOST 31174-2003, dvije vrste objekata primenjuju se za podizanje:

Vrsta konstrukcije Posebne karakteristike
Podizanje segmenta Platno takve kapije sastoji se od nekoliko sekcija (panela), koji su spojeni šarkama šarke. Visina svakog panela je oko pola metra.

Kada se otvore, takva vrata su zategnuta do plafona, zbog čega se paneli pomeraju relativno jedni prema drugima, formirajući luk. Paneli mogu biti izrađeni od drveta ili čelika.

Među prednostima ovog dizajna su sledeće tačke:

  • pouzdanost;
  • dobra snaga;
  • operativna sigurnost.

Što se tiče nedostataka, onda uključuju nestabilnost do pucanja. Pored toga, vrlo teško je učiniti ove kapije vlastitim. Međutim, možete nabaviti komplet za pripremu i sami ga instalirati, umjesto osiguranja uštede.

Podizanje i okretanje Ovaj dizajn obuhvata jedno krilo, koje se, kada se otvara, podiže i odvija paralelno sa podom, zbog čega se nalazi ispod plafona. Kretanje krila se vrši pomoću mehanizma sa šarkom.

Među prednostima ovog dizajna su sledeće tačke:

  • dizajn je prilično jednostavan, tako da možete izvoditi takvu kapiju za dizanje u garaži svojim rukama;
  • imaju veliku čvrstoću, zahvaljujući kojoj pouzdano štite garažu od uljeza;
  • rade više tiho od sekcionih.

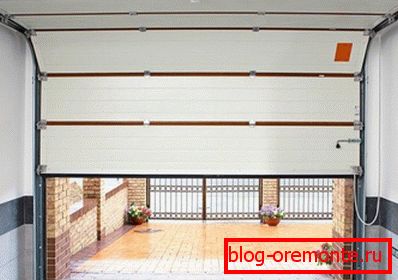

Podizanje segmenta ворота

Dakle, ako želite sami da napravite kapiju, najbolja opcija je nagibna konstrukcija.

Posebne karakteristike подъемно-поворотной конструкции

Uređaj zamahne kapije je prilično jednostavan.

Mehanizam se sastoji od sledećih glavnih elemenata:

  • kutije - sastoji se od dva vodiča po kojima se pomera kočnica mehanizma zgloba. Treba napomenuti da su, pored vertikalnih vodiča, postavljeni i horizontalni vodiči koji su u ravni sa gornjim krajem vrata. Na njima pomiče gornji dio kapije u horizontalnoj ravni;

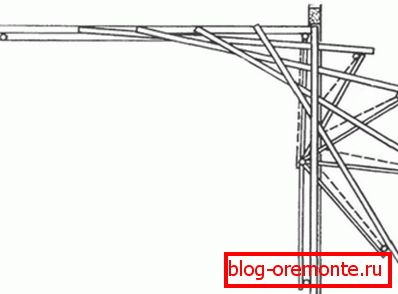

Dijagram uređaja za podizanje i okretanje

  • mehanizam otvaranja - je kolica koja se kreće u vertikalnoj ravni na koju je pričvršćena poluga. Potonje je pričvršćeno na dnu kapije kroz ležaj. Treba napomenuti da je moguće napraviti pojednostavljen dizajn bez poluge, u kom slučaju donji deo vrata će se strogo kretati u vertikalnoj ravni.

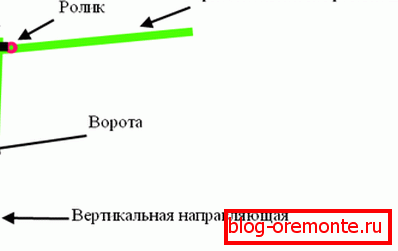

Primer montiranja kolica na kapiju bez poluge

Da bi dizajn bio jednostavan za otvaranje i zatvaranje, neophodno je napraviti protivteću na svakoj strani kapije. To je kabl koji je pričvršćen na dnu kapije i prolazi kroz blok ispod plafona. Kargo je vezan za kraj kabla;

  • dizanje krila - mogu biti izrađeni od metala, sendvič panela ili drvenih ramova, obloženi čeličnim limovima.

Kao što vidite, dizajn je jednostavniji nego što se čini na prvi pogled. Jedina stvar, primećujem da postoje različite varijante ovih kapija. Često u shemi mehanizma za podizanje uključuju oprugu ili amortizer, međutim, generalno, princip rada ostaje isti.

Naravno, za izradu takvog dizajna, morate imati vještine za rad sa metalom i biti u mogućnosti da upravljate mašinom za zavarivanje.

Proizvodnja

Proces proizvodnje vrata uključuje nekoliko glavnih faza:

Šeme rada

Zatim, detaljno razmotrite nijanse rada u svakoj od ovih faza.

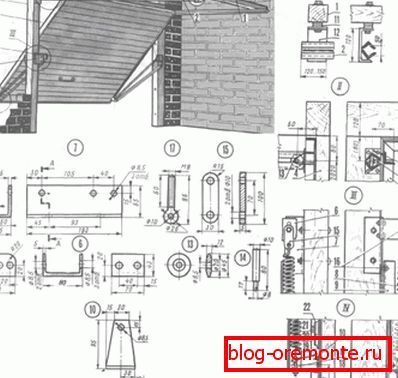

Dijagram drvene podizne kapije sa crtežima važnih komponenti

Priprema crteža

U fazi pripreme crteža, pre svega, potrebno je utvrditi veličinu strukture. Standardne dimenzije garažnih vrata su širine 2500-2800 mm i visine 1960-2000 mm. Naravno, ako je potrebno, možete podesiti veličinu da odgovara vašim potrebama.

U skladu sa dimenzijama treba da završi crteže svih ostalih delova dimenzija. Da biste lakše napravili crtež, prvo nacrtajte glavne komponente strukture, a zatim razmislite o svim malim detaljima i kako ih popraviti.

U ovoj fazi je takođe neophodno odlučiti o svim materijalima iz kojih ćete napraviti kapiju, s obzirom da izgradnja u velikoj mjeri zavisi od njih.

Montažni vodiči

Najbolje je početi rad sa instalacijom vodiča, a ne izrađivanjem platna, jer u ovom slučaju možete podesiti veličinu kapije. Zahvaljujući tome, oni će biti najpogodniji ispod kutije.

Izrada vodiča

Rad se obavlja u sledećem nizu:

  1. Kao vodič, vertikalno i horizontalno, najbolje je koristiti kanal. Zbog toga, pre svega, preseci ih na delove željene dužine, odakle će se okupiti okvir;
  2. Zatim morate popraviti vertikalne vodiče u otvoru sidama i zagradama. U ovoj fazi, izuzetno je važno postaviti vodiče striktno vertikalno i na istoj ravni - to utiče na performanse i izdržljivost kapije. Da biste ojačali kutiju, povežite vrh rampe sa snopom;
  3. sada morate postaviti vertikalne vodiče, koji su zavareni sa jedne strane na vertikalne stubove, a sa druge na gred, koji je, pak, povezan sa zidovima. Na našem portalu možete pronaći detaljne informacije o tome kako popraviti snop na zidovima;
  4. Pored toga, da bi se struktura dala snazi, gornji vodiči mogu biti povezani sa odstojnicima.

Proces sastavljanja dizajna rama je završen.

Primer za podizanje vrata

Izrada

Proces proizvodnje tkanine ne sadrži nikakve osobine. Kao što je već pomenuto, može se napraviti iz različitih materijala. Međutim, u svakom slučaju, okvir se zasniva.

Najbolje je napraviti metalnu kapiju - onda će biti jaki, pouzdani i izdržljivi. Okvir za njih može se napraviti od uglova ili profilirane cijevi.

Proces izrade metalnih vrata svojim rukama je sledeći:

  1. delove rama iseći prema dimenzijama prikazanim na crtežu;
  2. zatim sastavite pravougaonik sa delova;
  3. rezultirajuća struktura treba ojačati pomoću unakrsnih traka i okova;
  4. Sada morate zavariti limove od čelika do rezultirajućeg okvira.

Na isti način ide platno sa drvenim ramom od drveta. Jedina stvar za povezivanje drveta, trebalo bi da koristite metalne uglove i vijke. Moguće je pričvršćivanje čeličnih limova na drvo pomoću vijaka.

Savjet! Možete poboljšati platno sa različitim sistemima zaključavanja, mehanizmima koji štite od hakiranja, sigurnosnih uređaja i sličnih elemenata.

Kočija za donji deo kapije

Izrada pokretnih mehanizama i ugradnja kapija

Sada morate izvršiti pokretne mehanizme.

Počnimo sa donjim vaganjima, koji se izrađuju na sljedeći način:

  1. Prije svega, morate napraviti osnovu kolica. Da biste to uradili, koristite metalnu traku na ivicama od kojih treba bušiti rupe;
  2. zatim instalirajte dva valjka paralelno sa šipkom, kao na slici iznad. Vijci se mogu koristiti kao osovine za valjke. Treba napomenuti da prečnik valjaka mora biti takav da se uklapaju unutar trake kanala;
  3. između ekstremnih točkova treba postaviti vertikalno na treći valjak. Za njegovu montažu morate izvršiti konzolu u obliku slova u obliku slova u obliku slova u obliku slova u obliku slova U;
  4. na drugoj strani pruge naspram srednjeg valjka, potrebno je zavariti vretenu u kojoj će se osovina ležaja sjebati;
  5. Sada morate napraviti pričvršćivače za platnu. Da biste to uradili, uzmite platformu u obliku čeličnog pravougaonika i zavarite ležište odgovarajuće veličine;
  6. baš kao što trebate izvršiti drugi mehanizam za pokretanje.

Nosač sa gornjim valjkom

Da bi se gornji pokretni mehanizmi učinili još lakšim, za to zavarite nosače sa osama za valjke na platnu sa leve i desne strane. Kao drugo, možete koristiti ležajeve. Jedino je da bi trebalo da imaju takav prečnik da se ose nalaze iznad bočnih strana vodiča.

U procesu kreiranja zagrada proverite da li su iste veličine. Osovine treba postaviti na udaljenosti od oko 20 cm od platna, u tom slučaju se vrata mogu slobodno zatvarati. Pre zavarivanja zagrada, preporučljivo je ugraditi kapiju u otvoru i izvršiti obeležavanje.

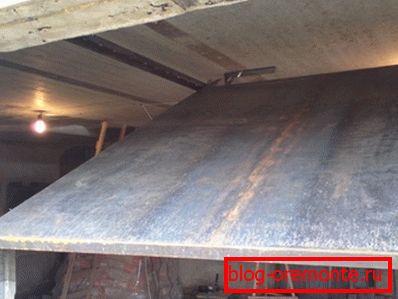

Na fotografiji - instalirana kapija

Sada možete instalirati kapiju.

To se radi na sledeći način:

  1. prvo "visi" kapiju na gornjim šinama. Da biste to uradili, prvo postavite ležajeve na osovinu i popravite ih maticama. U ovoj fazi zavarite ograničenja na gornje vodilice tako da se gornji dio vrata ne može pomerati dalje od potrebnog;
  2. Sada trebate postaviti donje vagone i pričvrstiti ih na platnu. Da biste to uradili, zavarite platformu pomoću ležajeva na istom nivou, a zatim postavite vagone u vodilice i povežite ih sa platformama koristeći zavrtnje koji će služiti kao osovina za ležajeve. Ove zavrtnje treba zavrtati u matice zavarene na vagone.

Savjet! U zatvorenom stanju, donja ivica vrata treba da se nalazi u posebnom udubljenju. To otežava njihovo hakovanje, a osim toga, one će se više uklapati u kutiju.

Na ovoj kućnoj kapiji gotovo spremna, ostaje samo da se ugradi protivteža.

Protivteg dizajna

Montaža protivteg

Postavljanje mehanizma protivtegova je prilično jednostavno:

  1. Postavljanje mehanizma počinje sa instalacijom blokova. Za svaki blok će vam trebati par remenica. Mora se nalaziti iznad kapije levo i desno;
  2. Zavarite šarke na kapiju, po jedna na svakoj strani;
  3. Sada spojite kablove na petlje i probajte ih kroz blokove;
  4. zatim vezati teret na slobodne krajeve kablova. Moraju biti postavljeni tako da kada je kapija zatvorena, zabavljaju se iznad poda. Mora se reći da je težina roba odabrana pojedinačno, tako da se vrata lako mogu otvoriti i sigurno zaključati u otvorenom položaju, ali oni ne bi otvarali sami.
  5. na kraju posla morate instalirati bravu, koja može biti zavrtanj ili bilo koje drugo.

Sada je vaša kapija potpuno spremna. Treba napomenuti da će cena dizajna kupovine biti reda veličine veća od troškova koji su bili potrebni za nezavisnu proizvodnju vrata.

Zaključak

Gore, razmotrili smo samo glavne tačke u proizvodnji nadzemne kapije. Naravno, u toku rada verovatno ćete morati da se suočite sa nijansama koje nismo dodirnuli. Međutim, za suočavanje sa ovim poteškoćama svakako neće biti teško za svakog domaća majstora koji zna kako da radi sa metalom.

Na videu u ovom članku možete videti kako funkcioniše struktura prema gore navedenoj shemi. Ako vam neki momenti nisu potpuno jasni, postavite pitanja u komentarima i sa zadovoljstvom ću vam odgovoriti.
