Tačno izračunavanje stubova za ogradu - zalaganje strukturne

Ograda ne vrši samo zaštitnu funkciju ploče dvorista ili određene teritorije, već je i obeležje objekta. Na prvi pogled, jednostavna konstrukcija zahteva u svojoj konstrukciji detaljno i precizno poštovanje određenih pravila.

Preliminarni proračun ograde će izbjeći buduće probleme vezane za skewanje, nagibanje, padanje i druge probleme.

DIY ograde

Izgradnja ograde

Svaka ograda se može podijeliti na nekoliko strukturalnih dijelova:

  • nosni okvir koji se formira od stubova koji uzimaju opterećenje ograde;
  • deo obloge, koji se sastoji od valovitog, ogradnog ograda, metalne mreže i drugog materijala;
  • ukrštanja (trupci), dajući strukturi dodatno krutost i čvrstoću;
  • montažni materijal.

Očigledno je da glavnu ulogu igra nosivi deo ograde.

Za okvir najčešće se koriste stubovi:

  • metal;
  • azbest-cement;
  • cigla;
  • drveni.

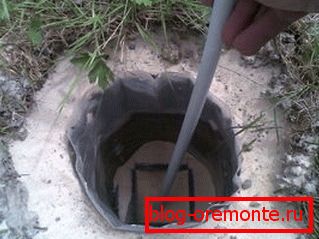

Fotografija određuje dubinu stavke obeleživača

Obračun troškova mačevanja

Troškovi izgradnje

Prilikom izgradnje ograde s vlastitim rukama, veoma je važno znati kako izračunati dužinu ograde u odnosu na troškove linearnih i kvadratnih metara budućeg ograde.

Prije odlučivanja o izgradnji objekta potrebno je izvršiti tačan proračun troškova ograde.

Izrada proračuna

Da biste izvršili proračune, uklonite sledeća uputstva.

  1. Proračun počinje merenjem perimetra objekta, koji mora biti zaštićen;
  2. Nakon toga donosi se odluka o tipu ležišta i oklopnom dijelu objekta;
  3. Zatim je potrebna količina potrebnih građevinskih materijala, njihova cijena se određuje, troškovi rada se uzimaju u obzir i dodaju;
  4. Da biste instalirali prekrasnu, praktičnu i čvrstu ogradu, neophodno je precizno i ​​pravilno izračunati količinu građevinskog materijala, uključujući i razdaljinu kroz koju ćete postaviti stubove za ogradu. Iz ovih izračunavanja zavisi od pouzdanosti dizajna i finansijskih troškova;
  5. Izračunati cenu po metru ograde potrebne visine;
  6. Ukupna dužina strukture pomnožena je troškovima po linearnom metru i pribavljeni su približni finansijski troškovi za potrebnu strukturu.

Izračunavanje ograde za metar

Važno je znati kako izračunati merač usisavanja metara:

  1. Da bi se to uradilo, ukupnu dužinu konstrukcije treba podeliti pomoću korisne širine izabrane ploče valovite ploče za ogradu. Kao rezultat, dobijamo potreban broj listova;
  2. Dobijeni broj listova pomnožen je sa potrebnom visinom ograde;
  3. Rezultat se pomnoži ukupnom širinom valovitog ploča i dobijamo potrebnu površinu materijala za ogradu;
  4. Množenje vrijednosti područja po ceni jednog lista, dobijamo troškove po metru;
  5. Obavezno uzmite u obzir troškove zaostajanja i podrške.

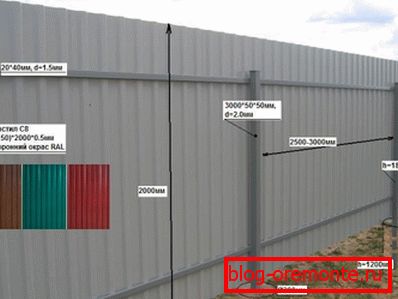

Izračun ograde - neophodne okolnosti

Izračunavanje dubine nosača

Svaka ograda je podložna sili sopstvene težine konstrukcije, koja je striktno usmerena duž osovine kolone i sile pritiska vjetra, koji se primjenjuje preko strukture. Zbog toga torzioni moment (savijanje) deluje na podupirač, koji ima maksimum na tački njenog izlaska iz zemlje.

Momenat savijanja - glavni uzrok uništenja zatvorenih struktura. Nema smisla uzimati u obzir sila sopstvene težine prilikom izračunavanja regala, jer je minimalna i nema značajan efekat na jačinu baze.

Mnogi vlasnici su takođe zabrinuti zbog pitanja koliko duboko zakopati stub za ogradu?

Važno je! Da bi se utvrdila dubina polaganja nosača u tlu, uzima se u obzir proračun vjetra na ogradu

  1. Prvo, potrebno je izračunati procenjenu površinu jedne linije (sekcije) budućeg ograda. Ako pretpostavimo da je širina odseka za ograđivanje (L) planirana da bude jednaka 2 metra, a visina (H) - 1,5 metra, onda će oblast (S) jednog odseka biti 3 m2. (S = 2,0 m * 1,5 m = 3 m2). Isti prostor će pasti na svaki stub (1,5 metra u svakom dijelu konstrukcije desno i lijevo od podnožja);
  2. Da bi se dobilo opterećenje vetra na konstrukciji, neophodno je umnožiti površinu odseka aerodinamičnim koeficijentom i vrijednošću glave brzine vjetra. Aerodinamični koeficijent (konstanta) za vertikalnu konstrukciju je 1,4. Prihvaćena vrednost pritiska vetra je 40 kg po kvadratnom metru;
  3. U našem slučaju, dobijemo da stub opterećuje vetar od 168 kilograma (3 m2 M * 1,4 * 40 kg / kvadratni = 168 kg).
  4. Izračunajte obrtni moment koji deluje na nosaču. Da bi se to učinilo, opterećenje vetra pomnožava konstantnim faktorom (168 kg * 0,8 = 134 kg / m); Nakon određivanja obrtnog momenta, podijelimo ga vrijednošću koeficijenta momenta otpora - 225 (konstantno) (134 kg / m / 225 = 0,6 m);
  5. Izračunavanje pokazuje da se opterećenje vetra potpuno kompenzuje, a ograda je potpuno nezavisna od vjetra, potrebno je postaviti polove do dubine od najmanje 60 cm.

Shema proračunavanja bilborda

Savjet! Da dobijete sto posto poverenja u stabilnost ograde, bez obzira na vrstu tla, nivo podzemne vode i materijal okružujućeg dela objekta, potrebno je iskopati okvir u zemlju za polovinu visine ograde, plus još 10 centimetara).

  1. Ako se zemljište na mestu instalacije strukture okreće tokom zamrzavanja, dubina ugradnje nosača mora takođe biti povećana na 1,5 m. Na mjestima gdje nije moguće produbiti podloge prema dubini dizajna, uglovi se zavaruju do postolja kako bi se proširila površina podloge;
  2. U slučaju upotrebe nosača od metalnih cevi za usis, neophodno je da ih sipate unutra pomoću tečnog cementnog maltera. Za zaštitu metalnih cevi od korozije, pokriveni su crvenim olovom;

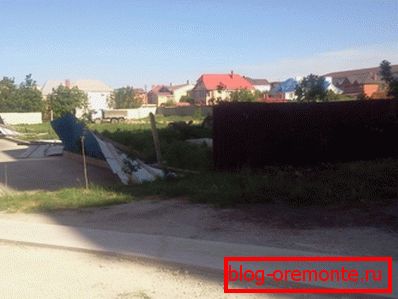

Ne uzimajte u obzir kalkulacije

Savjet! Da bi se produžio vek trajanja drvenih stubova, njihov podzemni dio se mora tretirati sa ventilatorom, impregniranim (presvučenim) sa antiseptikom kerozin-bitumena, zagrejanim bitumenom ili specijalnom impregnacijom, a obložen krovnim slojem.

  1. Dno jame je prekriveno peskom. Podloga je prekrivena bitkom od cigle (šljunak), pokrivena je zemljom na vrhu i pažljivo podignuta. Za veću stabilnost, ograde moraju biti betonirane.

Više detalja o instalacijskim karakteristikama podrške za ograde možete pronaći na video snimku u ovom članku.

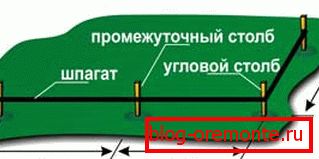

Instalacija stuba

Izračunajte broj podržava

Na primjer, planirano je postaviti ogradu visine 1,6 metra, ukupne dužine 40 metara. Uloga baze vršiće se pomoćnim postoljem, cementiranim u jamama, a deo koji se nalazi u prilogu će biti napravljen od obojenih listova.

Profilne cevi su jedan od najčešćih materijala za proizvodnju nosača i rama, jer je pogodno koristiti pravougaone preseke tokom instalacije.

Poznavajući parametre valovitog ploča, određujemo broj listova koji će biti potrebni za ogradu.

Ako je ukupna širina takvog lista 1,18 m (radna širina - 1,14 m), onda ukupna dužina ograde podeljena sa radnom širinom ploče i dobijamo vrednost - 40 m / 1,14 m = 35,08 kom. To znači da je za izgradnju objekta dužine 40 metara potrebno 35 profesionalnih listova.

Savjet! Dobivena vrednost treba uvek biti zaokružena.

Da biste izračunali broj cevi kao podlogu, potrebno je podijeliti ukupnu dužinu predstojeće ograde za dužinu jednog odseka (raspona), koji je obično 2,0 - 2,5 metara i dodajte jedan (40 m / 2,5 = 16 + 1). Dakle, potrebno je 17 postavki za postavljanje ograde sa ukupnom dužinom od 40 metara i širinom sekcije od 2,5 metra.

Udaljenost između nosača

Odabrana razdaljina između postolja za ogradu zavisi od njihovog odeljka. Što je veća struktura koju želite izgraditi, a što je veća planirana razdaljina izmedju stubnih nosača, izdržljiviji i sa većim poprečnim presekom moraju biti cevi.

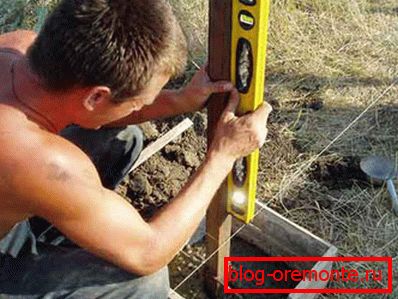

Instalacija nosača pod mrežom mreže

Na primer, za ogradu sa visinom od 2 metra i širinom sekcije, takođe 2 metra, potrebno je koristiti okruglu cev 76 x 4 mm ili kvadrat 60 x 4 mm ili više za podršku.

Zaključak

Ako precizno i ​​pravilno izračunate ogradu, značajno možete uštedjeti građevinski materijal, kao i finansijske resurse.

Pri izračunavanju ograde važni su svi indikatori, uključujući i rastojanje između ograda, na kome zavisi stabilnost i snaga cele strukture.
