Osnova za kapiju je samo taj element, kvalitet proizvodnje koji u mnogim aspektima određuje funkcionisanje cijelog sistema. I ako je dovoljno za dizajn inputa standardnog tipa da su bočni stubovi stabilni i ne deformirani, onda pod automatskim sistemom otvaranja - uvlačenjem ili šarkom - neophodno je postaviti temelj s mnogo većom sigurnosnom granicom.

U ovom članku ću vam dati opšte informacije o temama kapije, a takođe vam kažem kako se izlivaju strukture za nihalne i klizne kapije. Iz mog vlastitog iskustva mogu reći da se ovakav zadatak može rešiti sopstvenim rukama, ali moram naravno da radim.

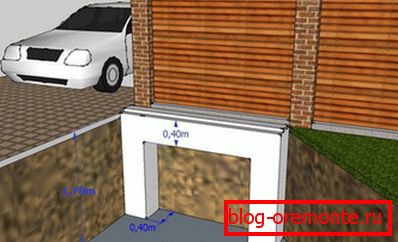

Pokretni deo kapije mora biti na kapitalnoj osnovi.

Fondacije Funkcije

Kapitalna baza za ulaznu kapiju mora biti što stabilnija.

Štaviše, njegov podzemni deo obavlja više funkcija, od kojih su glavne, među kojima bih nazvao:

1. Pričvrsni nosači ili njihovi aksijalni delovi u tlu (ako je stubište postavljeno od cigle oko metalne cevi betonirane u zemlju).
2. Formiranje okvira okvira kapije.
3. Distribucija opterećenjadjelujući na podupiračima prilikom otvaranja krila.
4. Uštedite kompenzacijuprouzrokovana kretanjem kliznih vrata kada je otvorena.
5. Obezbeđivanje očuvanja konfiguracije cele strukture, sprečavanje izobličenja itd.

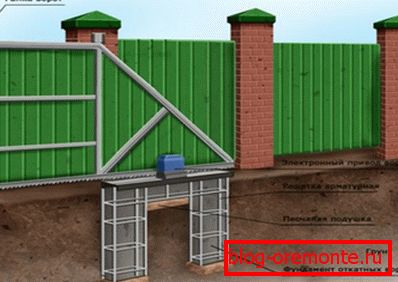

Podzemni deo osigurava efikasnu distribuciju tereta, čuvajući geometriju cele strukture

Jednostavno rečeno, i za uobičajene i za automatske kapije, osnovna kvaliteta je vitalna. Zbog toga čak iu najjednostavnijim situacijama - kao što je slučaj sa zamahom - radije postavljam temelje sa dobrom granicom sigurnosti.

Pod dizajnom swinga

Priprema za instalaciju

Temelj za ljuljaška vrata karakteriše jednostavnost dizajna. Uglavnom, njegov podzemni dio je temelj nosača - betonskih cevi, drvenih šipki ili armirano-betonskih stubova, koji su betonsko betonirani u zemlju.

Izgradnja takve osnove nije previše komplikovana, ali to je težak proces. Ja sam to više puta izvodio i stoga mogu sa punopravnom odgovornošću izjaviti: pomoćnik se definitivno neće mešati.

Dubina stubova je oko 1,5-2 m

Počinjemo rad sa pripremom udubljenja u kojima ćemo ugraditi stubove:

1. Označavam se na liniji ciljeva, označavajući tačke instalacije nosača. Vrlo je važno da oni ne izlaze izvan linije ograde, u suprotnom će naša vrata biti raseljena.
2. Označavajući kopanje gnezda za stubove. Dubina svakog gnezda treba da bude najmanje 1,5 m (na teškim osnovama - do 2 m), a širina mora biti najmanje 10 cm veća od širine pola na većoj strani.

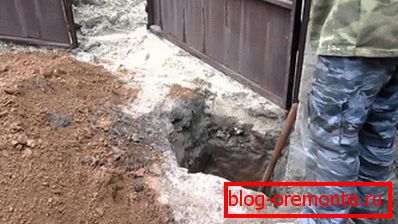

Rupe za stubove mogu se iskopirati ručno

Savjet! Ako postoji mogućnost, ne kopamo rupu, već ga drzimo pomoću specijalnih alata. Dakle, to će biti skuplje (iznajmljivanje benzinske rupe je oko 400 rubalja dnevno), ali mnogo brže.

1. Na dnu svakog gnijezda spavam najmanje 30-40 cm peska-šljunka i pažljivo ga potisnem.
2. Da bi se osigurala maksimalna stabilnost teških nosača, moguće je obaviti primarnu betonizaciju, na površini od oko 10 cm betonskog maltera M150 - M200.
3. Unutra ja gnezdim gnezde krovnim papirom, koji će zaštititi podzemni deo osnove od vlage u tlu.

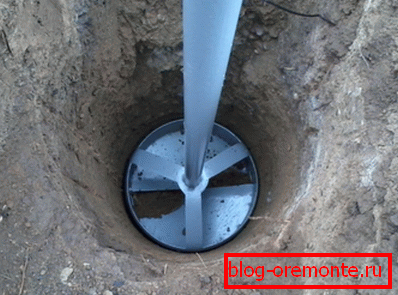

Kuvanje gnezdo uz pomoć yamobure

1. Ako je konstrukcija kapije omogućila ovo, onda oko perimetra svake jame donosim malu oplatu za popunjavanje podrumskog dijela. Za proizvodnju oplate koristeći ploče sa minimalnom debljinom od 20-25 mm.

Betoniranje i montaža nosača

U ovom odeljku ću vam reći kako instalirati podršku u utičnicama i kako ih pravilno ispuniti rešenjem.

Optimalni algoritam je sledeći:

1. Podrška postavljena u gnezdo, na bazi podloge ili strgan šljunak i izravnana.
2. Ako su šarke već zavarene na nosaču, ispravljam položaj dijela tako da šarke gledaju prema otvoru.

Moguće je dodatno ojačati stub tako što ćete ga držati, kao na slici

1. Postavljam konope za pričvršćivanje, pričvršćivanje nosača u strogo vertikalnom položaju. Moguće je dodatno postaviti stubove u jamu pomoću kamenja ili komada armatura - dodatno će ojačati bazu.
2. Pripremam malter na bazi cementa M300 uz dodatak peska i šljunka. Rešenje dovodim u konzistenciju gustine pavlake i sipam ga u gnezda oko nosača, pokušavajući da izbegnem formiranje vazdušnih džepova.

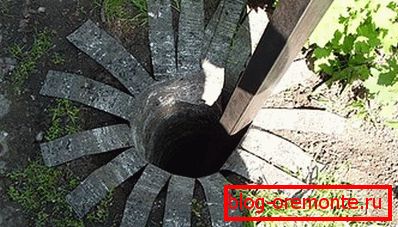

Nest sa ruberoidnim umetkom, spreman za betoniranje

1. Nekoliko probijam sloj betona sa armaturnom trakom, oslobađajući vazduh. Ako postoji mogućnost, onda se rešenje može tretirati sa dubokim vibratorom - tako da će biti još gublje.
2. Proveravam da li se podupirači pomeraju tokom postupka sipanja, dodatno ih pričvrstite podupiračima od ploča i ostavite beton da se osuši.
3. Stubovi i oplata mogu se ukloniti nakon 7-10 dana, i savjetovao bih da polovi ne izlažu opterećenja prije ranije nego za 3-4 sedmice. Vrijeme polimerizacije betona je 28 dana, a tokom ovog perioda potrebno je osigurati da se površina maltera ne osuši.

Podupirač stuba u betonu "staklo"

Ako je temelj postavljen ispod konstrukcije visine više od 2 m sa težinom krila od 200 kg ili više, onda se potporni dijelovi mogu dodatno ojačati:

• da napravimo temelj na šrafovima, privlačimo nosače u tlo i potom ih sipamo betonom;
• ojačati metalne stubove s zidovima (preko cele visine ili samo na dnu);
• za povezivanje podzemnih dijelova nosača sa trakom temeljem dubine do 50-60 cm - ova improvizovana košuljica će smanjiti rizik od deformacije vrata na minimum.

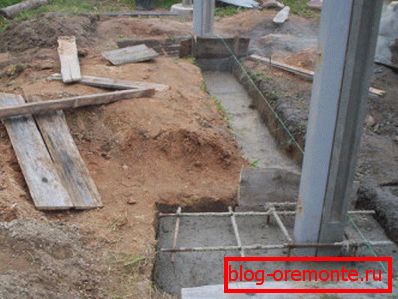

Konusni križni nosač

Pod rolovnom konstrukcijom

Markup

Podnožje za klizne kapije je kanal, fiksiran na betonskim stubovima koji su pod zemljom. Ovaj kanal je podrška kliznom dijelu, jer je veoma važno da bude sigurno fiksiran na stabilnoj osnovi.

Crtež osnove za klizne kapije, omogućavajući izračunavanje dimenzija osnove, počevši od širine otvora

Početak sa projektnim proračunima:

1. Dubina ugradnje baze je obično 1,2 - 1,5 m. Obično radim unutar ovih granica, koristeći manje osnove samo za vrlo lake konstrukcije sa minimalnim opterećenjem.
2. Širina betonske trake određuje se širinom kanala: ako se koristi proizvod od 200 mm, osnova može biti širina 400 mm. I ispod dva kanala od 140 mm postavljam temelj od 0.5 m.
3. Duzina osnove je obicno 1/2 duzina kliznog dela. Dakle, temelj za klizne kapije dužine 4 metra mora biti 2 m ili više.

Kanal od 200 mm kao detalj podrške platforme

Earthworks

Na osnovu proračuna, izgrađena je temeljna šema, na kojoj se fokusira tokom iskopavanja, armiranja i betoniranja:

1. Da započnem, gledam okolinu sa strane sa koje će se klizna vrata nalaziti. Ako je potrebno, ja izravnavam zemljište i iskorijenim drveće i grmlje, inače će njihov korijenski sistem brzo uništiti betonsku osnovu.

Ravan ispod klizne osnove

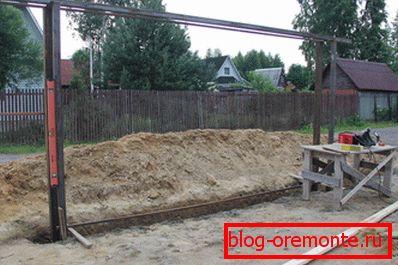

1. Zatim, iz unutrašnjosti ograde, kopam rov, dimenzije koje odgovaraju veličini temeljne konstrukcije. Ugao ispod podnožja može se napraviti pravougaonog ili U obliku, sa dve strane na bočnim stranama.
2. Ispunjavam dno rova ​​pijeskom, formirajući jastuk do debljine 15 cm. Peščana baza je pažljivo zatrpana.

Postavljanje baze

Osnova za kliznu kapiju dužine 5 metara mora biti dovoljno masivna i izdignuta od čvrstih opterećenja, tako da nema potrebe da se radi bez ojačanja i pravilnog betanja.

Uputstvo podrazumijeva izvođenje radova prema sljedećoj shemi:

1. Od armaturne trake prečnika 12-14 mm pričvršćujem ili vezujem okvir, dimenzije koje će biti nešto manja od dimenzija rova.
2. Zavarivam gornju ivicu armature na donji deo kanala za podršku.
3. Spuštam metalnu konstrukciju u rov, postavljajući ga na nosače čvrste keramičke opeke. Pažljivo postavljam okvir, fokusirajući se na položaj kanala - trebalo bi da bude savršeno horizontalno i čvrsto u blizini kolone za podršku ograde.

Kanal sa priključcima u rovu

1. Pripremam beton iz jednog dela cementa koji nije manji od M300, 3 dela peska i 4 dijelova drobljenog kamena. Razređujem rastvor vodom do umerene konzistencije i popunjavam rov, pokušavajući da ga popunjem na takav način da nema praznina ispod kanala.

Važno je! Beton ne bi trebao provaliti ugrađeni metal, jer to postavlja sklop kliznog mehanizma.

1. Popunjavanje se najbolje vrši u slojevima: obično popunjavam rov u dijelovima od 1/4, a zatim spakovan sa bajonetom.

Beton se najbolje nanosi u slojeve

Postavljanje kapije može se obaviti u roku od 10-15 dana nakon zalivanja: za razliku od konstrukcije, ovde opterećenja neće moći ozbiljno oštetiti temelj. Ali mora se zapamtiti da je bolje da ne koristite bazu "u normalnom režimu" zbog potpunog očvršćavanja betona.

Kao iu slučaju zamahnih kapija, ugradnja temeljne konstrukcije može se vršiti ili pomoću šrafova ili postavljanjem platforme za podršku sa kanala na armiranim betonskim stubovima, zakopanim u zemlju.

Međutim, ove tehnike retko se koriste, jer, zbog svake svoje labaratorije, pružaju višak marži sigurnosti. Dakle, za obične klizne kapije, tehnologija opisana gore je sasvim dovoljna.

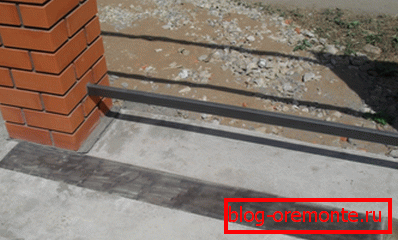

Ako pokušate i podesite nivo rama, ispada se savršeno glatko

Zaključak

Osnova za kapiju mora biti izdržljiva i pouzdana, a verovatno ne postoji drugi način osim što ga kopati u zemlju i popraviti pomoću armiranog betona. Da, ovaj rad je težak, ali ako gledate video u ovom članku, a ako imate teških pitanja, postavićete ih u komentarima, biće vam u stanju da izbegnete sve teškoće, a rezultat će biti dostojan!
