Kako napraviti infracrveni pod

Svako od nas želi da stan ili kuća budu topli i udobni. Ovo se može postići pomoću centralnog grijanja ili u suprotnom - ugraditi podno grejanje filma u vašem stanu.

Sistemi toplog poda se više ne smatraju novostima, a do nedavno i dva najčešća tipa takvih sistema.

  1. Električni pod. Kada koristite ovu opciju ispod podnog pokrivača za grejanje.
  2. Vodeni pod. Ovde je rashladna tečnost voda koja cirkuliše kroz cijevi postavljene prije osnove.

Obe opcije su dobre na svoj način, ali relativno teška instalacija čini takve sisteme nedovoljno prihvatljivim za samonaponsku instalaciju. Za razliku od toga, infracrveni toplotno izolirani podovi su jednostavniji za ugradnju, a kada se koriste, infracrveno zračenje povećava toplotu oko prostora.

Funkcija infracrvenog poda

Ožičenje podnog grejanja

Ako nacrtate liniju između električnog toplog poda i infracrvenog sistema, onda druga opcija zagreva prostor ne zagrevanjem vazduha. Princip rada je da generiše toplotno zračenje u infracrvenom spektru.

Obratite pažnju! Takvi sistemi ne grijaju vazduh u prostoriji, već predmete koji se nalaze u njemu.

Strukturalna komponenta toplog poda uključuje višeslojnu strukturu koja se sastoji od sledećih materijala:

  • bakra ili srebrove legure.
  • ugljenik ili grafit-ugljični sastav.
  • polipropilenski filmovi.

Kada je uključen, sistem generiše infracrvene zrake koji ne gase vazduh, ali objekti u prostoriji, a čitava prostorija se već zagreva. Tokom svog rada stvorena je povoljna atmosfera, s obzirom da kiseonik u prostoriji nije spaljen, a mnogo vam je lakše da diše čak i kada se sistem konstantno uključuje.

Prema metodama uređaja, takvi sistemi su podeljeni na nekoliko tipova.

Rod

Sistem centralnog grejanja

U stvari, struktura ove opcije nije filmska. Po izgledu, sličan je lestvičastom vrpcu sa uzdužnim i poprečnim elementima, gdje je uzdužni dio provodna magistrala, a poprečni dio su šipke karbonskih vlakana u zaštitnoj plašti.

Solid Carbon Floor IR

IR podni sloj na bazi ugljenika

U ovom aspektu, sistem je predstavljen kao kontinualna ugljenična tkanina, zaštićena od nekoliko slojeva specijalnog filma i filtra. Takav film je vrlo jednostavno isečen do bilo koje veličine i karakteriše ga najveća sigurnost i efikasnost rada.

Striped infracrveni pod

IR film

U ovom aspektu, sistem grejanja se regrutuje iz pojedinačnih traka za rezanje, au isto vreme se mogu iseći samo na posebnim mestima. Ovde ne cela traka, već neki delovi koji sadrže mešavinu grafita ili ugljenika, rade kao grejanje.

Obratite pažnju! Prilikom instalacije ove opcije, stručnjaci za grijanje ne preporučuju stavljanje teškog nameštaja na zagrejanu površinu kako bi se sprečilo oštećenje traka.

Ako govorimo o tome koji infracrveni pod je bolji, onda je druga opcija pogodnija za samo-montažu, kako u pogledu kvaliteta grejanja tako i jednostavnosti rada.

Kakav je sistem infracrvenog topleg poda

Prednosti infracrvenog poda

  1. Prvo - pouzdanost. Čak i ako je jedan od segmenata grejača oštećen, ostatak će i dalje raditi zahvaljujući sistemu paralelnog povezivanja.
  2. Jednostavan sistem instalacije. Ovo je bilo moguće zbog činjenice da zbog njene instalacije nije neophodno sprovesti složene pripremne radove.
  3. Može se instalirati ispod bilo koje površine, čak i sa malim kosinama.
  4. Mala potrošnja energije. Ovo se postiže usled visoke toplotne provodljivosti ugljenika.

Obratite pažnju! Pored svih prednosti ugradnje infracrvenih podova, postoji još jedan pozitivan faktor - jednostavnost demontaže sa mogućnošću prenosa sistema na drugu lokaciju.

Rečeno je iznad da instalacija takvog sistema ne zahteva posebne veštine, ali pre nego što napravite infracrveni pod sa svojim rukama, i dalje bi trebalo da pročitate savete za instalaciju.

Instrukcije za instalaciju

Ugradnja poda filma

Prvi korak je pripremiti temelje.

Početak svih radova biće čišćenje površine i priprema za ugradnju. Poravnajte sve razlike (dozvoljeni minimum - 3 mm), očistite i osušite pod.

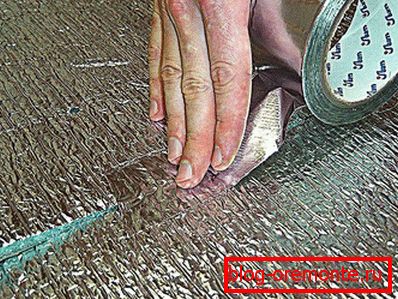

Postavljanje toplote i hidroizolacije

Polaganje izolacije

Ovo je neophodno da zaštiti sistem od vlage, koja se može formirati kada temperatura pada. Toplotna izolacija će smanjiti gubitak toplote. Jednostavno rečeno - neće mu dozvoliti da se spusti i maksimizira prenos toplote u pravom smeru.

Obratite pažnju! Ako koristite keramičke pločice, bolje je koristiti tehničku plutu za hidroizolaciju. Pod drugim podnim oblogama, možete izabrati bilo koji materijal, glavna stvar je da ih staknete metalizovanom stranom, dimenzionirajući spojeve sa trakom.

Gde se nalazi termostat

Termostat

Termostatом называется датчик включения и регулировки работы системы. Расположить его нужно непосредственно перед началом укладки греющей плёнки. Специалисты рекомендуют устанавливать его не выше 15 см уровня полового покрытия.

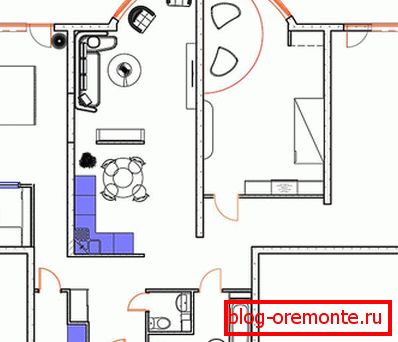

Napravite mapu lokacije filma

Izgled nameštaja

Potrebno je da se minimizira rizik od oštećenja. Na kraju krajeva, kao što je gore navedeno, sistem se ne može postaviti ispod jačine i teških predmeta. Stoga, imajte na umu ovu činjenicu i pre postavljanja infracrvenog poda, označite mjesta budućeg položaja nameštaja, kako ne bi postavili film na ovom mjestu.

Obratite pažnju! Ako planirate da instalirate infracrveni toplotno podni pod kao glavni način zagrijavanja sobe, onda zapazite da u ovom slučaju ne bi trebalo da zauzima manje od 70% površine poda. Za pomoćno grejanje potrebno je koristiti najmanje 40% površine poda.

Polaganje filma

Postavljanje filma

  • Neophodno je postaviti grejni film tako da je bakarna strana kontakata okrenuta prema dole prema lokaciji termostata.
  • Pažljivo spojite kontakte (stezanje) sa bakarnom trakom i povežite ih sa žicama.
  • Svi spojevi i rezovi pažljivo su izolovani posebnim mastikom.
  • Da bi se sprečilo zatvaranje kontaktnih klipova, polaganje grejnih mreža treba izvoditi na udaljenosti od 0,5 cm jedan od drugog.

Obratite pažnju! Kod obeležavanja i sečenja traka, molimo Vas da imate u vidu da maksimalna dužina jednog traka ne sme biti veća od 8 metara.

Povezivanje sistema

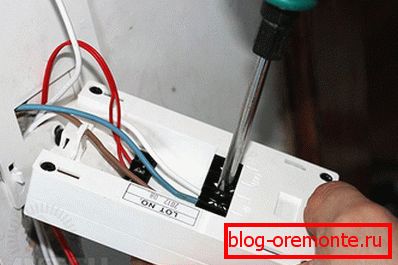

Povezujemo upravljačku jedinicu

Nakon postavljanja grejača, čitav sistem je povezan sa jednim lancem. Prvo, priključci termalnog senzora spojeni su sa donjim dijelom grejnog filma i kvalitativno izolovani.

Nakon povezivanja svih kontakata montiranog termostata. Eksperti savetuju da ga trajno montiraju, ali možete koristiti vezu u obliku redovne utičnice.

Testiranje sistema

Provodnici moraju biti dobro izolovani.

Pre nego što završite sa podom, proverite infracrveni pod za kvalitetan rad.

  • Vizuelno pregledajte površinu za prisustvo prekida u filmu i pouzdanost priključka kontaktnih spona.
  • Izmerite otpor grejnih traka (minimalna dozvoljena vrijednost je 1 MΩ).
  • Uključite sistem i prevucite ga rukom. Film se mora zagrejati ravnomerno.

Ako je sve prošlo dobro, pokrivajte površinu plastičnom folijom i nastavite na završnu obradu.

Svako ko ima osnovne veštine za komunikaciju sa instrumentom može samostalno da montira infracrveni podno grejanje. Nakon proučavanja instrukcija i korištenja našeg savjeta, lako ćete sami obavljati takav rad. A ako već imate iskustva u samopremještenju IR poda, onda možete da ga podelite sa našim čitaocima.

Video

Ovaj video će vam reći o najekonomičnijem zagrevanju:

Sa ovog videa naučićete kako instalirati ugradnju podnog grejanja pod laminatom i linoleumom:
