Kako postaviti podnu toplu vodu

Organizacija toplih poda je moderno rešenje koje pruža udobnost i udobnost u stambenim prostorijama. Za njihovu stabilnu funkcionalnost, važno je znati za složenost instalacionog rada. Prema tome, pre postavljanja poda sa toplom vodom treba upoznati sa postojećim savjetima i preporukama. U ovom članku razmotrićemo sekvencijalne korake za izvođenje ovog rada bez uključivanja stručnjaka.

Karakteristike grijanja vode

Funkcije vodenog poda

Ova grejna šema ima svoja ograničenja. Na primer, nije preporučljivo da je instalirate u stambenoj zgradi. Naročito ako imate centralni sistem grejanja. Povezivanje podnog grejanja sa sistemom centralnog grijanja može dovesti do neravnoteže, zbog čega vaši komšije imaju jedan postolje, baterije će biti hladne. Osim toga, takvi tople podove zavise od centralnog sistema i radit će samo u grejnoj sezoni.

Obratite pažnju! Ukoliko se individualno grijanje vrši u vašem stanu ili u novoj zgradi za odlaganje zagrejanog poda, posebna grana se ne nalazi na disbalansu.

Što se tiče seoskih kuća, čak i preporučuje se proizvodnja podnog grejanja. Da biste to uradili, možete koristiti nekoliko načina instalacije:

  • Beton
  • Nastilny.
  • Wood.

Razmatramo prednosti svake tehnike. Ali, bez obzira na način instalacije, čitav rad je podeljen u četiri faze:

  1. Kreiranje projekta.
  2. Priprema
  3. Instalacija sistema.
  4. Polaganje podova.

Osim toga, bez obzira na način koji izaberete, moguće je postavljanje vlastitog podnog grejanja. Za ovo vam je potrebna želja, a rezultat će doći.

Kompetentni dizajn je ključ uspeha

Projektovanje

U prvoj fazi, sve treba pažljivo razmotriti. Čak i ako imate iskustva u obavljanju ovog posla, stvaranje projekta je važan dio pripremnog rada..

Obratite pažnju! Projekat toplotno izolovanog poda je neophodan za određivanje količine potrebnog materijala, toplotnih gubitaka i odabira odgovarajućeg šablona za postavljanje cijevi.

Takođe treba razmotriti:

  • visinu i oblik zagrejane prostorije;
  • grijani prostor;
  • karakteristike cijevi i drugih materijala;
  • koju temperaturu želite u dnevnoj sobi.

Danas da bi projekat toplotno izoliranog poda neće imati posebne poteškoće. Možete koristiti uslugu - online kalkulator ili posebne računarske programe. Ali, čak i njihova upotreba zahteva poznavanje osnovnih podataka: materijal od koga je izgrađena kuća, debljina zidova, vrsta završne obloge, grejna površina i tako dalje. Rezultati će pomoći da se vidi prosečna potrošnja materijala.

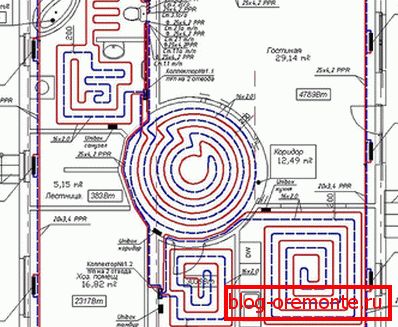

Projekat tople vode

Ako nemate pristup takvim programima, dijagram projekta se može izvršiti na listu papira. Da biste to uradili, na odgovarajućoj skali prenesite oblik sobe na komad papira. Odredite lokaciju kolektora. Zagrevana oblast je podeljena na zasebna kola. Svaki krug u proseku ne bi trebao biti veći od 100 m. Važno je odrediti gdje će se ekspanzioni zglobovi naći.

Posebnu pažnju treba posvetiti deformacijama i sedimentnim šavovima. Spojni spoj je potreban za kompenzaciju kompresije / ekspanzije košuljice, koja se javlja u trenutku promene temperature. Prema EN zahtevima, ekspanzioni zglob je neophodan ako je površina polaganja košuljara veća od 40 m2 (prema CM 41-102-98 više od 30 m2). Prolazna cev kroz šavu mora obavezno biti "obučena" u valovitu ploču, čija dužina može dostići do 1 m.

Obratite pažnju! Kroz ekspanzioni zglob može proći samo cevovod sa protokom ili povratkom. Petlja petlje treba biti na boku.

Što se tiče sedimentnog zgloba, mora se napraviti između različitih prostorija. Po pravilu, postavlja se na vrata ili između priključka različitih podnih obloga, na primer između pločica i laminata. Sedimentni šav se pravi metodom brijanja u cementnoj košuljici do 1/3 njegove debljine. Ovaj rad može uraditi mlinac. Dobijeni sloj mora biti ispunjen elastičnim punjenjem.

Dijagram širenja zgloba

U fazi projektovanja, trebalo bi da odlučite o ravnomernom materijalu. Činjenica je da svaki od njih ima svoj indeks toplotne provodljivosti. Na primjer, toplotna provodljivost pločica i drveta značajno se razlikuje. Zbog toga će izabrana snaga podnog grijanja ispod pločice i drveta biti drugačija. Zahvaljujući takvim proračunima, možete postići željenu temperaturu u dnevnoj sobi.

Obratite pažnju! Većina eksperata savetuje da ne stavljaju topli pod ispod nameštaja. To je zbog činjenice da se drvo može razbiti pod uticajem visoke temperature. Takođe se ne preporučuje grijanje sanitarnih uređaja. Stoga, prilikom kreiranja projekta, trebalo bi da uzmete u obzir svoju lokaciju unapred.

Postavljanje betonskih cevi

Postavljanje betonskih cevi

Ovaj metod uključuje niz pripremnih radova. Pre svega, površina poda je nivelirana. Dozvoljena visinska razlika ne sme prelaziti 5 mm. Ako je broj viši, onda je potreban dodatni skir. Termoizolacioni sloj postavljen je na vrhu vretena za sprječavanje toplotnog gubitka (debljina izolacije nije manja od 3 cm, a gustina je 35 kg / m3).

Obratite pažnju! Debljina izolacije zavisi od toplotnog opterećenja. Što je ova cifra veća, to je više potrebna njegova debljina.

Zatim, oko perimetra prostorije do zida, pričvrstite traku za beton koji će nadoknaditi širenje košuljice. U potpunosti mora pokriti sloj košuljice i toplotnu izolaciju. Posle toga, celu površinu poda trebate staviti reflektivni film koji će usmeriti toplotnu energiju. Sledeći korak je instalacija maksetke i polaganje krugova za grejanje. Metode stila:

  • zmija;
  • puž;
  • kombinovani metod.

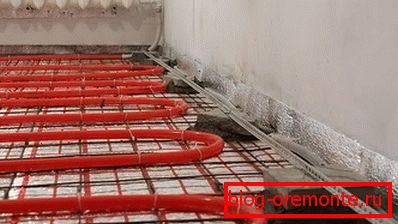

Postavljanje cevi u sloj betona

Ako su svi ovi koraci završeni, možete nastaviti sa pripremom estriha. Za njegovo kreiranje potrebno je cement M300. U betonu treba dodati drobljeni kamen, pesak i plastifikator. Udeo potrošnje može biti: 1 kg cementa, 2 kg pijeska, 3,5 kg drobljenog kamena. Plastifikator se dodaje prema uputstvima proizvođača.

Zahtjevi za postavljanje podloge na toplu vodu:

  • Debljina košuljice iznad cijevi nije manja od 30 mm. Ukupni sloj nije veći od 100 mm.
  • Punjenje košuljice se vrši nakon provere sistema.
  • Ako je prostorija prevelika, košuljica treba podijeliti na nekoliko sekcija (ovo je dozvoljeno ako je rastojanje od zida više od 8 m).
  • Češnjak treba da se osuši u prirodnim uslovima, bez uključenog zagrijavanja.

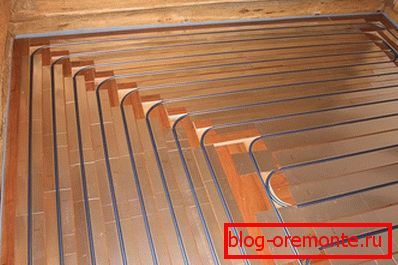

Instalacija na drvenom podu

Instalacija na drvenom podu

Ukoliko ne postoji mogućnost ispunjavanja estriha, možete koristiti drugu tehnologiju za proizvodnju poda toplih voda - drvene metode. Da bi to učinili, polistirol ili mineralna vuna za toplotnu izolaciju postavlja se između zaostala. U podnim pločama unaprijed napravljene udubljenja.

Često u takvim situacijama nema potrebe za zagrevanjem (ovo je diskreciono pravo). Zatim morate postaviti podlogu i reflektor. U tu svrhu preporučuje se upotreba specijalnih aluminijumskih ploča. Oni će ravnomerno distribuirati toplotnu energiju na celoj površini poda. Nakon postavljanja cevi na vrhu, preporučuje se postavljanje tesnila od gipsanih vlakana, a zatim možete odmah instalirati laminat, parket, linoleum itd.

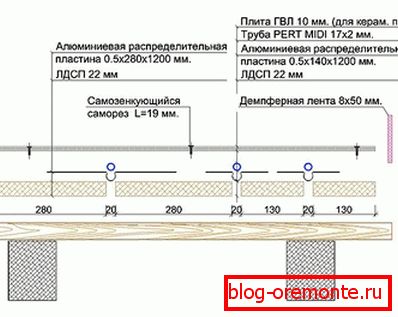

Polaganje cevovoda na drvenoj bazi

Ova kategorija raketa se odnosi i na ovu kategoriju. Umjesto gotovih ploča, koriste se specijalne letvice. Moraju se postaviti tako da između njih postoje žljebovi za aluminijumske ploče. U drvenim kućama se, po pravilu, koristi drveni način postavljanja poda toplih voda.

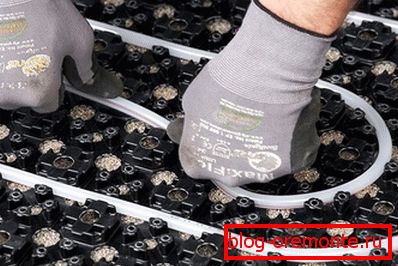

Nastilʹnaâ sistema

Podovi podnog grijanja

Ako vaša kuća / stan ima nizak strop, onda će sistem stiropora biti idealno rješenje. Sastoji se od ploča koje su međusobno povezane žlebovima. U tom slučaju, instalacija poda sa toplom vodom se vrši prema sledećoj tehnologiji:

  • Termoizolacija se postavlja na podnožju.
  • Na celom podu nalaze se polistirenske ploče.
  • Rasporedi toplote su montirani na vrhu.
  • Cevi se blago ubacuju u slotove za sletanje.
  • Ako nakon provere sve funkcioniše ispravno, možete popuniti kravatu i postaviti završnu oblogu.

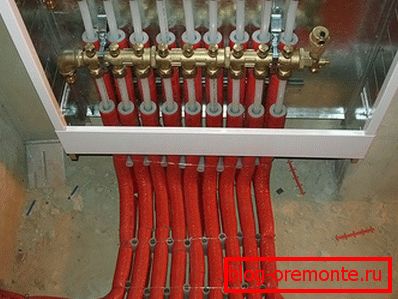

Instalacija glavnih komponenti

Instalacija glavnih komponenti

Pored polaganja cevi za grejanje, važno je pravilno postaviti glavne komponente, koje uključuju jedinicu za miješanje i kolektor. Kolektorski ormar je instaliran na određenoj lokaciji u projektu. Instaliran je kolektor. Od toga, rashladna tečnost se jednako distribuira svakoj kancelariji. Dva dovoda / povratna cijev se isporučuju u kolektor. Opremljen je i dodatni uređaj za miješanje, koji održava potrebnu temperaturu rashladne tečnosti. Omogućava konstantno prisilno cirkulisanje vode kroz sistem podnog grejanja.

Šeme postavljanja cijevi i testiranje sistema

Grejanje grijanja

Najčešći raspored cevi su spirala i zmija. Ako odaberete metodu instalacije zmije, gasovod se primarno usmerava na spoljni zid. U blizini je veliki gubitak toplote. Iz zida kontura se ravnomerno raspoređuje do centra sobe. Razmak cevi može se razlikovati od 15 do 25 cm. Ako je potrebno povećati kapacitet zagrejanog poda, korak se smanjuje i obrnuto. Dakle, u blizini spoljnog zida preporučuje se smanjivanje stepena polaganja na 15 cm.

Što se tiče ispitivanja sistema, mora se uraditi nakon što je cijev potpuno instalirana i povezana s kolektorjem. To podrazumeva hidrauličke testove koji testiraju sistem za čvrstoću i čvrstoću. Ispitivanje pritiska vrši se pod pritiskom od 3-4 bara. Za testiranje pritiska, možete koristiti vazdušni kompresor ili hidrauličnu presa. Ako su u procesu provjere kvarova otkriveni, trebali bi ih eliminisati i tek nakon toga treba izlijevati ricinus.

Dakle, iz ovog članka smo saznali o karakteristikama uređaja i postavljanju poda toplih voda. Razmatrane su različite tehnike koje se mogu koristiti. Koju tehnologiju bira, svako odlučuje za sebe, jer su svi slučajevi individualni.

Video

Saznajte iz video zapisa o komplikacijama instaliranja poda toplih voda:
