Kako prilagoditi podove toplih voda

U mnogim novim domovima, podno grejanje se sve više koristi kao glavno grijanje. Ali u nekim slučajevima, podno grejanje je dodatak glavnom radijatoru. Temperatura rashladnog sredstva za sistem radijatora je obično do 70 ° C. Za topli pod, temperatura treba da bude jednaka 35-55 ° C (zbog toga se topli pod nazivaju sistemom niske temperature). S obzirom na to, važno je znati kako regulirati podove toplih voda, jer je pad temperature značajan.

Nosač toplote koji se isporučuje radiatorima je veoma toplo za topli pod. Iako postoji jedna konvencija u kojoj je to moguće. Površina grejnog poda se povećava nekoliko puta, respektivno, značajno povećavajući troškove njegove instalacije i kupovine materijala. Prema tome, najbolja opcija je individualno upravljanje i podešavanje temperature rashladnog sredstva za sistem poda toplih voda. U ovom članku ćemo razgovarati sa vama o nekoliko takvih metoda.

Soba s velikom i malom površinom

Podešavanje poda toplih voda

Kada je zagrejan prostor prevelik, postavljanje mešnih ventila. Njihova instalacija se vrši direktno u kotlarnici. Dakle, zagrejana rashladna tečnost, na primer, na 65 ° C, dovodi se u radijator i istovremeno na trostrani ventil. Sa prolazom hladnjaka preko mešalnog ventila doseže se potrebna temperatura za podno grejanje.

Obratite pažnju! Ako temperatura rashladnog sredstva za radijatore prelazi oznaku od 75 ° C, onda se temperatura spušta dvostepenim metodom. Istovremeno se koriste četverosmerni i trostrani ventili. Oni se instaliraju na terenu.

Termostat Unibox

Što se tiče malih zagrejanih područja, možete dodatno koristiti Unibox modul za podešavanje. Kroz to možete podesiti temperaturu hladnjaka na unapred određenu temperaturu. Modul Unibox ima sledeću konfiguraciju:

  • Montažna kutija.
  • Termostatski ventil, koji je opremljen sa bajpasnim džamperom.
  • Odzračni ventil (dizajniran za odvođenje).
  • Termostat.
  • Spojnice.

Struja je nepotrebna za rad takvog modula. Instaliran je na zidu u grejnoj sobi. Postoji nekoliko tipova modula:

  1. Regulirajte temperaturu rashladne tečnosti.
  2. Regulišite temperaturu sobe.
  3. Istovremeno regulirajte temperaturu rashladnog sredstva / sobe.

Ove akcije su moguće zahvaljujući ugrađenom termostatskom ventilu.

Jednostavan način podešavanja temperature

Miksni ventil

Jedan od najjednostavnijih načina za podešavanje temperature je instaliranje podnih grejnih cevi sa radnim temperaturama do 95 °. U tu svrhu su instalirana pumpa i kontrolni ventil za protok. Instaliran je i fakturni termostat na obrnutom kolektoru toplog poda. Tako će nosač toplote koji ima temperaturu od 80 ° C biti isporučen do zagrejanog poda. Temperatura se smanjuje zbog hlađenog povratnog toka. Ako se temperatura u povratnoj liniji povećava, termostat daje signal i pumpa se isključuje, pa se dovodi dovod tople vode. Sistem je u režimu mirovanja dok se povratni tok ne ohladi. Topli podovi daju toplotu hladno sredstvo za hlađenje. Nakon toga, pumpa se ponovo pokreće i novi deo tople vode rashladne tečnosti.

Obratite pažnju! Этот метод регулировки температуры теплоносителя в водяной системе считается самым дешевым и в то же время надежным вариантом.

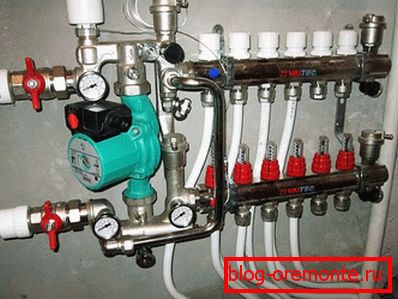

Primena modula za mešanje

Primena modula za mešanje

Drugi način podešavanja poda toplih voda je instaliranje modula za mešanje. Ima takav kompletan set:

  • Trodelni ventil.
  • Obilaznica.
  • Pumpa
  • Termometar.
  • Maksimalni prekidač temperature.
  • Termostatska glava.

Obratite pažnju! Iako je ukupno, ova oprema je veoma skupa, njegova efikasnost u potpunosti plaća za to. Ovaj komplet kompletno odgovara evropskom uzorku. Sistem radijatora je podržan t 65 °C, a na podovima sa toplotom izolovan nosač toplote sa podešenom temperaturom.

Termostat za podno grejanje

U našoj zemlji, u većini slučajeva, podešavanje temperature se vrši preko kotla, što uzrokuje određene neugodnosti, naime, dolazi do temperature "haos". Veoma je teško izvesti prosečnu cifru za radijatore i podnu toplu vodu. Zbog toga je upotreba modula za mešanje validno i efikasno sredstvo za regulisanje temperature.

Dakle, u ovom članku smo razgovarali sa vama o tome kako možete podesiti temperaturu rashladnog sredstva u sistemu podnog grejanja. Ako već koristite jednu od navedenih metoda, onda napišite svoja zapažanja. Možda primećujete nedostatke ili zasluge određenog metoda.

Šeme

Princip rada modula za mešanje

Postavljanje sistema podnog grejanja sa trosmernim ventilom

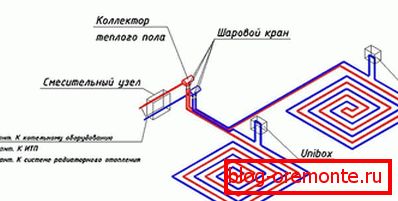

Krug regulacije temperature koristeći unibox

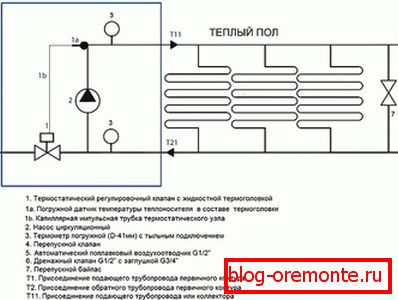

Termomehanička šema pumpe i miješanja

Shema čvor ručno kontroliše topli pod

Video

Iz video snimka ćete naučiti o jednostavnom načinu podešavanja temperature zagrejanog poda:
