Kolektor za toplotno izolirani pod

Da biste instalirali vodeni pod, važno je poštovati sve detalje. Svako kolo mora biti opremljeno sa sve što je potrebno. Jedan od važnih dijelova sistema podnog voda je kolektor. Ako kupite gotov proizvodni kolektor, onda je ovo daleko najlakša opcija. Međutim, moraćete da pripremite oko 20 hiljada rubalja. Ako želite da uštedite novac, onda sakupljajte kolektor za topli pod sa svojim rukama. U ovom članku ćete naučiti kako to raditi.

Koja je svrha

Kolektor igra ulogu mešanja i distribucije toplih voda duž nekoliko paralelnih krugova grejanja. Veliki poprečni presek i niska brzina doprinose efikasnom mešanju toplog i toplog rashladnog sredstva, stabilizujući temperaturu.

Princip rada i montažne šeme

Dijagram povezivanja je vrlo jednostavan. Kada tečnost za hlađenje prolazi kroz kolo, ona se vraća u kolektor i meša se sa toplim rashladnim fluidom. Za regulisanje odnosa toplih i toplih voda postavljeni su posebni ventili. Takođe je postavljen i senzor pritiska i toplote za preciznu kontrolu temperature. Instalacija ne radi bez cirkulacione pumpe, što povećava pritisak u sistemu.

Zidni kolektor

U sledećem primeru možete shvatiti za koju svrhu je potrebno izgraditi kolektor za podno grejanje:

Primjer: U vašoj kući je instaliran kotao. Od njega su nosili ožičenje za radijatore. Oni zahtevaju isporuku hladnjaka sa temperaturom od 75 ° C do 95 ° C. Takođe planirate instalirati topli pod. Za njega, rashladna tečnost treba da ima temperaturu od 35 ° C do 55 ° C. Podna površina treba da ima maksimalnu temperaturu od 30 ° C. Inače će se oštećivati ​​podna obloga. To je samo u takvoj situaciji ne može učiniti bez kolektora. Zaista, u konturi toplog poda, potrebno je usmeriti rashladno sredstvo sa nižim temperaturama nego u bateriju. Štaviše, zbog veće dužine cevi u toplom polju potrebno je dodatno povećati pritisak. U tu svrhu pumpa se montira na kolektor.

Elementi kolektora

2-4 sklop kolektora kola

Konvencionalni kolektor za podno grejanje sastoji se od sljedećih važnih elemenata:

  • Trostrani ili dvosmerni ventil.
  • Pumpa cirkuliše.
  • Zatvarači i balansni ventili.
  • Dva kolektora.
  • Termička glava opremljena senzorom temperature.
  • Za podešavanje manometra.
  • Vazdušni kanal. Koristi se za eliminaciju vazduha.

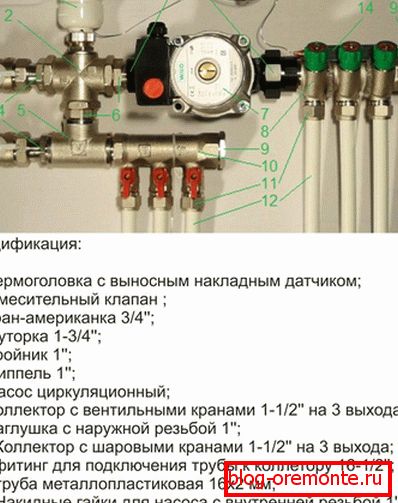

Miješalica za 2-4 kruga

Kolektor takođe uključuje bradavice, fitinge, čizme i druge elemente koji igraju važnu ulogu.

Struktura dvosmernog i trostranog ventila

Dvosmerni ventil ima manji kapacitet. Iz tog razloga protok rashladnog sredstva se vrši bez skokova i glatko. Ova opcija je idealna za dom ne više od 200 m2.

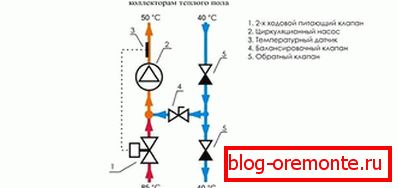

Sistem dvostrukog ventila

Obratite pažnju! Pre ili kasnije, ventil može propasti. Da bi se lakše zamenili, preporučuje se instaliranje Amerikanca.

Dakle, dvosmerni ventil funkcioniše u skladu sa sledećim principom:

  • Termička glava. To će kontrolisati temperaturu hladnjaka koja ulazi u kolo.
  • Kada se postigne visoka temperatura, ventil se otvara. Nakon toga, tople vode ne protiče.
  • Čim se voda hladi, otvoriće se vruće sredstvo za hlađenje.
  • Iz povratne vode stalno prolazi. Vruće, dolazi samo kada je potrebno.

Princip rada grejnog poda za mešanje motora

Što se trosmernog ventila, smatra se univerzalnim. Po pravilu se koristi u složenim sistemima. Ako imate puno planiranih petlji, trosmerni ventil bi bio najbolje rešenje. Međutim, ima jasan nedostatak, što je oštra fluktuacija temperature. Vrućem rashladnom sredstvu se može isporučiti kolo ako postoje pogrešni podaci o termostatu. Trostrani ventil karakteriše veliki indikator protoka.

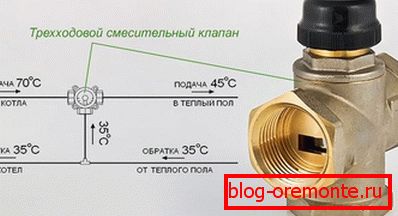

Trokraki mešani ventil

Obratite pažnju! Često su servo pogoni dodatno montirani na takav sistem. Kontroliše ih senzori temperature vazduha ili vremenski senzori.

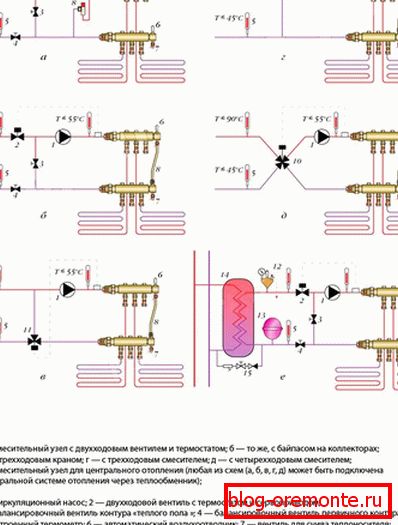

Mogući dijagrami ožičenja

Trostrani ventil funkcioniše prema sledećem principu:

  • Ovaj uređaj istovremeno kontroliše protok vode iz povratne cijevi i kotao kroz obilaznicu.
  • Unutar ovog uređaja se topla voda miješa.
  • Unutrašnja klapna je okomita prema povratnoj cevi i dovodnoj cevi.
  • Prilikom podešavanja možete promeniti protok tečnosti za hlađenje i nivo temperature.

Polaganje cijevi

Montaža vremenskog senzora

Ako želite da se temperatura automatski kontroliše, koja reaguje na vremenske uslove, postavi se dodatni vremenski senzor. Iako se podešavanje može izvršiti ručno, izuzetno je teško precizno podesiti tačan odnos feed-a. Iz tog razloga, ovaj element je montiran. Neki modeli vremenskog senzora imaju funkciju smanjenja brzine protoka u vašem odsustvu. Ali takav uređaj će koštati više.

Kolektor se sastoji i od drugih važnih elemenata, kao što su izduvni ventil, senzor temperature i drugi elementi. Svaka od njih obavlja važnu funkciju. Na skupu je neophodno voditi šema.

Princip kolektora

Dakle, s vama smo saznali da svako može napraviti kolektora za topli pod.
