Podesivi podovi na dnevnicima

Razvijaci uvek ne rade svoj posao visokog kvaliteta, a ponekad i nakon ulaska u novi stan, mnogi moraju izravnati podove kako bi pravilno pokrivali pod. Banal koji popunjuje pod sa tečnim rastvorom, naravno, rešiće vaš problem, ali šta ako je potrebno da izgradite dodatne komunikacije? Rešenje za ovaj problem biće podesivo podno na dnevnicima. To je lako učiniti sami, ali pošto pročitate ovaj članak, znaćete sve suptilnosti rada.

Kakvi su dobri takvi podovi

Komunikacija pod pod

Nedavno, oni postaju sve veća popularnost, jer imaju puno pozitivnih kvaliteta:

  • Mala težina. To omogućava njihovim strukturama da se koriste u svim prostorijama sa najnižim nosivošću.
  • Kada postavite podesivi pod, možete postaviti bilo koji pod.
  • Zahvaljujući svom uređaju, moguće je izmeriti neujednačenost prostora, dok se svi radovi brzo i bez prekomerne prljavštine.
  • S obzirom na dizajn, prilikom postavljanja takvih poda možete postaviti dodatne komunikacije.

Malo o uređaju podesivog poda

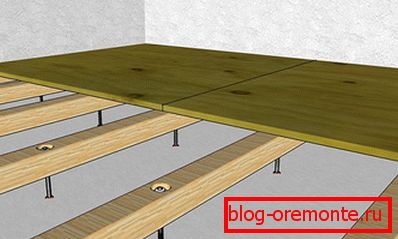

Podesivi raspored poda

Zapravo, cijeli proces instalacije podeljen je u dve faze:

  1. Ugradnja podesive lag. Ovo uključuje merenje područja, izbor materijala i instalaciju u skladu sa potrebnim standardima.
  2. Podne obloge. Međutim, teško je razumjeti, završnu fazu gdje je površina spremna za postavljanje podne obloge.

Obratite pažnju! Ako govorimo o funkcionalnosti takvih podova, onda rade na principu regulacije zaostajanja, fiksirane na posebnim mehanizmima, što omogućava postizanje visoke ravnosti poda.

Zar nije lakše kupiti završenu konstrukciju?

Naravno, korisnije je nabaviti gotovu evidenciju sa već ugrađenim mehanizmima i instalirati ih. Ali u ovom slučaju ćete morati da koristite usluge majstora u merenju i instalaciji, a kada odlučite da uradite sve, onda će se opcija kupovine završene strukture ukloniti u pozadinu.

Metode instalacije podesivih podova

Popravite položaj matice

Specijalisti koriste dve opcije za ugradnju podesivih podova:

  • pete,
  • na uglovima.

Zapravo, obe opcije nisu previše različite u načinu instalacije i imaju i pozitivne i negativne strane.

Pre nego što napravite podesivi pod u vašem stanu, pažljivo razmotrite obe opcije.

Stiletto podovi

Stiletto podovi

Malo o dizajnerskim karakteristikama.

Za uređaj takvog poda sa svojim rukama koristite šipke (50-50). Mehanizam za podešavanje: M6 klin, sidro, dva navrtka i podloške. Otvorena je rupa na mestu namjeravane pričvršćivanja, na njega se pričvršćuje pin na bazi sidra i navrtka je pričvršćena.

U šanku je takođe bušena rupa jednaka prečniku čepa, i shodno tome, nosač se nosi na njemu.

Obratite pažnju! Гайка с шайбой должна быть снизу бруска, это и будет своего рода регулировочный механизм.

U teoriji, sve izgleda jednostavno. Hajde sada da sve uzmemo u redu.

  1. Prvo morate potpuno isprazniti sobu i izvaditi sve smeće. Postavite šipke potrebne dužine na podu na rastojanju od 25-30 cm jedan od drugog i 5 cm od zidova. U principu, ovaj aranžman će biti dovoljan da konačni dizajn ima potrebnu rigidnost.
  2. Onda vam treba bušiti rupe u šipkama. Tačke za pričvršćivanje treba da budu odvojene oko 50 cm. Prečnik rupe čini malo veći od nosača.
  3. Sada vam treba bušiti rupe na podu. Za maksimalnu tačnost, bolje je to učiniti direktno kroz šipku. Ili uradite to na drugi način, stavite šipku, izvucite ga duž konture i okrećite ga sa svoje strane, obeležite tačke bušenja tako da se one podudaraju sa šipkom.
  4. Nakon što izbušite sve rupe, udare u sidro i ubacite vijake tako što ćete pričvrstiti matice približno istom rastojanjem. Postavili smo matice na podloške, a zatim ubacili dnevnike i zategnuti kontrolne matice ručno.

Obratite pažnju! Tako da se pričvrsna navrtka, koja se nalazi na vrhu šipke, ne ometa polaganje podne obloge, potrebno je postaviti podmetač pod njim, utapajući ga u drvo. Za ovo vam je potrebna velika bušilica.

Podesivi pol

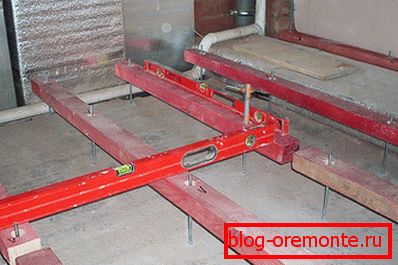

Nivo poda

Za to je bolje koristiti laserski nivo, naravno, uobičajena je i pogodna, ali za veću tačnost prva opcija je profitabilnija. Glavni zadatak je maksimizirati gornji nivo svih zaostajanja.

Za tačnost rada, pravilno sledite uputstva u nastavku

  • Postavite nivo i odredite visinu budućeg pola.
  • Otpustite donju maticu prvog drveta od zida do postavljenog nivoa i pričvrstite gornje čvrsto moguće.
  • Zatim uradite iste manipulacije sa svim šipkama dok ne dobijete tačnu poziciju laganja.
  • Poravnajte dnevnike, obrišite višak visine mlinske šipke.

Nakon montaže rama, možete nastaviti sa instalacijom komunikacije ili izolacijom polaganja (ako je predviđen dizajnom).

Obratite pažnju! Крепление анкера является одним из наиболее важных моментов в работе. Это обусловлено тем, что при сверлении бетонных полов вы можете попасть в полую часть, и он попросту не будет держаться. В таком случае вам придётся по-новому разметить брус и основание для сверления новых отверстий.

Laganje na uglovima

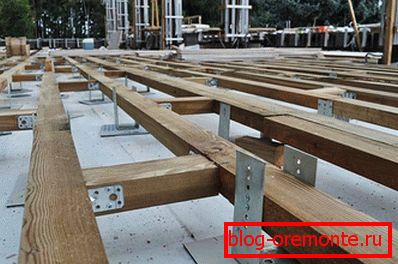

Laganje na uglovima

Ova opcija se ne razlikuje mnogo od metode pričvršćivanja. Samo u ovom slučaju ugao služi kao regulacioni element, a za njih su vezovi vezani za njih. Ova metoda je prihvatljiva za podove koji nemaju krutu osnovu, a jednostavno nema mogućnosti za fiksiranje sidra.

Algoritam ugradnje podesivog poda na uglove:

  • Odredite nivo budućeg seksa.
  • Šaljemo šipke na podu, ali samo na rastojanju od 30 cm jedan od drugog, i obeležimo njihovu lokaciju.
  • U liniji polaganja drveta, metalni uglovi se pričvršćuju korakom pričvršćivanja od 50 cm, veličina ugla se bira u zavisnosti od visine poda.
  • Da bi struktura dala najveću rigidnost na zadnjoj strani laganja duž cele dužine, dodajte dodatne uglove.

Obratite pažnju! Лучше, чтобы уголок был меньшей высоты, чем уровень покрытия. В таком случае при монтаже бруса вам не придётся отпиливать лишнюю часть.

Evo osnovnog načela sastavljanja podesivog poda, onda, po vašoj diskreciji, postavljena je osnova poda, koja može poslužiti kao bakelizirana šperploča ili iverica.

Glavna napomena

Savjet majstoru

U celini, čitav proces montaže podnih podnih obloga je prilično jednostavan, ali eksperti savetuju da se pridržavate sledećih pravila, tako da kasnije nećete imati problema sa radom.

Savet # 1

Nikome nije tajna da je vlažnost neprijatelja bilo kojeg drveta, pa zato, kao što ćete uglavnom koristiti drvene rešetke, bolje je voditi računa o ventilaciji tako da drvo ne postane vlažno. Ostavite jedan centimetar klirensa od ivice poda, takva prirodna ventilacija će sprečiti stvaranje vlažnosti.

Vijeće broj 2

Nemojte uštedeti na materijalu, koristite samo kvalitetno drvo za dnevnik.

Savet broj 3

Pristupite procesu obavljanja posla što je moguće odgovornije, proverite tačnost izloženog nivoa da biste dobili ravnu površinu.

Postoje slučajevi kada se podesivi pod ne može montirati u zatvorenom prostoru:

  1. U apartmanima sa malim plafonima.
  2. U prostorijama sa visokim nivoom vlažnosti.
  3. I takođe u onim prostorijama gde je nivo poda poda na minimalnoj visini sa vratima.

U ostalim slučajevima, takvi podovi se mogu montirati i ako sve učinite ispravno, izgradnja će vam dugo vremena služiti. Konkretno, proizvođači takvih podova deklarišu 50 godina svog mandata.

Video

Video prikazuje podešavanje zaostajanja pomoću domaćih regala:
