Blizina vrata: mogućnosti dizajna i zahtjevi za njih

Vrata koja imaju vrata za zaustavljanje ili zaustavljanje često zahtevaju kontrolisano zatvaranje. Ovo je važno ne samo u slučajevima kada prolazi veliki tok ljudi kroz njih, već i tamo gde postoje jaki nacrti. Uređaj koji se zove pratilac vrata može obezbediti kontrolu zatvaranja weba.

U našoj zemlji, ovi uređaji su proizvedeni u skladu sa standardom P 56177, razvijen 2014. godine uz učešće vodećeg svjetskog proizvođača vrata i prozora: njemačka kompanija GEZE. Vi i ja se samo nadamo da je, na primer, što je bliže vratima "Diplomat" iz Srbije, nešto kvalitetniji i dizajniraniji prema proizvodima domaćeg proizvođača.

Klasifikacija označava zatvarače

Prvi znak kojim se bliža vrata klasifikovan je njegova svrha. Umjesto toga, isti je za sve uređaje: zatvaranje. Sama vrata, kao i opcije za instalaciju na njima, razlikuju se. Saznat ćete više o kriterijumima prema kojima su klasifikovani.

Razdvajanje po svrsi

Postoji pet vrsta uređaja:

• Opcija iznad glave (DN) - ugrađena u gornjem predsoblju vrata.
• Pogrebni uređaj (DV) - Namijenjen je i za okretna vrata, a montira se na vrhu.
• Uređaj za ugradnju u pod (DP): niža instalacija na vratima sa tremom.
• Što je bliže vrhu pendularnog tipa (DM).
• Uređaji opremljeni dodatnim funkcijama - najčešće je nestanak, ali prilikom otvaranja može doći do amortizacije. Ukratko označeno slovima DF.

Kako je klasa određena

Postoji i podela u klase, koja zavisi od maksimalne širine i težine platna. Nakon pregleda tabele ispod, naučićete kako birati prave vrata.

Ovo je druga klasifikaciona karakteristika:

• Postoje I, II i III klase, koji odražavaju stepen pouzdanosti uređaja. Ovo je treći znak kojim se klasifikuju različiti tipovi zatvarača vrata.

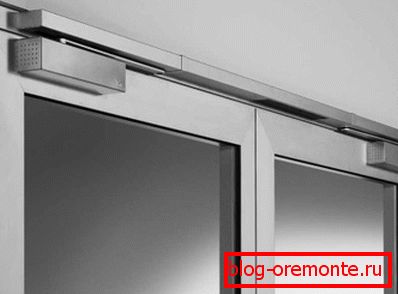

• Četvrti znak pokazuje da li se zatvarači mogu koristiti za protivpožarna vrata. 0 ne može; 1- Can.

• Peti atribut klasifikacije su uslovi pod kojima se uređaj može upravljati. Postoje samo dve opcije: H - normalni uslovi, na temperaturama od -15 +40 stepeni; slovo M označava zatvarače otporne na mraz za vrata koja mogu raditi na temperaturama ispod -15 stepeni.

Zadnji, šesti znak su tri klase koje određuju otpornost na koroziju uređaja. Naj otporniji na vlagu, uređaji pripadaju klasi I, treća klasa je najniža. Cena uređaja zavisi ne samo od proizvodnog materijala, tako i od složenosti dizajnerskog rješenja, ali i od klase vrata bliže.

Označavanje i potpunost

Označavanje uređaja za zatvaranje treba da odražava sve 6 klasifikacionih karakteristika. On kodira ime, klasu, numeričke i slovne oznake tipa i vrste proizvoda, kao i broj standarda prema kojem je napravljen.

Obratite pažnju! Na primer, brend DPDF 310H2 znači da je dno bliže funkciji dohlop; za vrata širine 95 cm i težine 60kg; prva kategorija pouzdanosti; ne može se postaviti na protivpožarna vrata; mora se raditi samo u normalnim uslovima; ima prosječnu otpornost na koroziju. Uvezena vrata automodvodchiki takođe su označena sa još dva slova CE.

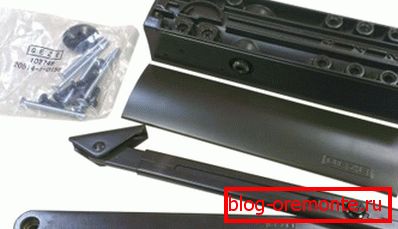

Takvo obilježavanje, plus datum proizvodnje i zaštitni znak proizvođača, ne bi trebao biti samo na bližem, već i na dijelovima koji su joj pripadali. Oznaka brenda obično se postavlja na prednju stranu proizvoda, što vidimo na slici iznad.

Obeležavanje se obično postavlja na zadnjoj strani kućišta, ali ako je bliže zatamnjenje, onda se njen znak može čitati uklanjanjem zaštitne ploče.

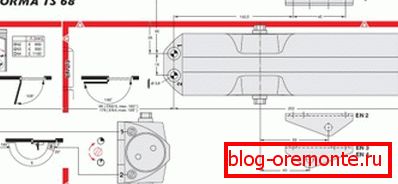

Uključeni sa proizvodom moraju biti priloženi ne samo uputstva za rad i održavanje uređaja, već i šablon pune veličine koji vidite gore. Pomoću njega, uređaj za zatvaranje može instalirati bilo koga. Radi jasnoće, nudimo vam prikaz video: "Instalirajte vrata bliže".

Dizajneri zatvarači i zahtjevi za njih

Jedan od glavnih zahteva GOST za zatvarače je upotreba materijala otpornih na koroziju i prevlaka u njihovoj proizvodnji. Zato su za proizvodnju takvih uređaja koristili gradeći i kalibrirani čelik, kao i cink, aluminijum, bakar-cink i aluminijum-cinkove legure.

Ako je uređaj iznad glave

Uprkos činjenici da se uređaj za približavanje vrata može strukturalno razlikovati, postoje opšti uslovi koji moraju ispuniti svi modeli.

• Prvo, trebalo bi da obezbede otvaranje platna ne manje od 90 stepeni. Ako su vrata klatno - onda u svakom pravcu. Trajanje zatvaranja vrata, otvorenog pod pravim uglom, treba da bude u roku od dve do pet sekundi.
• Bez obzira na ugao otvaranja vrata, koju određuje njegova klasa, bliže mora zatvoriti list najmanje 70 stepeni. Ako je magnetska vrata bliža, onda se završni zatvaraju zbog atraktivnih svojstava magneta. U drugom izvođenju, može biti uređaj tipa DF, opremljen sa dohlop funkcijom.
• Proizvod se može smatrati kvalitetnim kada je moguće podesiti položaj platna u odnosu na kutiju ili susedni krst, tako da razlika nije veća od 1 stepen. Pored toga, platno mora biti sigurno fiksirano u ekstremnim položajima: zatvoreno i otvoreno.

Zahtjevi za ugrađene zatvarače

Svi DV i DP zatvori moraju biti opremljeni funkcijom prigušivanja otvaranja - odnosno, uređaj mora da ga usporava dok ne dostigne ekstremno otvorenu poziciju.

• Ako uzmemo u obzir široke otvorene 90 stepeni. platno, segment puta kada se zatvara do oznake 65 stepeni. je zona odlaganja. Kvalitetni uređaj treba da obezbedi vreme za prolazak ove zone najmanje 20 sekundi.
• Ova osobina bliže se naziva funkcija usporavanja zatvaranja mreže. Zahtevi standarda takođe se primjenjuju na količinu vremena potrebnog za ručno otklanjanje kašnjenja zatvaranja. Ovaj indikator ne sme preći 15,3 kgf / m.
• Maksimalno i minimalno podešavanje zatvaranja vrata u zavisnosti od sile zatvaranja bi trebalo da obezbedi sve zahteve standarda - uključujući i one koji su zajednički za sve vrste uređaja. Što se tiče specifično ugrađenih mehanizama, oni takođe treba da obezbede ubrzano zatvaranje u završnoj fazi. To jest, potrebna je dohlop funkcija za ugrađene zatvarače.

Svi regulatori, pomoću kojih se dodatne funkcije kontrolišu, sakrivaju se u kućištu instrumenta i aktiviraju se pomoću specijalnog alata. Dizajn bilo kojeg bliža - i posebno ugrađen, treba obezbediti nesmetan pristup mehanizmu, bez potrebe za demontažom.

Kućište uređaja, bez obzira na njegov tip, mora biti zapečaćeno i isključiti mogućnost curenja tečnosti, osiguravajući rad mehanizma.

Konstrukcijske karakteristike zatvarača

Za otvaranje krila vrat mora utjecati određena sila. Dio toga prilikom otvaranja, a kada se zatvara - puno napora, bliže preuzima.

Najčešće se akumulira pomoću opruge koja se komprimuje kada se vrata otvaraju. Odsecena, ona jednostavno pomera platnu do prvobitne zatvorene pozicije.

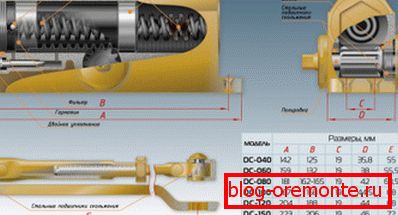

• Najčešće su zatvarači na okretnim vratima postavljeni na vrhu. Činjenica je da se ugrađena verzija može instalirati samo u procesu uređivanja podnih obloga ili njegovog popravka. U većini većina, zatvarači tipa DN imaju prolećni dizajn. Pored opruge, oni imaju i zupčanicu sa zupčanikom, zbog čega se kreće.

• Sa klipom je povezan sa jednim krajom bliže poluge, koja prima silu kroz oprugu. Pokretanjem luka, glatko otvara ili zatvara vrata. Uprkos činjenici da je ovo najpopularnija opcija, danas ona nije najbolja.

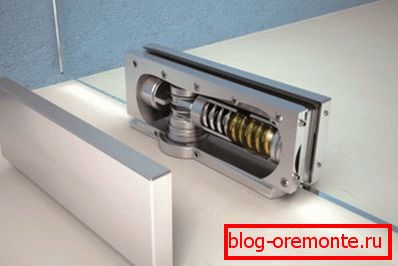

• Opcije vožnje kamere pojavile su se mnogo kasnije, a stručnjaci smatraju da su to najoptimalniji. Glavni dio takvog bliža je kamera. Nalazi se između otvora i kočionih klipa i komunicira s susjednim elementima pomoću valjaka.
• Ne radi bez opruge: prilikom otvaranja mreže, klip se aktivira preko njega. Prilikom zatvaranja, opruga se ispravlja i aktivira se kočioni klip, što sprečava da vrata budu udarna sila. U ovom slučaju, klip otvora se podiže do prvobitnog položaja.

Obratite pažnju! Zatvarači kamere imaju mnogo veći stepen kontrole nad zatvaranjem mreže, što se, pored toga, može regulisati. Njihovi kućišta su kompaktniji, što je posebno vrijedan kvalitet za ugrađene uređaje. Pošto im nedostaje ručica za napajanje, uređaji tipa DV se odlikuje velikim obrtnim momentom.

Glatko delovanje takvog zatvaranja vrata obezbeđeno je postavljanjem zatvarača valjaka. Za vrata koja se vrtaju, postavljena je u sredini otvora, za vrata za ljuljanje - na zid.

Napominjemo samo da se svaki model vrata ne može postaviti u centar otvora. Ako govorimo o fundamentalnoj razlici u dizajnu uređaja za montažu na gornju i sprat, onda u najvećoj mjeri, glavna stvar je prisustvo ili odsustvo ručice.

Zaključak

Из всего вышесказанного, любому человеку понятно, что перед тем, как выбрать доводчик для дверей, необходимо в первую очередь обратить внимание на ширину и вес полотна. По классификационной таблице, максимальная ширина составляет 1,6 м, а вес 160 kg.

U onim slučajevima kada su ovi indikatori prekoračeni, postoji samo jedan izlaz - staviti dva zatvarača na vrata. Poželjno je izabrati zatvarače barem jednu klasu više od onoga što je potrebno - a video u ovom članku će vam pomoći u ovom zadatku.
