Gost 31173 2003 unutrašnja čelična vrata

Tema materijala koju smo kasnije predstavili bio je GOST na čeličnim vratima opremljenim blokirnim uređajima i ugrađenim u industrijske i građevinske objekte. Jedina stvar koju ovaj standard ne pokriva je vrata na koja se postavljaju posebni zahtevi: otpornost na agresivne supstance, otpornost na eksploziju, otpornost na municiju i zaštitu od požara.

Upotreba svih drugih proizvoda, o kojima će, između ostalog, video u ovom članku reći, zavisi od uslova njihove upotrebe, a reguliše ga GOST vrata 31173.

Funkcije klasifikacije

Čelična vrata GOST 31173 2003 se klasifikuju prema šest glavnih karakteristika. Prvo, ovo je, naravno, terminacija, jer ulazna vrata mogu biti: ulica, unutrašnja i lanca. I unutrašnja vrata mogu biti ulazni stan i raditi kao uobičajena interroom vrata.

Strukturne razlike

Drugi znak određuje dizajn jedinice za vrata. Ovde je razlika u okvirima, jer je zatvorena; predstavlja oblik slova "P"; ili je popunjen pragovom, što je dodatni element.

  • Sledeći znak klasifikacije se odnosi na broj platna i opcije za njihovo otvaranje. Najčešća vrata sa jednim listom - levo ili desno otvaranje. Zatim postoje dvostrani blokovi, čije su krpice iste ili imaju različite širine.

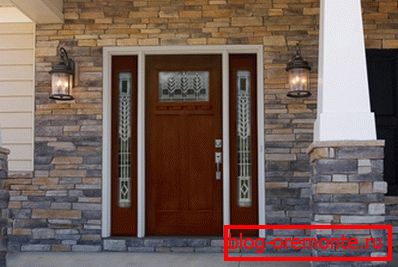

GOST 31173 2003: vrata sa umetcima bez otvaranja

  • Metalna vrata - najčešće su ceremonijalni modeli, mogu se takođe ukrašavati uložcima. To je ili pravougaoni ili polukružni trans, koji se nalazi horizontalno iznad otvora, ili uski ne-otvaranje platna na bočnim stranama platna. Ovo je verzija koju vidimo na slici iznad.

Razlikuju vrata i prema pravcu u kojem se otvaraju: spolja ili iznutra. Takođe je važno koliko se petlje zaptivača nalazi u predvorju. Često su dva, ali možda i više.

Oblik lica i performanse

Četvrti znak, prema kojem su čelična vrata klasifikovana prema GOST 31173 2003, je njihov prednji završetak.

Postoji sedam opcija:

  • Na prvom mestu je boja - i tradicionalni i prah. Ovo su najpopularnije opcije za završnu obradu (pogledajte Završna metalna vrata - kreirajte svoj stil): u prvom slučaju, glavni kriterijum za odabir proizvoda je niska cijena, au drugom - neverovatna izdržljivost premaza, koja se već naziva antivandalom.
  • Slede opcije sa prirodnom ili veštačkom oblogom kože i izolacijom; ukrašavanje filmskim premazima; obloge drvenog rolne ili pločastih materijala (furnir, obloga MDF-a). Inače, mnoge od ovih vrsta završnih obloga mogu se raditi na starim vratima ili to učiniti sami.

Obratite pažnju! Za sve vrste polimernih premaza koji se koriste za ukrašavanje vrata, proizvođač mora dostaviti zaključak kojim potvrđuje njihovu sanitarnu sigurnost.

Čelična vrata GOST31173 2003 sa dekorativnom završnom obradom
  • Staklo ili ogledalo izgleda veoma lepo na vratima, posebno na prednjim vratima.. Kao opcija, platno je obmotano metalnom pločom sa prelijepim glodanjem ili graviranjem, ili nekoliko metoda završne obrade se kombinuju u jednom modelu. Generalno, koordinirajući svoje postupke sa kupcima, proizvođač može izvesti bilo koji drugi oblik dekoracije - čak i pozlaćivanje.

Što se tiče toplotnih svojstava, prema GOST-u, čelična vanjska vrata podeljena su otpornošću na prenos toplote u tri klase. Minimalno, ova cifra treba da bude 0,4 m2 * C / W.

Bilo šta manje nije podložno klasifikaciji. Najviša klasa ima otpornost na toplotu od preko 1 m2 * C / W. Postoji tabela u standardu, koja prikazuje željene pokazatelje zračne propustljivosti i vodonepropusnosti.

Zvučna izolacija za čelična vrata je jednako važna. Postoje i tri klase, čija se podela vrši prema nivou redukcije buke.

Indikatori manji od 20 decibela nisu predmet klasifikacije. Treća klasa je najmanja, sa indikatorima do 25 dB, u drugom razredu do 31 dB, a prva klasa je više od 32 dB.

Mehanika i sigurnosni kvalitet proizvoda

Standard za vrata od metala je takođe sto sa indikatorima čvrstoće, koji su takođe podeljeni u tri klase. U njemu je pet različitih karakteristika, prema značenju kojih vrata pripadaju jednoj ili drugoj klasi. Instaliran je na najgori test rezultat.

Ova otpornost na statička opterećenja koja djeluju u ravnini platna; normalno na platnu; iu području petlje. Takođe reguliše nivo otpornosti na dinamičke efekte u pravcu u kojem se otvara platno i utiče u oba pravca.

Sigurnosnim karakteristikama vrata se klasifikuju na sledeći način:

  1. Standardna izvedba vrata. Oni su opremljeni mehanizmima za zaključavanje koji nisu niži od treće klase (M3), i protiv-odvojivih igle.
  2. Ojačani blokovi. Ovdje, prema gore, dodaju se ojačani šarke vrata i zakljucaju sa velikim brojem vijaka koje mogu zaključati vrata oko perioda trema. Njihova snaga mora odgovarati drugoj klasi (M2).
  3. Jedinice za obezbeđenje. To su svi isti ojačani blokovi, ali karakteristike brava koje su ugrađene u njih moraju odgovarati prvoj klasi snage (M1).
Ojačana vrata sa više tačkastom bravom
  • Možete saznati da li su vrata ojačana ispred sebe ili zaštitna, označavajući ih. To je jednostavno dodato odgovarajuće slovo "Y" ili "Z". Uopšteno govoreći, ovaj standard preporučuje proizvođačima u pasošu na proizvodu da navede sve podatke navedene gore. Takođe su šifrovani u etiketiranju.

Informacije bi trebale uključivati: strukturalno rješenje; mogućnost punjenja mreže i njenog završetka lica; ukupne dimenzije; castle class. Pasoš treba priložiti šemu otvaranja platna ili slika, kao i uputstva za ugradnju i rad proizvoda.

Zahtjevi za čelična vrata

Paragraf pet standarda o kojem raspravljamo glasi spisak zahteva koji se odnose na blokove vrata od čelika. Među opštim odredbama se daje podatak da je mreža zavarena konstrukcija, za proizvodnju čelika ili ukrivljenih profila.

Zavarivanje je dijelovi koji se moraju povezati. Druge vrste zglobova su dozvoljene samo ako su ispred zavarenih prema karakteristikama čvrstoće - ali ovo je uopšte malo verovatno. Što se tiče dizajnerskih rešenja platna, standard predstavlja četiri glavne opcije.

Konstruktivne varijante platna

Prva opcija je ovo: platno se izrađuje na ramovima od profila sa zatvorenim šupljim dijelom, a na njega se zavaruju dva čelična ploča. Istovremeno, mreža je ispunjena saotom (valoviti karton ili furnirana ploča). Druga vrsta metalnih vrata izgleda kao savijena kutija montirana na profilima sa presekom u obliku slova U. Unutar takvih krpica napunite polistirenskom penom.

  • U trećoj varijanti, okvir platna je zavaren sa profilima kompleksnijeg poprečnog preseka, ispunjenog mineralnom izolacijom i zatvorenim spolja sa čeličnim limom, a sa strane sobe sa materijalom od drveta - na primer, tvrda vlakna. Ovo je vrsta vrata koja možete videti na slici ispod.
Jedna od mogućnosti dizajna za metalna vrata
  • Četvrta opcija je takođe kombinovana: ram je napunjen penom izrađen od drvenih šipki - a samo ivice su zaštićene ugaonim čeličnim profilom. Spoljna i unutrašnja strana, kao iu trećem slučaju, s jedne strane je zatvorena čelikom, a sa druge strane sa vlaknima.
  • Bez obzira na konstruktivnu opciju, u platnima bi trebalo koristiti medijatori - ojačanja, ojačavajući okvir platna. Oni mogu biti ne samo vertikalni ili horizontalni, već i kosi. Obavezno je ojačati zone zupka, kao i mjesta na kojima se nalaze zatamnljive igle.
  • U proizvodnji metalne tkanine, standard omogućava oblogu unutrašnje strane nije čvrsta čelična ploča, a rezani ploče, zavarene jedni drugima duž profila, ojačavaju šavove. Na unutrašnjoj pločici mora biti obezbeđen otvor, koji je neophodan za popravku brave ili reza.
Pričvršćivanje brave pomoću zavrtanja
  • Mehanizmi za zaključavanje, koji uključuju ne samo brave i ključeve, već i ventile, fiksirani su na specijalnim podmetačima, vijcima i stezaljkama sa navojem. Zavarivanje se ne koristi, jer u svom procesu lako možete pokvariti neke delove brave.
  • Rupe, koje uključuju vijak ili pričvrsni vijak, moraju biti zaštićene metalnom kutijom koja je zavarena profilom okvira. Ulazak vijaka prilikom zatvaranja brave mora biti slobodan - a za to veličina rupe mora biti najmanje 2,2 cm veća od preseka vijaka.
  • Odgovarajući nivo zvučne izolacije postiže se instaliranjem dva zaptivna kola. Brtvi su montirani duž cijelog perimetra platna, sprečavajući najmanji jaz. Ako je jedinica za vrata namijenjena za montažu na otvorenom, onda se pečati moraju otporno na vlažnost i promjene temperature.

Treba napomenuti da vrata prema GOST 31173 2003 - naime, njihova veličina i težina, postoje određena ograničenja. Sledeće brojke ne smiju prelaziti:

  1. visina: 2,2m
  2. širina: 1.2m
  3. na površini tkanine: 9 m2
  4. po težini: 250kg

Izrađene su dodatne kalkulacije za vrata koja premašuju gore navedene standarde, a njihova usaglašenost sa zahtevima standarda potvrđuju rezultati pojedinačnih ispitivanja.

Anti-removable pinovi na strani povratne strane
  • Da bi bilo nemoguće ukloniti sečivo zatvorenih vrata sa šarki, dizajn proizvoda obezbeđuje fiksne vijke ili, kako se zovu, anti-igle. Postavljeni su na okvir platna i pričvršćeni zavarivanjem, zakivanjem ili presovanjem.
  • Veličina radnih pinova, njihov broj i lokacija treba da budu naznačeni u radnim crtežima. Ali najčešće su obezbeđeni zajedno sa šarkama, jer je ovo najpouzdanija opcija.

Tako da se okvir vrata može ugraditi u otvoru, dijelovi koji se nazivaju montažne ručice su zavareni do njegovog profila. Dozvoljena su i druga rješenja proizvođača kako bi se osigurala izdržljivost jedinične instalacije.

Dimenzije i tolerancije

O tome šta bi trebala biti maksimalna veličina u visini i širini, već je rečeno gore. Uopšte, metalna vrata, kao i svaka druga, se izvode u standardnim verzijama.

Ako su vrata sa jednim vratima, najčešće su dimenzije: za ulazna vrata 2.1 * 0.9m, za unutrašnja vrata 2.0 * 0.8m. Iako, naravno, opcije mogu biti različite. U svakom slučaju, dimenzije i crteži napravljeni na platnu nužno se odražavaju u tehničkoj dokumentaciji proizvoda.

  • Pored dimenzija samih vrata, odražava se i dijelovi profila, detaljne dimenzije čvorova i praznina. Na crtežima označite lokaciju uređaja za zaključavanje, rupa, za njih i petlje. Standard takođe prikazuje tabelu u kojoj su definisana maksimalno dozvoljena odstupanja od dimenzionalnih intervala.
  • Generalno gledano, 3 mm je maksimum, što je dozvoljeno samo unutrašnjom veličinom kutije visine većom od 2 m. Minimum je dozvoljen za vanjsku veličinu mreže, što je 1 mm / 1000 mm. U pukotinama ispod preklapanja ne bi trebalo biti razlika veća od 1,5 mm.
Crtež metalnih vrata
  • Proizvođač mora s istom pažnjom kontrolisati dužinu dijagonala i otkapavanje fasada i ravnost ivica rama i platna. Svi geometrijski parametri se izračunavaju uzimajući u obzir karakteristike dizajna proizvoda, njegovu instalacionu tehnologiju i u skladu sa standardom 21778 koji je na snazi ​​od 1981. godine.
  • GOST, o čemu se govori u ovom članku, nameće zahtjeve kako za materijale koji se koriste u proizvodnji, tako i za komponente i za pečate, kao i za gotovinske proizvode. Konkretno, čelični elementi ne bi trebali imati krivinu, pukotine, rupe, udubljenja i rje. Iako je dozvoljena blago vlažnost, a ne štetna za estetiku proizvoda u cjelini.

Snabdevanje čelične jedinice vrata se sklapa pomoću uređaja za zaključavanje. Ovo je obavezno - ali takve komponente kao što je šefica, ograničivač ugla otvaranja, bliže se postavljaju dodatnim saglasnošću kupca. Proizvod mora imati oznaku ili natpis markera koji informiše koji je proizvođač, kada i prema kojem je napravljen. Takođe na boku mora se staviti oznaka i pečat odeljenja koji je izvršio tehničku kontrolu.
